Volkswagen Golf / Golf GTI / Jetta. Manual - part 747

Side curtain protection, driver and
passenger sides, removing and installing
(Jetta)



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



n

Observe notes regarding coding in radio operators
manual before disconnecting battery.



n

After connecting battery, vehicle options (radio, clock,
electric window regulator) must be checked according
to repair manual and/or user manual.



n

Technicians must electrostatically discharge mselves
by touching door lock or vehicle body briefly before
separating igniter and ground (GND) wires.



Removing



- Disconnect battery Ground (GND) strap




.

 Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery

- Remove upper A pillar trim



70-3, Upper A-pillar trim,

removing and installing (Vehicles with side curtain
protection )

 .

- Remove upper B-pillar trim

n

 04.01.



70-3, Upper B-pillar trim, removing and

installing (Vehicles with side curtain protection
04.01)

 .



n

05.01.



70-3, Upper B-pillar trim, removing and

installing (Vehicles with side curtain protection
05.01 )

 .



- Remove upper C-pillar trim



70-3, Upper C-pillar trim,

removing and installing (Jetta with side curtain protection )

 .

- Molded headliner, removing

n

Vehicles with sunroof



70-6, Molded headliner,

Airbag

13/2/2005



removing and installing (Vehicles with sunroof)

 .



n

Vehicles without sunroof



70-6, Molded headliner,

removing and installing (Vehicles without sunroof)

 .



Caution!

Observe safety precautions for working on airbags



69-4, Safety precautions when working on airbags

 .

Caution!



Electrostatic charges may result in
involuntary deployment of airbag.
Therefore, mechanic must be
electrostatically discharged before
disconnecting ignition- and Ground
(GND) wires. This is done e.g. by
briefly grasping chassis or door
striker.

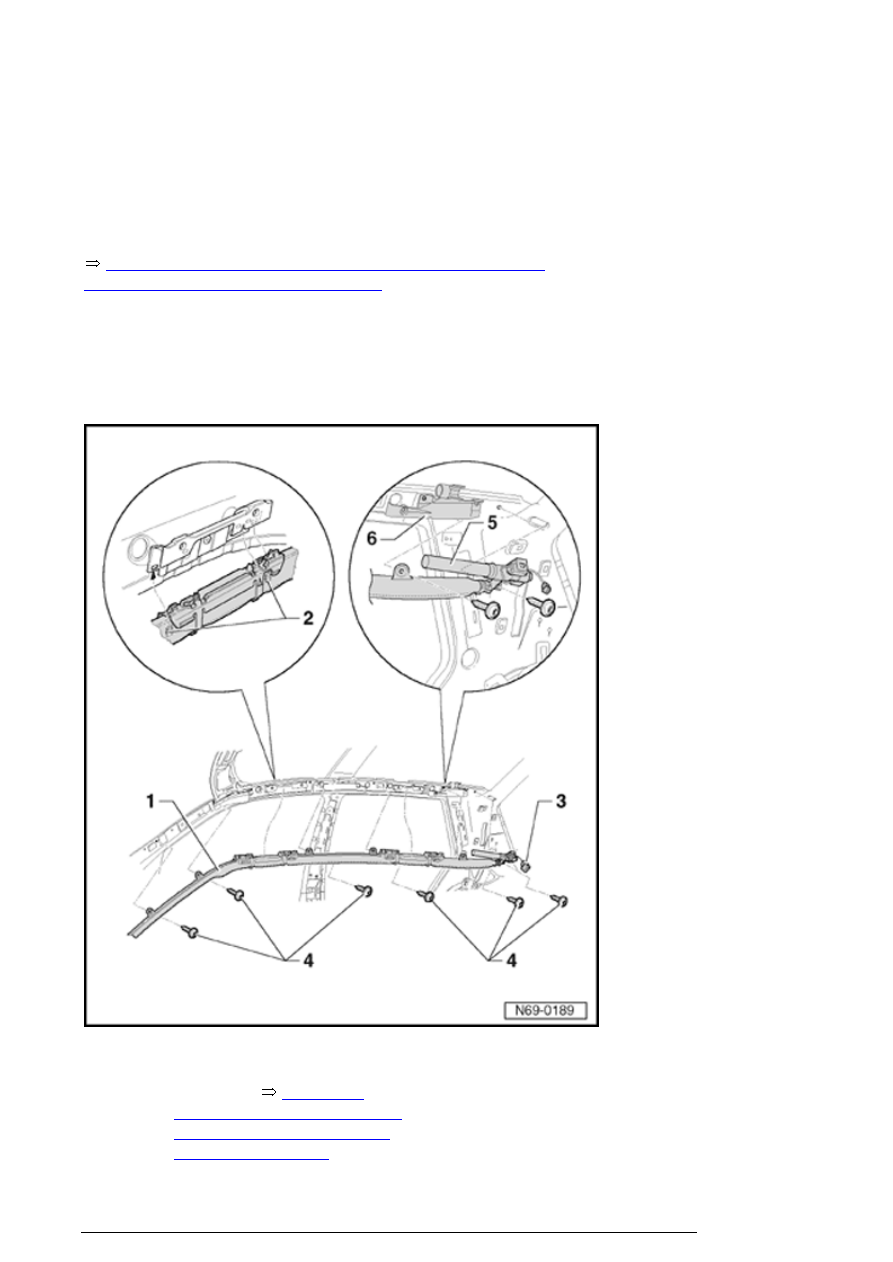

- Disconnect harness connector - 5 - .

Airbag

13/2/2005



- Unscrew bolts - 4 - (qty. 7, 5 Nm) and
pull out head-level airbag - 1 - downward
out of angle brackets (hold catch - 2 - and
secure head-level airbag in angle
brackets).

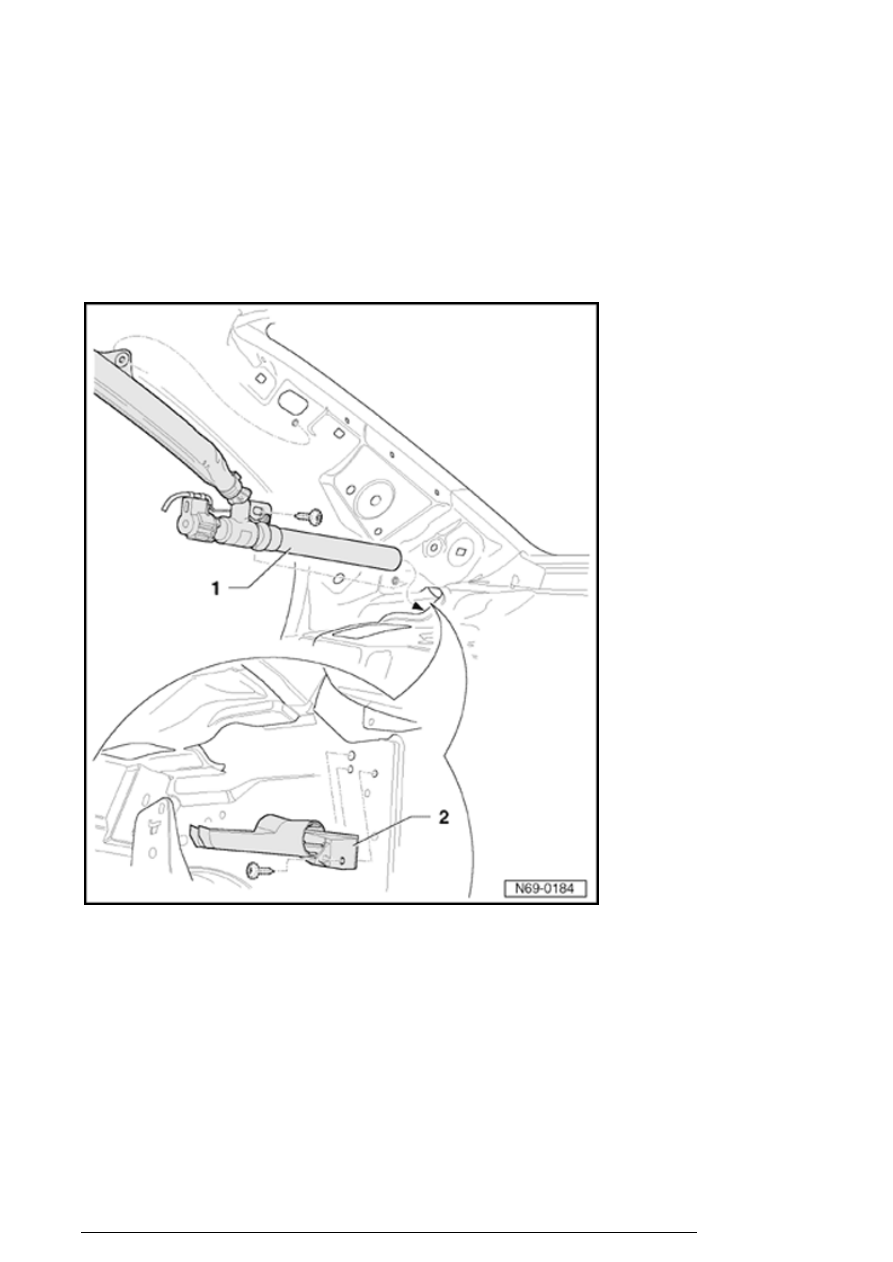

- Pull gas generator - 1 - from bracket - 2 -
.

- Remove head-level airbag without
bending from vehicle.

Installing



- Installation is reverse of removal.

- Switch on ignition.

- Close doors.

Caution!

Airbag

13/2/2005





Make sure no one is in vehicle.

- Connect battery Ground (GND) strap




.



Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery

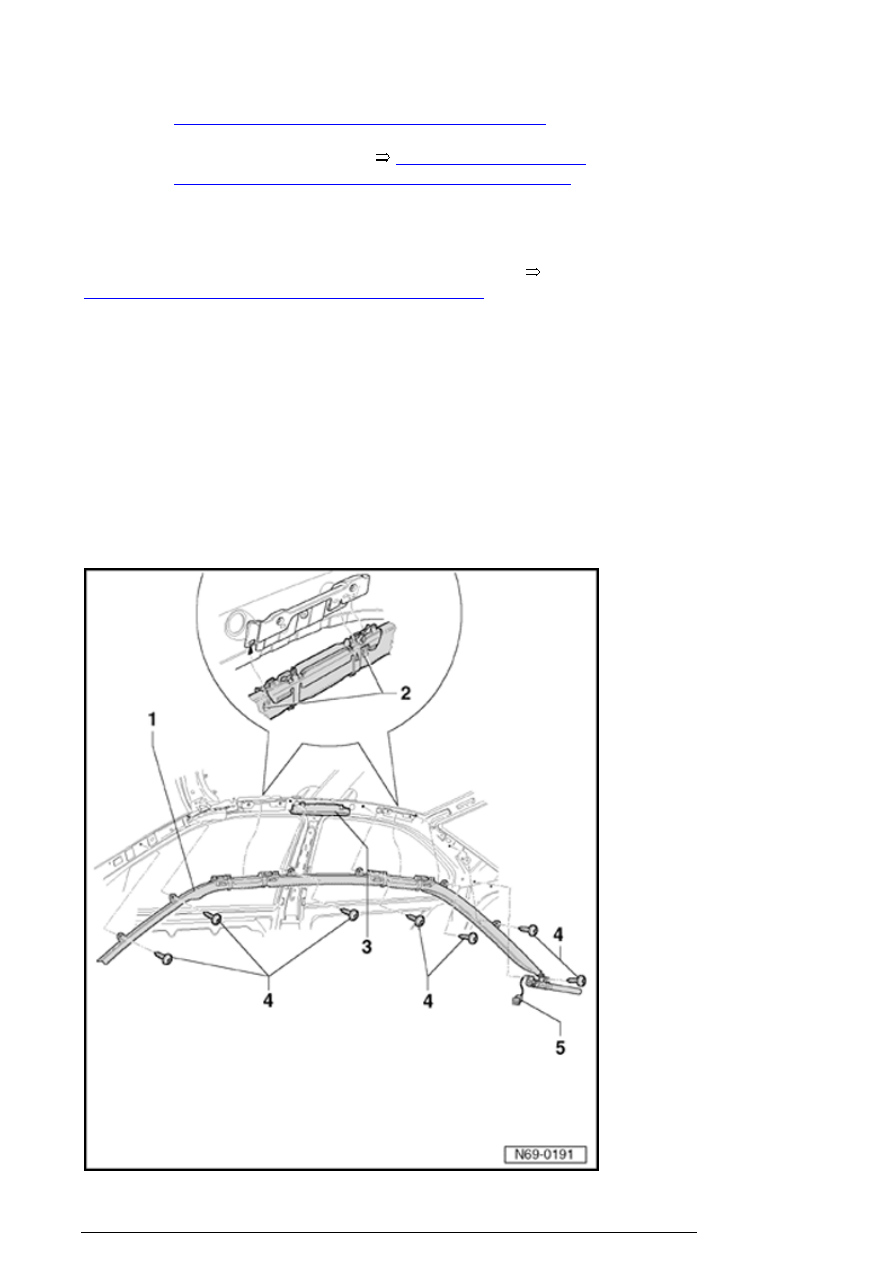

Side curtain protection, driver and
passenger sides, assembly overview (Golf)



1. Head-level airbag

¡

Removing



69-4, Side

curtain protection, driver and
passenger sides, removing
and installing (Golf)



Airbag

13/2/2005
