Cable engaged



7. Bracket for Bowden cable

8. Hood lock

¡

Removing and installing



55-1,

Hood lock, assembly overview





Release lever, removing and installing





Removing

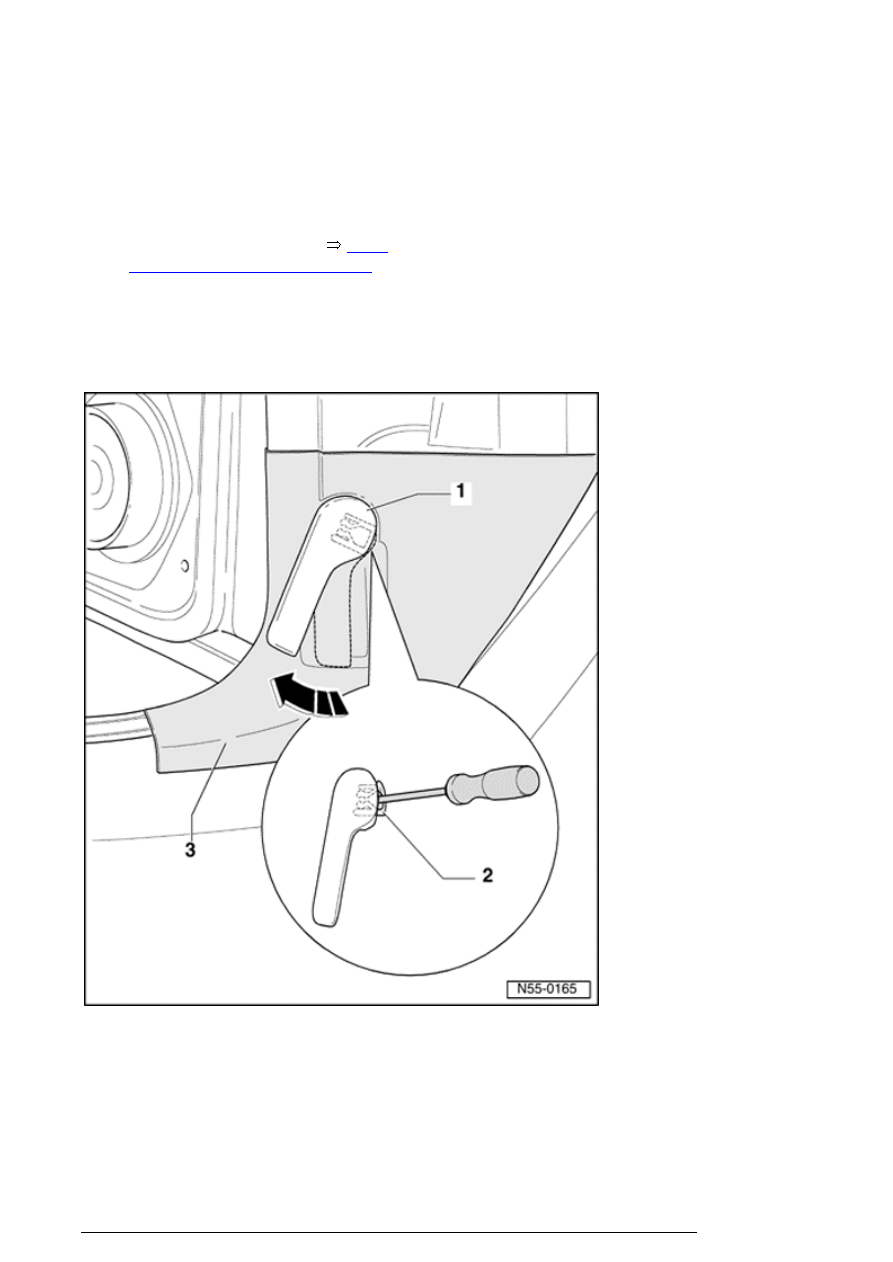

- Pull release lever - 1 - approx. 2 cm.

- Insert a small screwdriver into gap
between operating lever - 1 - and clip - 2 -
.

Hood

13/2/2005

- Release operating lever and unclip clip
from release lever (clip falls behind trim).

- Unclip trim - 3 - at center at right angle
from mounting bracket and below from
door sill molding.



Installing

- First clip in trim - 3 - below in door sill
molding. Then press in upper clip into
mounting bracket.

- Now, clip - 2 - is locked completely into
release lever.

- Then, press release lever onto mount in
mounting bracket.



Before hood is closed, a function test of
release lever and Bowden cable must be
performed.

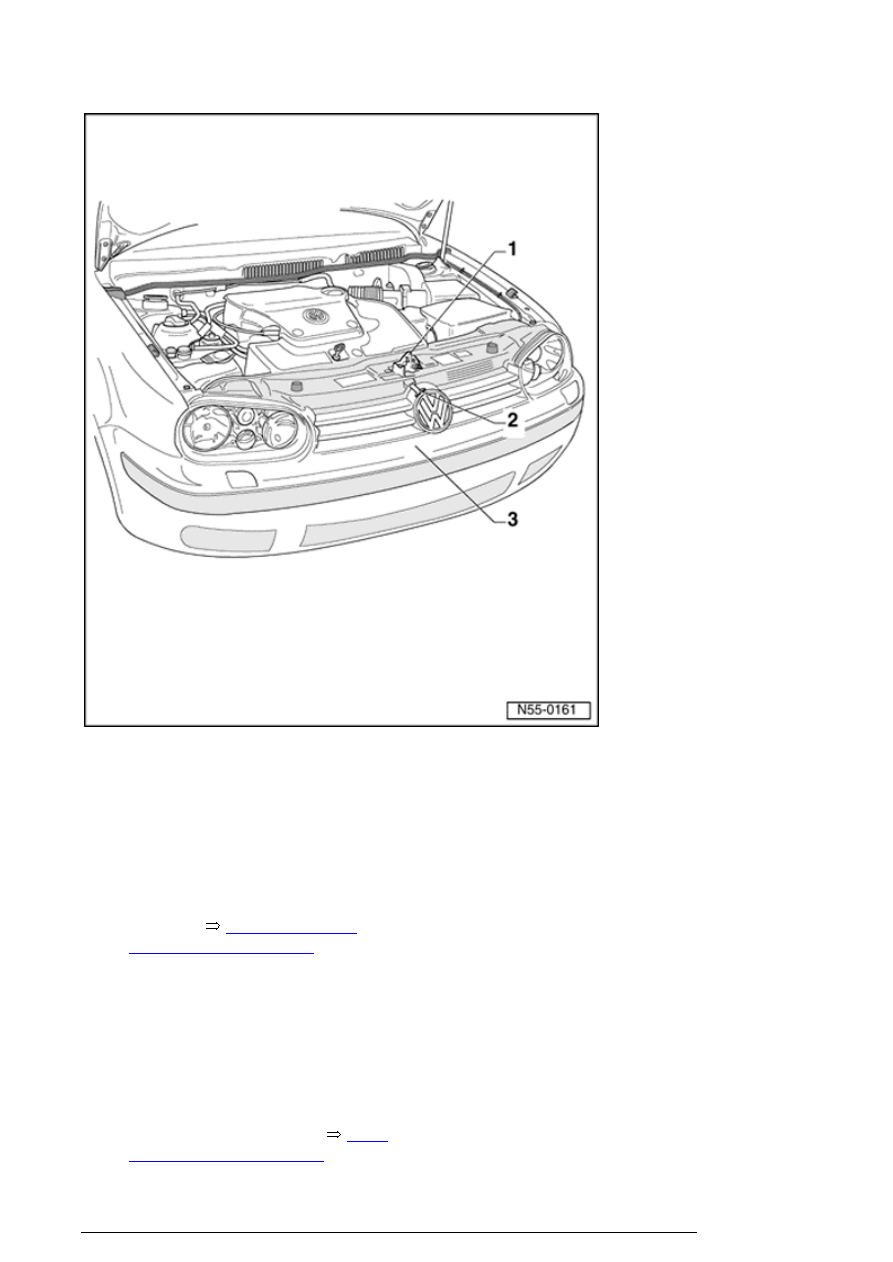

Hood lock, assembly overview



Hood

13/2/2005



1. Hood lock

¡

Adjusting: within elongated holes

¡

Gap dimension Body panel gaps;
Body, front

¡

To remove hood lock, radiator grille,
bumper and lock support must be
removed



55-1, Hood lock,

removing and installing



¡

Removing and installing



2. Release lever

¡

To remove, radiator grille must be
removed

¡

Removing and installing



63-1,

Release lever, removing



Hood

13/2/2005







3. Bumper

¡

Removing and installing



63-1,

Front bumper





Hood lock, removing and installing



- Remove radiator grille



66-5, Radiator grill, removing

and installing

 .

- Remove bumper



63-1, Front bumper

 .

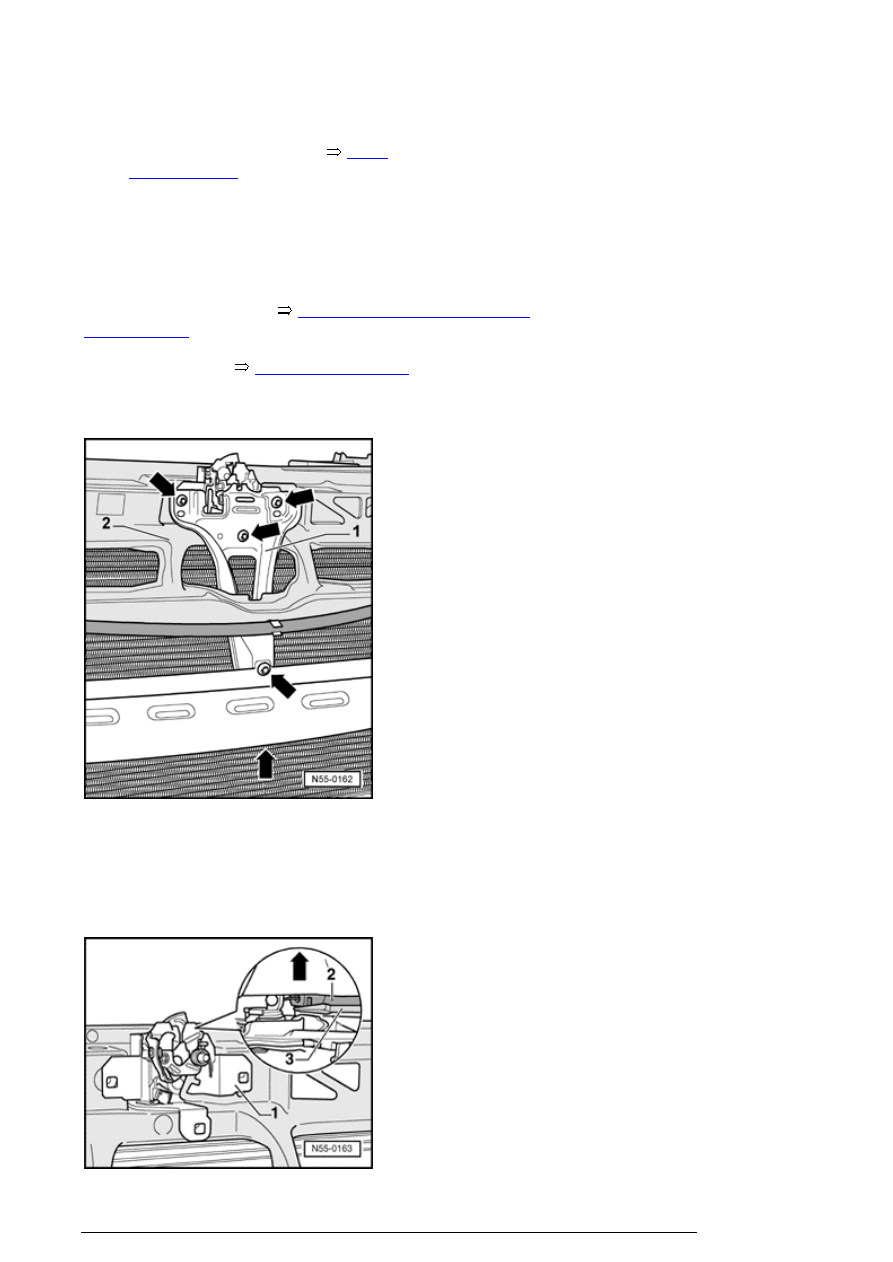

Lock support, removing



- Remove 5 bolts - arrows - .

- Remove lock support - 1 - from lock carrier - 2 - .

Hood lock, removing



Hood
