2. Bolt

¡

Qty. 9



3. Spring nut

4. Gasket

5. Bracket

¡

Bolted on with front longmember



contact area.

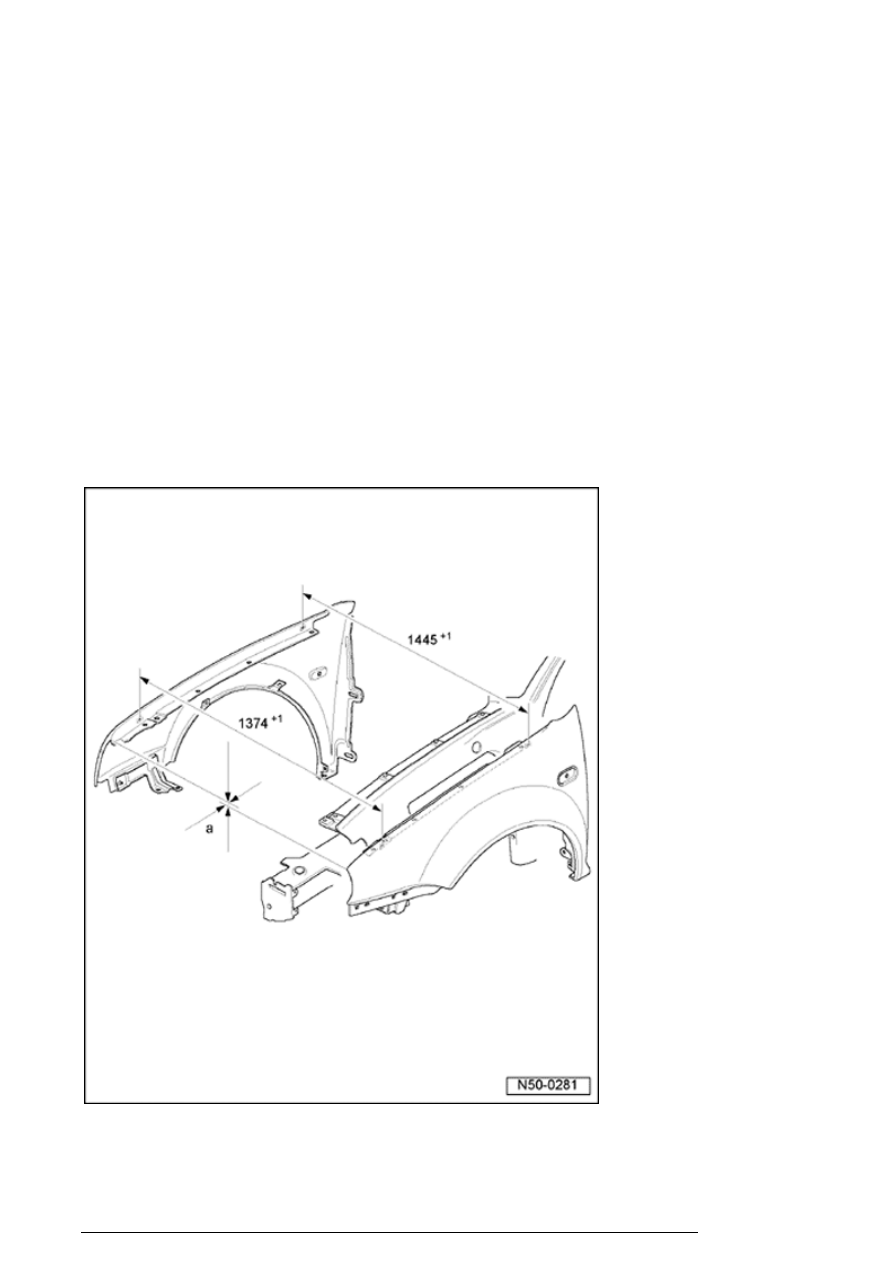

Fender gaps





Distance between fenders



Body, front

13/2/2005





Offset between horizontal and vertical
fender points:

- a - = 0-2 mm

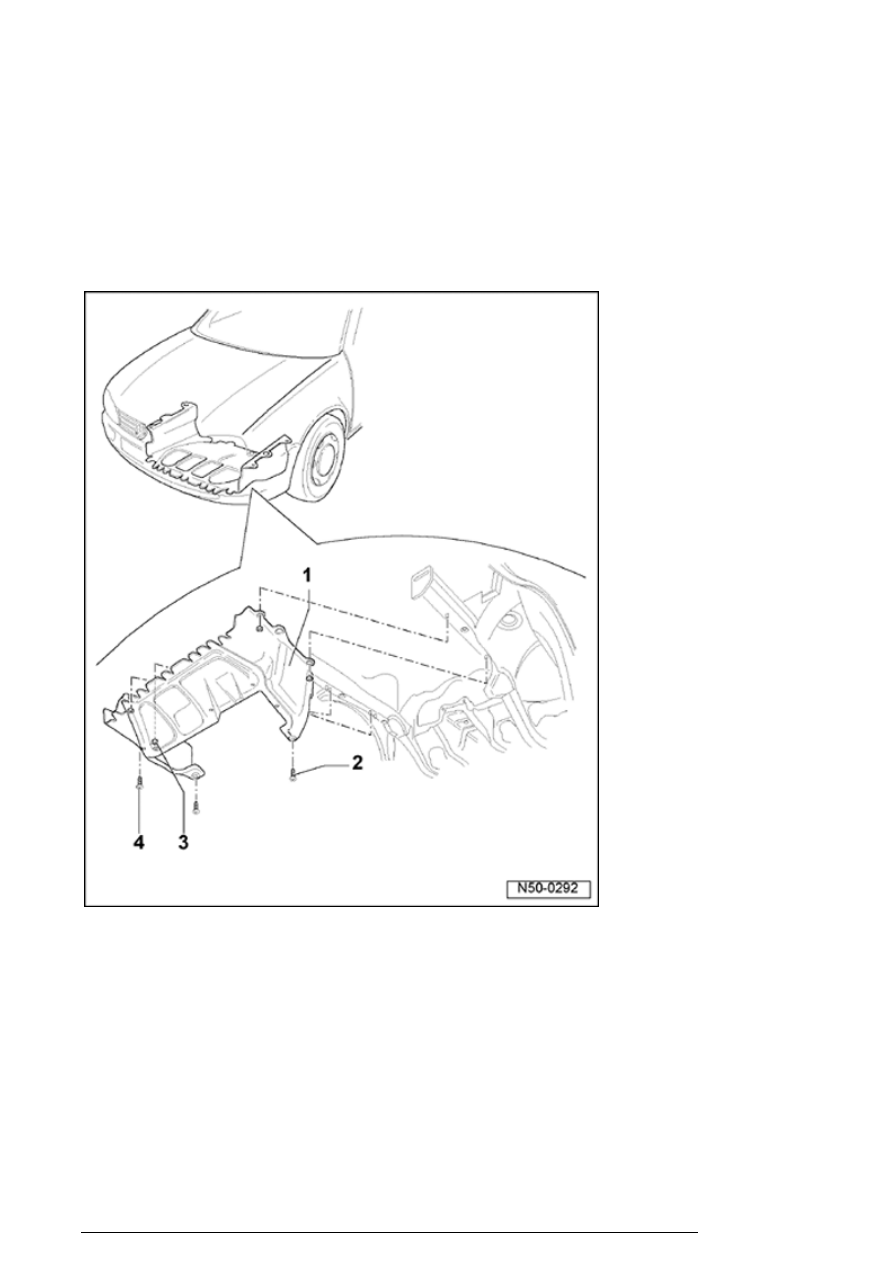

Noise insulation (gasoline engines),
assembly overview



1. Noise insulation

¡

For gasoline engines

¡

Bolted and connected in front area
of lock carrier



2. Bolt

¡

Qty. 2



Body, front

13/2/2005



3. Clamping washer

¡

Qty. 4



4. Bolt

¡

Qty. 4

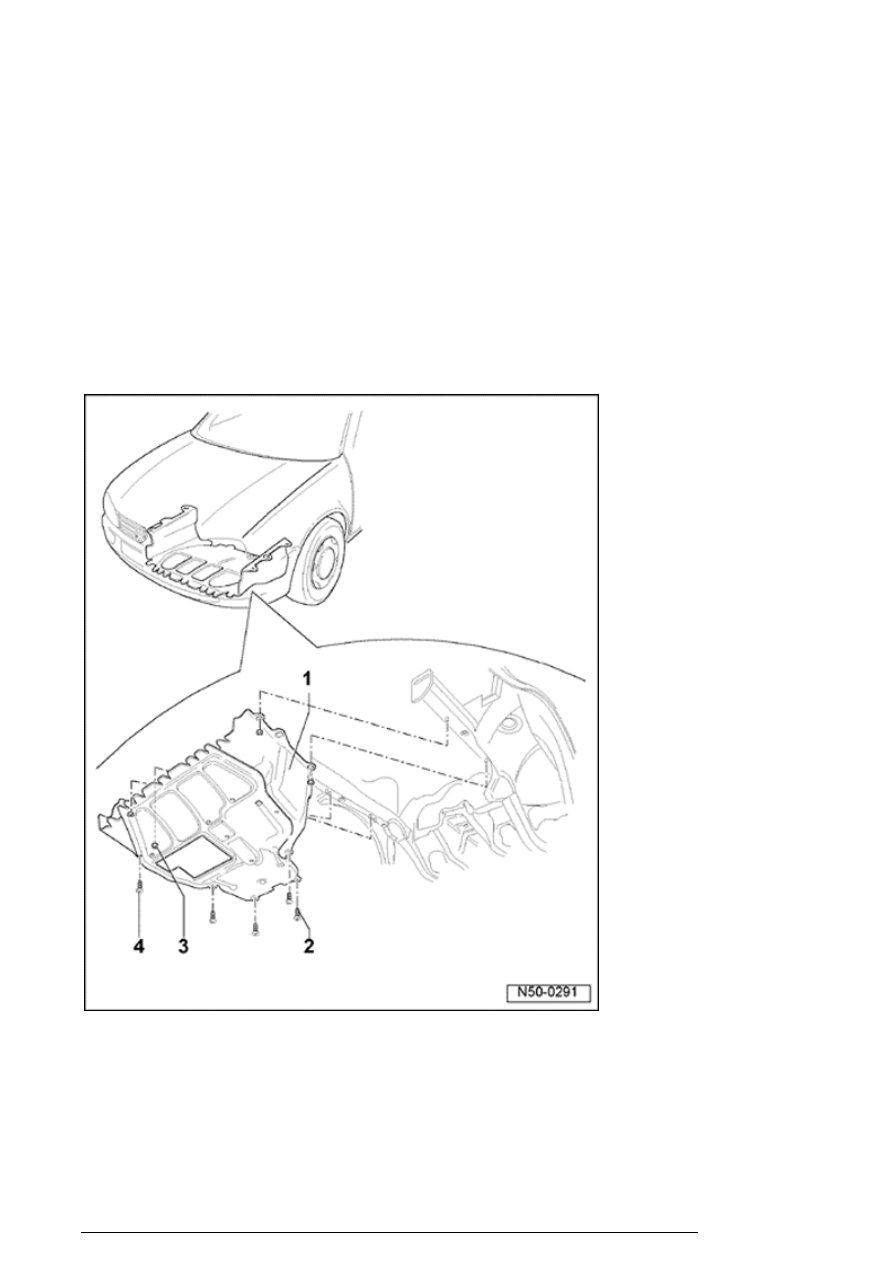

Noise insulation (Diesel engines), assembly
overview



1. Noise insulation

¡

For Diesel engines

¡

Bolted and connected in front area
of lock carrier

Body, front

13/2/2005



2. Bolt

¡

Qty. 2



3. Clamping washer

¡

Qty. 4



4. Bolt

¡

Qty. 4
