   Welding in

Note:

- Fit

wheelhousing
liner and
check gap
dimensions
with side
panel
installed and
with vehicle
free of stress.

-  Step on

body side.

-  New part

must be
installed
within 30
minutes,
otherwise
bonding
properties of
adhesive will
be impaired.

-  Weld in new

part, RP
spot weld
seam.

53 69 55 70 Rear wheelhousing, outer, replacing -partial section- (Jetta wagon)

13/2/2005

53-79





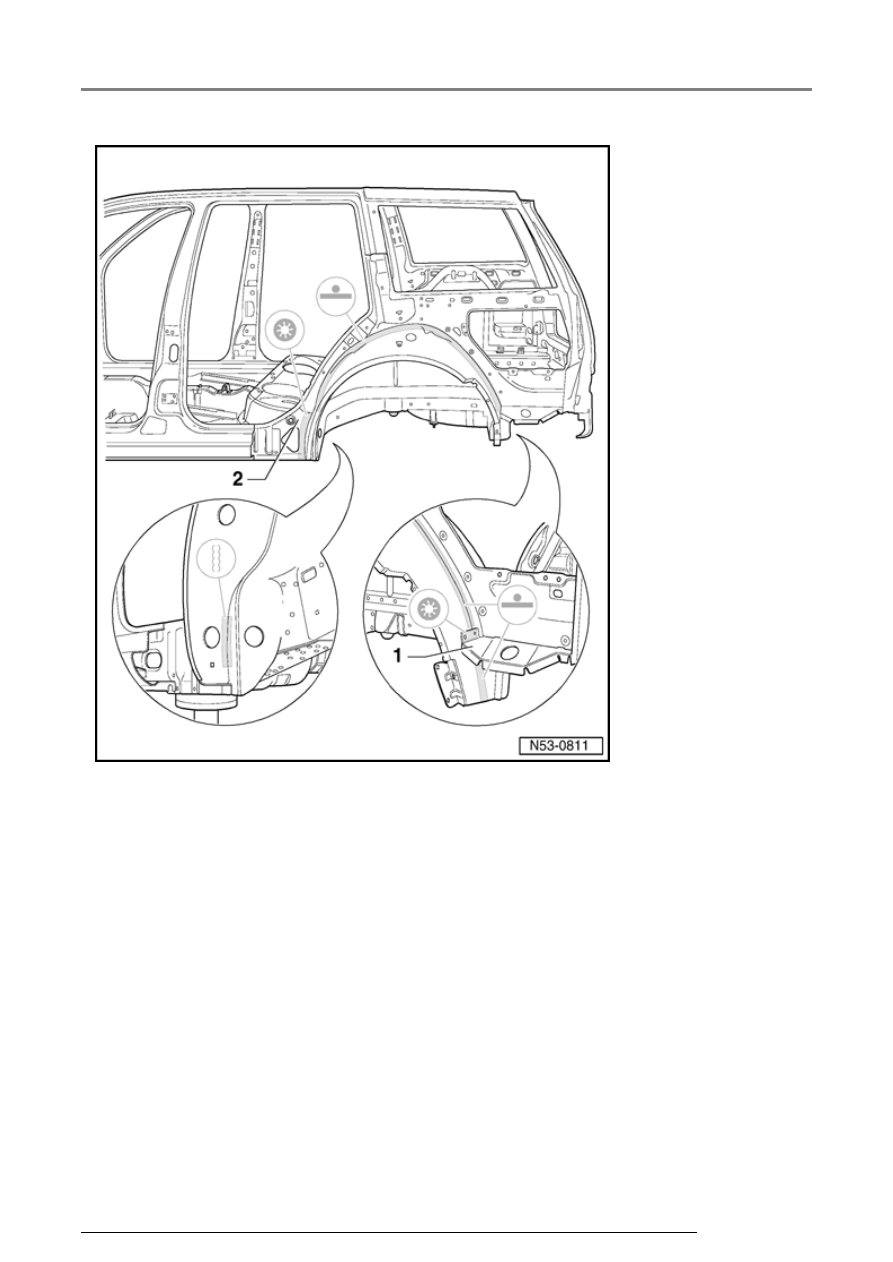

- Align corner

panel -1- for
luggage
compartment
floor and
weld to
wheelhousing
liner, SG plug
weld seam.

- Install fillet

plate -2- to
wheelhousing
liner and
weld in, SG
plug weld
seam.

- Braze inner

seam to
wheelhousing

- Weld in

reinforcement
for C-pillar



Page 53-40

 .

-  Weld in side

panel
(Wagon)



Page 53-66

 .

53 69 55 70 Rear wheelhousing, outer, replacing -partial section- (Jetta wagon)

13/2/2005

53-80





53 80 55
50 Spare
wheel
well,
replacing
(Golf)

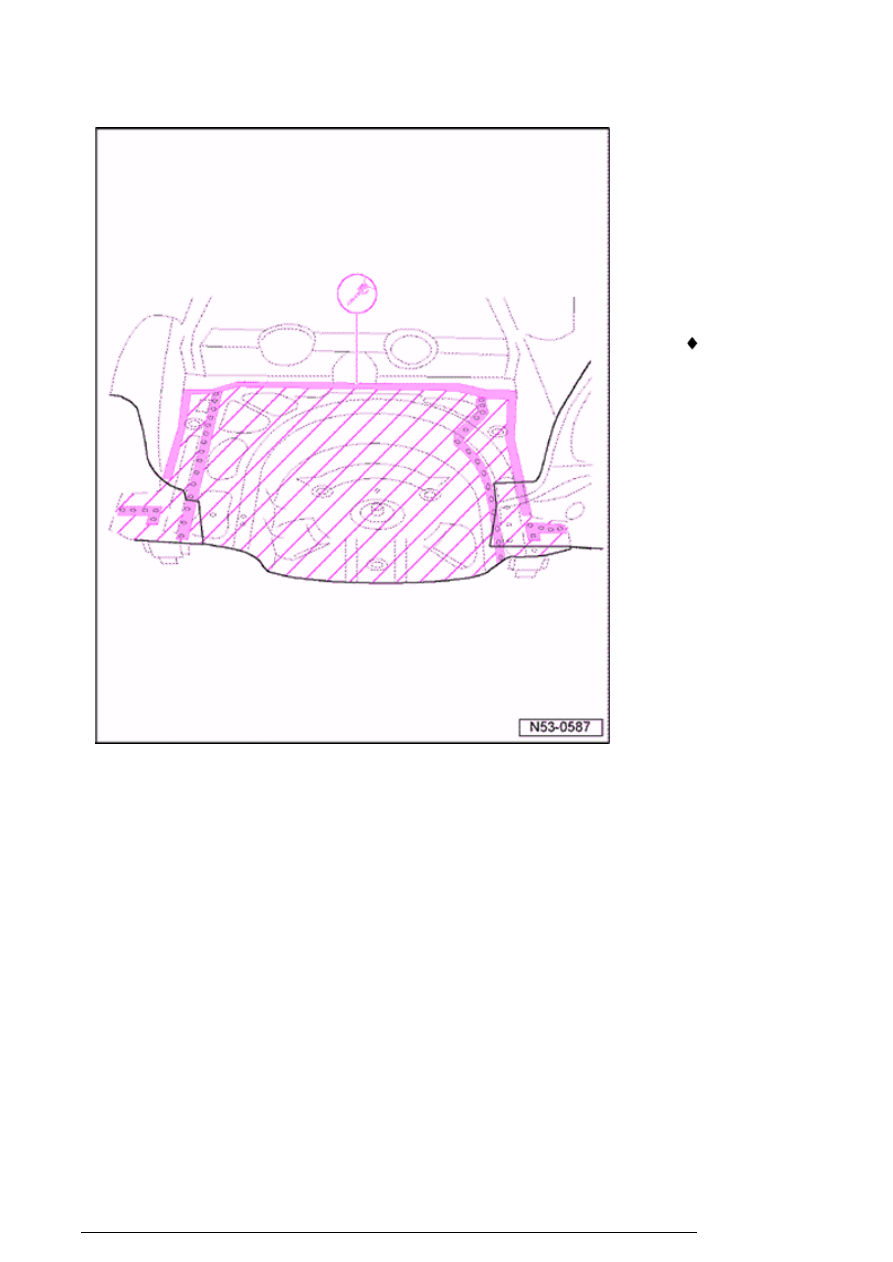

Cutting
location

 Cross

panel and
tail light
mount
removed

-  Drill out

forward
original joint
to floor
panel.

-  Cut out

spare tire
wheel well.

-  Remove

excess
material.

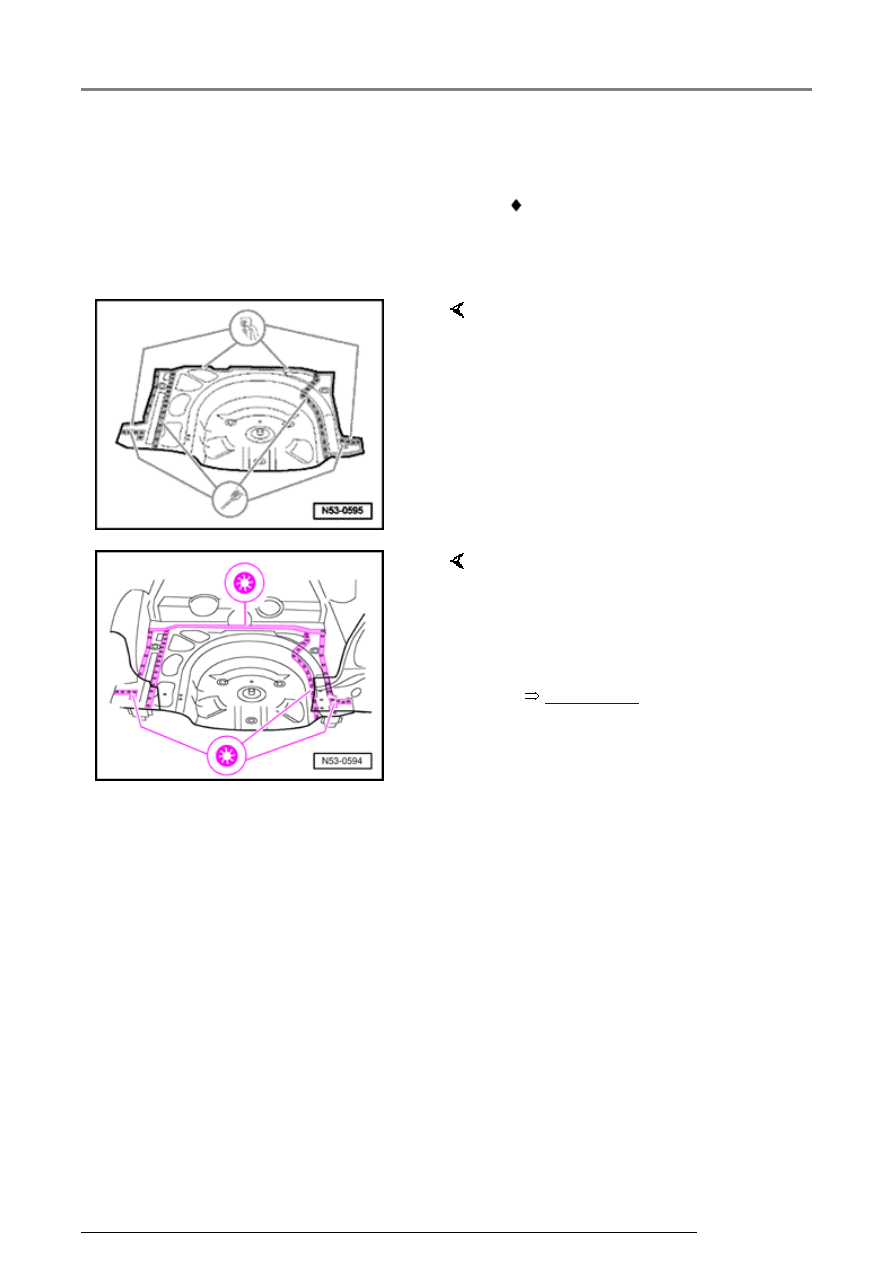

53 80 55 50 Spare wheel well, replacing (Golf)

13/2/2005

53-81







Replacement part





 Spare tire wheel well -

Designation: Floor plate





Preparing new part



Welding in place

-  Drill new part in outer flange area.

-  Drill holes for welding, SG-plug

weld 7 mm dia. (0.27 in.)

-  Install and secure new part with

vehicle on wheels or fixture.

-  Check gaps/mating lines.



Note:

Secure new vehicle information label
in spare tire wheel well after paint
work is completed.

-  Weld remainder, SG-plug weld

seam.

-  Weld at connection to floor, SG-

continuous seam staggered

-  Weld mount for tail light assembly



Page 53-26

 .

53 80 55 50 Spare wheel well, replacing (Golf)
