Volkswagen Golf / Golf GTI / Jetta. Manual - part 646

53-74





53 36 55 50
Connecting
panel,
replacing
(Jetta)

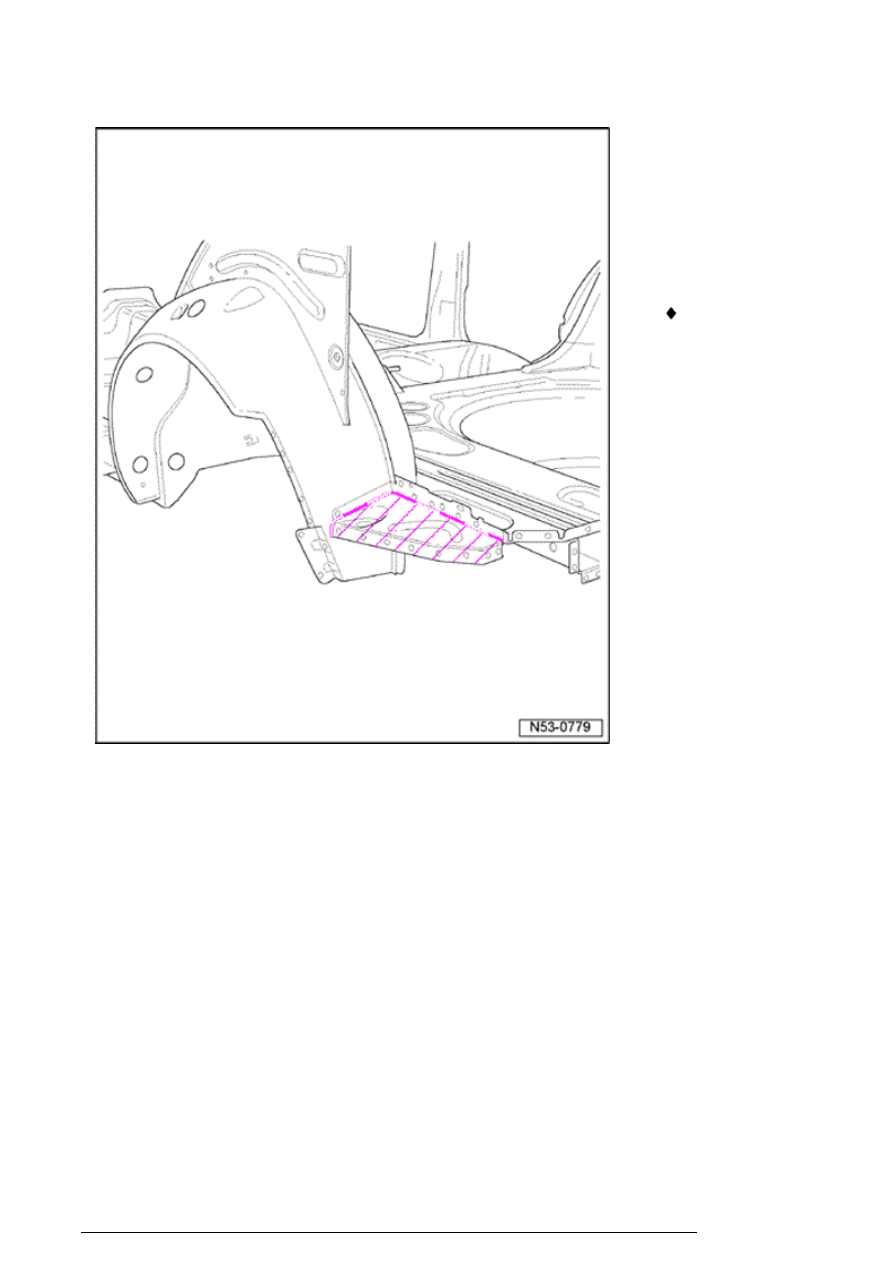

Cutting location

 Quarter panel

removed

-  Remove

connecting
panel.

53 36 55 50 Connecting panel, replacing (Jetta)

13/2/2005

53-75







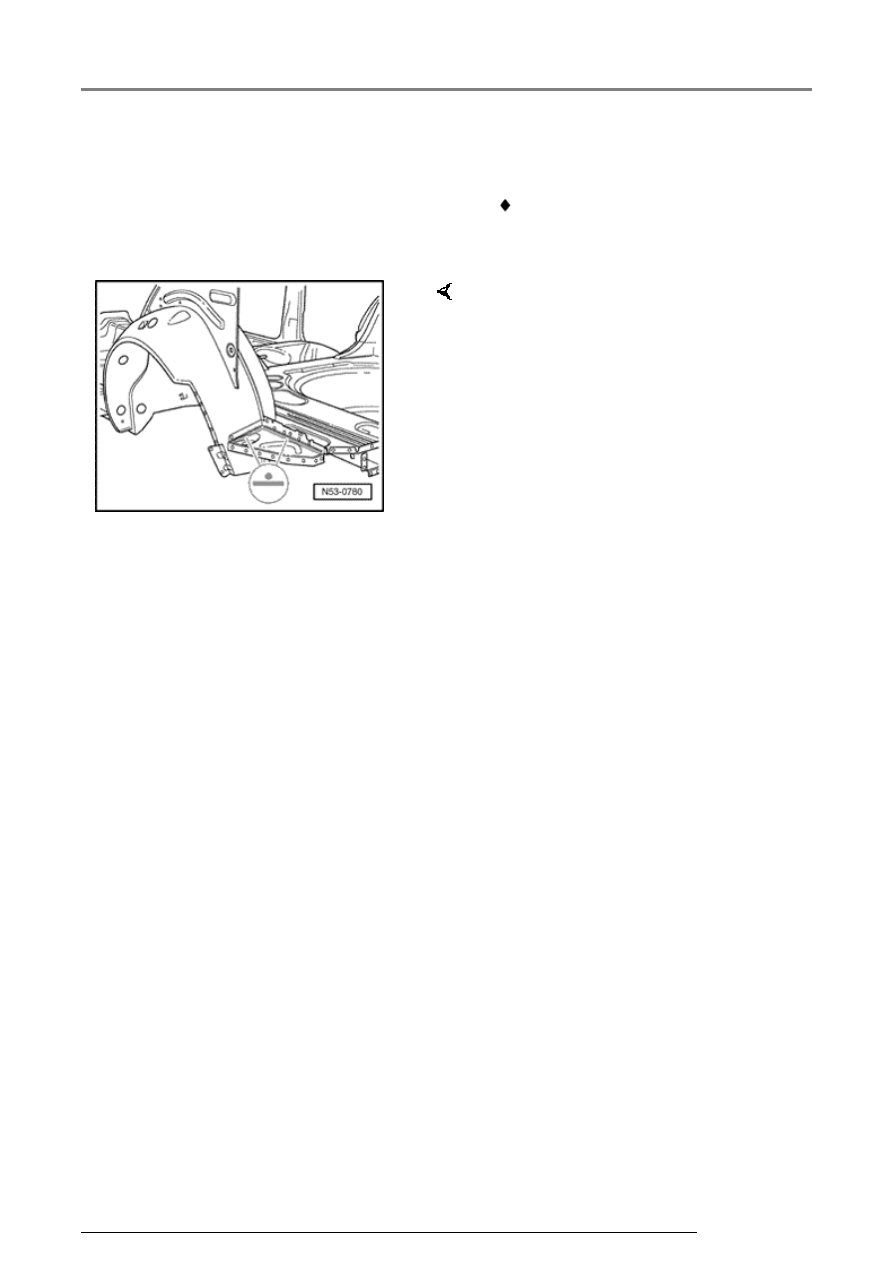

Replacement part





 Connecting panel





Welding in place



-  Weld connecting panel, RP-spot

weld

53 36 55 50 Connecting panel, replacing (Jetta)

13/2/2005

53-76





53 69 55 70
Rear
wheelhousing,
outer,
replacing -
partial
section- (Jetta
wagon)

WARNING!



Observe safety
precautions!



Repair Manual;

General notes, chapter
1, Safety precautions.

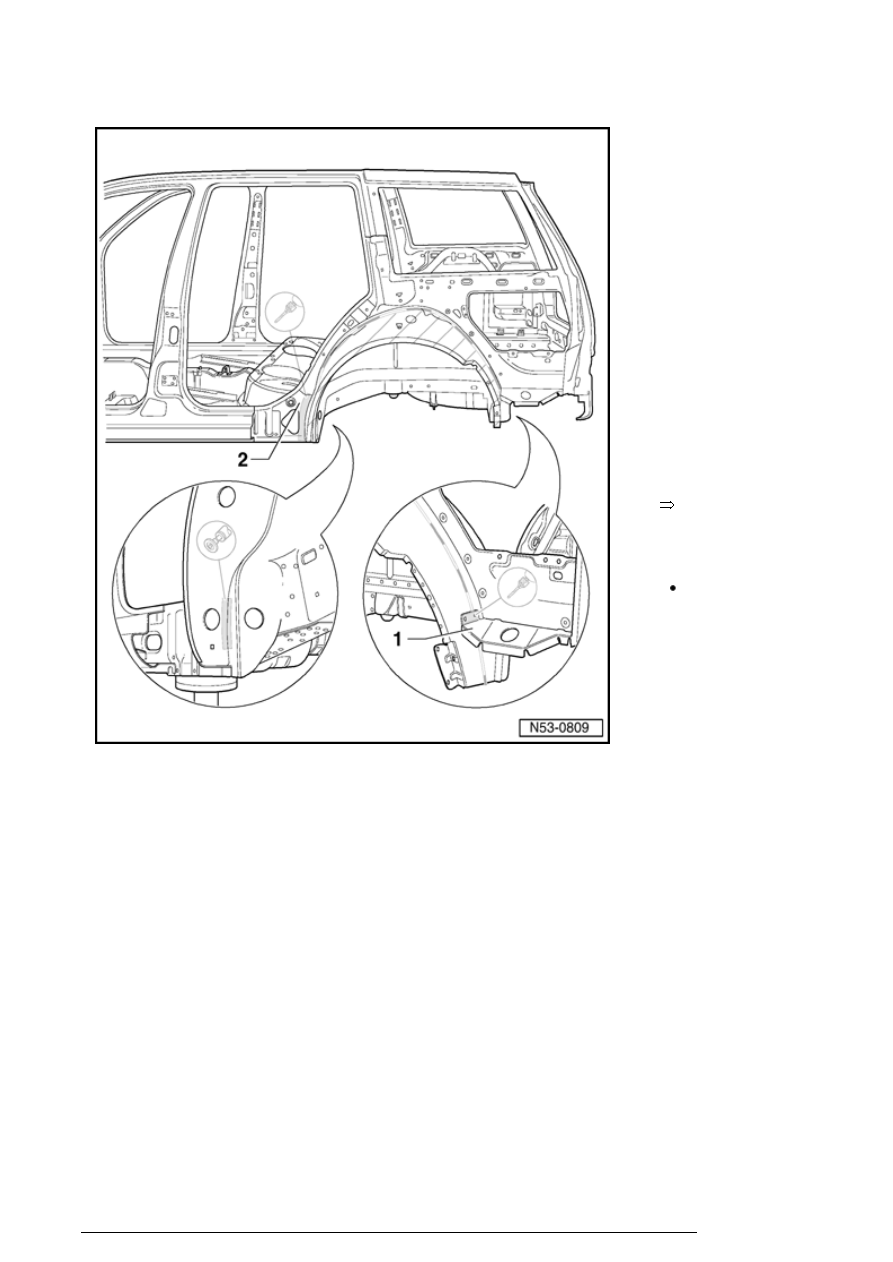

Separating locations

 Side panel and

reinforcement for
C-pillar already
removed

-  Drill out corner

panel for luggage
compratment floor
1- from
wheelhousing liner.

-  Drill through fillet

plate -2- and
remove from
wheelhousing liner.

-  Grind off brazed

seam.

-  Make separating cut

so that edges can
be stepped on body
side.

53 69 55 70 Rear wheelhousing, outer, replacing -partial section- (Jetta wagon)

13/2/2005

53-77

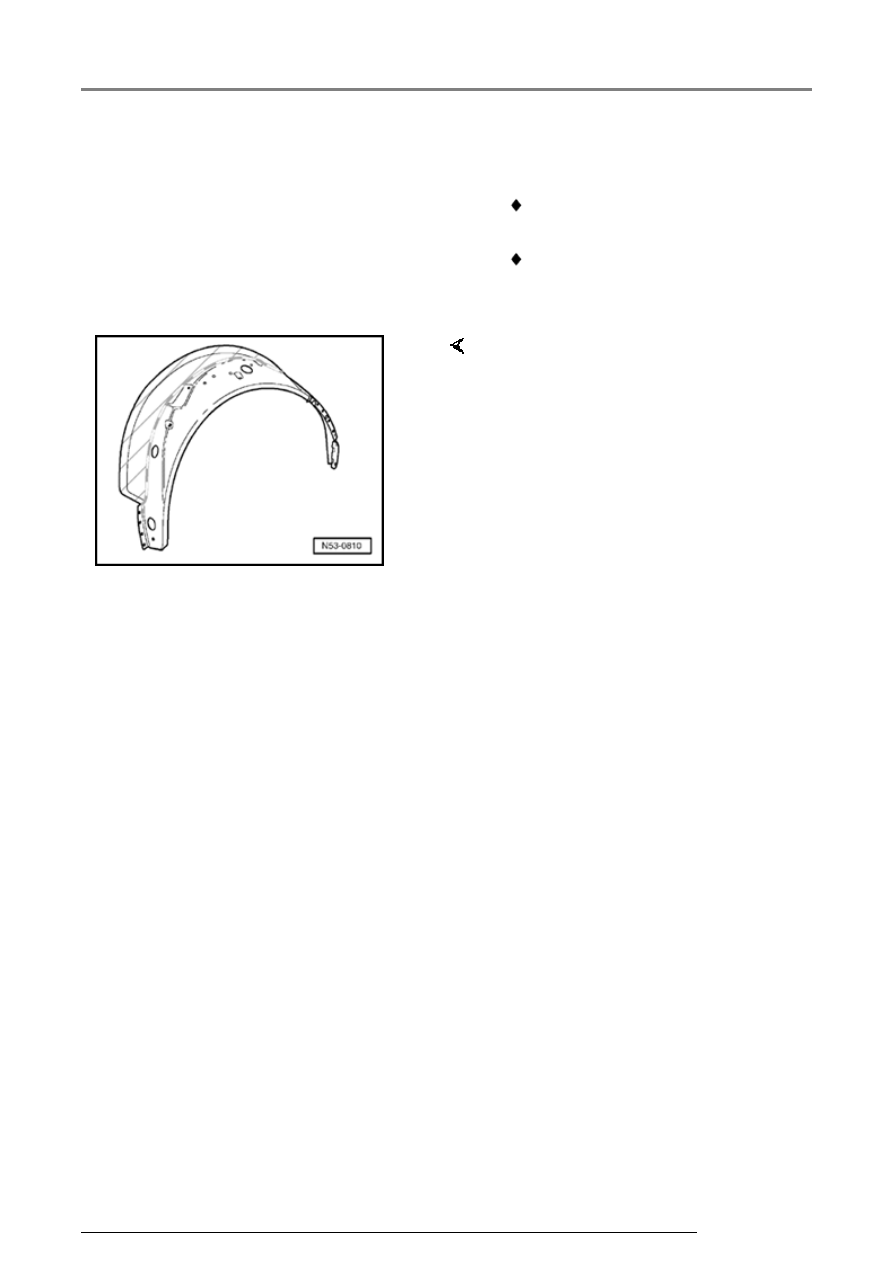

Replacement parts





 Outer wheelhousing liner





 Adhesive: DA 001 730 A1





Preparing new part



-  Transfer separating cut plus 20

mm for overlap for spot weld area
to new part and separate hatched
area.

53 69 55 70 Rear wheelhousing, outer, replacing -partial section- (Jetta wagon)

13/2/2005
