Volkswagen Golf / Golf GTI / Jetta. Manual - part 645

53-70





53 69 55 50
Quarter
panel,
partial
replacement
(Golf)

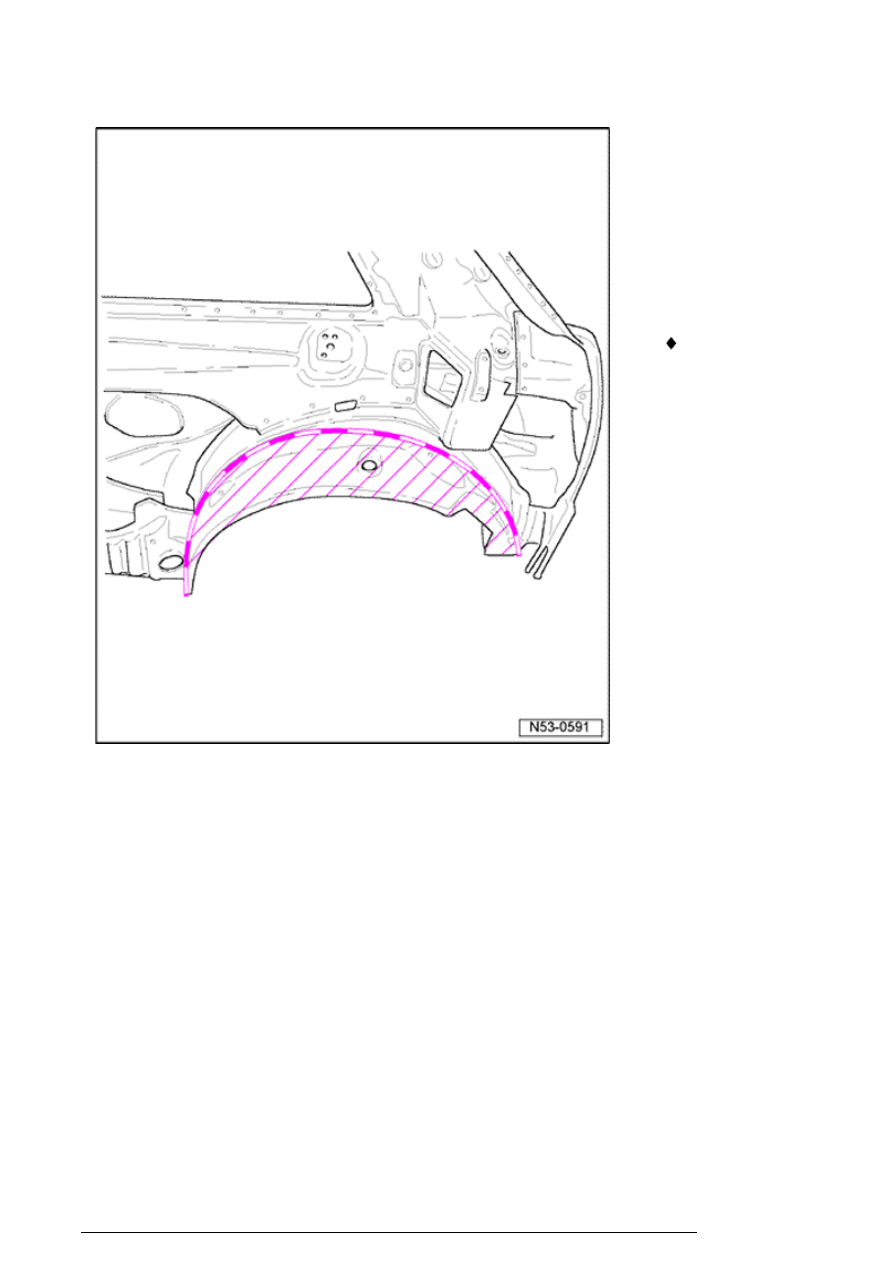

Cutting location

 Quarter panel

removed

-  Make parting cut

so body side can
be offset.

53 69 55 50 Quarter panel, partial replacement (Golf)

13/2/2005

53-71







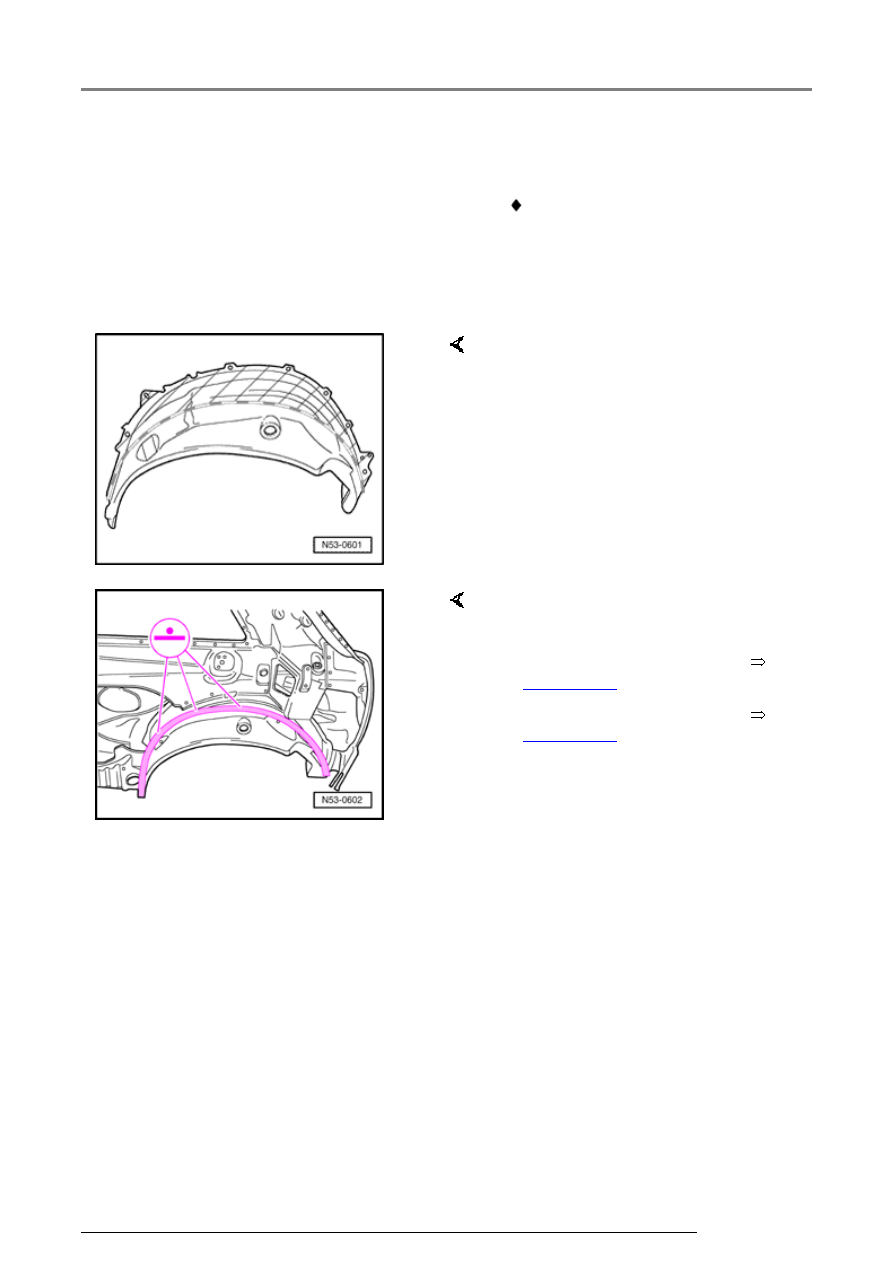

Replacement part





 Wheel house





Preparing new part





-  Offset body side



Welding in place

-  Transfer separating lines to new

part and remove highlighted area.

-  Add approx. 10 mm (0.393 in.) for

overlap.

-  Check gaps/mating lines at wheel

house, with quarter panel
installed and vehicle stress free.



-  Spot weld remainder of joint, RP-

spot weld seam.

-  Weld quarter panel (2-door)



Page 53-49



-  Weld quarter panel (4-door)



Page 53-54



53 69 55 50 Quarter panel, partial replacement (Golf)

13/2/2005

53-72





53 69 55 50
Wheel
house
connecting
panel,
partial
replacement
(Jetta)

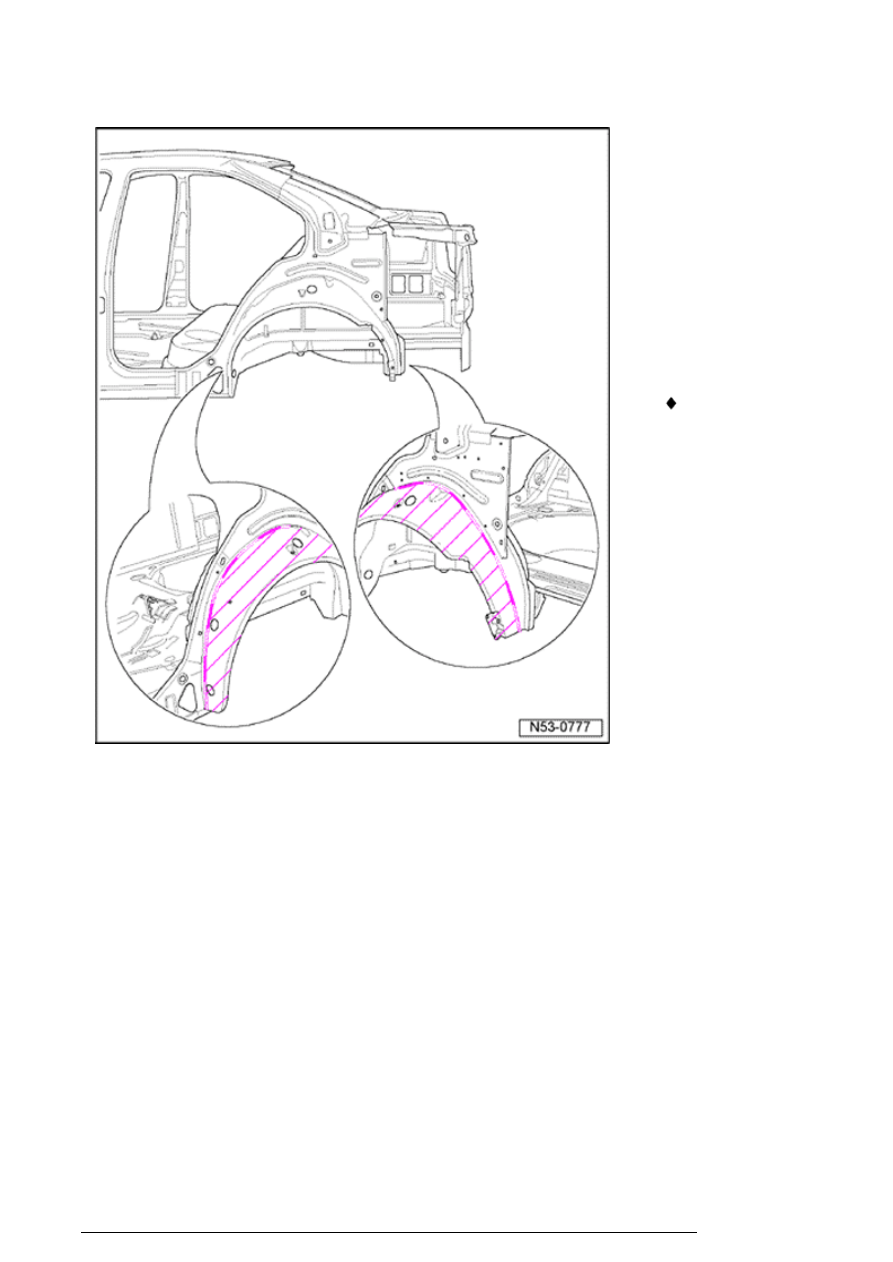

Cutting location

 Quarter panel

removed

-  Make parting cut

so body side can
be offset.

53 69 55 50 Wheel house connecting panel, partial replacement (Jetta)

13/2/2005

53-73



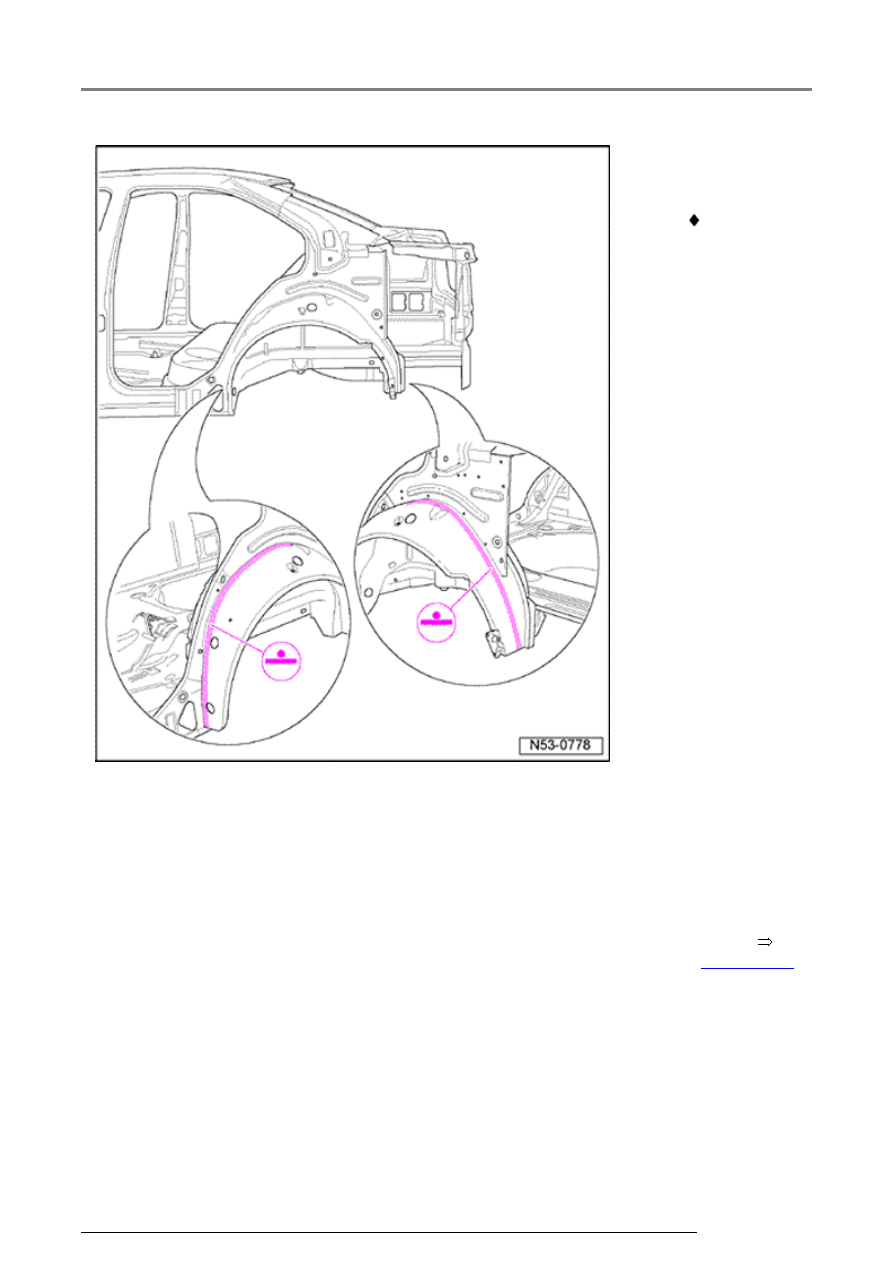

   Replacement

part

Preparing
new part

Welding in
place

 Wheel

house

-  Offset body

side

-  Add

approx. 10
mm (0.393
in.) for
overlap.

-  Check

gaps/mating
lines at
wheel
house, with
quarter
panel
installed
and vehicle
stress free.

-  Weld new

part, RP-
spot weld
seam.

-  Weld wheel

house
(Jetta)



Page 53-60



53 69 55 50 Wheel house connecting panel, partial replacement (Jetta)

13/2/2005
