Volkswagen Golf / Golf GTI / Jetta. Manual - part 324

39-1





Oil seals
for
flanged
shafts,
replacing

Oil seal for
left flanged
shaft,
replacing



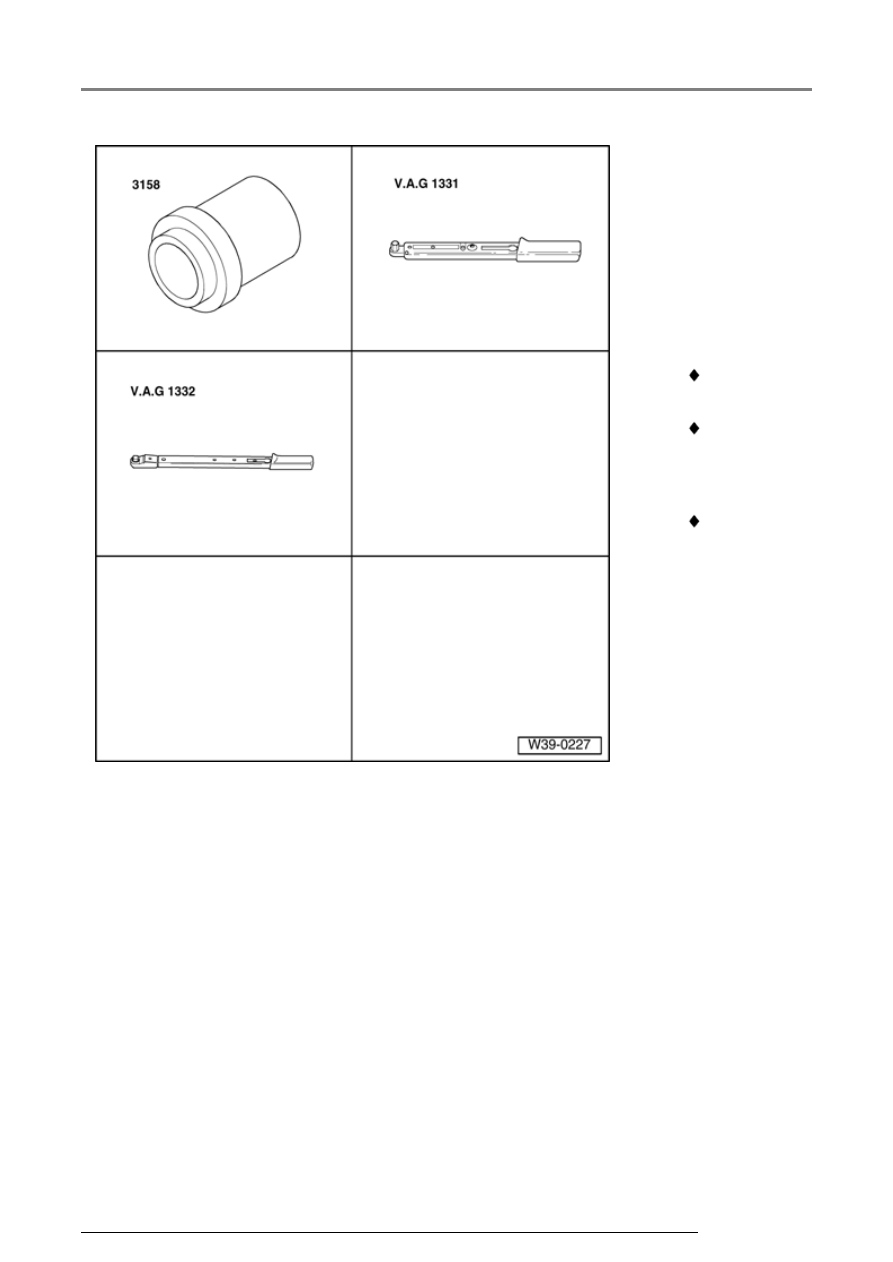

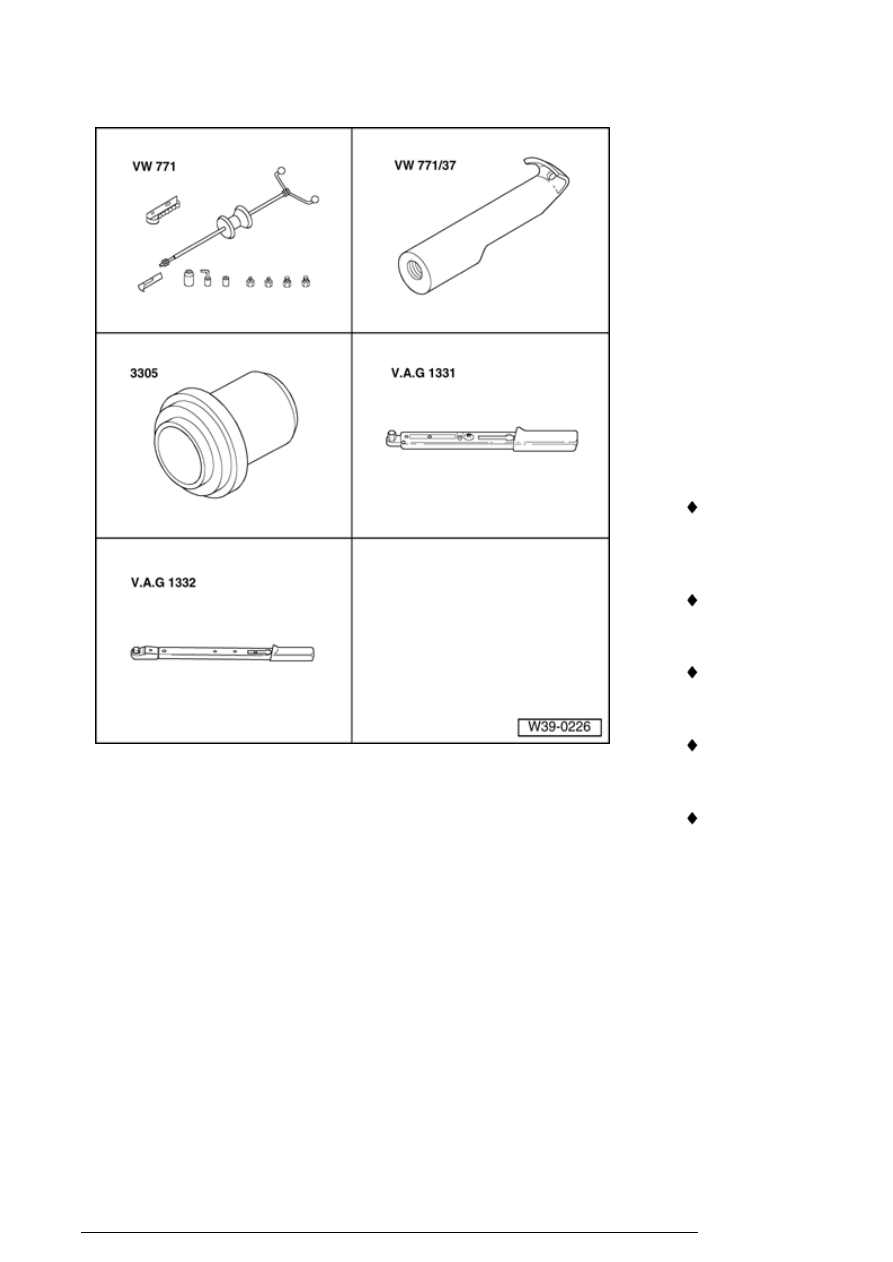

Special tools
and
equipment

 VW 771

Multi-
purpose
tool

 VW771/37

Puller
hooks

 3305

Press
piece

 VAG 1331

Torque
wrench

 VAG 1332

Torque
wrench

Oil seals for flanged shafts, replacing

39-2







Removing





 Transmission is mounted in vehicle.





-  Remove wheel.





-  If installed, remove center and left part of sound

insulation tray below engine/transmission.





-  Turn steering to left lock.





-  Disconnect axle shaft from flanged shaft.



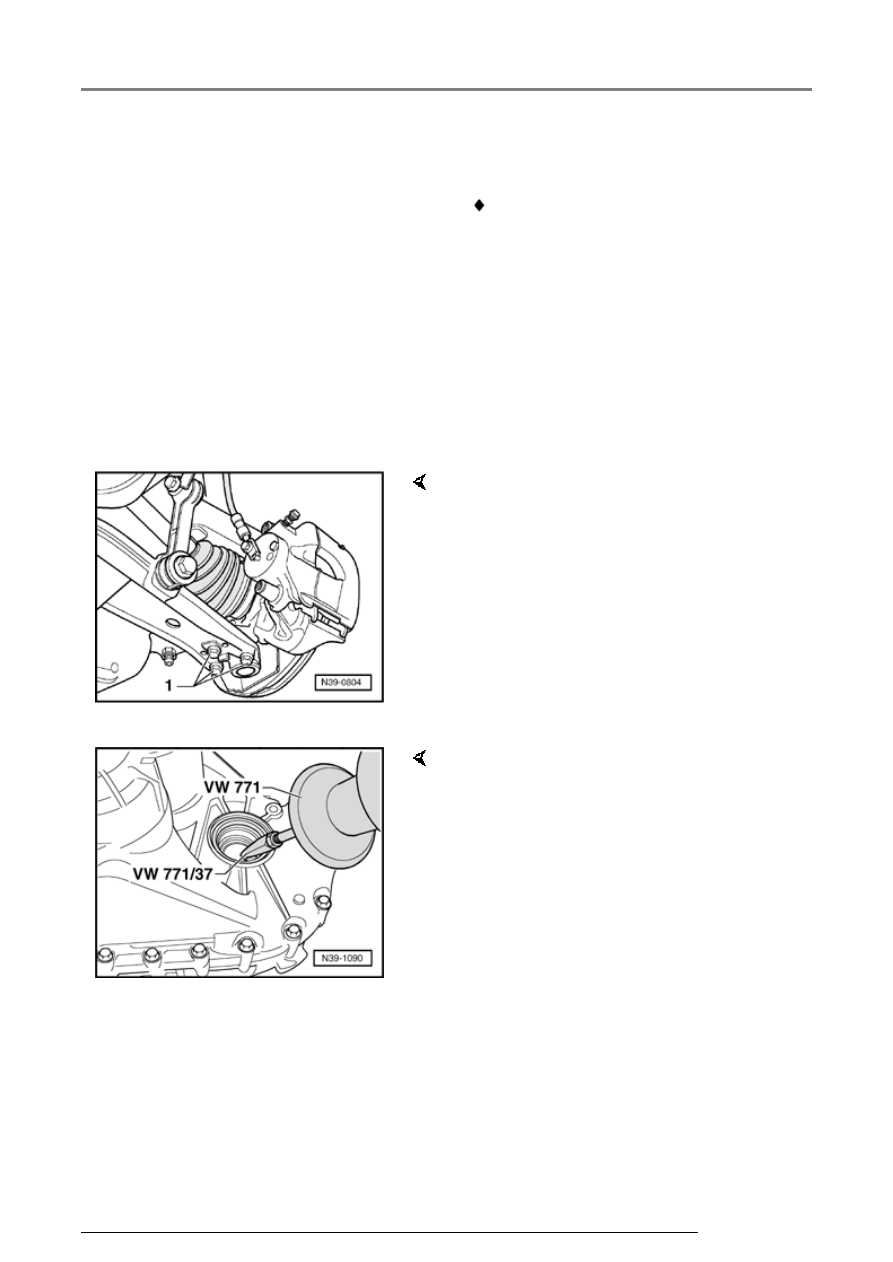

-  Mark installation position of bolts -1-.

-  Remove bolts -1-.

-  Tie-up axle shaft as high as possible. Do not

damage paint on axleshaft.

-  Remove flanged shaft securing bolts by

threading two bolts into flange and
counterholding flanged shaft using a lever.

-  Place container under transmission.

-  Remove flanged shaft with spring.



-  Pull flanged shaft oil seal out using VW 771 and

VW 771/37.

Oil seals for flanged shafts, replacing

39-3







Installing





Repair Manual, Suspension,

Wheels, Steering, Repair Group 40





Repair Manual, Suspension,

Wheels, Steering, Repair Group 40





Repair Manual, Suspension,

Wheels, Steering, Repair Group 40



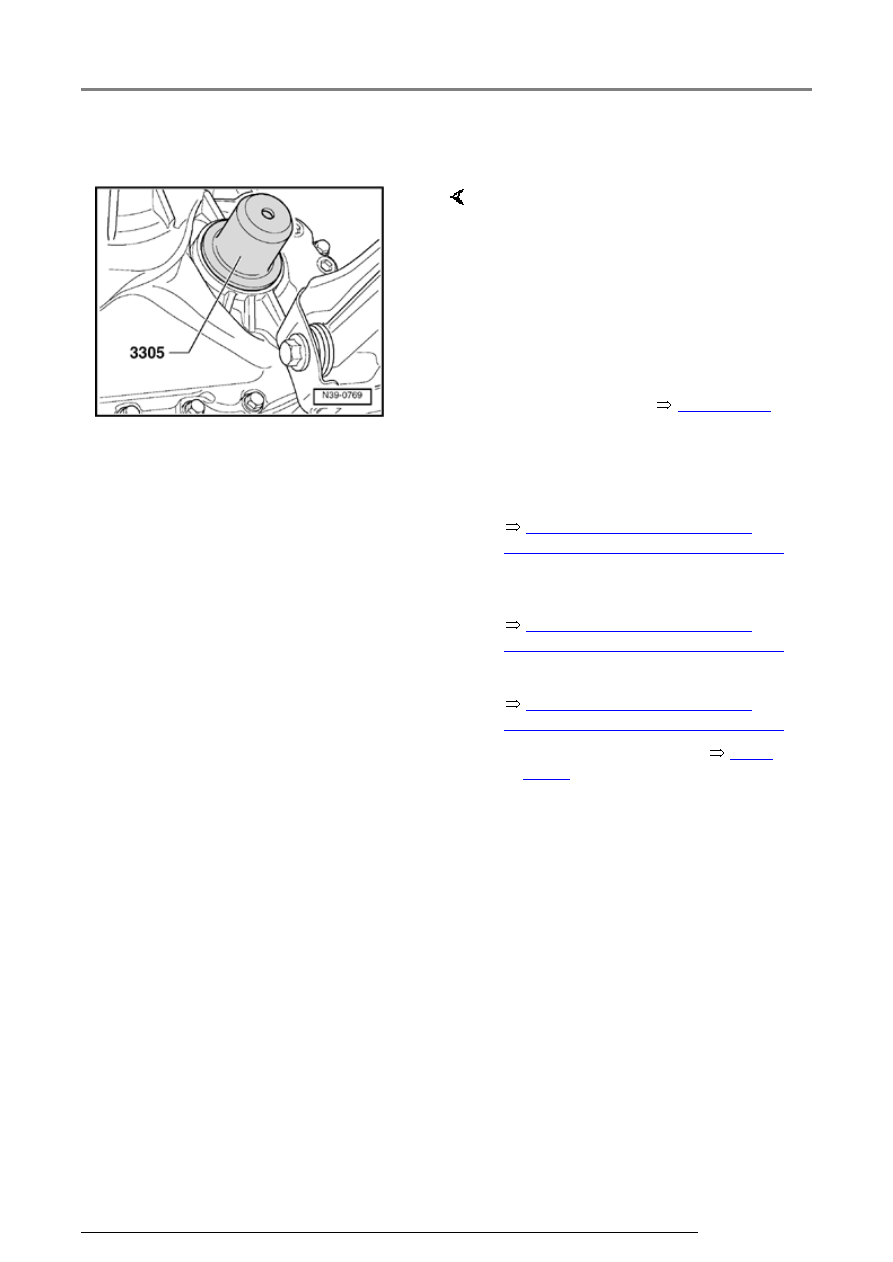

-  Drive new seal in onto stop. Do

not tilt seal when doing this.

-  Fill space between sealing lip and

dust lip with grease G 052 128
A1.

-  Insert flanged shaft.

-  Secure flanged shaft with

countersunk bolt and tighten to
specified torque



Page 39-13



item 16 .

-  Connect ball joint to control arm

using new bolts onto old
impression marks.

-  Bolt left axle shaft to flanged

shaft.

-  Install wheel.

-  Check transmission oil



Page

34-54

 .

-  Install sound insulation tray.

Oil seals for flanged shafts, replacing

39-4





Oil seal for
right
flanged
shaft,
replacing



Special tools
and
equipment

 3158 Drift

sleeve

 VAG 1331

Torque
wrench or
equivalent

 VAG 1332

Torque
wrench or
equivalent

Oil seals for flanged shafts, replacing
