39-5





   Removing





 Transmission is mounted in vehicle.





-  If installed, remove center and right part of

sound insulation tray below engine/transmission.





-  Turn steering to right onto full lock stop.





-  Remove axle shaft.







Repair Manual, Suspension, Wheels,

Steering, Repair Group 40







-  Remove flanged shaft securing bolts by

threading two bolts into flange and
counterholding flanged shaft using a lever.





-  Place container under transmission.





-  Remove flanged shaft with spring.





-  Pry seal out with lever.

Oil seals for flanged shafts, replacing

39-6







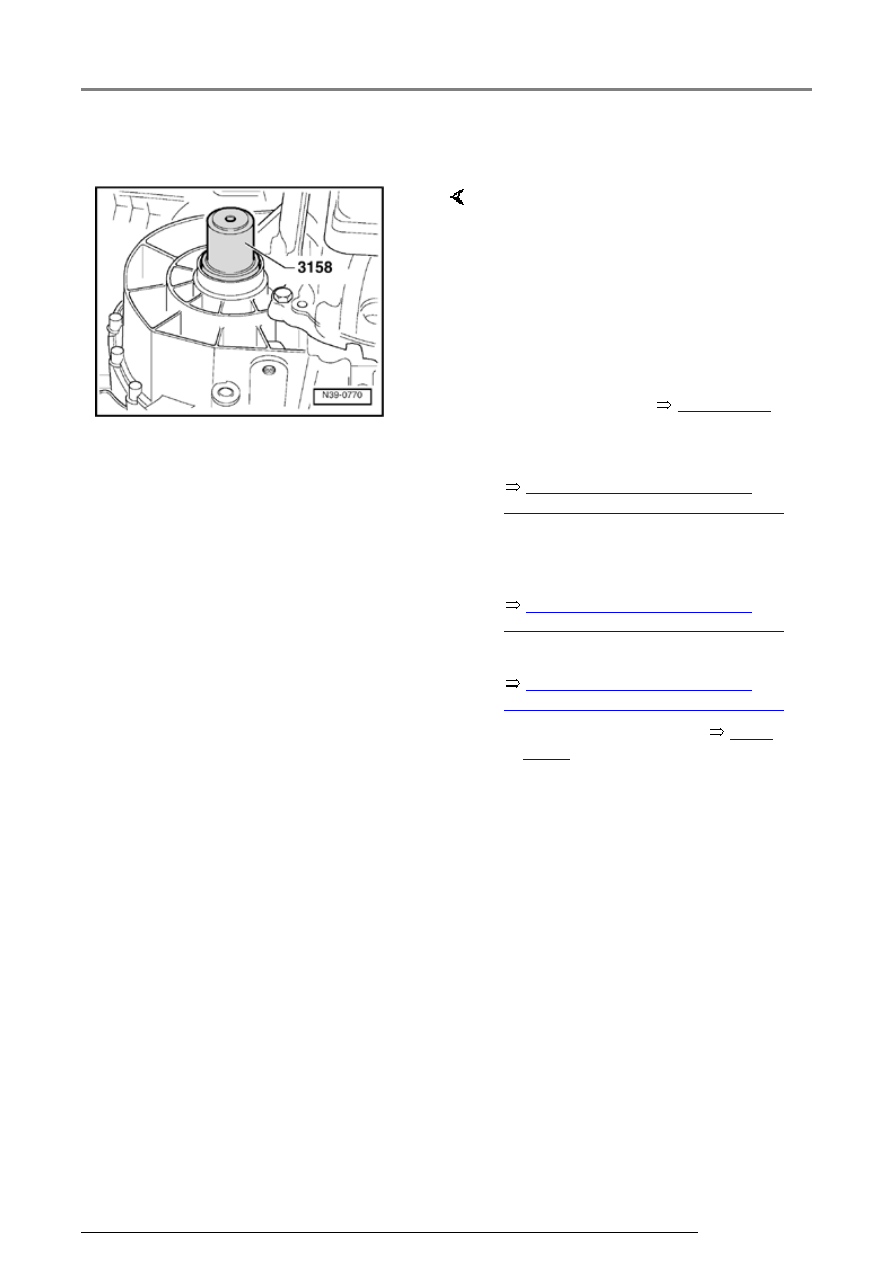

Installing





Repair Manual, Suspension,

Wheels, Steering, Repair Group 40





Repair Manual, Suspension,

Wheels, Steering, Repair Group 40





Repair Manual, Suspension,

Wheels, Steering, Repair Group 40



-  Drive new seal in onto stop, do

not tilt seal when doing this.

-  Fill space between sealing lip and

dust lip with grease G 052 128
A1.

-  Insert flanged shaft.

-  Secure flanged shaft with

countersunk bolt and tighten to
specified torque



Page 39-13



item 16 .

-  Install axle shaft.

-  Connect ball joint to control arm

using new bolts at old impression
marks

-  Install wheel.

-  Check transmission oil



Page

34-54

 .

-  Install sound insulation tray.

Oil seals for flanged shafts, replacing

39-7





Differential,
disassembling
and
assembling

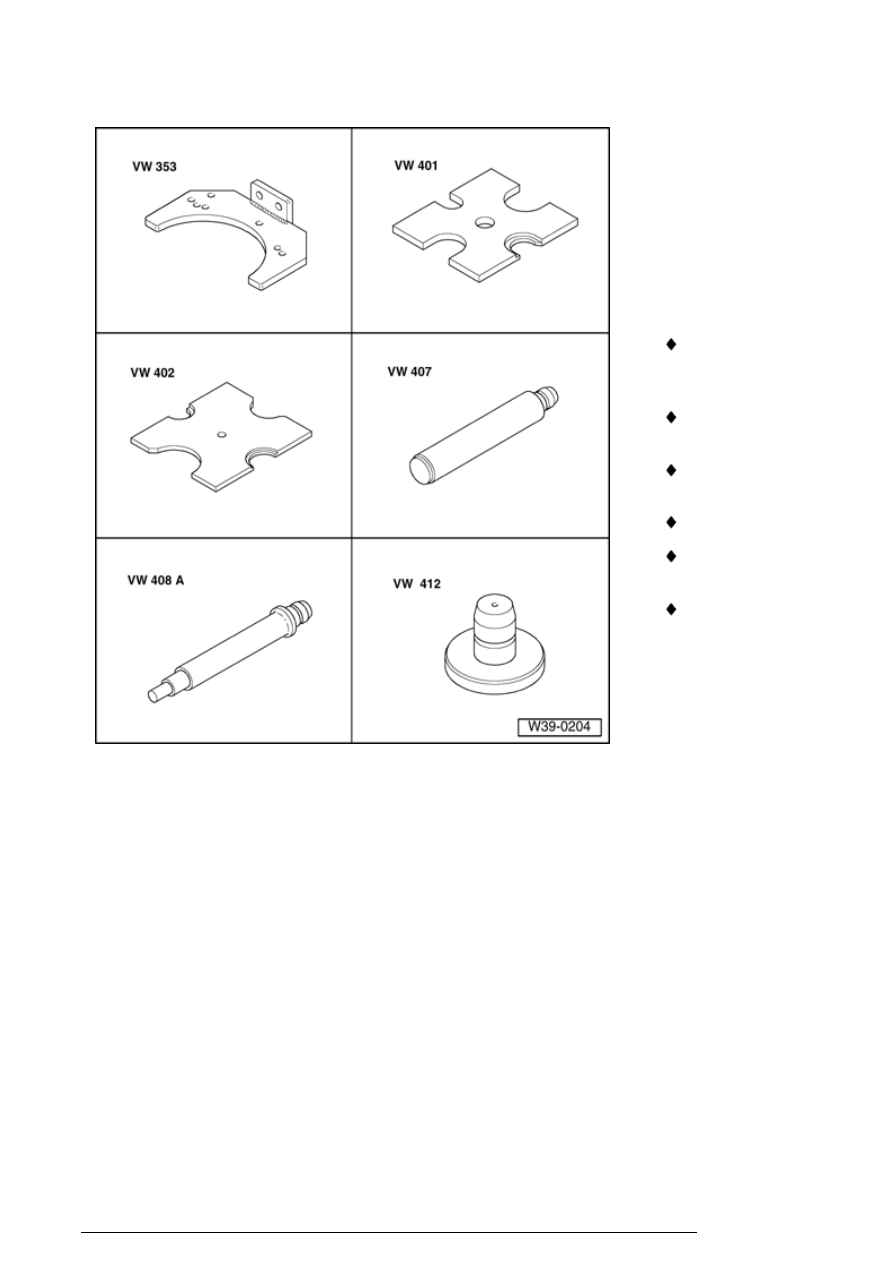

Special tools and
equipment

 VW 353

Transmission
support

 VW 401 Thrust

plate

 VW 402 Thrust

plate

 VW 407 Press tool

 VW 408 A Press

tool

 VW 412 Press tool

Differential, disassembling and assembling

39-8



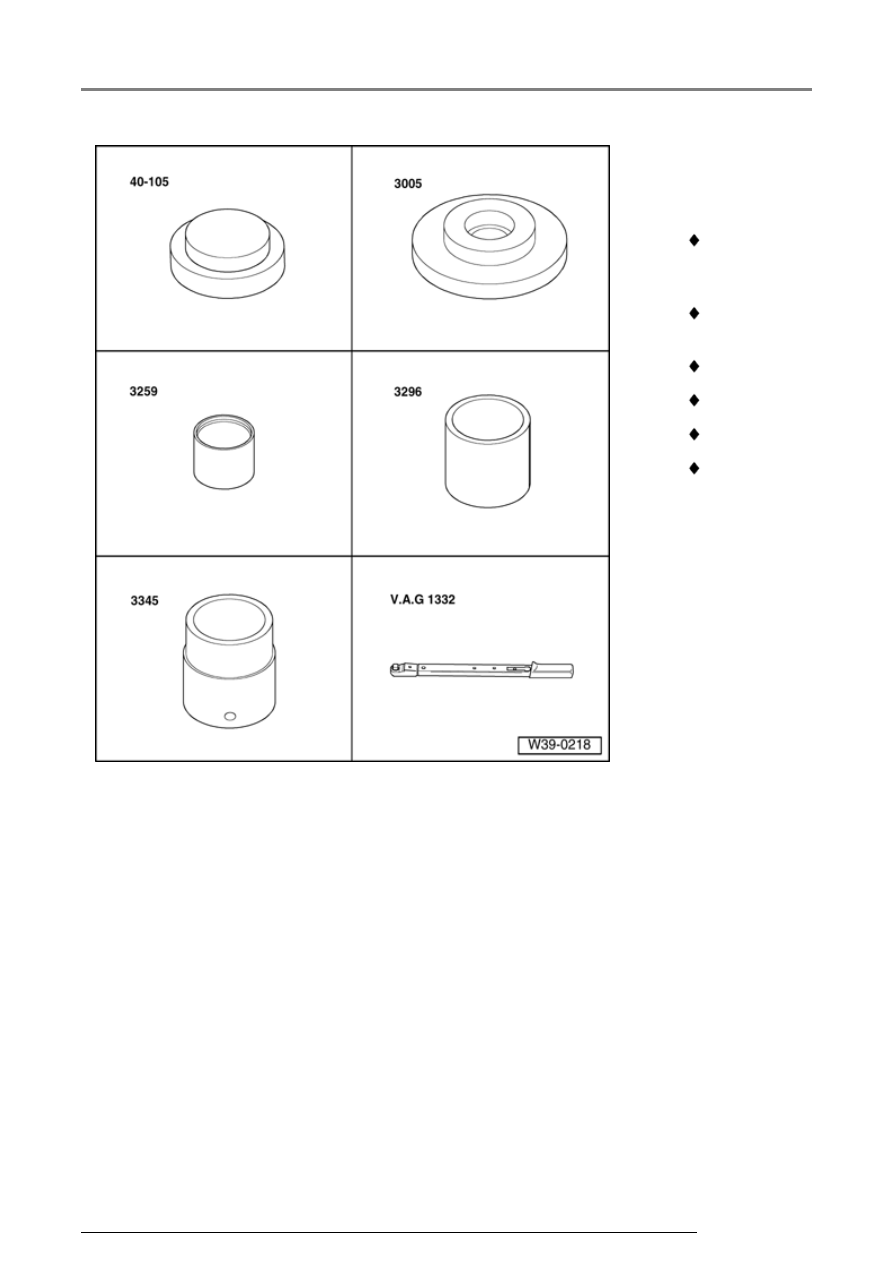

   Special tools

and
equipment

 40-105

Thrust
plate

 3005

Press disk

 3259 Tube

 3296 Tube

 3345 Tube

 VAG 1332

Torque
wrench or
equivalent

Differential, disassembling and assembling
