35-76





Output
shaft for
5th, 6th
and
reverse
gear,
adjusting

(Determining
shim for output
shaft)

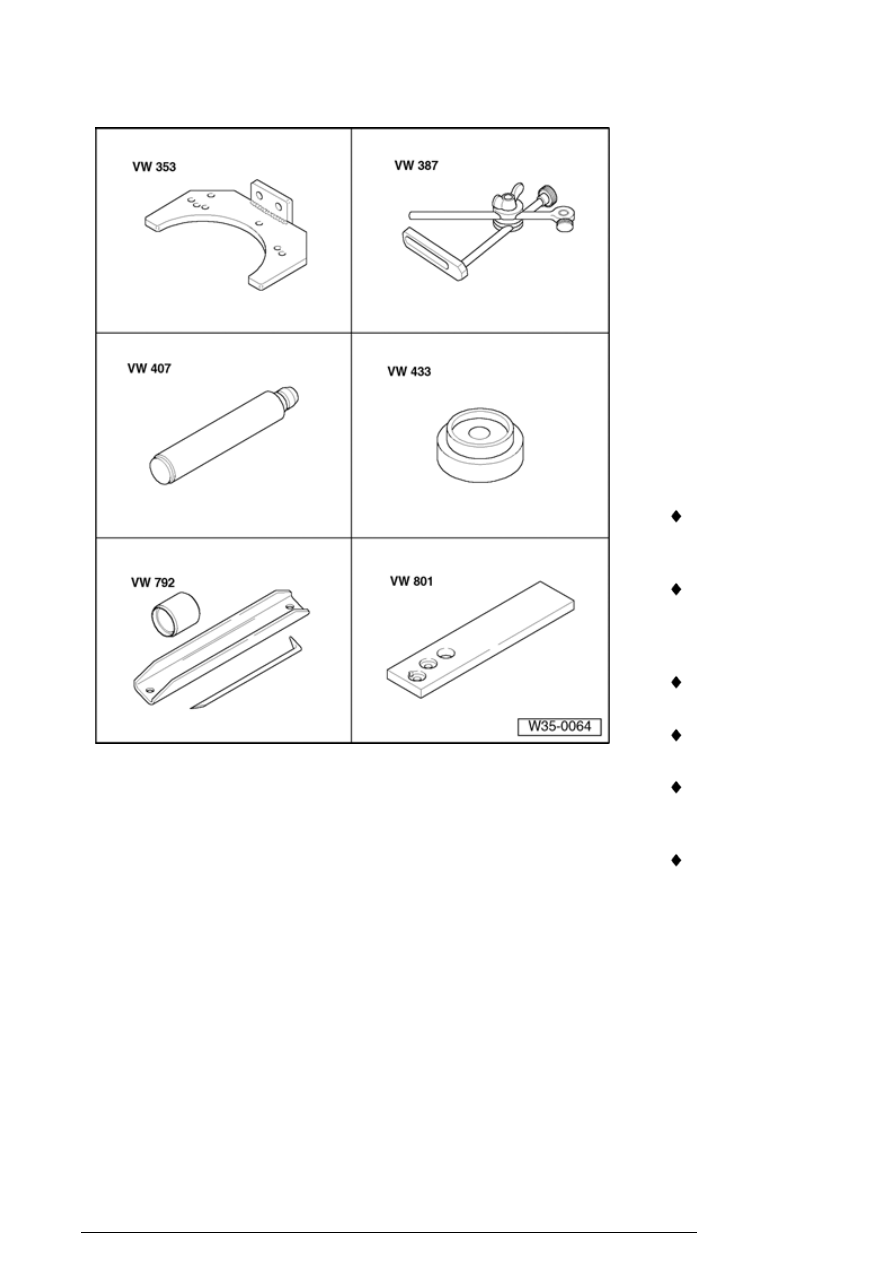

Special tools
and equipment

 VW 353

Transmission
support

 VW 387

Universal
dial gauge
bracket

 VW 407

Press tool

 VW 433

Press piece

 VW 792

Installation
tool

 VW 801

Holding plate

Output shaft for 5th, 6th and reverse gear, adjusting

35-77



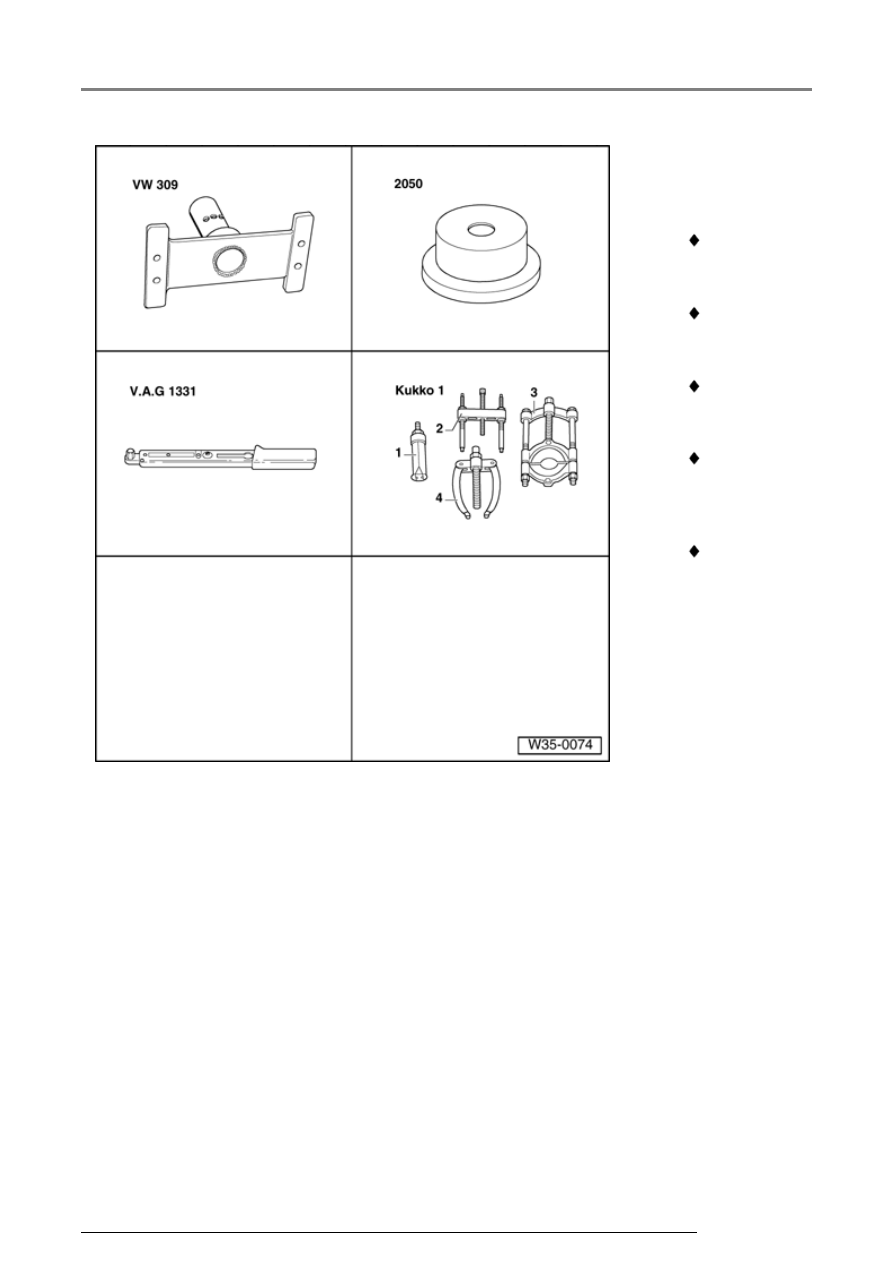

   Special tools

and
equipment

 VW 309

Holding
plate

 2050

Thrust
piece

 VAG 1331

Torque
wrench

 1 - Kukko

21/7
Internal
puller

 4 - Kukko

22/2
Counter
support

Output shaft for 5th, 6th and reverse gear, adjusting

35-78







It is necessary to readjust the output shaft when
the following components are replaced:





 Transmission housing





 Clutch housing





 Output shaft for 5th, 6th and reverse gears





   or





 Tapered roller bearing





Adjustment overview



Page 39-23







Requirements





 Sealing surfaces of clutch and transmission

housings must be free of sealant.





 When taking measurements, install only the

shaft to be measured.



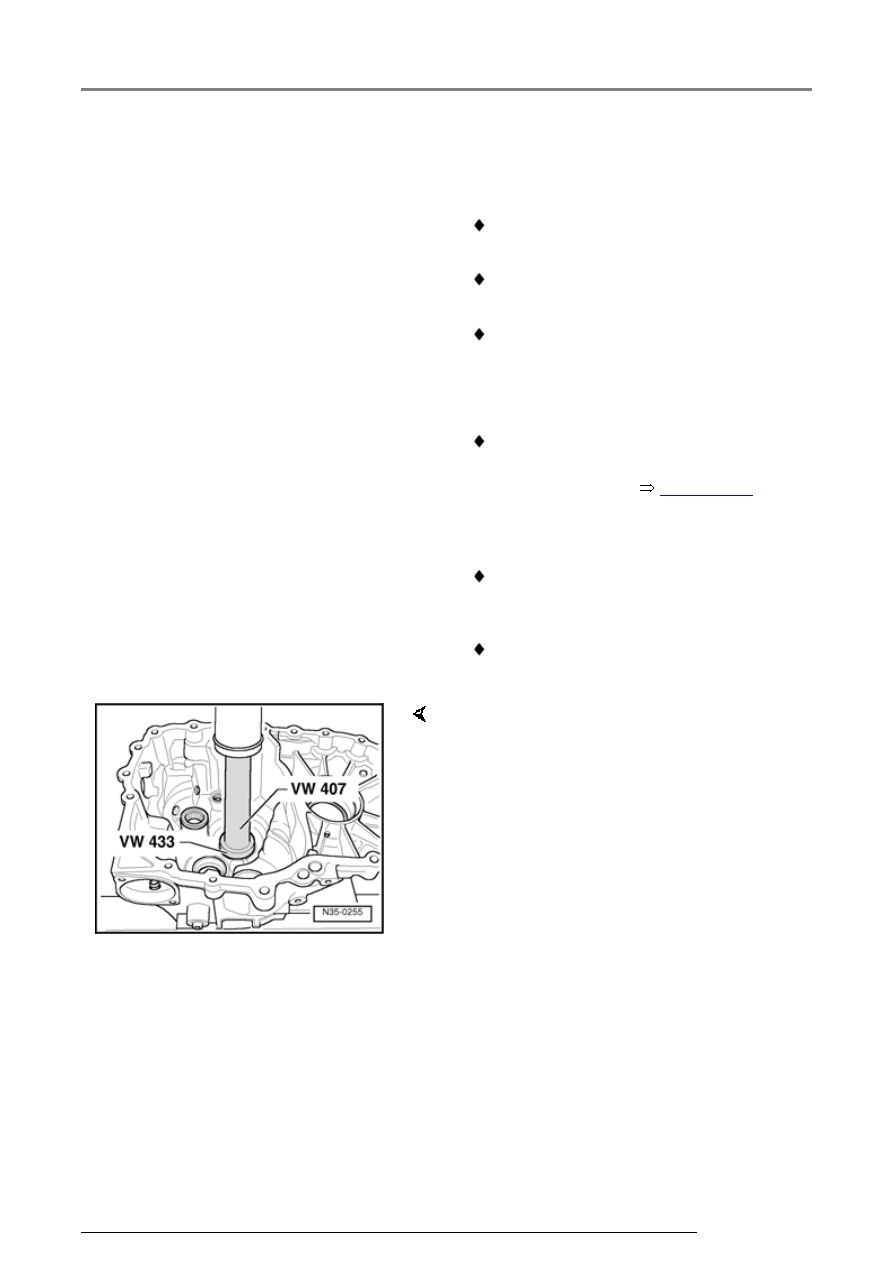

-  Press tapered roller bearing outer race with a

1.70 mm thick shim into transmission housing,
supporting housing directly under bearing
support with thrust piece 2050.

-  Set complete 5th, 6th and reverse gear output

shaft in clutch housing.

Output shaft for 5th, 6th and reverse gear, adjusting

35-79





-  Install transmission housing and

tighten bolts -A- and -B-
diagonally to correct torque.



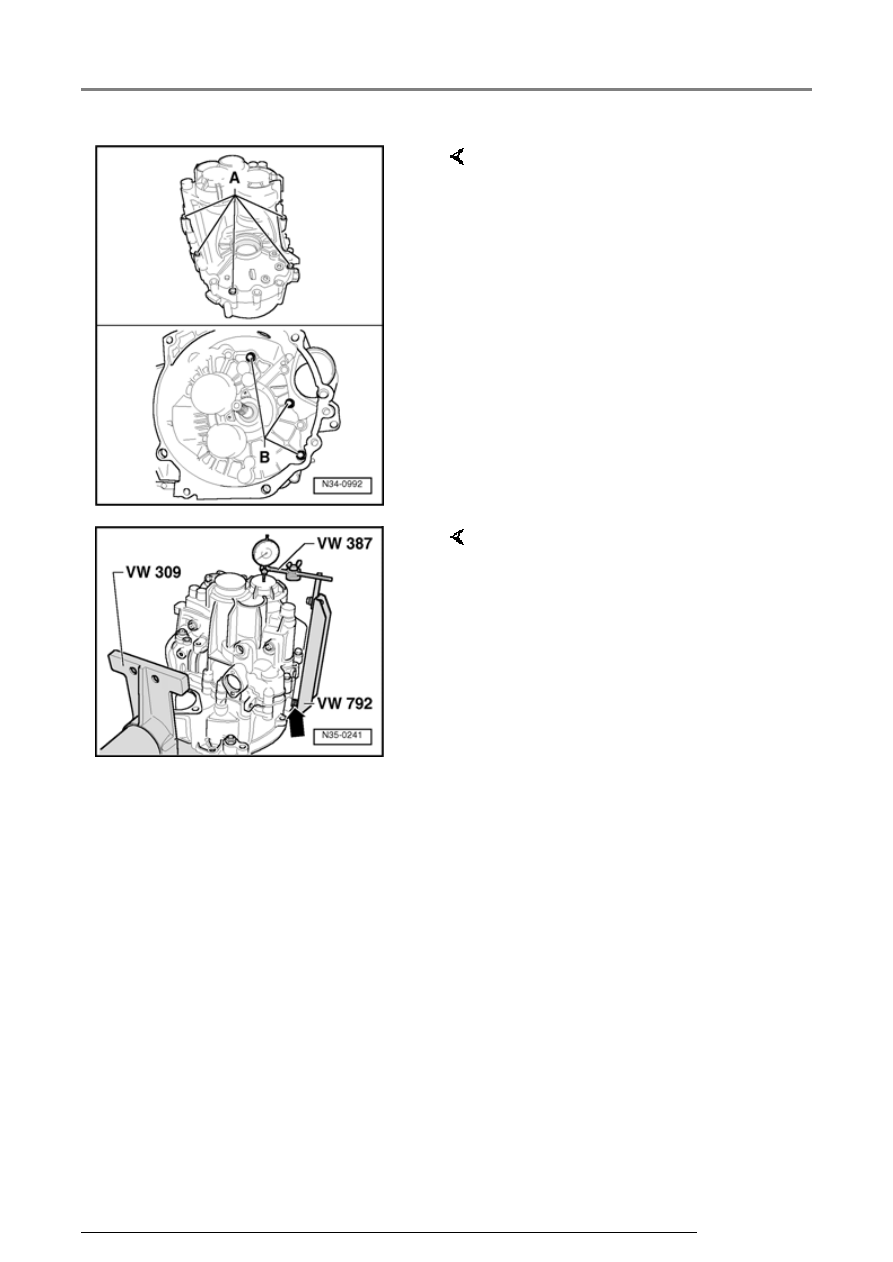

-  Install measuring tools. Put

washers with a total thickness of
8 mm on bolt (arrow) securing
installation tool VW 792 to clutch
housing.

-  Set dial gauge (3 mm measuring

range) to zero with 1 mm preload.

Output shaft for 5th, 6th and reverse gear, adjusting
