94-64







-  Insert ignition key in lock cylinder and turn to

position "Drive".





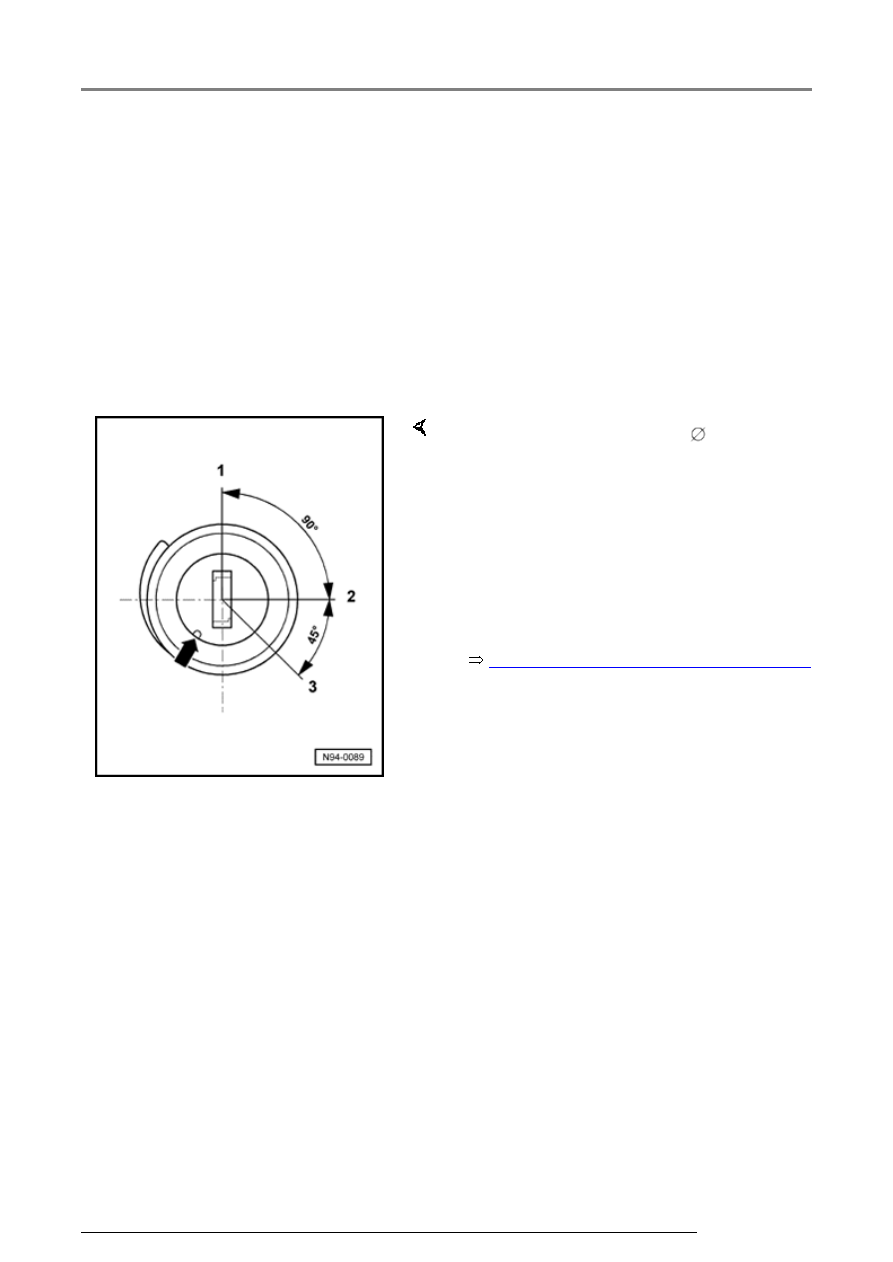

Position of key in lock cylinder:





1 - Position "Stop"





2 - Position "Drive"





3 - Position "Start"



Note:

To enable steel wire to be inserted straight into
hole, ignition key may have to be dismantled and
inserted into lock cylinder without key head.



Repair Manual, Body Interior, Repair Group 69

-  Insert steel wire (approx.

 1.2 mm) in drilling

next to ignition key -arrow-.

-  Dismantling ignition key

Ignition/starter switch and lock cylinder

13/2/2005

94-65





Installing

Note:

Where applicable, ensure
immobilizer induction coil electrical
connection orientation in lock
cylinder housing guide.

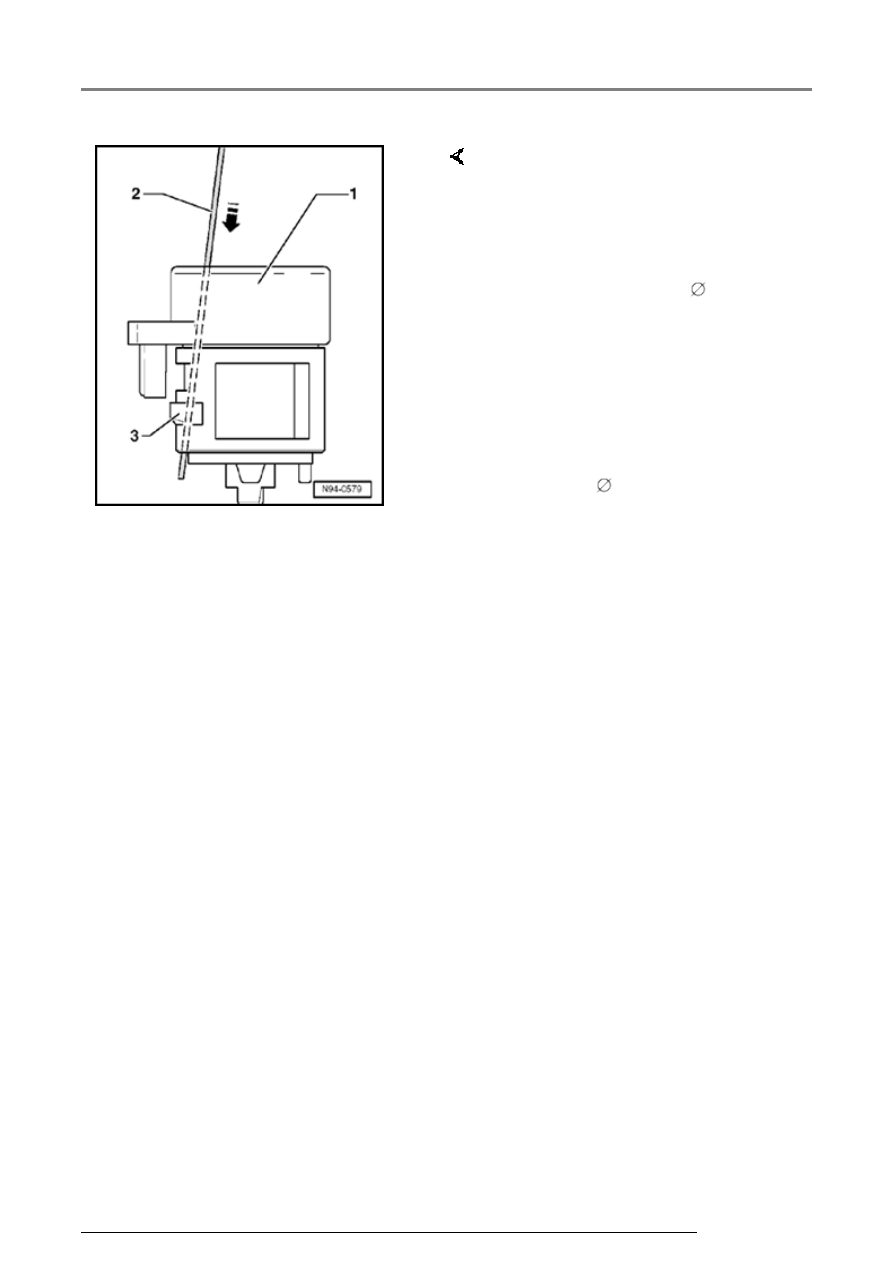

-  Release lock cylinder securing

lever using wire -arrow- and
remove lock cylinder from
steering lock housing.

1 - Lock cylinder

2 - Steel wire (approx.

 1.2 mm)

3 - Securing lever

-  Insert ignition key in lock cylinder

and turn to position "Drive".

-  Release securing lever using wire

(approx.

 1.2 mm) and insert

lock cylinder in steering lock
housing.

-  Pull wire out of lock cylinder and

ensure lock cylinder is secured
properly in steering lock housing.

Ignition/starter switch and lock cylinder

13/2/2005

94-66





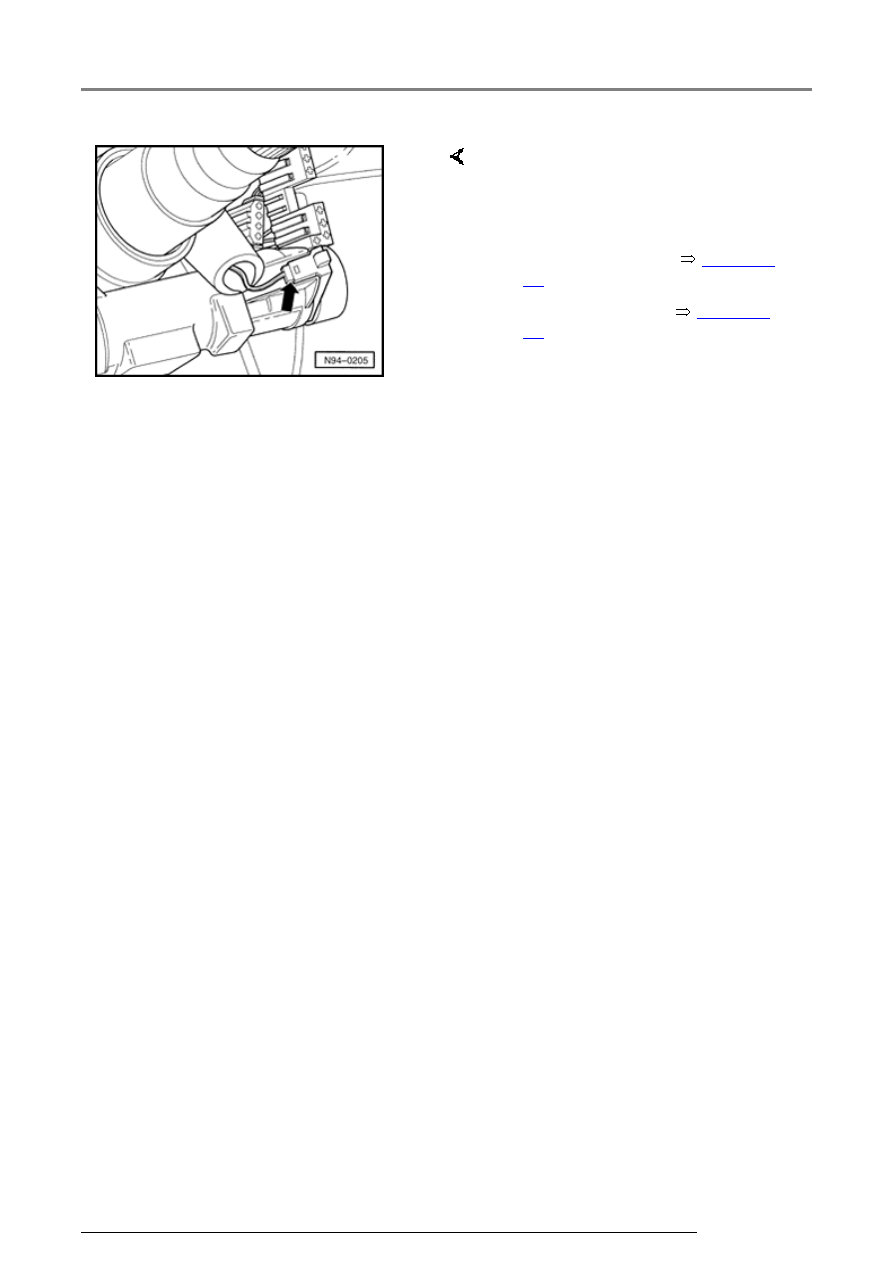

-  Where applicable, reconnect

immobilizer reading coil electrical
connector -arrow- to lock cylinder.

-  Install steering column switches

and steering wheel



Page 94-

55

 .

-  Reconnect battery



Page 27-

39

 .

Ignition/starter switch and lock cylinder

13/2/2005

94-67







Ignition/starter switch, removing and
installing







CAUTION!







Before beginning repairs on the electrical
system:









Obtain the anti-theft radio security code.







Switch off all electrical consumers.









Switch ignition off and remove ignition
key.









Disconnect negative ( - ) battery terminal.







When disconnecting and reconnecting
battery terminals, observe all applicable
Notes and torque specifications, as well as
instructions on performing OBD program
and electrical system function checks as
specified in this Repair Manual



Page 27

39

 .





Removing





-  Disconnect battery



Page 27-39

 .





-  Remove steering column switches



Page 94

55

 .





-  Disconnect electrical connector from

ignition/starter switch.



-  Remove locking paint on securing screws

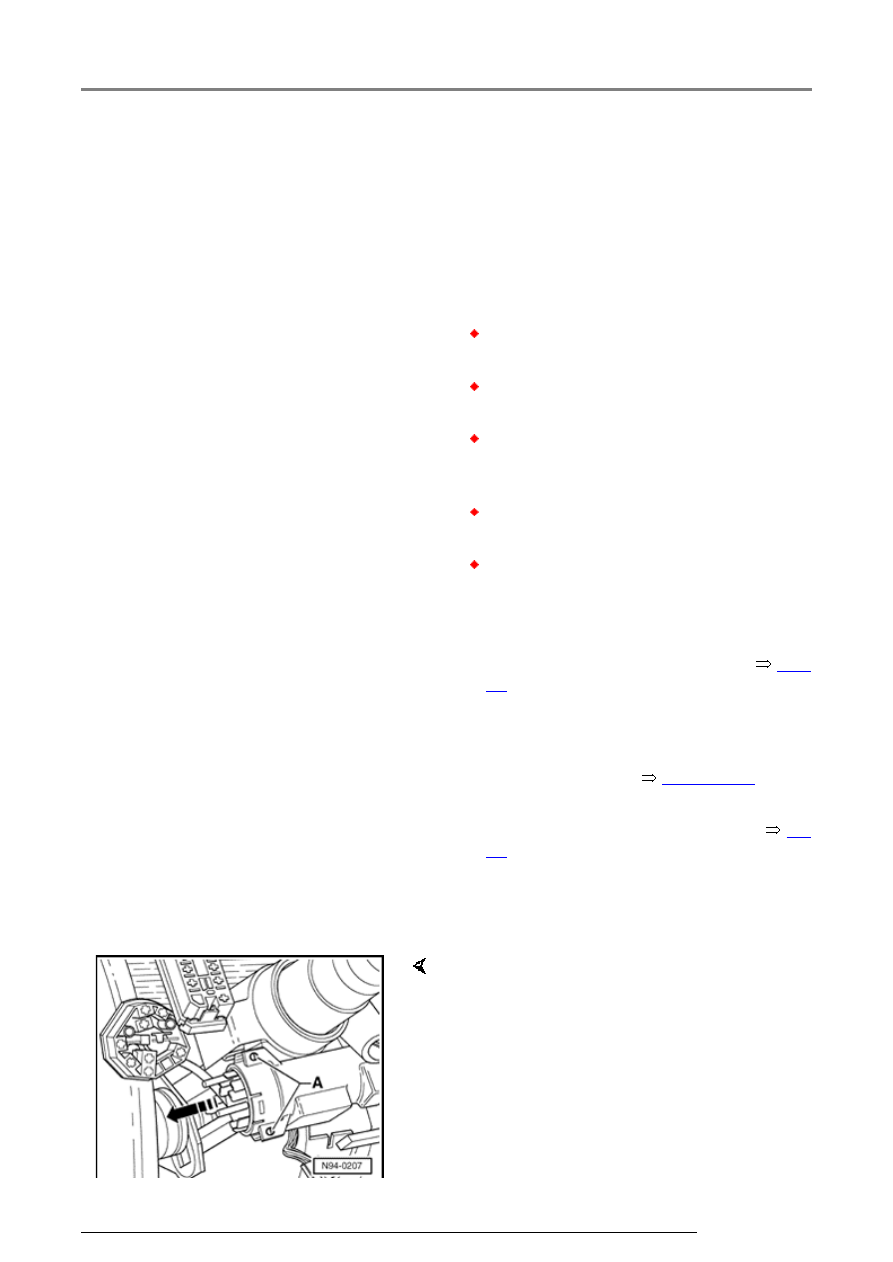

-  Loosen two securing screws -A- slightly and pull

ignition/starter switch out from steering lock
housing in direction of -arrow-.

Ignition/starter switch and lock cylinder
