Volkswagen Golf / Golf GTI / Jetta. Manual - part 40

installing



Fig. 7



 Removing

and
installing



Page

15-69

 ,

Removing
and
installing
camshaft

Valve gear, servicing

15-54





6 - Camshaft

roller
chain

 Mark

direction of
rotation.
before
removing
(installation
position)



Page 13-
11

 , Fig. 1

 Installing



Page

15-39

 ,

Adjusting
valve
timing

7 - Exhaust

camshaft
timing
adjuster

 Marking:

32A

 Turn

engine
over only
when
camshaft
timing
adjuster
is
installed

 Checking

camshaft
timing
adjustment



Page

15-82



 Installing



Page

15-39

 ,

Adjusting
valve
timing

Valve gear, servicing

8 - 60 Nm +

1

/

4

 turn

(90  )
further

 Replace

 Contact

surface
of sensor
wheel on
bolt head
must be
dry for
assembly

 To

remove
and
install,
use a 32
mm open
end
wrench
on
camshaft
to
counter-
support



Page

15-69

 ,

Removing
and
installing
camshaft

Valve gear, servicing

15-55

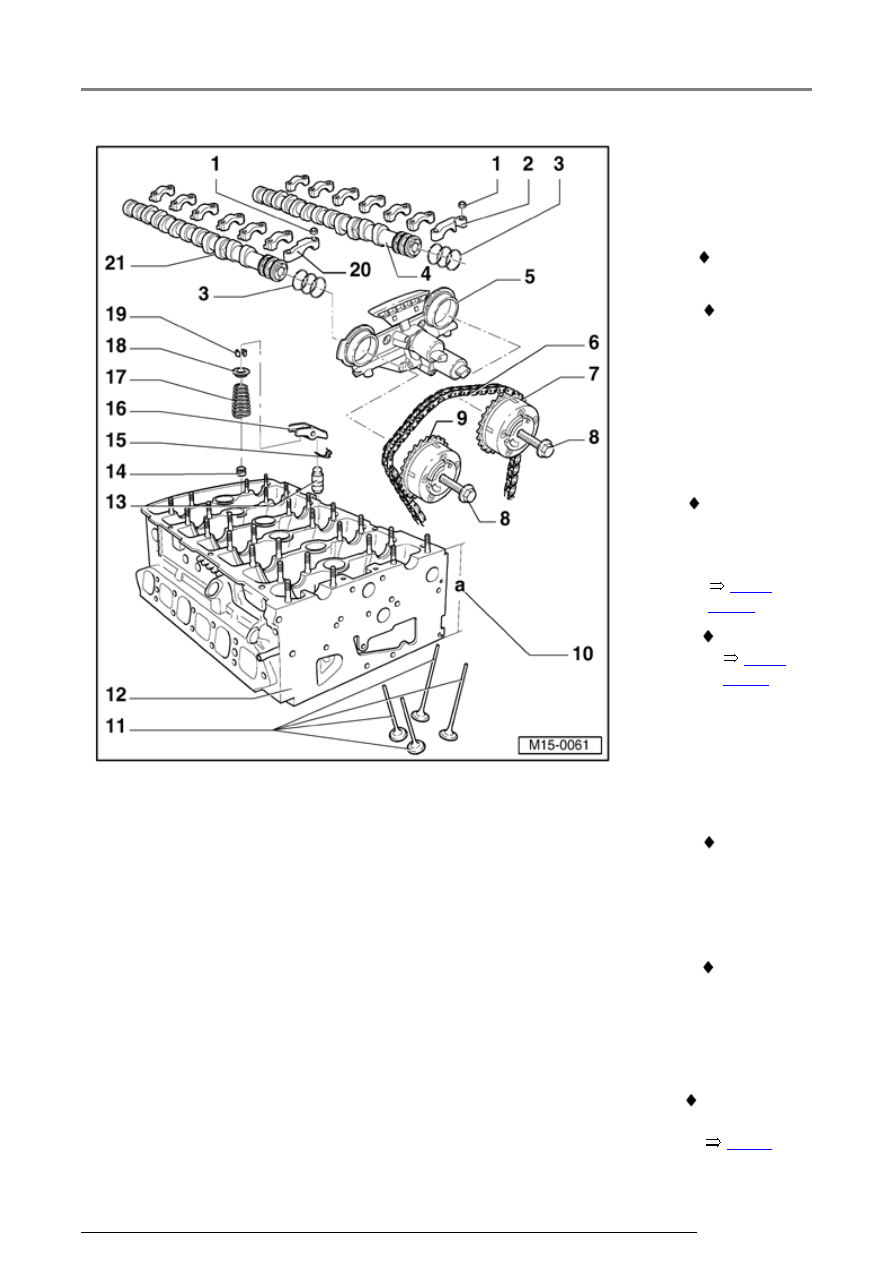

9 - Intake

camshaft
timing
adjuster

 Markings:

24E

 Turn

engine
over only
when
camshaft
timing
adjuster
is
installed

 Checking

camshaft
timing
adjustment



Page

15-82



 Installing



Page

15-39

 ,

Adjusting
valve
timing

10 - Cylinder

head
height

 Minimum

height: a
= 139.9
mm

11 - Valves

 Do not

rework,
only
lapping-
in is
permitted

 Valve

dimensions



Fig. 4



Valve gear, servicing
