Таблица запасных частей
№ | Номер детали | Наименование запчасти | |
- | 2641 4230 01 89 | Repair Kit Consisting of : | |
- | 2647 4230 01 05 | Repair Kit Consisting of : | |
6 | Split Pin | ||
6 | Split Pin | ||
11 | Seal Assy. | ||
11 | Seal Assy. | ||
14 | Breather Tube | ||
14 | Breather Tube | ||
15 | Elbow | ||
15 | Elbow | ||
17 | Diaphragm | ||
17 | Diaphragm | ||
22 | Sealing Ring | ||
22 | Sealing Ring | ||
23 | Bearing | ||
23 | Bearing | ||
24 | Sealing Ring | ||
24 | Sealing Ring | ||
27 | Seal (Ram) | ||
27 | Seal (Ram) | ||
28 | Bearing (Ram) | ||
28 | Bearing (Ram) | ||
32 | Washer | ||
32 | Washer | ||
34 | Spring Dowel Sleeve | ||
34 | Spring Dowel Sleeve | ||
36 | Sealing Ring | ||
36 | Sealing Ring | ||

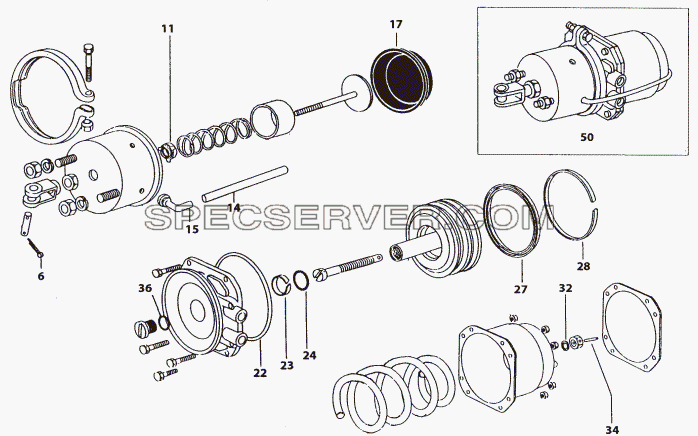

50 | 2782 4370 01 50 | Assy. Rear Brake Actuator ((T-12/12) |
№ | Номер детали | Наименование запчасти | |
- | 2573 4242 00 01 | Repair Kit Consisting of : | |
- | Grease Sachet | ||
2 | Spring | ||
3 | Valve | ||
5 | Filter | ||
6 | Strainer Plate | ||
7 | Split Pin | ||
9 | Sealing Ring | ||
11 | Shim | ||
12 | Shim | ||
13 | Shim | ||
15 | Sealing Ring | ||
16 | Roller | ||
19 | Tension Pin | ||
23 | Gaiter | ||
26 | Spring | ||

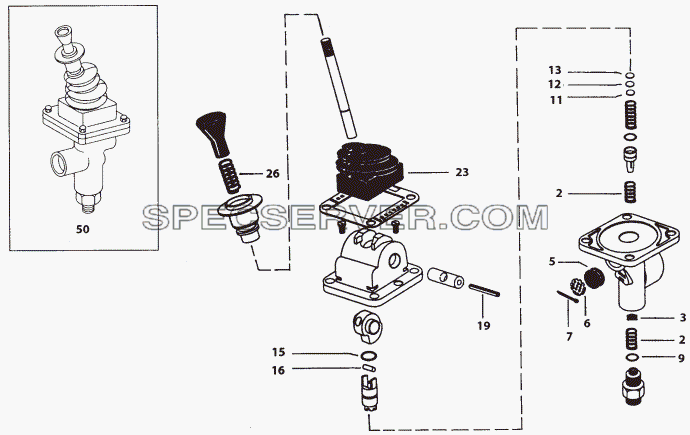

50 | 2643 4370 01 16 | Assy. Graduated Hand Brake Valve | |
50 | 2643 4370 01 17 | Graduated Hand Brake Valve |
№ | Номер детали | Наименование запчасти | |
- | 2573 4370 01 96 | Repair Kit Consisting of : | |
- | Grease Sachet | ||
3 | Gasket | ||
5 | Valve | ||
6 | Spring | ||
7 | Diaphragm Assy. | ||
12 | Dust Cover | ||

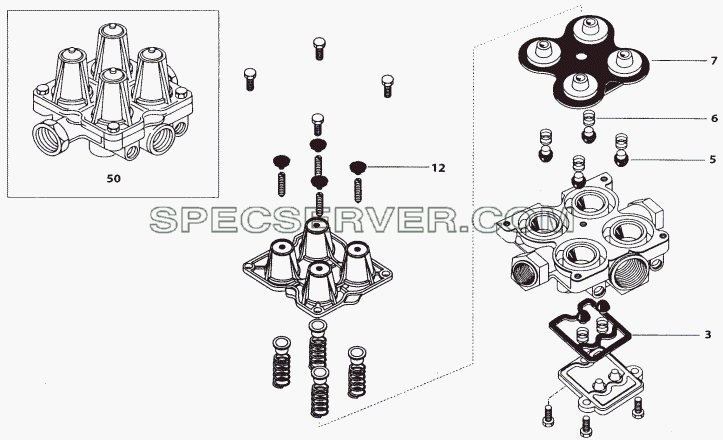

50 | 2641 4370 01 41 | Quadr.Sys. Prot. Valve (Hi Pr) |
№ | Номер детали | Наименование запчасти | |
- | 2523 4015 01 23 | Repair Kit for Air Cylinder Consisting of: | |
- | 2523 4015 01 24 | Ball Socket Joint Assy. Consisting of: | |
- | Grease Sachet | ||
3 | Bush | ||
5 | Piston Seal | ||
9 | Wiper Seal | ||
13 | Ball Socket | ||
14 | Spring Ring | ||
14 | Spring Ring | ||
15 | Locking Ring | ||
15 | Locking Ring | ||

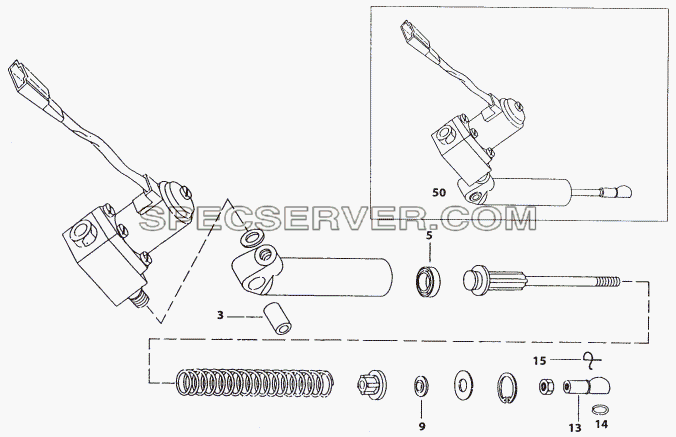

50 | 2641 5420 99 38 | Air Cylinder With Magnetic Valve, 12 V | |
50 | 2770 5424 99 04 | Assy. Magnetic Valve 24 V (Exhaust Brake) |
№ | Номер детали | Наименование запчасти | |

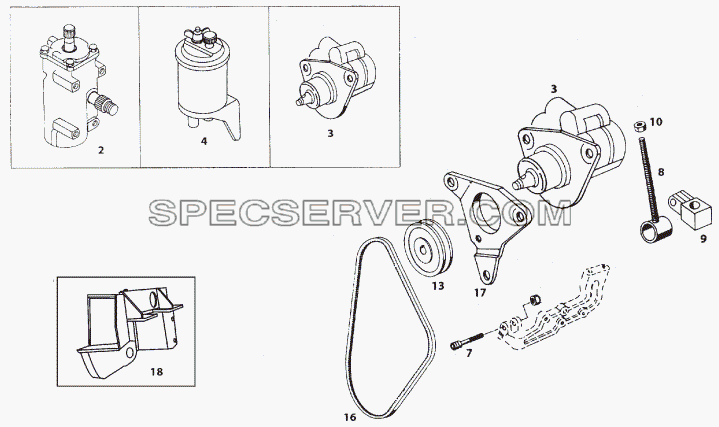

2 | 2641 4620 01 82 | Assy. Power Steering Gear Box (ZF) | |
3 | 2573 2310 01 01 | Assy. Power Steering Pump (ZF) | |
4 | 2641 4680 01 38 | Assy. Power Steering Hydraulic Tank (ZF) | |
7 | 2525 2311 67 05 | Pin (Stgr. Pump with Bracket to Fuel Filter Bracket) | |
8 | 2525 2340 01 05 | Clamping Lever Assy. | |
9 | 314 155 02 28 | Clamping Piece | |
10 | 352 155 02 72 | Clamping Nut | |
13 | 2525 2340 70 05 | Pulley (Power Steering Pump) | |
16 | 2600 2015 63 02 | V Belt (Cogged) 980 mm | |
17 | 2525 2340 33 04 | Bracket, Hyd. Pump (ZF) | |
18 | 2641 4620 01 80 | Assy. Bracket Steering Gear Box Mounting |
№ | Номер детали | Наименование запчасти | |

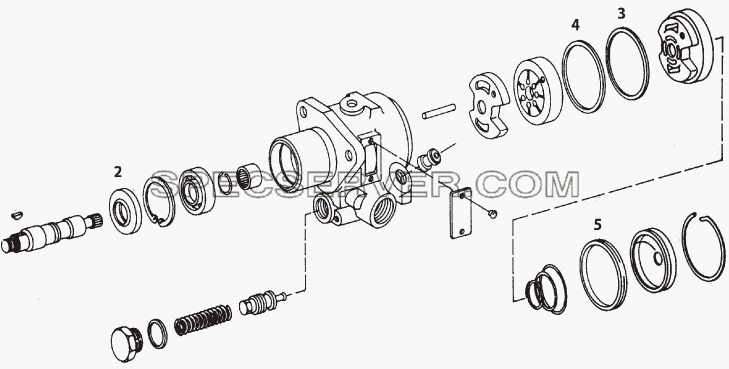

- | 2573 2310 01 02 | Pump Seal Kit, ZF, Consisting of : | |
1 | 2527 2311 01 03 | Assy Power Steering Pump (ZF) | |
2 | Oil Seal | ||
3 | 'O' Ring | ||
4 | Support Ring | ||
5 | Protecting Sealing Ring |
№ | Номер детали | Наименование запчасти | |
- | 2573 4621 01 02 | Seal Kit (Power Steering Gear Box) Consisting of : | |
- | Gasket | ||
- | Gasket | ||
- | Support Ring | ||
1 | 2641 4620 01 82 | Assy. Power Steering Gear Box (ZF) | |
2 | Dust Seal | ||
4 | ‘O’ Ring | ||
12 | ‘O’ Ring | ||
13 | ‘O’ Ring | ||
14 | Sealing Ring | ||
21 | Sealing Nut | ||
22 | ‘O’ Ring | ||
23 | ‘O’ Ring | ||
29 | Protective Cap | ||
35 | Gasket | ||
36 | Gasket | ||
37 | Gasket | ||
38 | Gasket | ||
39 | Gasket |
№ | Номер детали | Наименование запчасти | |
1 | 2641 4680 01 38 | Assy. Power Steering Hydraulic Tank (ZF) | |
2 | 2573 4440 01 28 | Assy. Filter | |
3 | Dipstick Assy. |
