Установка щётки стеклоочистителя

›

Сдвиньте щётку стеклоочистителя против стрелки

3

 до фиксации. Про-

верьте надёжность фиксации щётки стеклоочистителя.

›

Опустите поводок щётки к стеклу.

›

Включите зажигание и нажмите переключатель в направлении стрелки

» илл. 318

.

Поводки щёток устанавливаются в исходное положение.

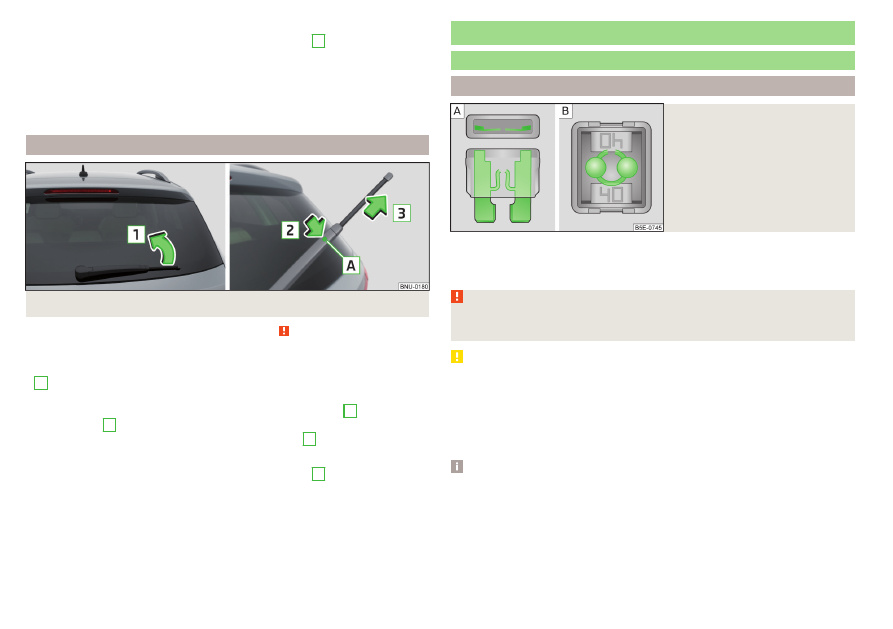

Замена щётки очистителя заднего стекла

Илл. 320  Замена щётки стеклоочистителя заднего стекла



Сначала прочтите и примите к сведению   на стр 301.

Снятие щётки стеклоочистителя

›

Откиньте поводок стеклоочистителя от стекла в направлении стрелки

1



» илл. 320

.

›

Откиньте щётку в том же направлении до упора.

›

Удерживая поводок неподвижным, нажмите на фиксатор

A

 в направле-

нии стрелки

2

.

›

Снимите щётку с поводка в направлении стрелки

3

.

Установка щётки стеклоочистителя

›

Сдвиньте щётку стеклоочистителя против стрелки

3

 до фиксации. Про-

верьте надёжность фиксации щётки стеклоочистителя.

›

Опустите поводок щётки к стеклу.

Предохранители и лампы накаливания

Предохранители



Введение

Илл. 321

Перегоревший предохрани-

тель

Отдельные цепи защищены плавкими предохранителями. Перегоревший

предохранитель можно узнать по выгоревшей металлической проволочке

» илл. 321

 /.

ВНИМАНИЕ

Перед любыми работами в моторном отсеке необходимо прочитать и

соблюдать предупреждающие указания

» стр. 275

.

ОСТОРОЖНО

■

Замените неисправный предохранитель на новый того же номинала.

■

Если новый предохранитель снова быстро перегорел, обратитесь за по-

мощью на сервисное предприятие.

■

Никогда «не ремонтируйте» предохранители и не заменяйте их предо-

хранителями большего номинала — опасность возгорания, опасность по-

вреждения другой электрической системы.

Примечание

■

Рекомендуем, иметь в а/м всегда запасные предохранители.

■

К одному предохранителю могут относиться несколько потребителей. К

одному потребителю могут относиться несколько предохранителей.

302

Самостоятельные действия в сложных ситуациях

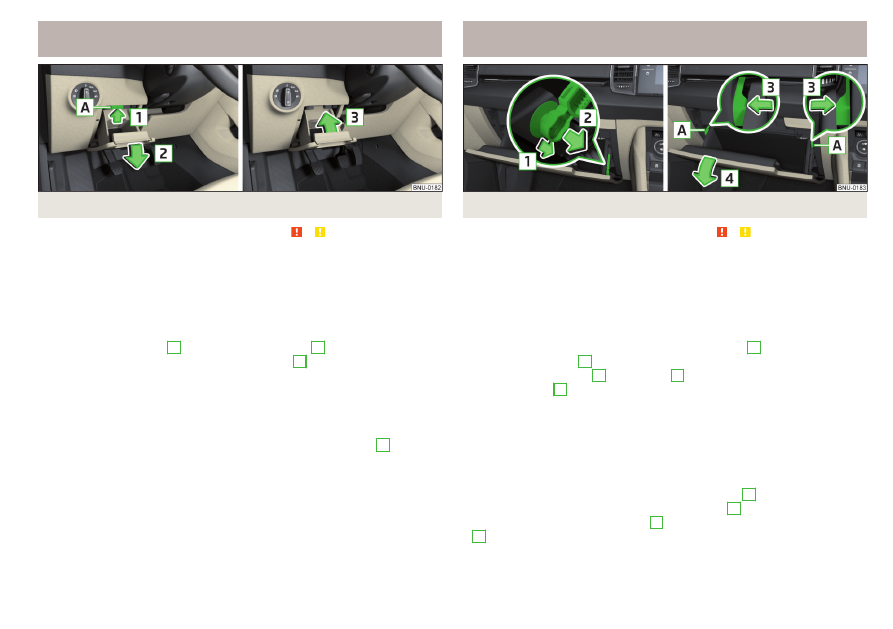

Предохранители в передней панели: автомобиль

с левосторонним расположением рулевого управления

Илл. 322  Вещевой отсек со стороны водителя



Сначала прочтите и примите к сведению   и   на стр 302.

Блок предохранителей находится за вещевым отделением со стороны во-

дителя.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Откройте вещевой ящик со стороны водителя.

›

Нажмите на фиксатор

A

 в направлении стрелки

1



» илл. 322

 и открой-

те крышку отделения в направлении стрелки

2

.

›

Достаньте пластиковые клещи для предохранителей из-под крышки

блока предохранителей в моторном отсеке

» илл. 325

 на стр. 305.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место

новый предохранитель.

›

Верните клещи на прежнее место.

›

Закройте отделение, прижав крышку в направлении стрелки

3

 до от-

чётливой фиксации.

Предохранители в передней панели: автомобиль

с правосторонним расположением рулевого управления

Илл. 323  Вещевой ящик со стороны переднего пассажира



Сначала прочтите и примите к сведению   и   на стр 302.

Блок предохранителей находится за вещевым ящиком со стороны перед-

него пассажира.

Извлечение вещевого отделения и замена предохранителя

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Откройте вещевой ящик со стороны переднего пассажира.

›

Открепите тормозную тягу в направлении стрелки

1

 и снимите в на-

правлении стрелки

2



» илл. 323

.

›

Разблокируйте упоры

A

 по стрелке

3

, отделение откроется в направ-

лении стрелки

4

.

›

Достаньте пластиковые клещи для предохранителей из-под крышки

блока предохранителей в моторном отсеке

» илл. 325

 на стр. 305.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место

новый предохранитель.

›

Верните клещи на прежнее место.

Закрывание вещевого отделения

›

Закройте отделение в противоположном стрелке

4

 направлении.

›

Надавите, преодолевая сопротивление упоров

A

.

›

Вставьте стопор против стрелки

2

 и зафиксируйте его против стрелки

1

.

›

Закройте отделение (для закрывания нужно приложить некоторое уси-

лие) до отчётливой фиксации крышки.

303

Предохранители и лампы накаливания

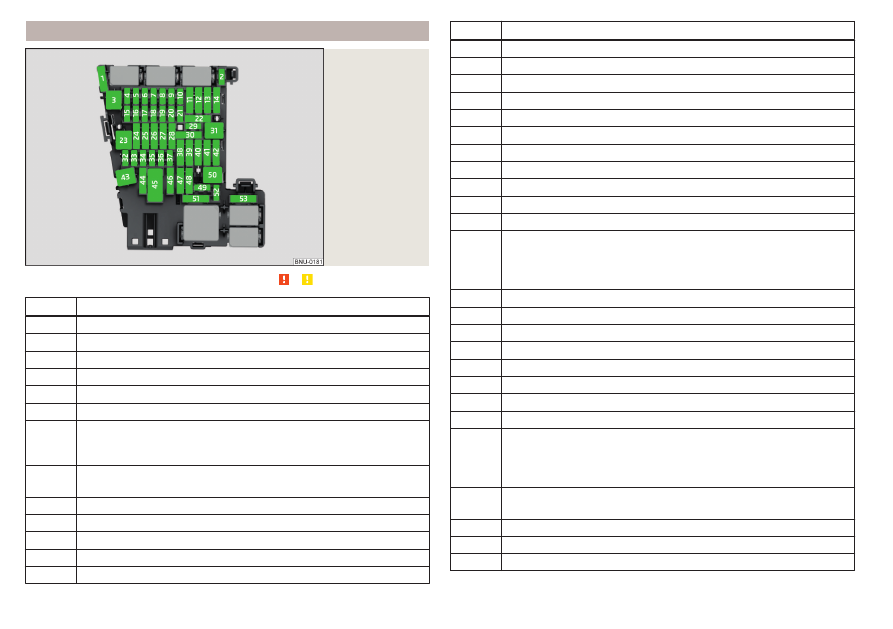

Назначение предохранителей в передней панели

Илл. 324

Предохраните-

ли



Сначала прочтите и примите к сведению   и   на стр 302.

№

Потребители

1

Система SCR (AdBlue

®

)

2

подогрева рулевого колеса

3

Не используется

4

Не используется

5

Шина данных

6

Датчик сигнализации

7

Климатическая установка, приёмник дистанционного управле-

ния автономного отопителя, обогрев заднего стекла, автомати-

ческая коробка передач

8

Переключатель освещения, датчик дождя, стояночный тормоз,

эстетическая подсветка, фары

9

Подрулевой переключатель

10

Дисплей системы Infotainment

11

Освещение слева

12

Infotainment

13

Преднатяжитель ремня безопасности — левая сторона

№

Потребители

14

Вентилятор климатической установки и отопителя

15

Электропривод регулировки рулевой колонки

16

Разъёмы USB, диагностический разъём, Phonebox

17

Комбинация приборов, аварийный вызов

18

Камера заднего вида

19

Система KESSY

20

Система SCR (AdBlue

®

)

21

полный привод

22

Тягово-сцепное устройство (ТСУ)

23

Подъёмно-сдвижной люк

24

Свет справа

25

Центральный замок: передняя и задняя двери с левой стороны,

стеклоподъёмники слева, левое наружное зеркало заднего ви-

да: обогрев, функция складывания зеркала, регулировка поло-

жения зеркального элемента

26

Подогрев передних сидений

27

Освещение салона

28

Тягово-сцепное устройство (ТСУ)

29

Не используется

30

Не используется

31

Не используется

32

Парковочный ассистент, парковочный автопилот

33

Подушки безопасности

34

Климатическая установка, выключатель фонарей заднего хода,

зеркала с автоматическим затемнением, подогрев сидений, сто-

яночный тормоз, переключатель освещения, панель переключа-

телей, разъёмы USB

35

Диагностический разъём, передняя камера, ассистент контроля

дистанции спереди (например, ACC, Front Assist)

36

Светодиодные фары — справа

37

Светодиодные фары — слева

38

Тягово-сцепное устройство (ТСУ)



304

Самостоятельные действия в сложных ситуациях

№

Потребители

39

Центральный замок: передняя и задняя двери с правой стороны,

стеклоподъёмники справа, правое наружное зеркало заднего

вида: обогрев, функция складывания зеркала, регулировка по-

ложения зеркального элемента

40

Розетка 12 В

41

Преднатяжители ремней безопасности — правая сторона

42

Механизм блокировки крышки багажного отсека, механизм бло-

кировки задних дверей, механизм блокировки крышки лючка

заливной горловины, омыватель фар, омыватель ветрового и

заднего стёкол

43

Усилитель аудиосистемы

44

Тягово-сцепное устройство (ТСУ)

45

Элементы управления электрооборудования сиденья водителя

46

Розетки 230 В

47

Стеклоочиститель заднего стекла

48

Распознавание «слепых зон»

49

Пуск двигателя, выключатель педали сцепления

50

Открывание крышки багажного отсека

51

Подогрев заднего сиденья

52

Не используется

53

Обогрев заднего стекла

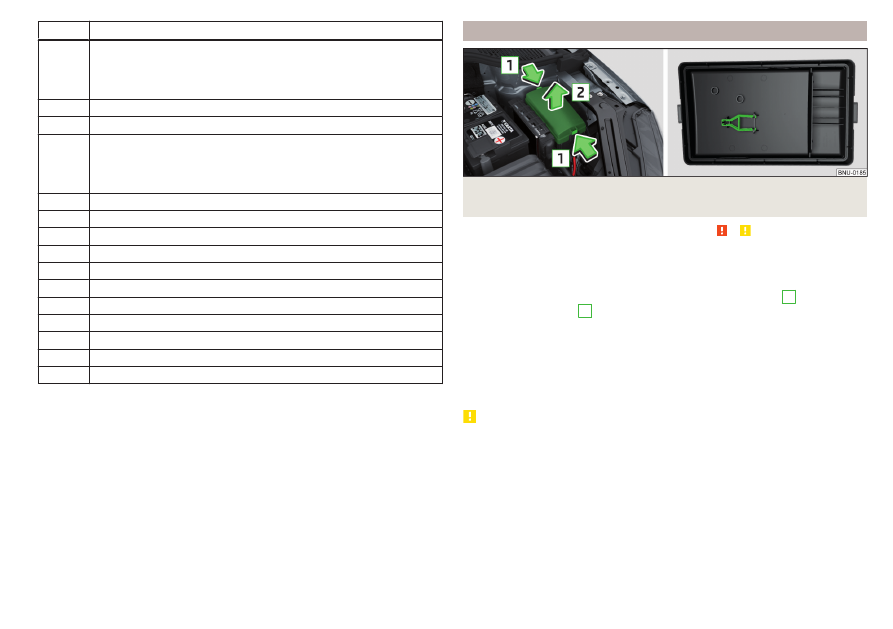

Предохранители в моторном отсеке

Илл. 325  Крышка блока предохранителей: снятие крышки/пласт-

массовый пинцет для предохранителей



Сначала прочтите и примите к сведению   и   на стр 302.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-

требители.

›

Одновременно сожмите фиксаторы крышки по стрелкам

1

 и снимите

крышку по стрелке

2



» илл. 325

.

›

Достаньте пластмассовый пинцет для предохранителей из-под крышки

блока предохранителей

» илл. 325

.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место

новый предохранитель.

›

Верните клещи на прежнее место.

›

Установите крышку и, нажав на фиксаторы, заприте её

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке все-

гда правильно, иначе вода может попасть в блок предохранителей —

опасность повреждения автомобиля!

305
