Назначение предохранителей в моторном отсеке

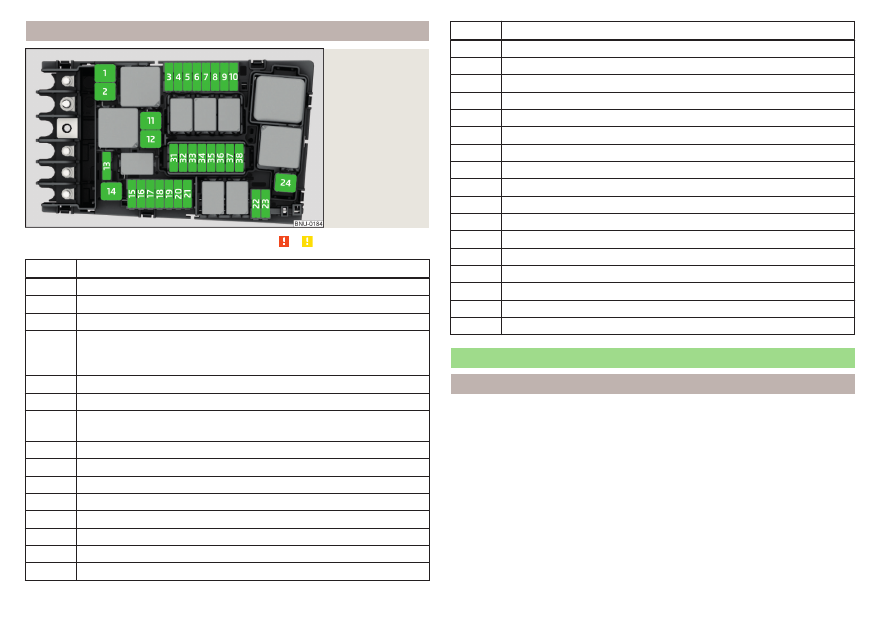

Илл. 326

Предохраните-

ли



Сначала прочтите и примите к сведению   и   на стр 302.

№

Потребители

1

ESC, стояночный тормоз

2

ESC

3

Система управления двигателя

4

Вентилятор радиатора, датчик уровня и температуры масла,

электрический дополнительный отопитель, SCR (AdBlue

®

), ком-

поненты двигателя

5

Компоненты двигателя

6

Датчик давления в тормозной системе

7

Насос ОЖ, заслонка системы выпуска ОГ, компоненты двигате-

ля

8

Лямбда-зонд, датчик NOx

9

Свечи накаливания, расходомер воздуха, компоненты двигателя

10

Топливный насос

11

Дополнительный электрический отопитель

12

Дополнительный электрический отопитель

13

Автоматическая коробка передач

14

обогрев ветрового стекла

15

Звуковой сигнал

№

Потребители

16

Не используется

17

ESC, система управления двигателя, катушка главного реле

18

Шина данных, модуль данных АКБ

19

Стеклоочиститель ветрового стекла

20

Противоугонная сигнализация

21

Не используется

22

Система управления двигателя

23

Стартер

24

Дополнительный электрический отопитель

31

Вакуумный насос тормозной системы

32

Не используется

33

Масляный насос АКП

34

Не используется

35

Не используется

36

Не используется

37

Автономный отопитель

38

Не используется

Лампы накаливания



Введение

В этом руководстве по эксплуатации описывается только замена ламп, ко-

торые можно заменить самостоятельно и без осложнений. Замену осталь-

ных ламп или светодиодов производите на сервисном предприятии.
При неуверенности мы рекомендуем производить замену ламп накалива-

ния на сервисном предприятии или обращаться к квалифицированным

специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-

ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогичного

исполнения. Маркировка находится на цоколе или на колбе лампы.



306

Самостоятельные действия в сложных ситуациях

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном

предприятии.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочитать и

соблюдать предупреждающие указания

» стр. 275

.

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

■

Лампы накаливания H7 и H8 находятся под давлением и при замене

могут лопнуть — опасность травмирования! Перед заменой этих ламп

мы рекомендуем надеть перчатки и защитные очки.

ОСТОРОЖНО

■

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

■

Крышку лампы накаливания следует устанавливать в фаре всегда пра-

вильно, иначе в фару может попасть вода или грязь — опасность повре-

ждения фары.

Примечание

Рекомендуем, иметь в а/м коробочку с запасными лампами накаливания.

Расположение ламп накаливания в передних галогенных фарах

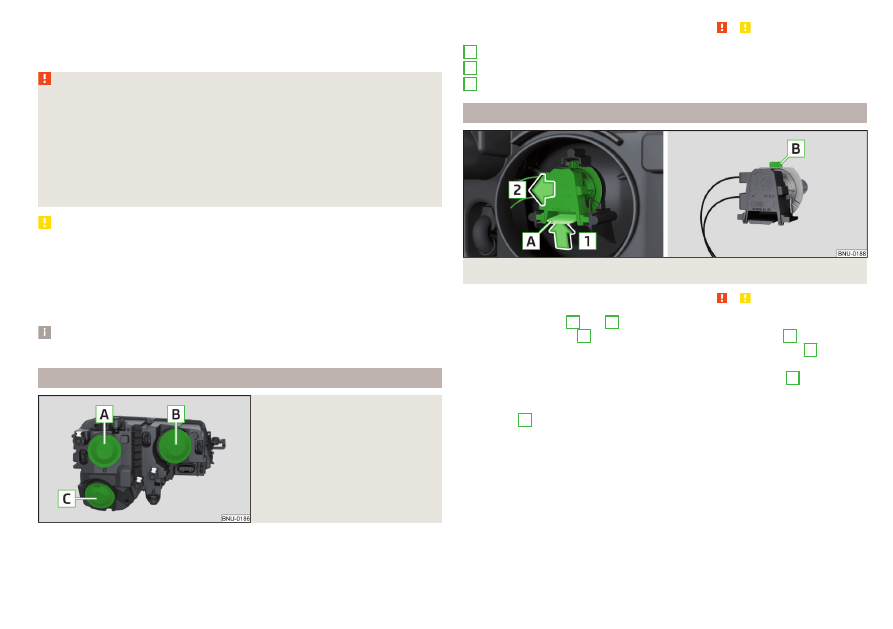

Илл. 327

Левая передняя фара



Сначала прочтите и примите к сведению   и   на стр 307.

Ближний свет
Дальний свет, указатели поворотов и габаритный огонь
Противотуманные фары

Замена лампы накаливания ближнего и дальнего света

Илл. 328  Замена лампы накаливания ближнего и дальнего света



Сначала прочтите и примите к сведению   и   на стр 307.

›

Снимите крышку

A

 или

B



» илл. 327

 на стр. 307.

›

Нажмите фиксатор

A

 на разъёме в направлении стрелки

1



» илл. 328

.

›

Выньте разъём с лампой накаливания в направлении стрелки

2

.

›

Отсоедините разъём.

›

Подсоедините разъём к новой лампе так, чтобы фиксатор

B

 на лампе

был направлен вверх.

›

Вставьте разъём с лампой накаливания в фару против направления

стрелки

2

 до надёжной фиксации.

A
B
C

307

Предохранители и лампы накаливания

Замена ламп габаритных огней

Илл. 329  Замена ламп габаритных огней



Сначала прочтите и примите к сведению   и   на стр 307.

›

Снимите крышку

B



» илл. 327

 на стр. 307.

›

Выступы патрона нажмите в направлении стрелок

1

 и осторожно извле-

ките патрон с лампами.

›

Возьмитесь за патрон в области

A

.

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Вставьте патрон с лампой накаливания в фару.

›

Установите крышку

B



» илл. 327

 на стр. 307.

Замена лампы накаливания в переднем указателе поворота

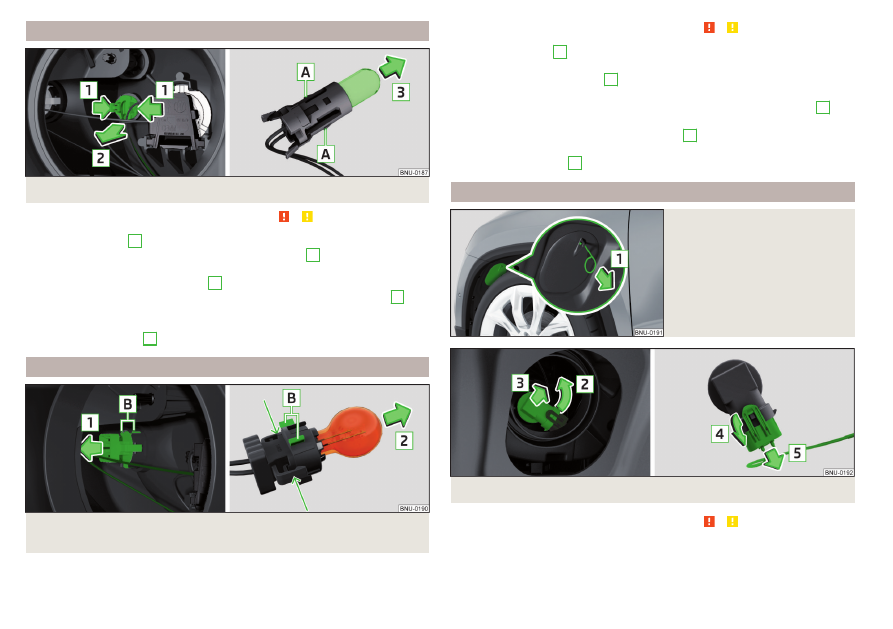

Илл. 330  Замена лампы накаливания в переднем указателе поворо-

та



Сначала прочтите и примите к сведению   и   на стр 307.

›

Снимите крышку

B



» илл. 327

 на стр. 307.

›

Извлеките патрон с лампой накаливания, покачивая из стороны в сторо-

ну, в направлении стрелки

1



» илл. 330

.

›

Возьмитесь за патрон с лампой в местах, помеченных стрелками

›

Извлеките неисправную лампу из патрона в направлении стрелки

2

.

›

Установите новую лампу накаливания в патрон до упора.

›

Задвиньте патрон с лампой фиксаторами

B

 вверх так, чтобы они вошли

в пазы на отражателе.

›

Установите крышку

B



» илл. 327

 на стр. 307.

Замена лампы противотуманной фары

Илл. 331

Снятие пластмассовой крыш-

ки

Илл. 332  Замена лампы противотуманной фары



Сначала прочтите и примите к сведению   и   на стр 307.

Для замены лампы противотуманной фары необходимо снять крышку в пе-

редней колёсной нише.



308

Самостоятельные действия в сложных ситуациях

Снятие крышки

›

Установите передние колёса так, чтобы получить доступ к нужной крыш-

ке в передней колёсной нише

» илл. 331

.

›

Вставьте крюк-съёмник для колёсных колпаков в выемку в крышке.

›

Снимите крышку, потянув за крюк по стрелке

1

.

Замена лампы

›

Снимите крышку

С



» илл. 327

 на стр. 307.

›

Поверните патрон вместе с лампой до упора в направлении стрелки

2

» илл. 332

.

›

Извлеките патрон с лампой в направлении стрелки

3

.

›

Нажмите фиксатор разъёма по стрелке

4

.

›

Отсоедините разъём в направлении стрелки

5

.

›

Подсоедините разъём к новому патрону с лампой.

›

Вставьте новый патрон с лампой в фару и поверните до упора в направ-

лении, противоположном стрелке

2

.

Установите крышку

С



» илл. 327

 на стр. 307.

Установка крышки

›

Установите крышку в соответствующий проём и прижмите

» илл. 331

.

Накладка должна надёжно зафиксироваться.

Снятие и установка заднего фонаря

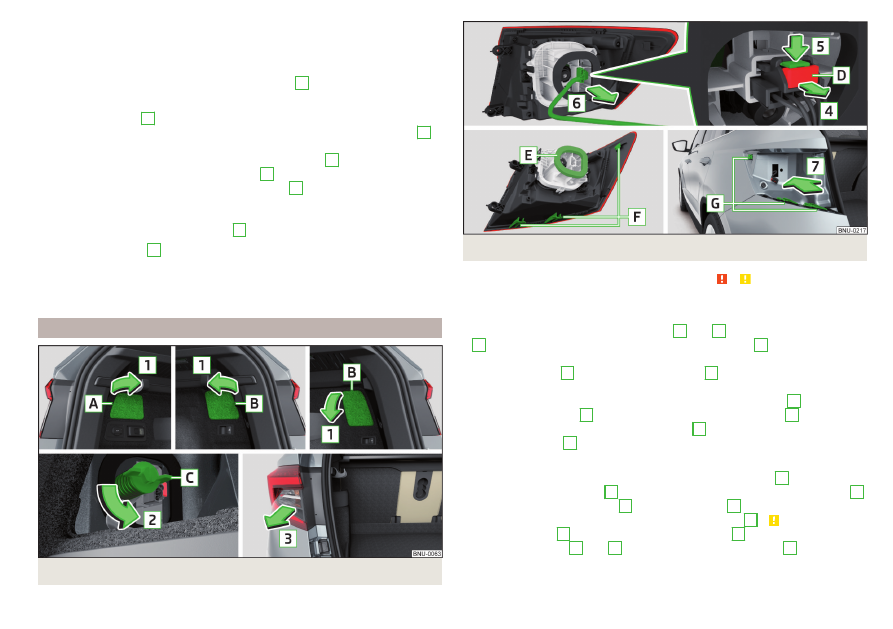

Илл. 333  Вариант открывания крышки/снятие фонаря

Илл. 334  Отсоединение разъёма/установка фонаря



Сначала прочтите и примите к сведению   и   на стр 307.

Снятие

›

Откройте крышку багажного отсека.

›

Откройте соответствующую крышку

A

 или

B

 в направлении стрелки

1



» илл. 333

. Варианты открывания правой крышки

B

 отличаются в за-

висимости от комплектации.

›

Выверните винт

C

 в направлении стрелки

2

. Винт остаётся в кузове, на

нём имеется защита от выпадания.

›

Возьмитесь за фонарь и осторожно выньте его по стрелке

3

.

›

Оттяните фиксатор

D

 на разъёме в направлении стрелки

4



» илл. 334

.

›

Отожмите фиксатор разъёма по стрелке

5

 и извлеките разъём движе-

нием по стрелке

6

.

Установка

›

Вдвинуть разъём в фонарь против направления стрелки

6



» илл. 334

.

›

Заблокируйте фиксатор

D

 в противоположном стрелке направлении

4

.

›

Вставьте фонарь планками

F

 в направляющие

G

 в кузове и осторожно

сдвиньте фонарь до упора в направлении стрелки

7



»

.

›

Закрутите винт

C

 против направления стрелки

2



» илл. 333

.

›

Закройте крышку

A

 или

B

 против направления стрелки

1

 и вставьте в

соответствующее отверстие.



309
