Dacia SuperNova (engine E7J). Manual - part 137

86

R A D IO

GENERAL

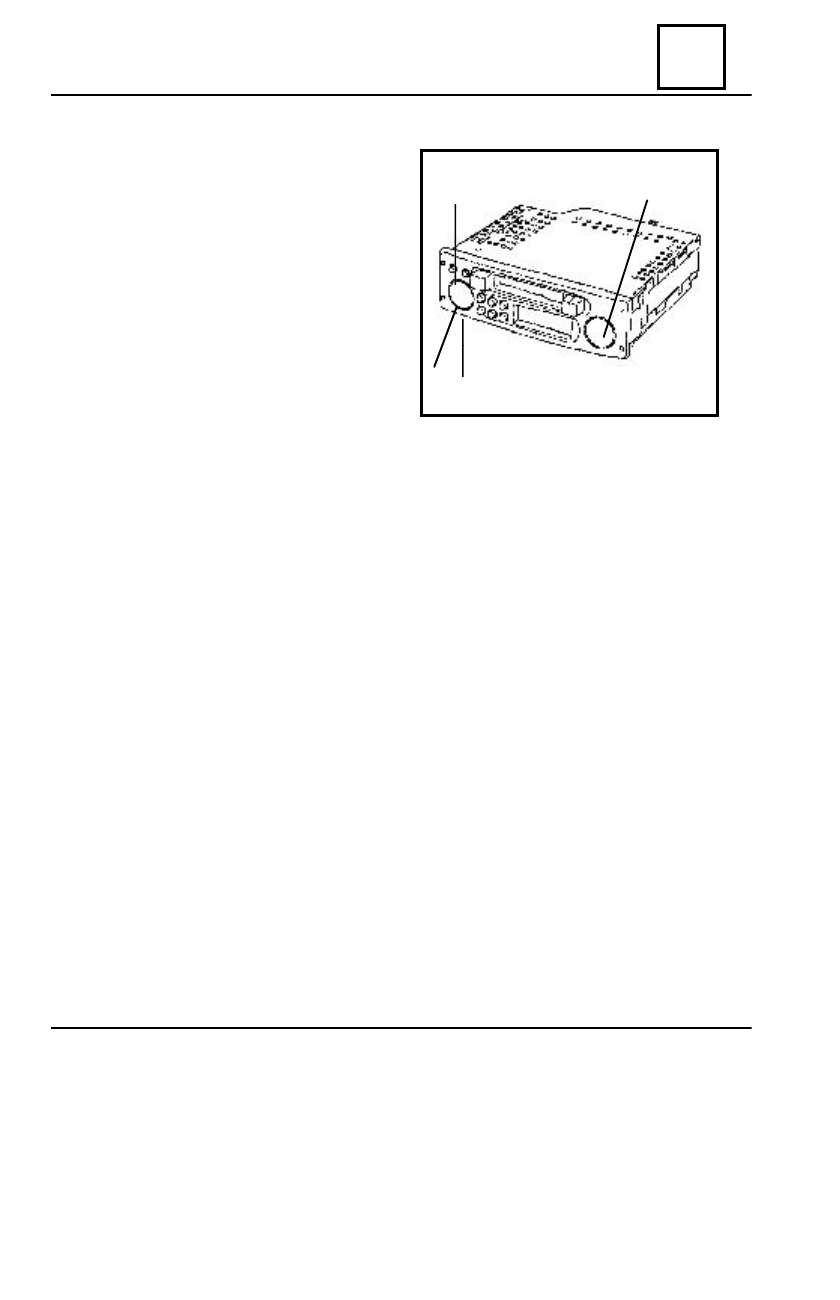

1. ON / OFF
2. Keys < and > allowing configuration

changing

3. Keys + and – allowing adjustment

changing

4. Key “ source”.

The auto radio may be fitted in radio-

cassettes version with the possibility of a CD
controlling.

86 - 1

1

3

2

4

The auto radio is ensuring the following functions:

- radio listening ( on FM four geographical areas may be programmed)
- displaying of the station name in RDS on the best transmitter ( AF function).
- receiving of traffic information ( TA function )
- receiving of short information and emergency announcements ( PTY NEWS).

Radio function

- on FM four geographical areas may be programmed

The radio receiver is using three selection modes that may be seen on the screen and approached

on the radio front side:

- manually ( MANU )
- by pre-selection (PRESET )
- in alphabetical order (LIST)

Cassettes player
This function is completely automatic, immediately the source has been selected.

NOTE : only Dolby and  both direction unwinding, with the blank searching( empty

spaces), are approachable by means of specific keys.

OBSERVATION : function MUTE by vocal synthesis or telephone, is stopping the cassette

playing.

Thermal protection
If the radio temperature is too high for an optimal operation, the volume is automatically

reduced ( without modification of the volume on the display ).

86

RADIO

GENERAL

Code protection

The radio is protected by means of a four digit code. This code is introduced by the

radio keys at each battery disconnection.

Code introduction by means of the radio keys : in order to valid one digit introduction,

push the next key ( see the operation technical book).

In case of a wrong code, the instrument is getting blocked ( one minute for the first error, two

minutes for the second error, four minutes for the third…)

After first code introduction, some configurations must be programmed ( see chapter”

configuration”).

These are remaining  programmed till battery  disconnection.

NOTE : the return to the “wave jammer” mode is possible by simultaneously push-

ing of the keys 2 and 5, putting the radio under tension. Wait then for two minutes.

Programming

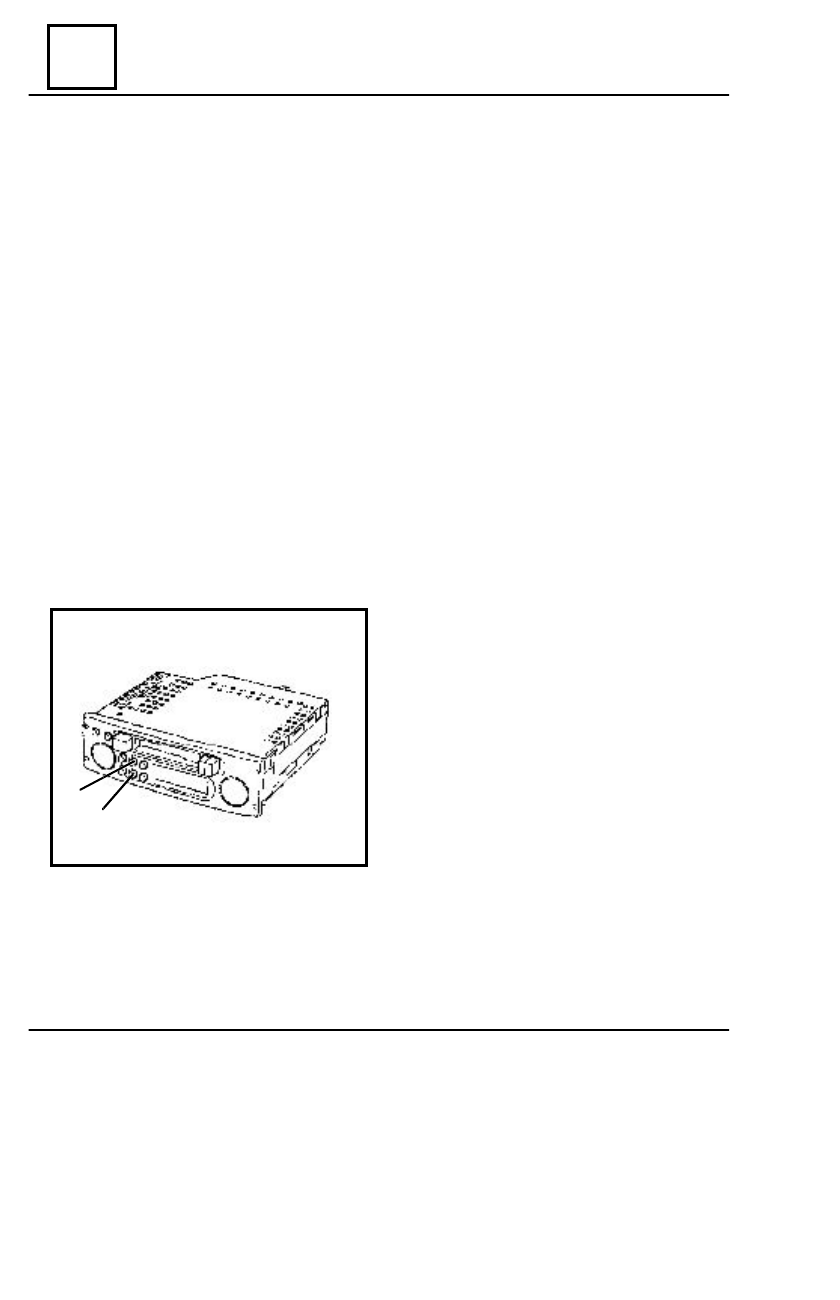

OBSERVATION : in order to select the  radio operation area, push simultaneously keys 2

and 5, putting the radio under tension. Wait then for about two minutes. Introduce the four digits
code, then:
- select the  adequate  area

86 - 2

2

5

-America
-Japab
-Asia
-Arabia
-Others (Europa, Africa, others…)

-Select the sound tonality curves:

- 0 : inactive adjustment
- 1 : Twingo
- 2 : Clio
- 3 : Mégane
- 4 : Laguna
- 5 :

Top range

- speakers number configuration – with or
without rear speakers (REAR  ON / OFF)

NOTE : it is not necessary to perform the configuration after radio code introduction,
further to a supply failure.

86

R A D IO



“ Expert “ operation mode.

In order to pass in configuration ( Expert mode), perform a long pushing (4 sec) on “source”

key until a beep is heard. This is allowing the following functions adjustment:

- AF mode activation ( automatic resetting)
- Volume modification subject to the vehicle speed (5 for maximal modification, 0 for

modification canceling)

- Loudness mode activation
- Assisted radio receiver mode activation
- Number of speakers activation ( 2  or 4)
- Manual or dynamic list selection

NOTE :  during configuration, one impulse on “source” key, is canceling the modifications.

Volume
The volume may be settled subject to vehicle speed. For the activation of this function, select

the desired volume modification curve, by means of the “Expert “ mode ( push longer on the
“source” button, until a beep is heard): 5 for maximal modification, 0 for modification canceling.

OBSERVATION : the auto radio is provided with a sound tonality modification subject to

vehicle type. To modify that, see chapter “ configuration”.

     Self-diagnostic
     This mode is allowing some main functions controlling:

- speakers testing

 by simultaneously pushing of 2 and 4 keys, the speakers are supplied one by one. The display is
enabling their location.

- reception level testing ( after frequency displaying)

by simultaneously pushing of 1 and 6 keys, the display is showing the radio reception criteria:

- 9 or letter = good reception
- 3 = defective signal
- 2 = stereo sound loosing

Keys testing
 The introduction of this mode is performed by simultaneously pushing of 3 and ON/OFF

keys. Each key pushing may be seen on display. The exit from this checking mode is automatic,
after all keys have been pushed.

GENERAL

86 - 3

86

RADIO

86 - 4

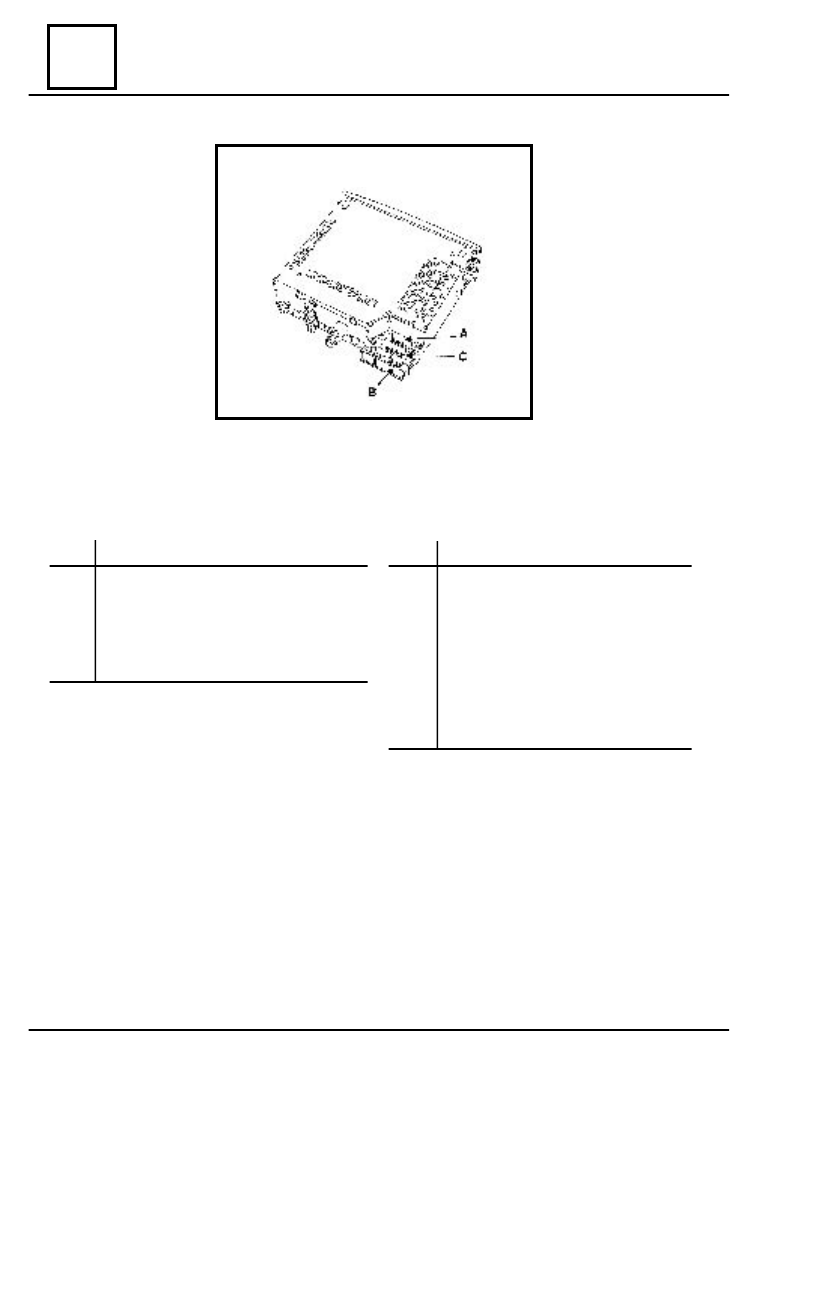

CONNECTORS



Black connector  (A)

Way                     Denomination

Brown connector  (C)

Way              Denomination

1

+ Right rear speaker

2

-

Right rear speaker

3

+ Right front speaker

4

-

Right front speaker

5

+ Left front speaker

6

-

Left front speaker

7

+ Left rear speaker

8

-

Left rear speaker

OBSERVATION : the speakers are connected in parallel on each exit.

4

Battery supply

6

Lighting supply

7

Operation supply

8

Mass

Connectors
