Dacia SuperNova (engine E7J). Manual - part 68

31

FRONT BEARING ELEMENTS

31 - 13

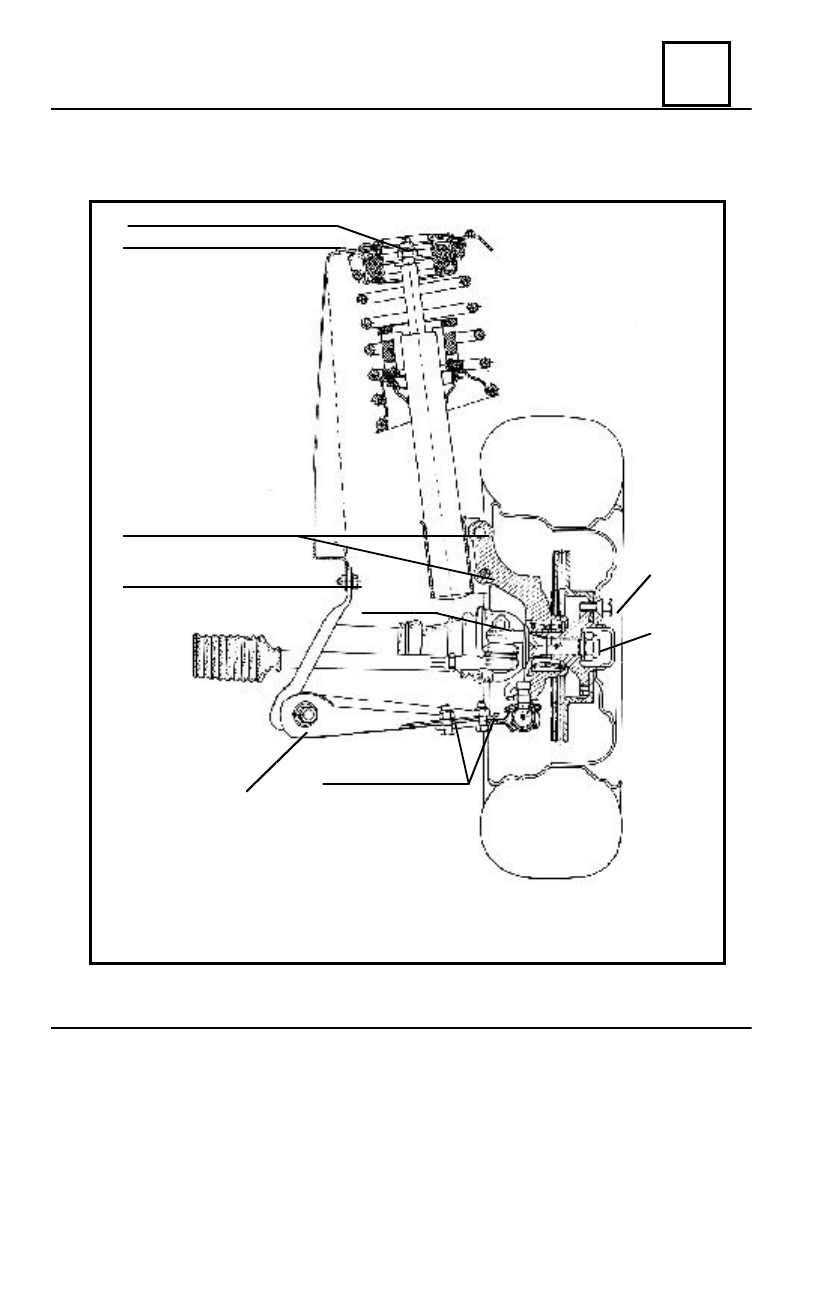

Helical springs, hydraulic shock absorber with double effect and anti-roll bar.

FRONT SUSPENSION

6  daNm

2  daNm

7,5  daNm

2,7 daNm

3,5 daNm

7,5  daNm

7,5 daNm

21 daNm

7,5 daNm

31

FRONT BEARING ELEMENTS

31 - 14

SHOCK ABSORBER, SPRING

TIGHTENING MOMENTS (daNm)

Shock absorber rod nut

6

Shock absorber lower attachment nut

7,5

Shock absorber upper attachment screws 2

The shock absorbers are stored in the spare

parts warehouses/shops in horizontal position.
In these conditions, it is possible that shock
absorbers working vertically, to get  depressed.
      Therefore, before mounting on the vehicle, it
is sufficient to perform the shock absorbers
pressing, by alternatively shifting the shock
absorber rod (upwards and downwards), the
shock absorber being in vertical position.

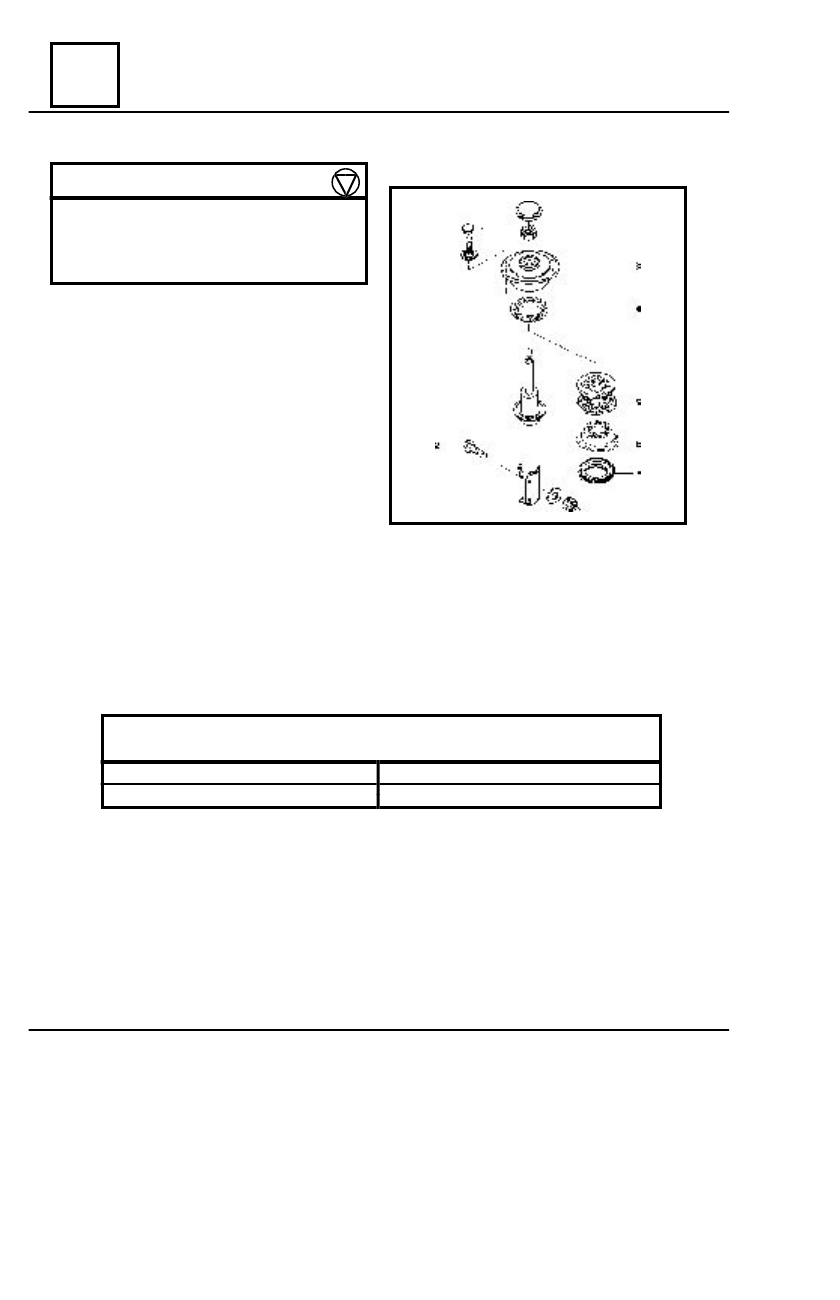

SHOCK ABSORBER

1. Upper attachment nut
2. Lower attachment screw
3. Upper catch
4. Upper plate
5. Shock buffer
6. Lower plate
7. Axial bearing

NOTE :

It is necessary that the springs of every axle have the same characteristics.

FRONT SPRING

Coil diameter (mm)

Length under load (mm)

F 12,5

194 +/- 10 / 330 daN

31

FRONT BEARING ELEMENTS

31 - 15

SPRING ASSEMBLY AND SHOCK ABSORBER

DISMOUN TING SPRI NG-SHOCK ABSOR BER ASSEMBLY OFF THE

VEHICLE

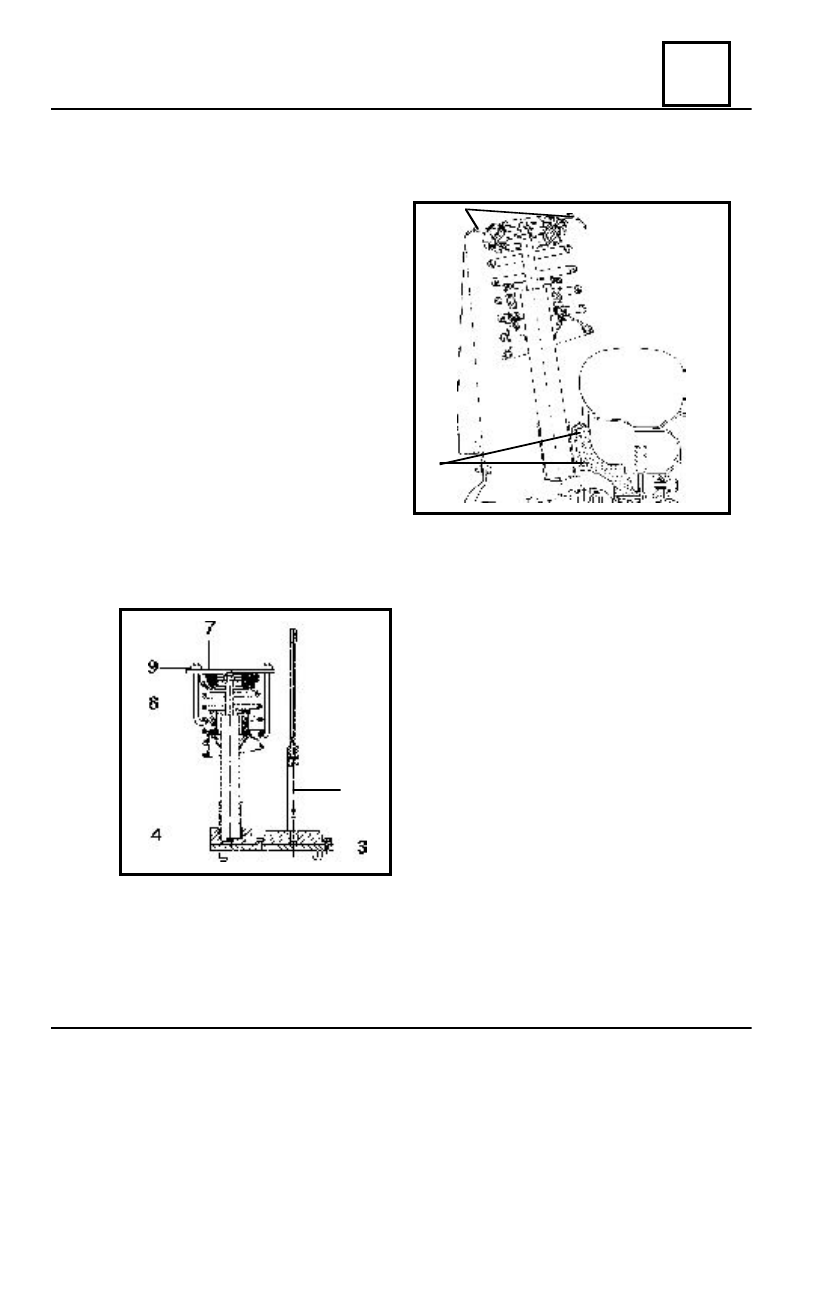

Lift the vehicle in the part where performing

the dismounting.

Dismount:

- the wheel
- the two lower attachment screws of

the shock absorber leg  (1).

- the two upper attachment screws of

the shock absorber on the carriage body (2).

Take out the assembly spring – shock

absorber, by pressing on the lower arm in
order to avoid the shock absorber came in
contact with the transmission bellows.

SEPARATE SPRING FROM SHOCK ABSORBER

Place the shock absorber on the shock

absorber support (4), of the base plate (3) of
the SUS 600 device.

Place the  compression plate (7) on the spring

upper catch and position the rods grips (8) on
the spring lower last but one coil.

Compress the spring by alternatively

tightening the nuts (9) till release it from the lower
plate of  the shock absorber.

Dismount the upper attachment nut of the shock

absorber by means of the SUS 601 wrench.

Take out the spring.
Place the spring on the SUS 600 device shaft (2).

Put on the shaft the lock bushing (6), the spacer (5), and tighten to the required moment the

crank (1) till the lock bushing (6) comes into contact with the upper catch of the shock absorber.

Unscrew alternatively the nuts (9) and take out the plate (7) and the rods grips (8).
Release the spring by means of the crank (1) and detach from the shaft (2), the upper catch of

the shock absorber, the upper plate, and the spring.

1

2

2

31

FRONT BEARING ELEMENTS

31 - 16

SPRING ASSEMBLY AND  SHOCK ABSORBER

SPRING-SHOCK ABSORBER REMOUNTING ON THE VEHICLE

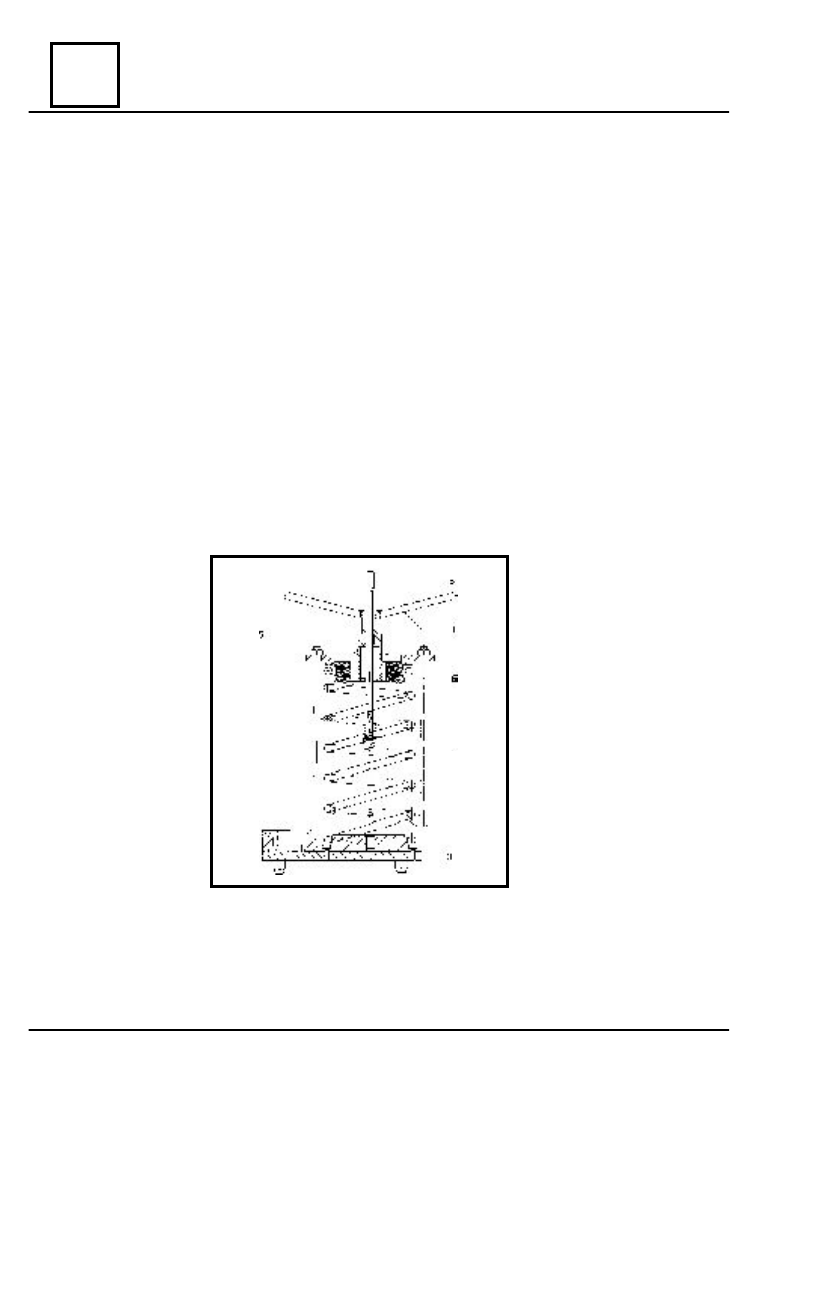

Place the  spring on  the   SUS 600 device shaft (2).
Position on the spring the upper plate and the upper catch of the shock absorber.
Put on the shaft the lock bushing (6) , the spacer (5).
Compress the spring by means of the crank (1).
Place the compression plate (7) on the upper catch and position the rods grips (8) on the

spring last but one coil.

Tighten the nuts (9) till the rods grips (2) came in contact with the spring coil.
Release the crank  (1) and detach the  compressed spring from the shaft (2).
Place the  shock absorber  in the support (4).
Place on the shock absorber the axial bearing, the lower plate, the buffer, and the spring.
Mount the upper attachment nut of the shock absorber by means of the SUS 601 wrench and

tighten at the required moment.

Unscrew the nuts (9) and take out  the plate (7) with the rods grips (8).
Mount the spring-shock absorber assembly on the vehicle in the reverse order of dismounting.
