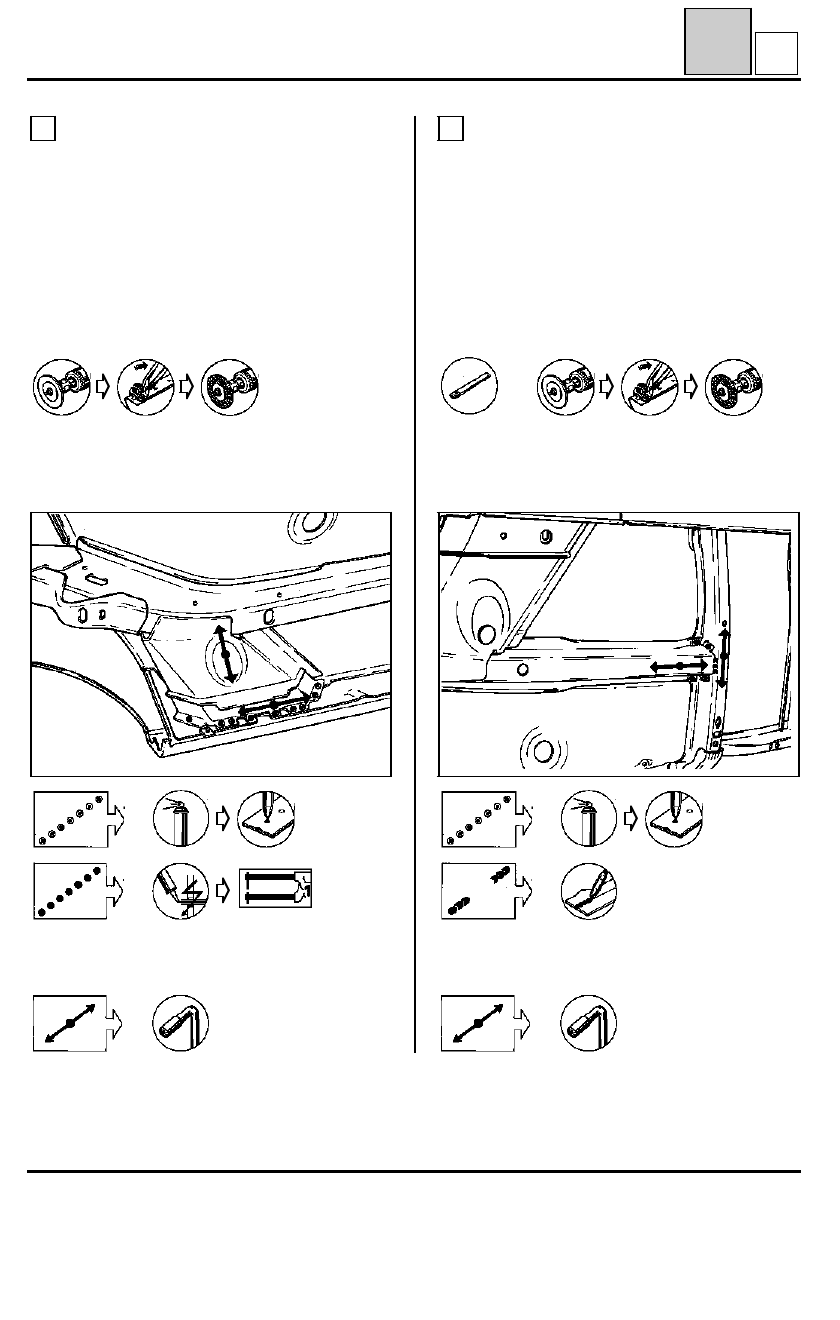

ESTRUCTURA INFERIOR

Parte trasera de larguero delantero

41

H

92577S

UNION CON CIERRE DEL BAJO DE CAJA

3

Espesor de las chapas (mm)

Travesaño lateral :

1

Soporte de gato :

2

Cierre bajo de caja :

1,5

Bajo de caja :

1

Desgrapado

9 puntos de soldadura eléctrica

Soldadura

Ø D = 6 mm

Tras la pintura y antes del guarnecido, efectuar
una protección de los cuerpos huecos.

UNION CON TRAVESAÑO DE ASIENTO

4

Espesor de las chapas (mm)

Larguero parte trasera :

2

Travesaño de asiento:

1,25

Desgrapado

+

6 puntos en dos espesores

92576S

Soldadura

Tras la pintura y antes del guarnecido, efectuar
una protección de los cuerpos huecos.

41-11

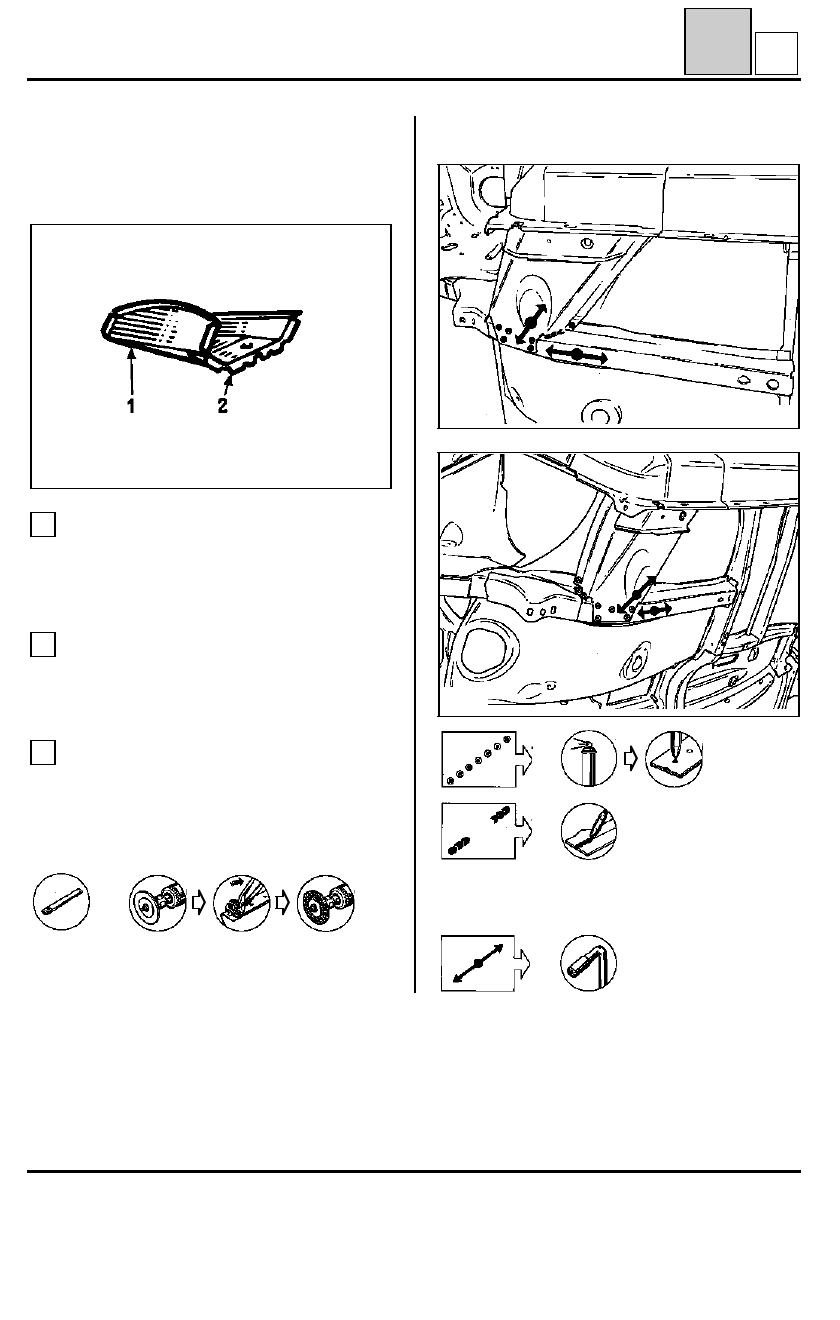

ESTRUCTURA INFERIOR

Travesaño lateral delantero

41

I

92574S

COMPOSICION DE LA PIEZA A.P.R.

(1) Travesaño lateral desnudo
(2) Soporte de gato

PRS4120

UNION CON CIERRE DE BAJO DE CAJA

1

Consultar la operación anterior.

UNION CON PISO

2

Consultar la operación anterior.

UNION CON LARGUERO

3

Espesor de las chapas (mm)

Travesaño lateral :

1

Larguero:

2

+

9 puntos de soldadura eléctrica
1 cordón MAG 30 mm

Soldadura

92575S

Tras la pintura y antes del guarnecido, efectuar
una protección de los cuerpos huecos.

Ø D = 5,5 mm

41-12

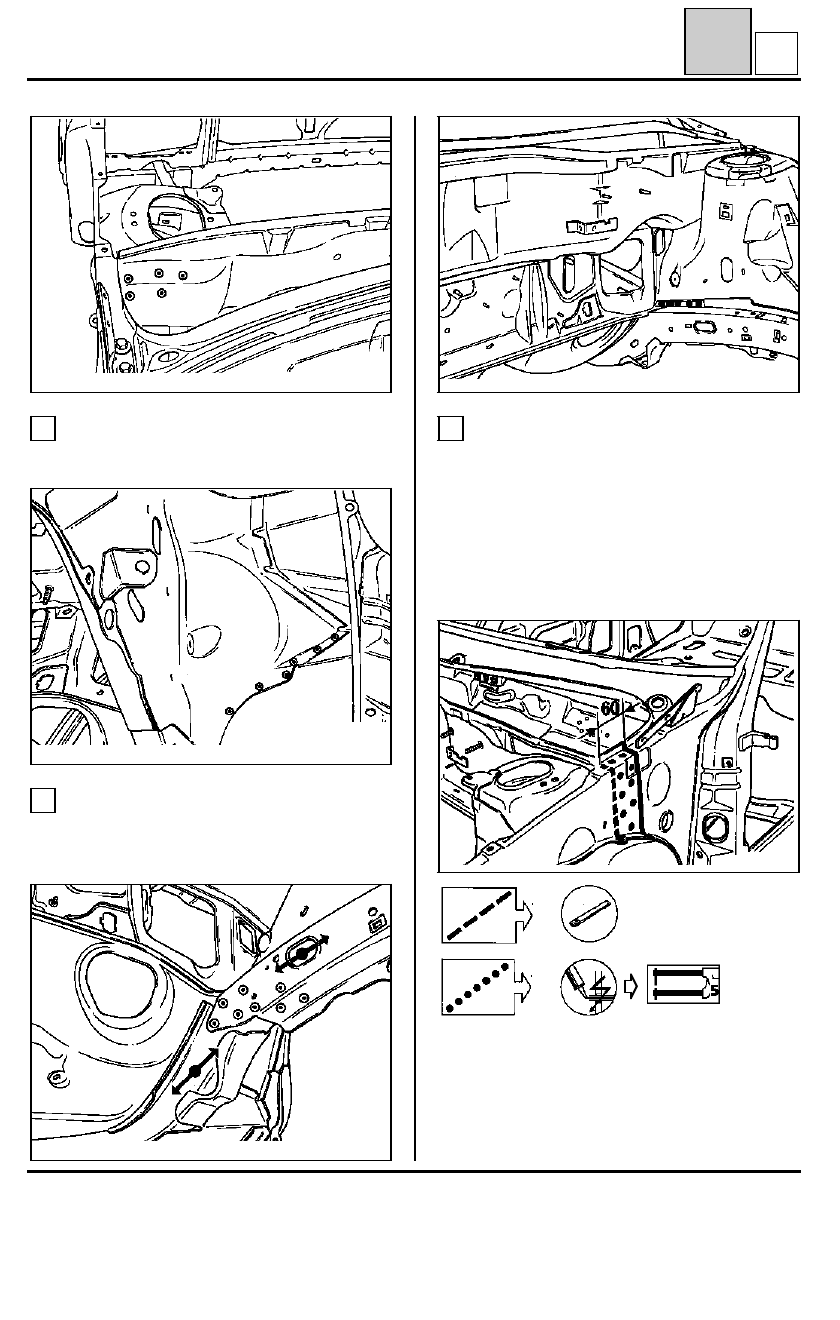

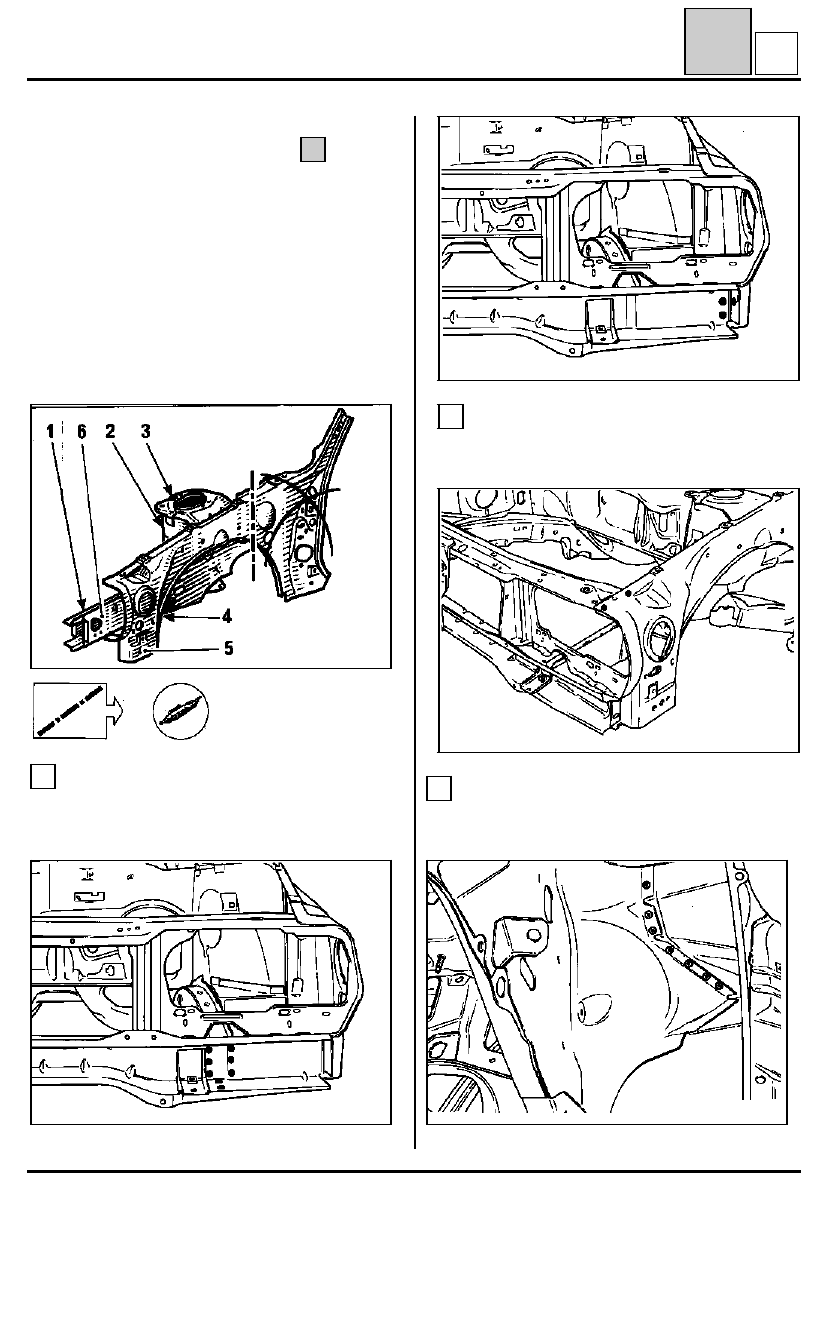

ESTRUCTURA INFERIOR

Semi-bloque delantero

41

J

92567-1S

COMPOSICION DE LA PIEZA A.P.R.

(1) Larguero parte delantera
(2) Paso de rueda
(3) Copela de amortiguador
(4) Añadido de paso de rueda
(5) Costado de alero
(6) Cierre de larguero

PRS4121

UNION CON EL TRAVESAÑO INFERIOR

1

Recuerden

92567S

UNION CON EL TRAVESAÑO SUPERIOR

2

92563S

Recuerden

UNION CON TABIQUE DE CALEFACCION

3

92564S

Recuerden

Hay que efectuar esta operación en el banco de
reparación. Consultar el sub-capítulo               para
la colocación de los elementos.

40

41-13

ESTRUCTURA INFERIOR

Semi-bloque delantero

41

J

92641S

UNION CON SALPICADERO

4

Recuerden

92564-1S

UNION CON PARTE TRASERA DEL LARGUERO

5

Recuerden

92569S

92570S

CORTE PARCIAL DEL COSTADO DE ALERO

6

• En el vehículo, cortar el costado de alero

siguiendo la línea de puntos del esquema
siguiente. Esta línea se encuentra a ras del
tabique de calefacción.

• Cortar la pieza A.P.R. siguiendo la línea negra

continua del esquema. Esta línea se encuentra a
60 mm

 de la línea de corte en el vehículo.

92573S

41-14
