ESTRUCTURA INFERIOR

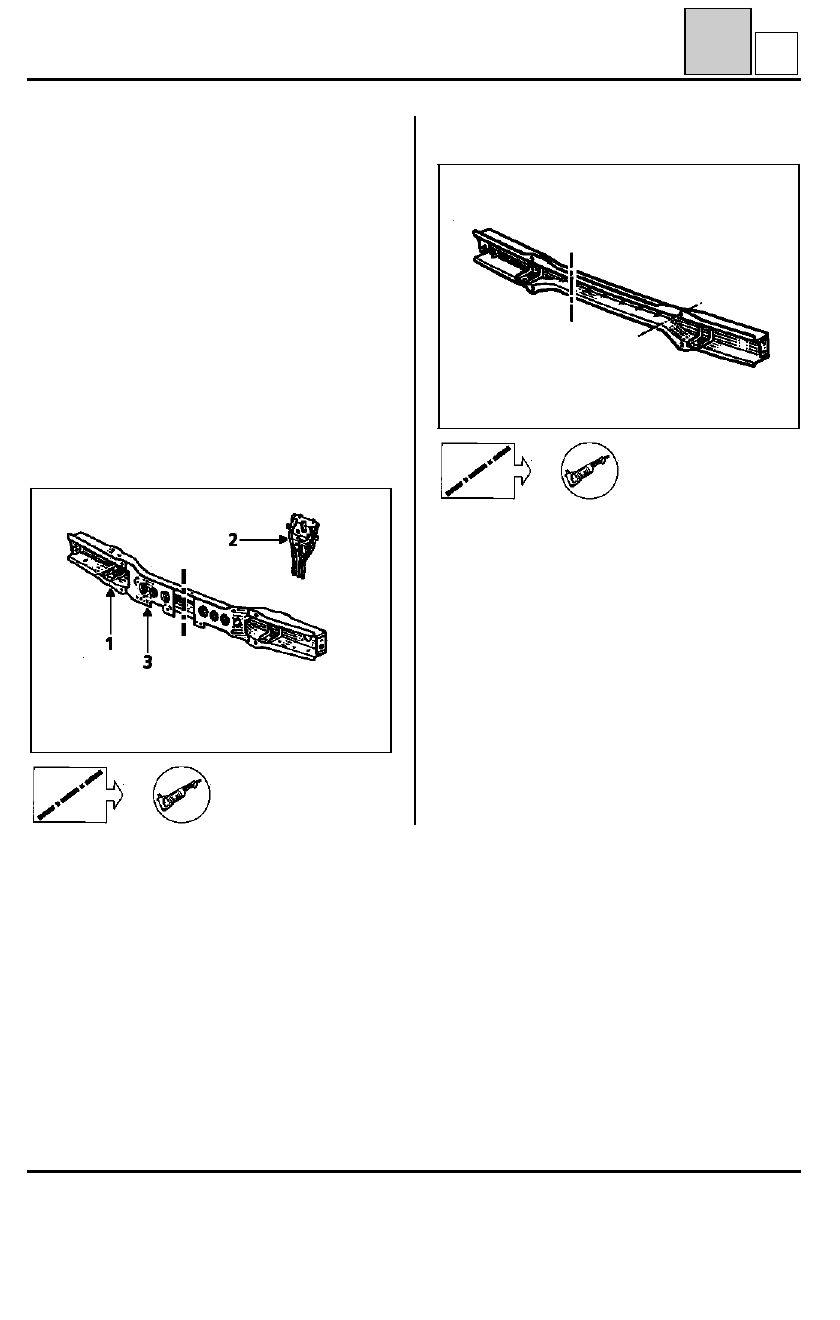

Travesaño extremo delantero parcial

41

B

Para efectuar esta operación en los vehículos de la
fase I, será necesario extraer en la pieza nueva
A.P.R., el cierre (3) como se indica en el dibujo de
arriba.

Vehículos Fase II

Esta operación es una variante de la anterior. Sólo
se tratan sus particularidades, a continuación.

La utilización del banco de reparación no es indis-
pensable para esta operación. La plantilla del
frente delantero Car. 1138 es suficiente.

Para esta operación, será necesario pedir en suple-
mento el soporte de la cerradura (2) siguiente.

COMPOSICION DE LA PIEZA A.P.R.

Idéntica a la anterior.

PRS4127

Vehículos Fase I

PRS4113

41-3

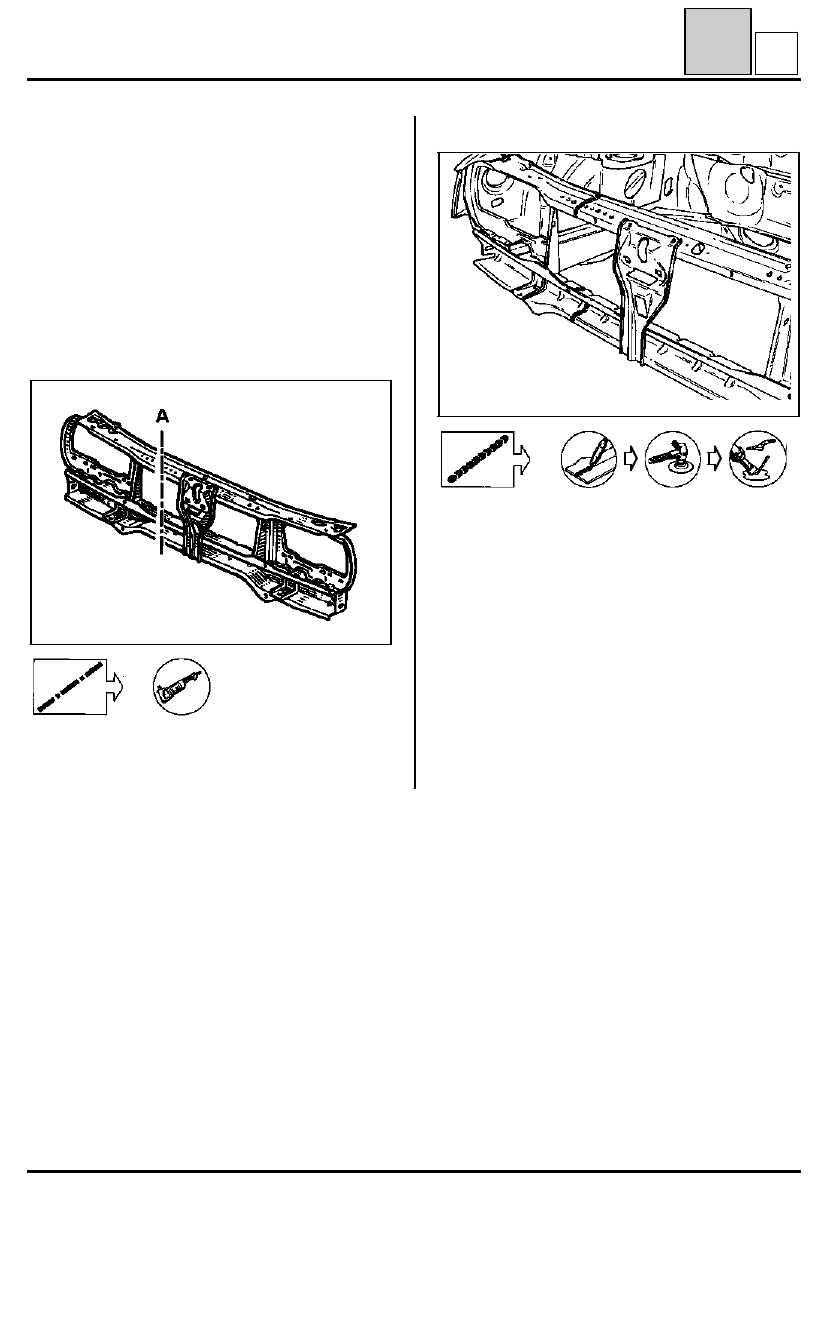

ESTRUCTURA INFERIOR

Frente delantero completo

41

C

92563S

COMPOSICION DE LA PIEZA A.P.R.

Pieza especial de recambio que contiene :
- travesaño superior
- travesaño inferior
- soporte de cerradura

PRS4128

Para los vehículos fase I :

En A :

cortar las dos patillas de fijación de los fa-
ros fase II.

En B :

Añadir 2 arandelas de Ø 6

×

 18 para

compensar el aumento de los recortes.

UNION CON LARGUERO

1

Ver la operación anterior.

UNION CON COSTADO DE ALERO

2

Espesor de las chapas (mm)

Travesaño superior :

1,2

Chapa porta-faro :

0,8

Travesaño inferior :

1,25

Costado de alero :

1

Desgrapado

18 puntos de soldadura eléctrica

Soldadura

92565-1S

92567-1S

41-4

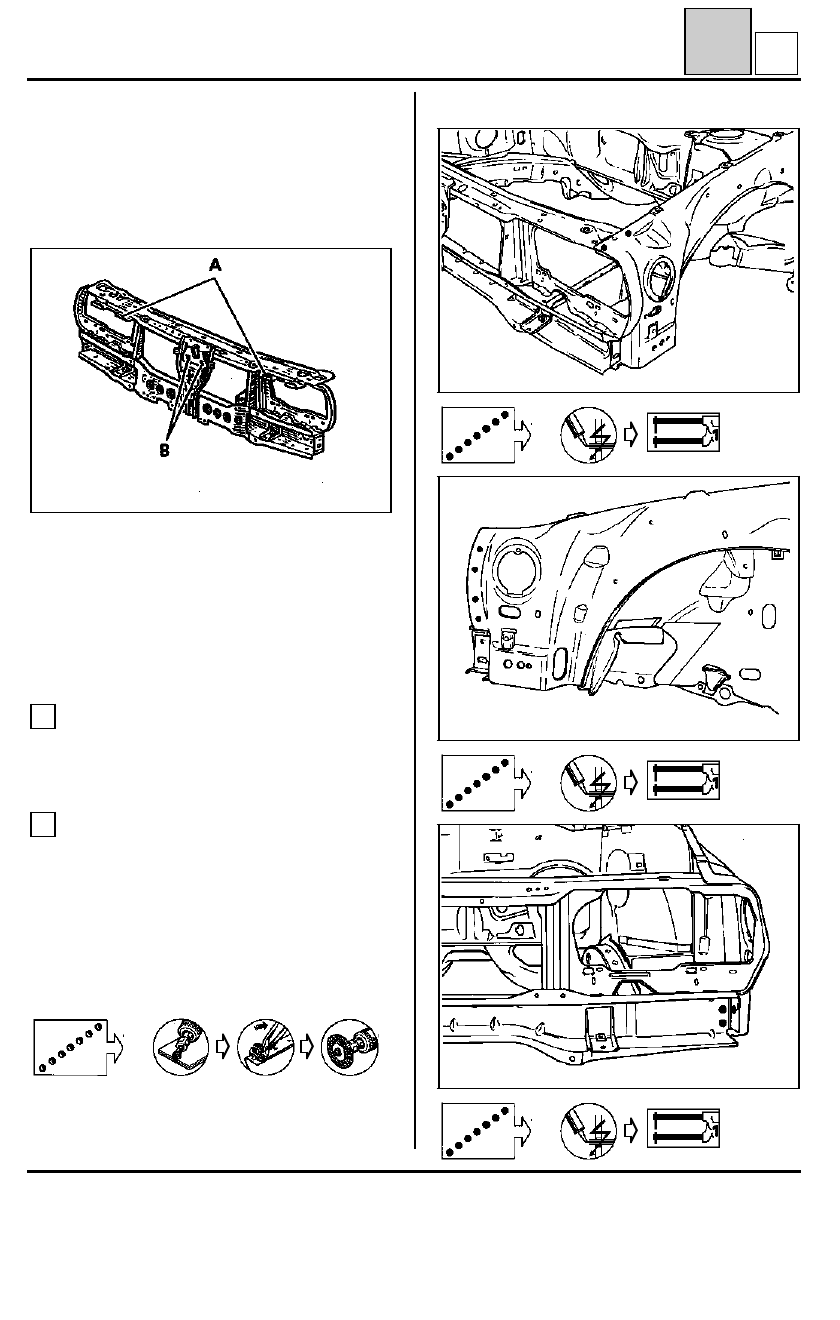

ESTRUCTURA INFERIOR

Frente delantero parcial

41

D

PRS4115

Esta operación es una variante de la anterior. A
continuación, sólo se tratan sus particularidades.

Sólo es realizable en los vehículos fase I que no po-
seen cierre de travesaño inferior (ver operación
travesaño inferior parcial).

COMPOSICION DE LA PIEZA A.P.R.

Idéntica a la anterior.

NOTA :

el corte (A) sólo se efectuará del lado

opuesto al choque.

Soldadura

92561-4S

41-5

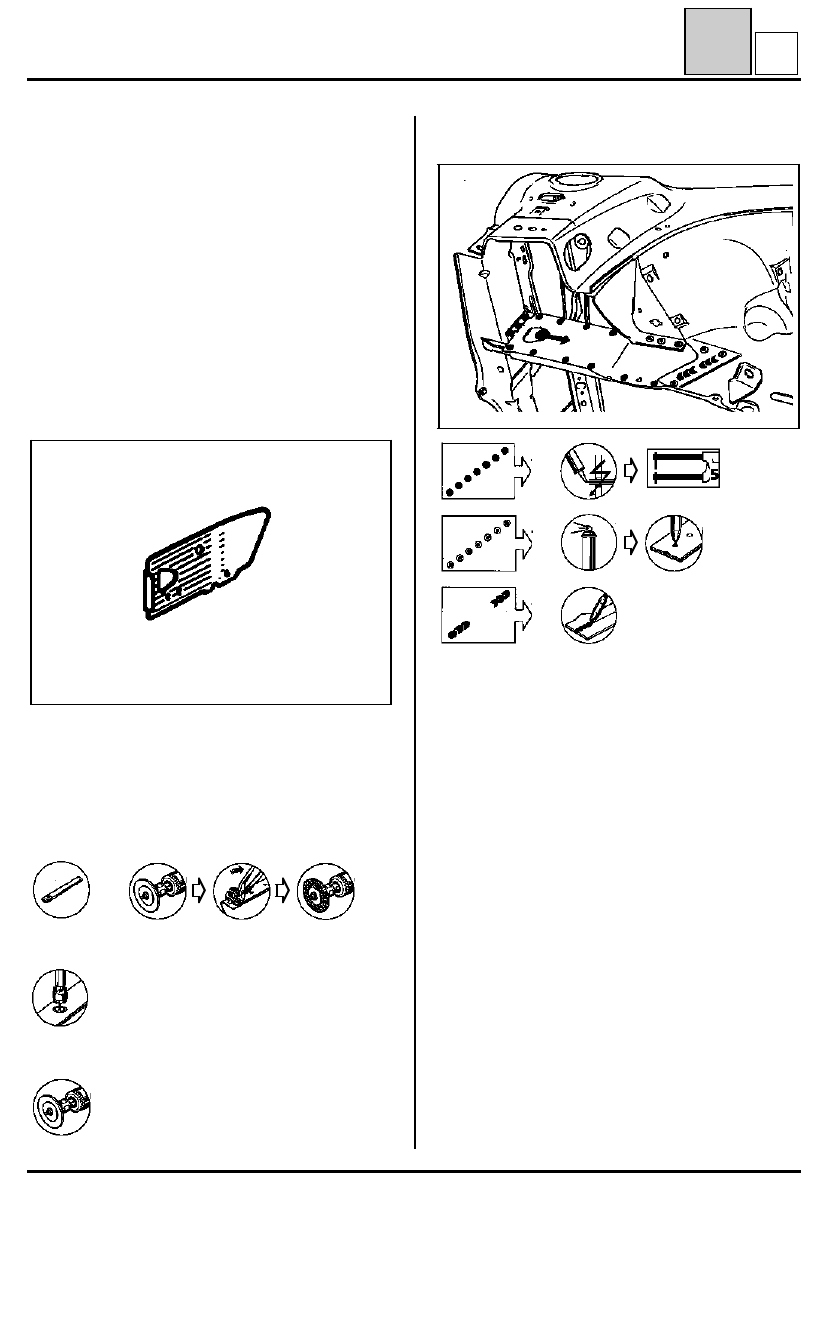

ESTRUCTURA INFERIOR

Cierre de larguero

41

E

92568S

Esta operación es complementaria a :

- enderezado de la parte delantera del larguero

tras la extracción del travesaño inferior
delantero,

- sustitución parcial de la parte delantera del

larguero tras la extracción del travesaño
inferior delantero,

- sustitución completa de la parte delantera del

larguero.

COMPOSICION DE LA PIEZA A.P.R.

Chapa sola

PRS4116

DESGRAPADO

- 3 puntos de soldadura eléctrica en el travesaño

delantero,

- 10 puntos de soldadura eléctrica en el larguero

en un solo espesor.

+

6 puntos en dos espesores

2 cordones MAG (15 mm x 2)

Soldadura
