GENERALIDADES

Utillajes específicos

Car. 1138-02
Referencia A.P.R. 00 00 113 802

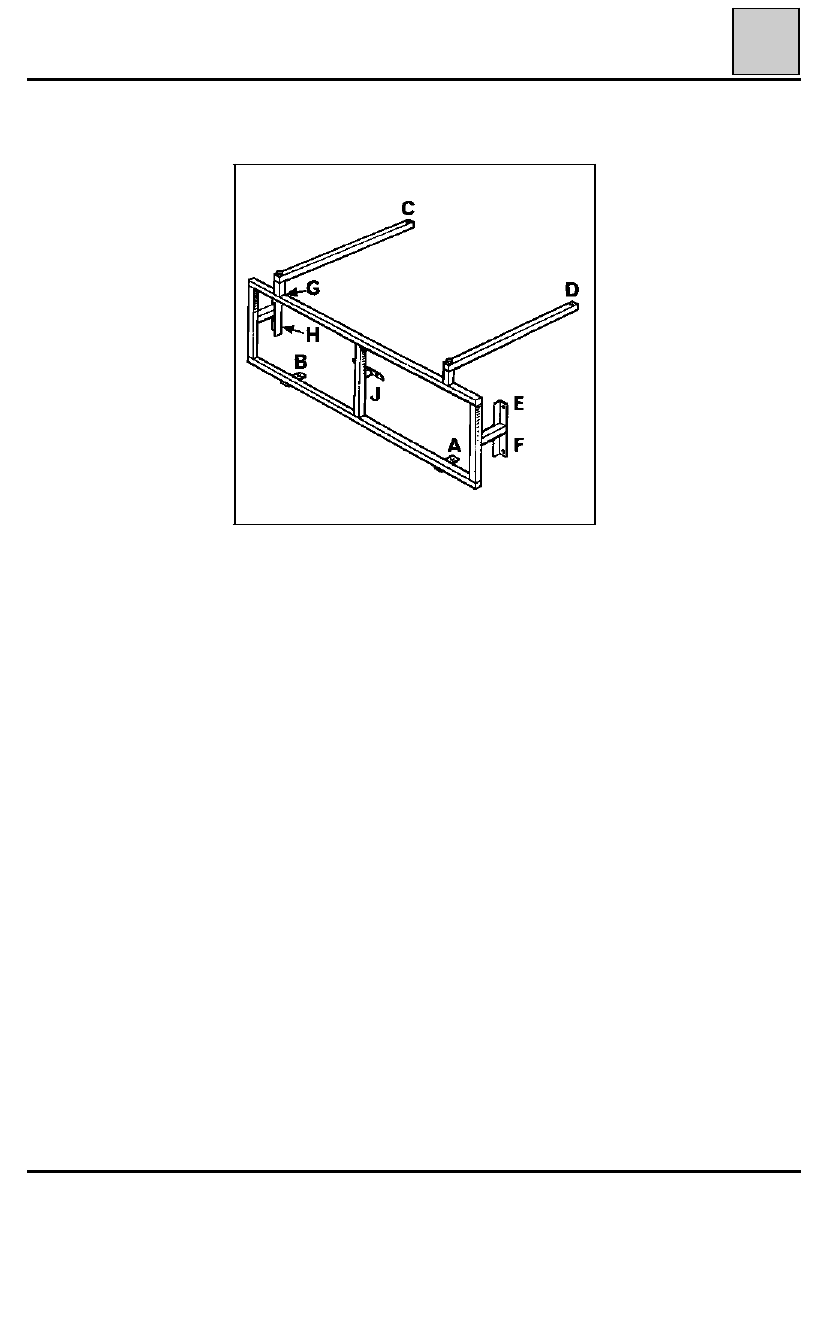

Los puntos (A), (B), (C) y (D) son las referencias de
posicionamiento de la plantilla sobre el vehículo.
Antes de posicionarla, es necesario asegurarse du-
rante el diagnóstico, que estos puntos están co-
rrectos.

Los puntos (E), (F), (G), (H) y (J) sirven en primer lu-
gar para fijar y posicionar los elementos sustitui-
dos. Pero, cuando uno de los puntos (A) o (B) no
pueden servir de referencia, son los puntos de po-
sicionamiento del lado opuesto al choque los que
cumplen esta función.

40

PLANTILLA DE FRENTE DELANTERO

92301R

40-42

GENERALIDADES

Utillajes específicos

REGLAJE DE LAS PUERTAS

40

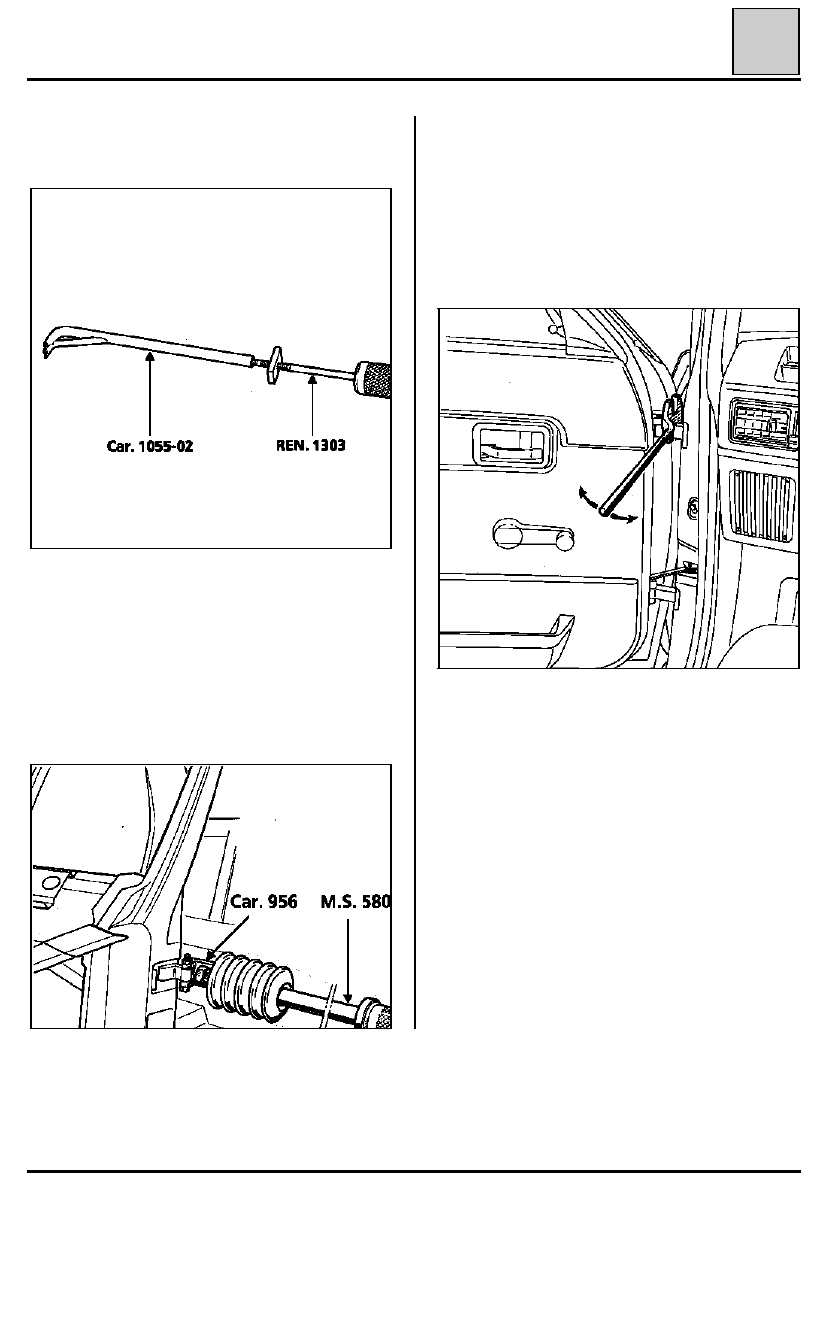

UTIL PARA EXTRAER LOS EJES DE BISAGRA DE
PUERTA

85899R

97129R

Car. 1055-02
Referencia A.P.R. 00 00 105 502

Montado sobre el extractor de inercia del tipo

FENWICK REN 1303

.

Reglaje de afloramiento

Se obtiene tirando o empujando de una o de dos
bisagras mediante el útil Car. 956 montado en el
extractor de choque M.S. 580.

Posibilidad de reglaje : 3 mm

85700-2S

Reglaje en basculamiento

Es posible reglar los juegos de puerta sin extraer la
puerta del vehículo, de adelante hacia atrás y en
basculamiento, actuando en las bisagras macho
con una palanca de grifa :

Wilmonda

referencia BHA

(Proveedor :

Z. INTERNATIONAL

)

40-43

ESTRUCTURA INFERIOR

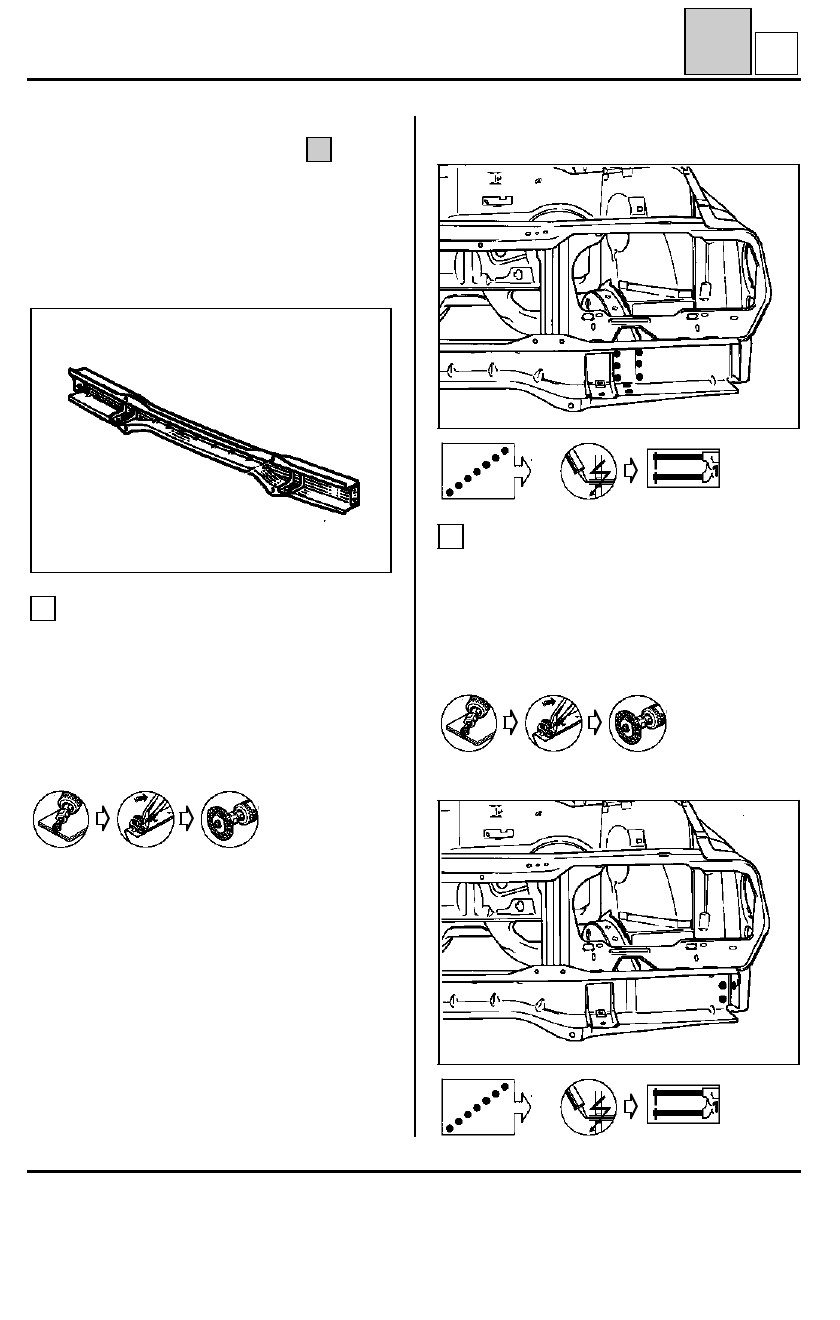

Travesaño extremo delantero completo

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblada con refuerzos de fijación de la
cuna motor.

41

A

92567S

Hay que efectuar esta operación en el banco de
reparación. Consultar el sub-capítulo               para
la colocación de los elementos.

40

PRS4112

UNION CON LARGUERO

1

Espesor de las chapas (mm)

Travesaño :

1,25

Larguero :

1,25

Cierre de larguero :

0,8

Desgrapado

10 puntos de soldadura eléctrica

Soldadura

UNION CON COSTADO DE ALERO

2

Espesor de las chapas (mm)

Travesaño :

1,25

Costado de alero :

1

Desgrapado

3 puntos de soldadura eléctrica

92567-1S

41-1

ESTRUCTURA INFERIOR

Travesaño extremo delantero completo

41

A

92562S

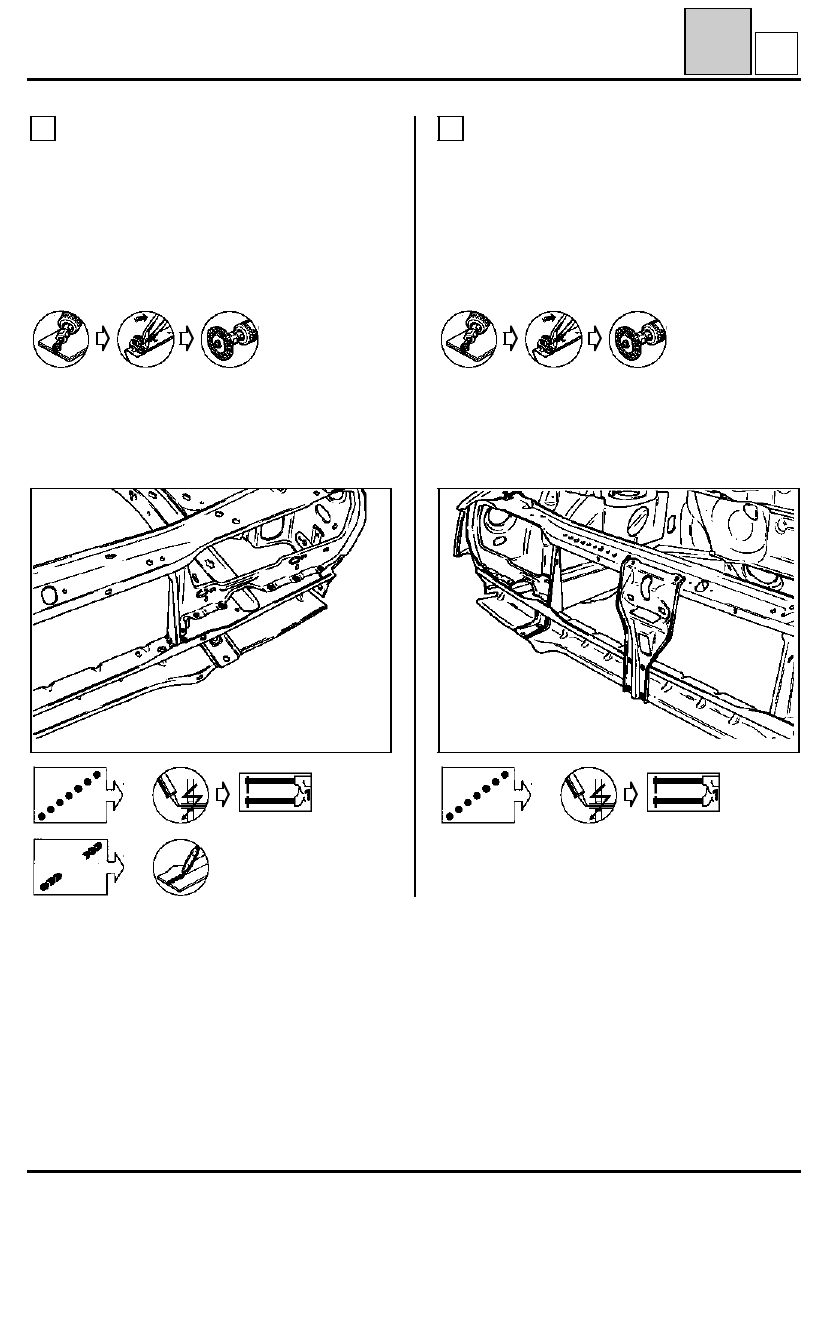

UNION CON CHAPA PORTA-FARO

3

Espesor de las chapas (mm)

Travesaño :

1,25

Chapa porta-faro :

0,8

Desgrapado

8 puntos de soldadura eléctrica
1 cordón MAG de 15 mm

Soldadura

UNION CON SOPORTE DE CERRADURA

4

Espesor de las chapas (mm)

Travesaño :

1,25

Soporte cerradura :

1,5

Desgrapado

4 puntos de soldadura eléctrica

Soldadura

92561-1S

41-2
