ESTRUCTURA INFERIOR

Semi-bloque delantero

41

J

92632R

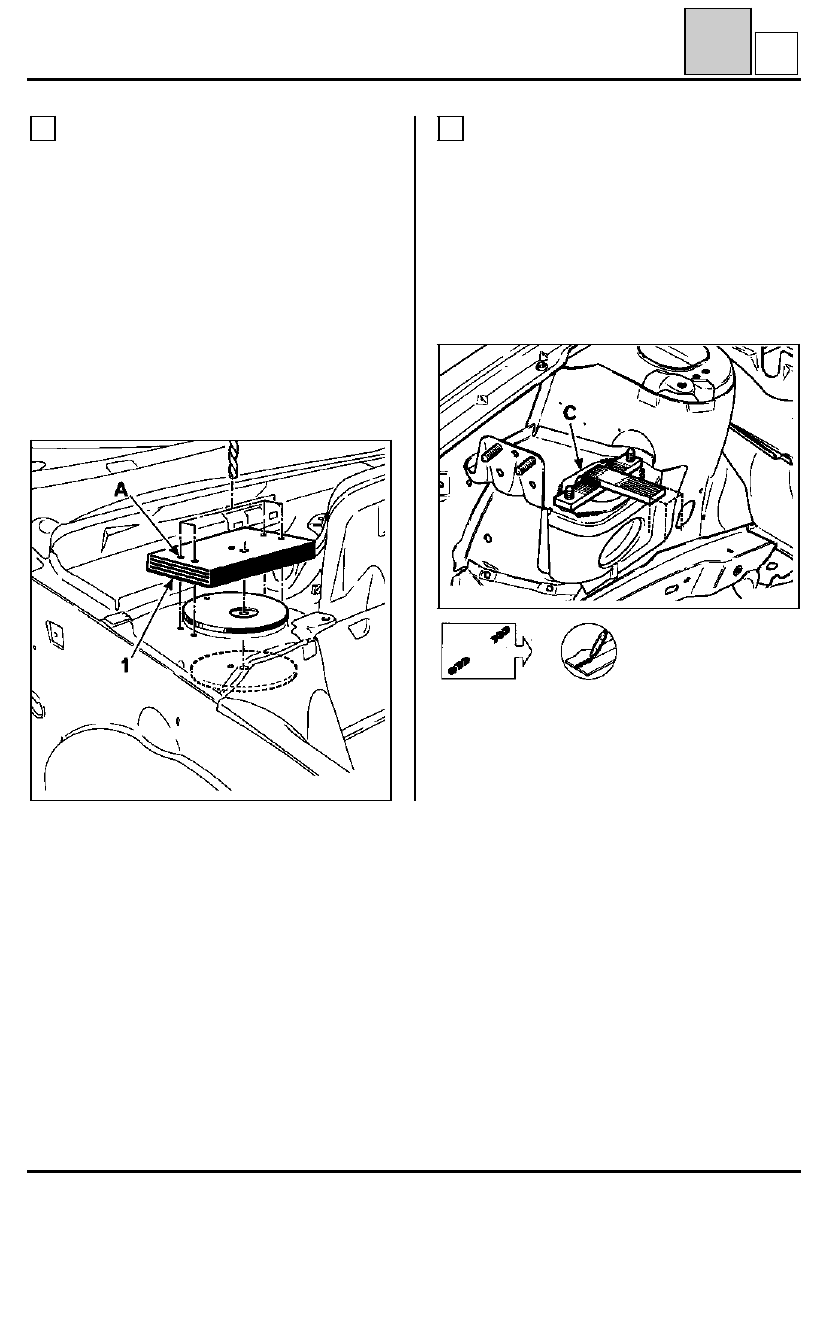

Con el vehículo en el banco de reparación, tras ha-
ber soldado el paso de rueda, efectuar el taladra-
do de la fijación superior del amortiguador delan-
tero.

Para ello :
- colocar la pieza (1) del esquema siguiente,
- contra-taladrar los cuatro orificios (A) a un Ø 8

mm

.

Atención, la pieza (1) es la misma para el lado
derecho e izquierdo, habrá que hacerla pivotar
media vuelta cuando se pase de un lado al otro.

TALADRADO DE LA FIJACION SUPERIOR DEL
AMORTIGUADOR

7

PARTICULARIDAD DE LOS VEHICULOS DIESEL

8

En estos vehículos, el paso de rueda derecho po-
see un soporte suplementario para la fijación pen-
dular del motor.

La copela (C) debe ser soldada en reparación me-
diante un calibre que se suministra junto con los
elementos de la bancada.

92662R

41-15

ESTRUCTURA INFERIOR

Piso central parcial

41

K

PRS4122

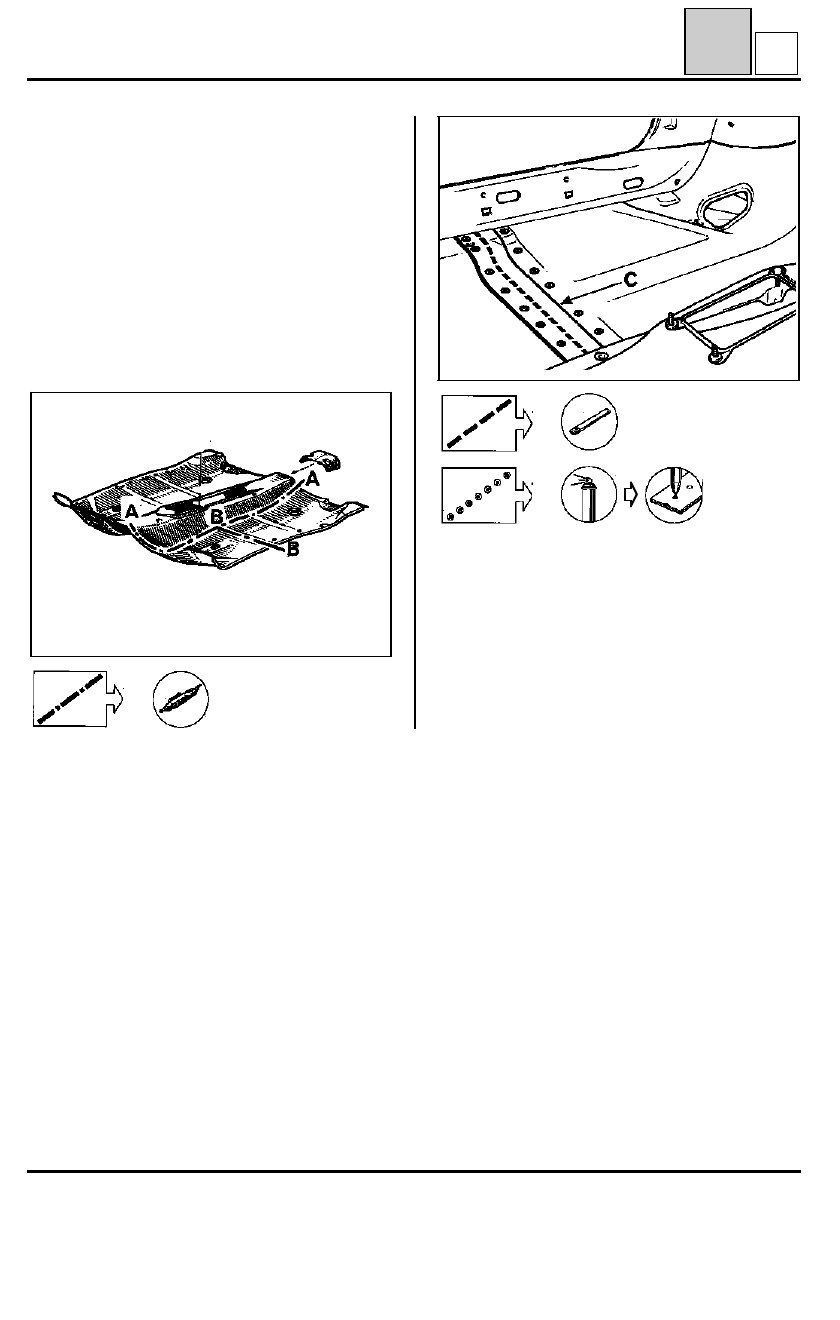

Ejemplo de corte de la parte delantera :

En el vehículo, cortar el piso con el buril a ras del
travesaño del asiento siguiendo la línea de puntos
del esquema anterior.

NOTA :

para la sustitución de la parte trasera del

piso, la línea de puntos estará situada en (C).

COMPOSICION DE LA PIEZA A.P.R.

Piso desnudo (chapa sola).

Recorte de la pieza A.P.R.

El corte (A) se efectúa 20 mm encima del
redondeado del túnel.

El corte (B) se efectúa a ambos lados del
emplazamiento del travesaño del asiento, por
delante si se recupera la parte trasera y por detrás
si se recupera la parte delantera del piso.

92646S

41-16

ESTRUCTURA INFERIOR

Piso trasero (parcial parte central)

41

L

PRS4123

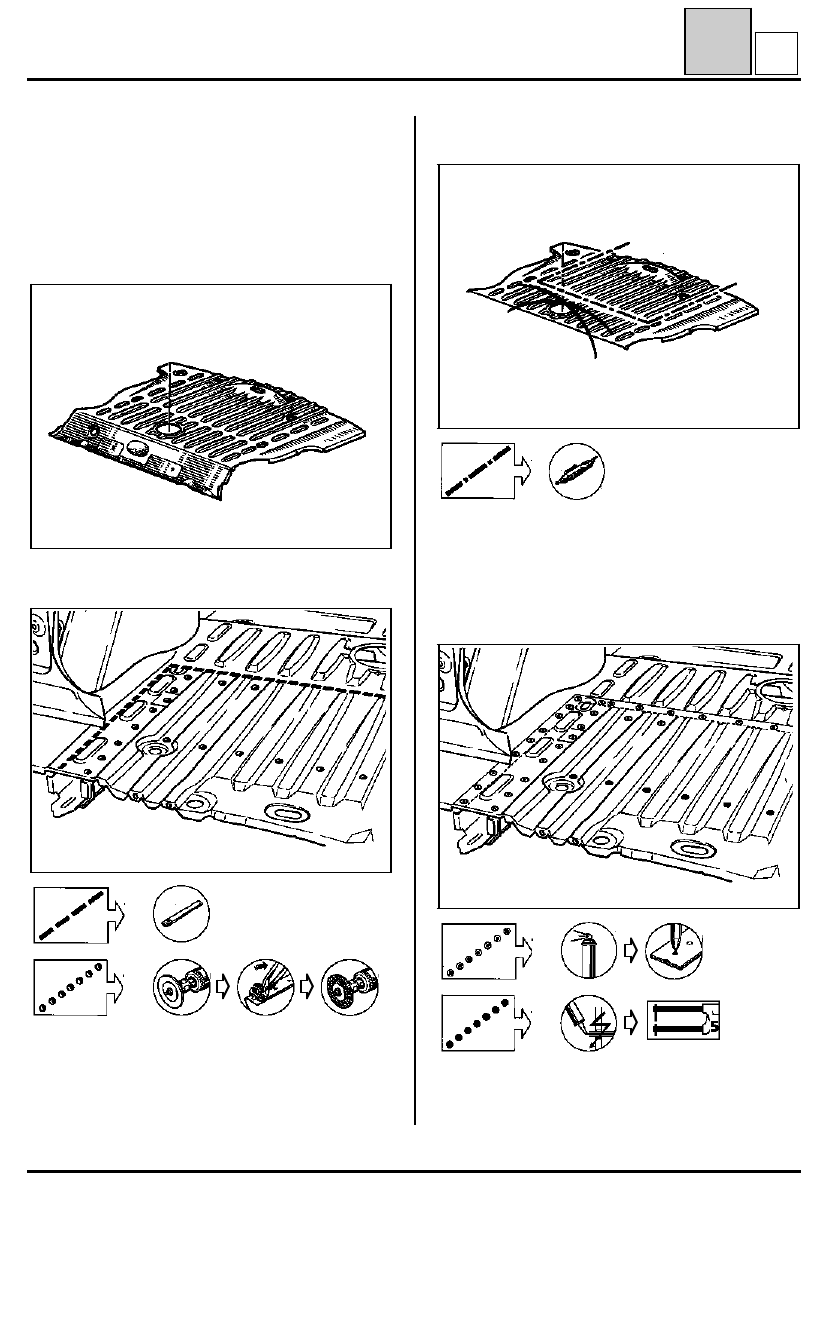

Cortar la pieza nueva a 20 mm por encima del
corte efectuado en el vehículo de forma que se
pueda soldar en superposición por taponado.

Complementaria a :

ESTRUCTURA SUPERIOR TRASERA - Faldón

44-U Método 3

COMPOSICION DEL A.P.R.

Pieza desnuda

RECORTE - DESGRAPADO

92369S

NOTA :

la gama general de sustitución de un

elemento soldado está descrita en el M.R. 502,
capítulo 4.

PREPARACION DE LA PIEZA NUEVA

PRS4124

Soldadura

92369-1S

Ø D = 0,7 mm

e = 1,7 mm
H = 50 mm

Tras la pintura y antes del guarnecido, efectuar
una protección de los cuerpos huecos en los
largueros.

41-17

ESTRUCTURA INFERIOR

Piso trasero

41

M

PRS4125

Complementaria a :

ESTRUCTURA SUPERIOR TRASERA - Faldón

44-U Método 3

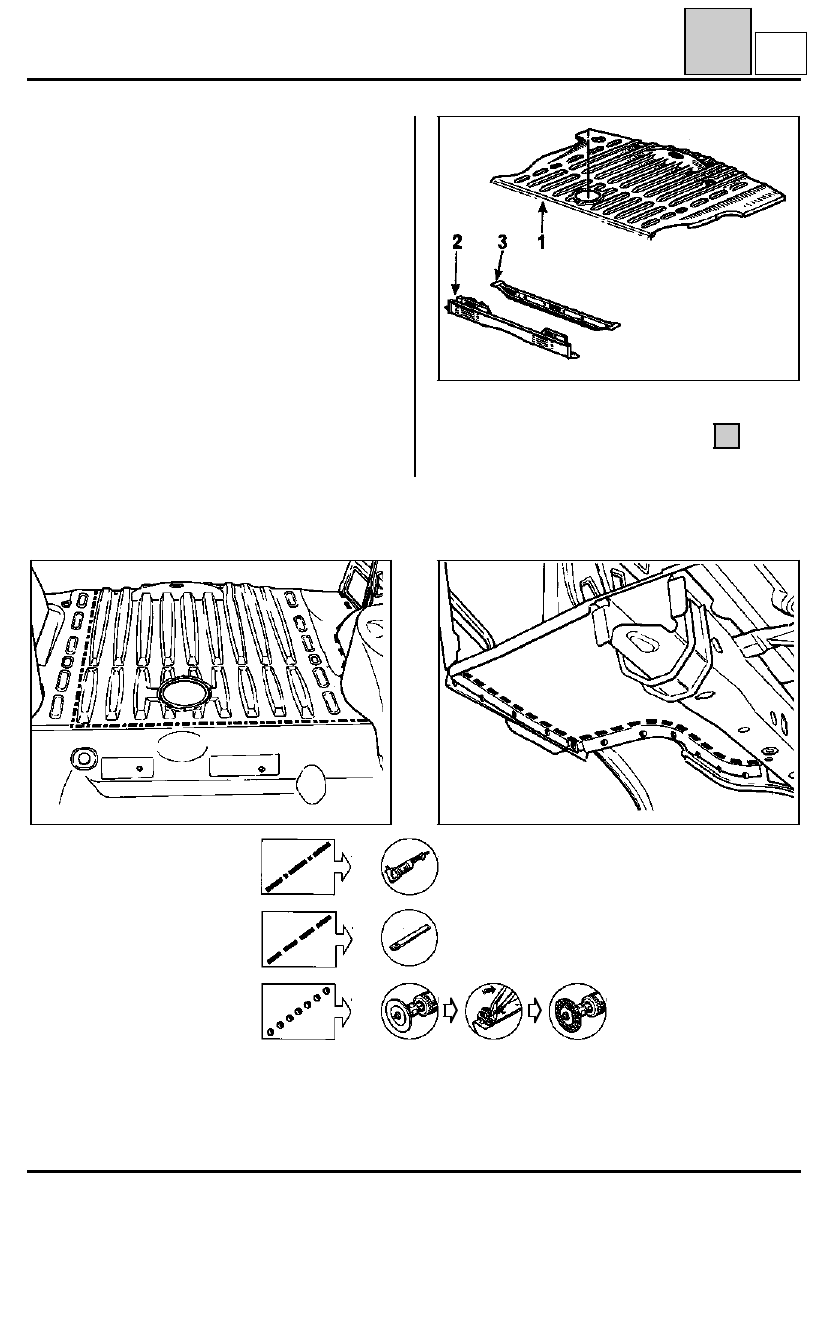

Con sustitución del travesaño soporte del depó-
sito y travesaño bajo piso.

COMPOSICION DE LAS PIEZAS A.P.R.

(1) Piso trasero pieza desnuda

(2) Travesaño soporte del depósito

Soporte cuna de rueda de repuesto

(3) Travesaño bajo el piso

pieza desnuda

RECORTE - DESGRAPADO

92370S

92371S

NOTA :

la gama general de sustitución de un elemento soldado está descrita en el M.R. 502, Capítulo 4.

Hay que efectuar esta operación en el banco de
reparación. Consultar el sub-capítulo               para
la colocación de los elementos.

40

41-18
