CAJA DE VELOCIDADES MECANICA

Piñonería de 5

a

 sobre vehículo

21

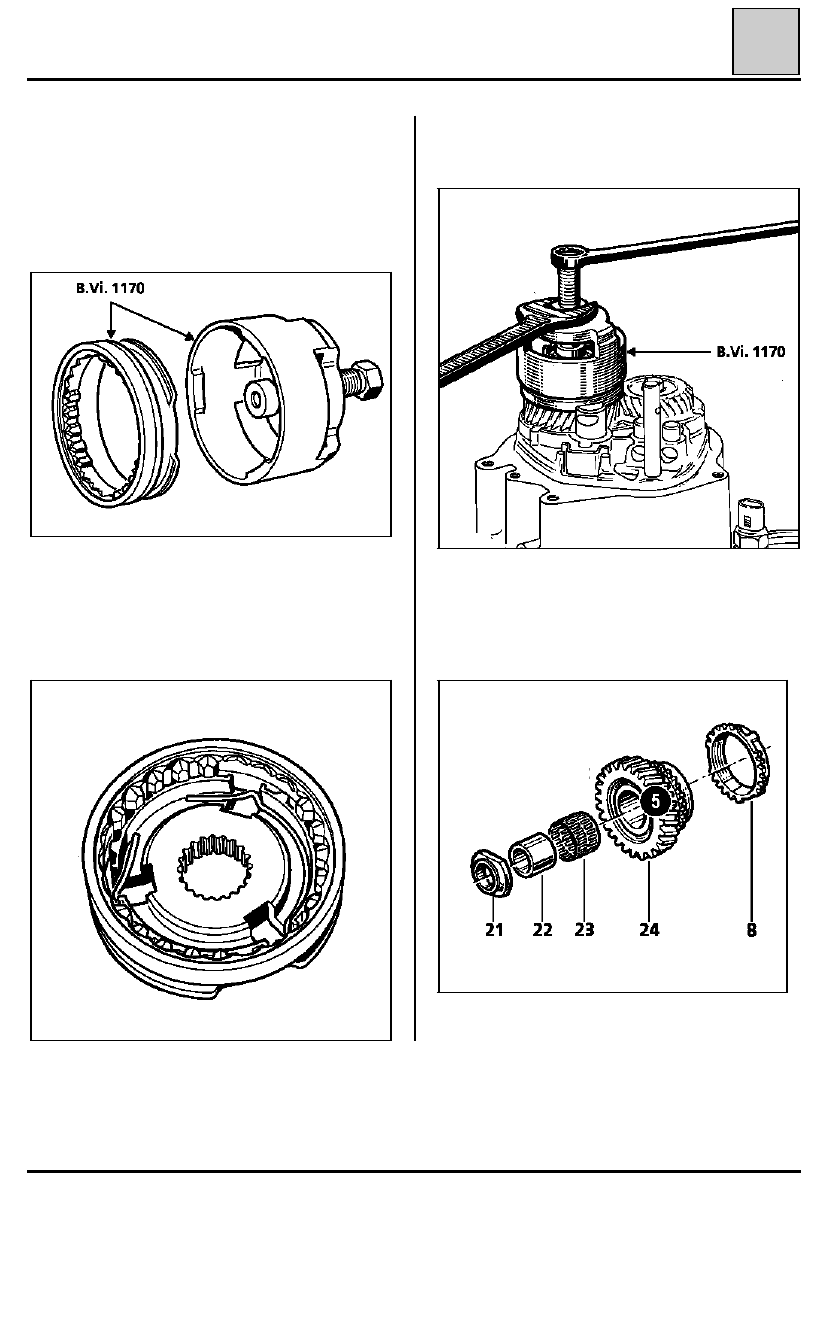

Colocar el desplazable del útil B.Vi. 1170 como pa-
ra meter la 5

a

y girarlo para posicionar las aca-

naladuras del desplazable y del buje frente a fren-
te.

En el árbol primario :

Extraer la horquilla de 5

a

 y el desplazable.

Extraer el buje del sincronizador mediante el útil
B.Vi. 1170.

93190R

93189S

Poner la campana del útil sobre el desplazable, gi-
rarla hasta que haga tope y después extraer el bu-
je.

93237R

86045R2

Retirar el conjunto de 5

a

.

21-25

CAJA DE VELOCIDADES MECANICA

Piñonería de 5

a

 sobre vehículo

21

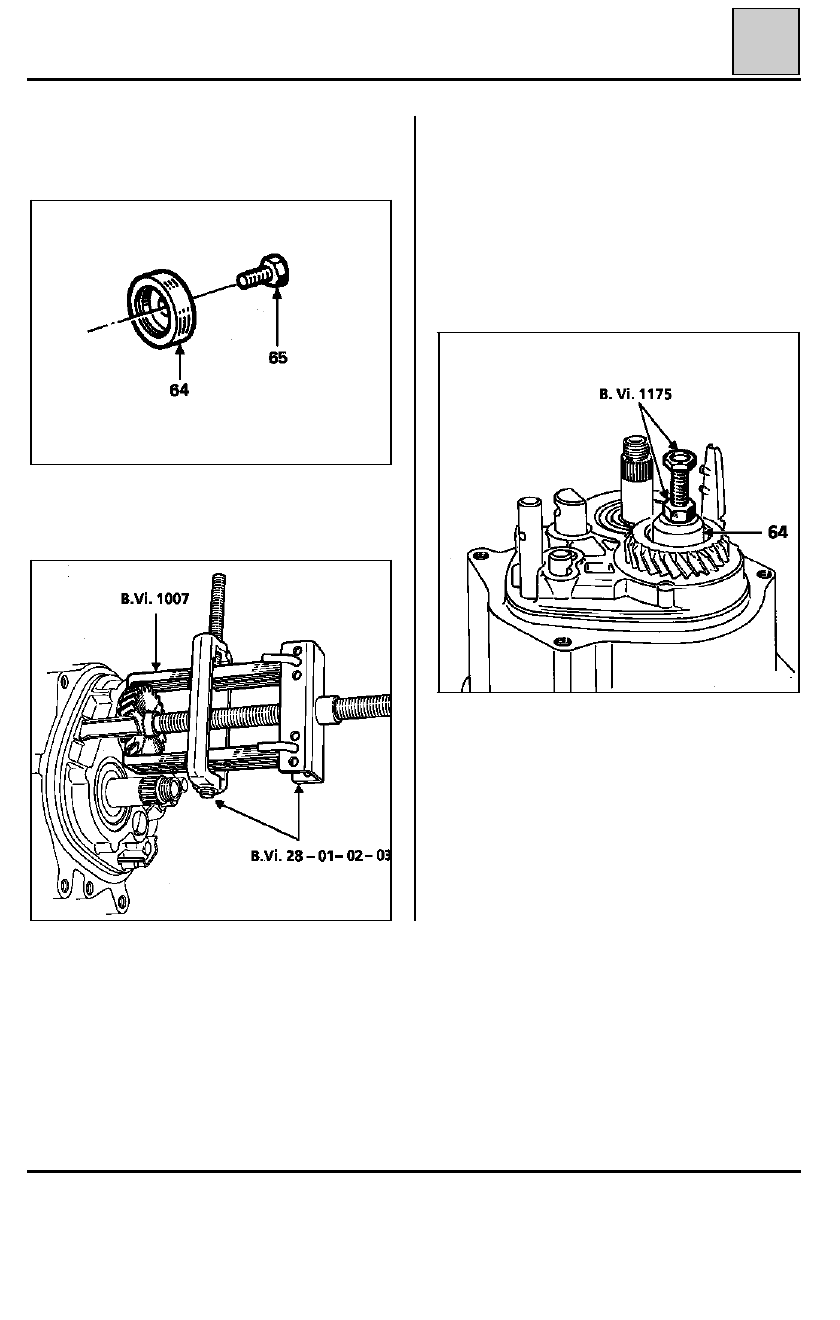

En el árbol secundario :

Retirar la arandela con resalte (64).

PRG21.1

Retirar el piñón fijo con el B.Vi. 28-01-02-03  pro-
visto de sus garras B.Vi. 1007.

88575R

REPOSICION

En el árbol secundario :

Poner 3 gotas de

Loctite FRENBLOC

 en las acana-

laduras del piñón fijo.

Colocarlo mediante el útil B.Vi. 1175 y la arandela
con resalte (64).

93462R

Retirar el útil B. Vi. 1175.

21-26

CAJA DE VELOCIDADES MECANICA

Piñonería de 5

a

 sobre vehículo

21

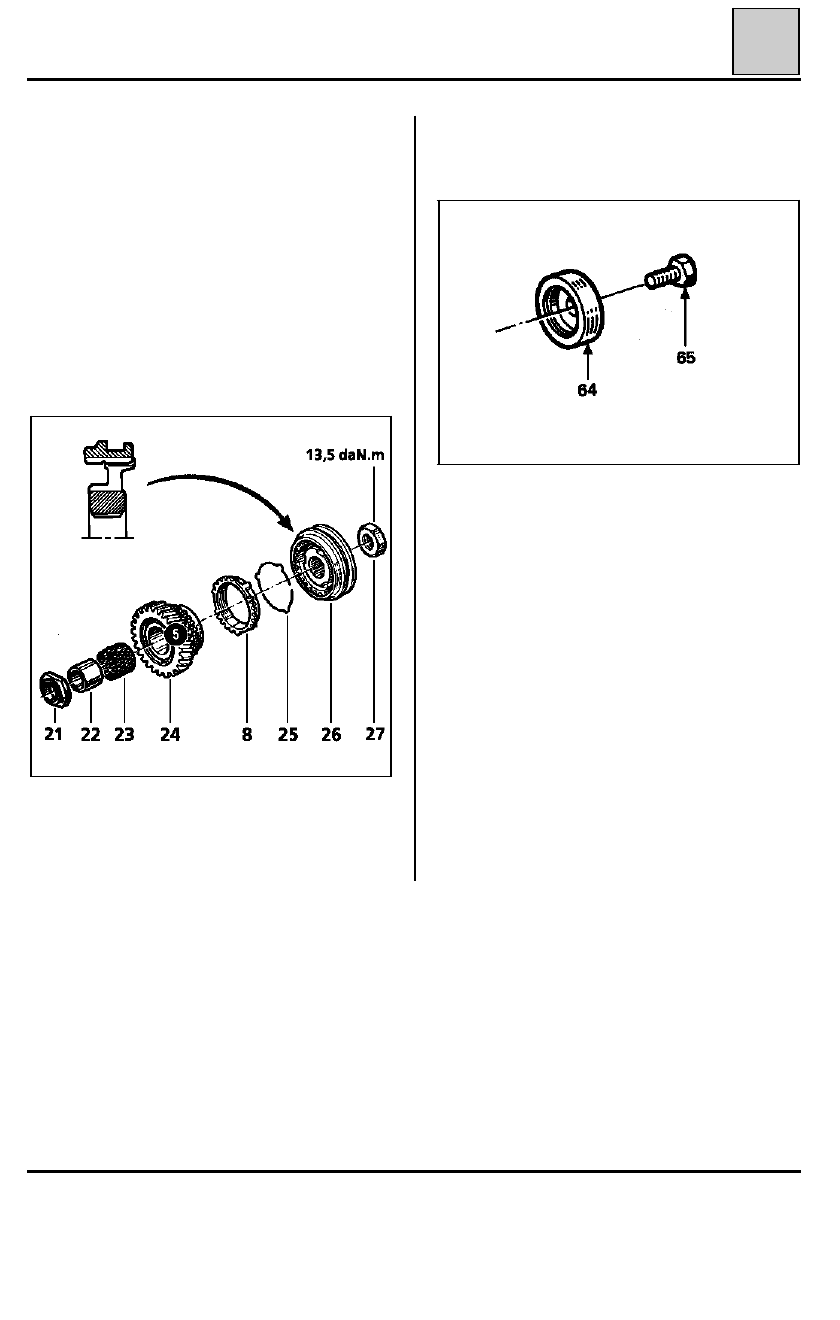

En el árbol secundario :

Poner la arandela con resalte (64).

PRG21.1

En el árbol primario :

Montar por orden (21) (resalte frente al roda-
miento) (22), (23), (24) y (8)).

Colocar la horquilla sobre el desplazable (26) pro-
visto de (25).

Poner 3 gotas de

Loctite FRENBLOC

 sobre el buje y

sustituir el conjunto buje-desplazable y horquilla.

Colocar los salientes del anillo de sincronización
en las muescas del buje.

86045R1

Meter la 1

a

 con la palanca de velocidades y la 5

a



en la caja, deslizando la horquilla de 5

a

sobre su

eje.

Poner 3 gotas de

Loctite FRENBLOC

 :

-

en la tuerca (27) del árbol primario y apretarla
al par de 13,5 daN.m,

-

en el tornillo (65) y apretarlo al par de 7
daN.m

.

21-27

CAJA DE VELOCIDADES MECANICA

Piñonería de 5

a

 sobre vehículo

21

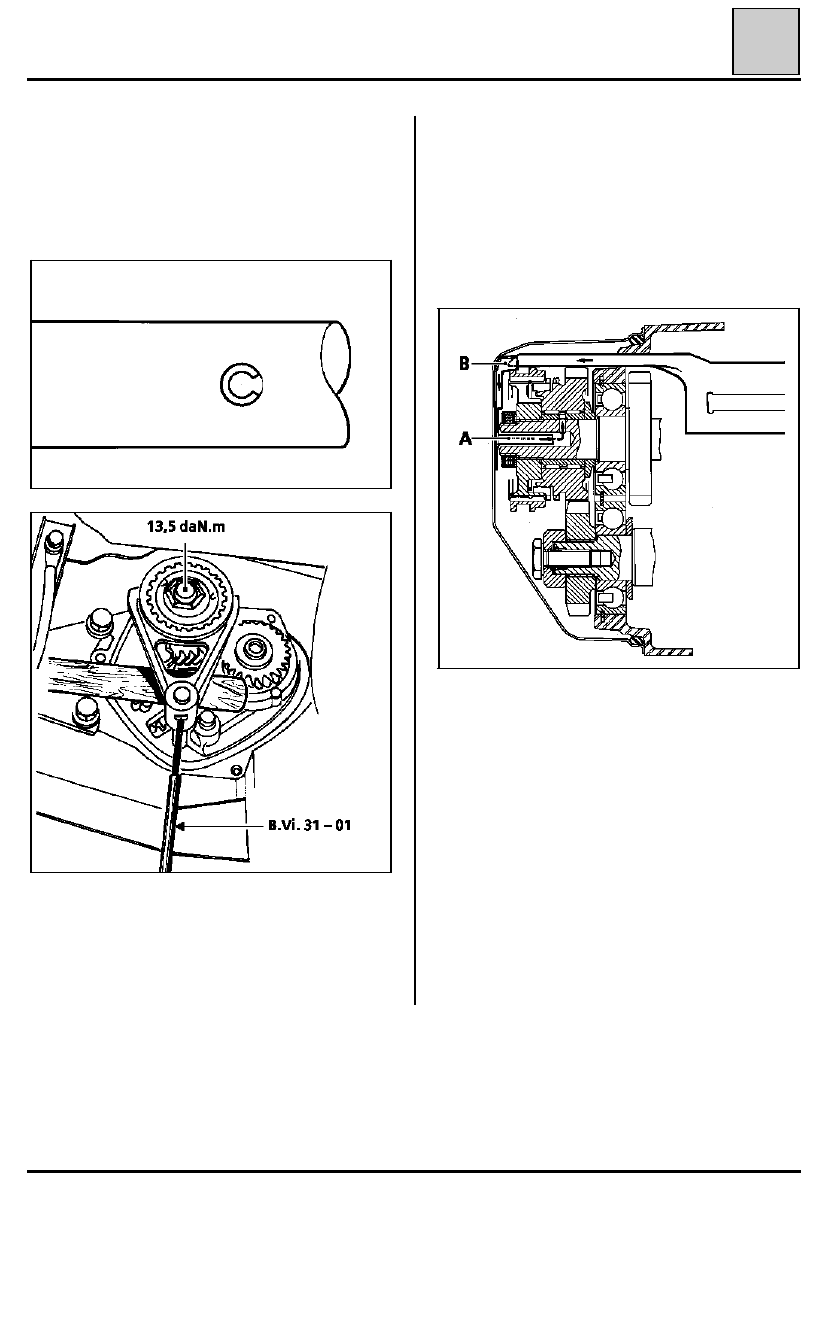

Colocar un calce de madera entre la horquilla de
5

a

 y el piñón de arrastre para que soporte el golpe

y poner un pasador nuevo de horquilla de 5

a

me-

diante el B.Vi. 31-01 respetando el sentido del
montaje, la hendidura será dirigida hacia el eje de
los árboles.

90498-1S

85979R1

Poner la caja en el punto muerto y verificar que
todas las velocidades entran.

En caso de anomalías, verificar que la marcha
atrás no esté metida.

Colocar una junta tórica nueva para asegurar la
estanquidad del cárter trasero.

Poner el cárter trasero introduciendo la cánula (A)
en el árbol primario y en la boca de engrase del
raíl (B) de llegada de aceite y apretar los tornillos
al par de 2,5 daN.m.

87180R6

Hacer el llenado de aceite de la caja de veloci-
dades.

21-28
