Renault 19. Manual - parte 21

CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

21

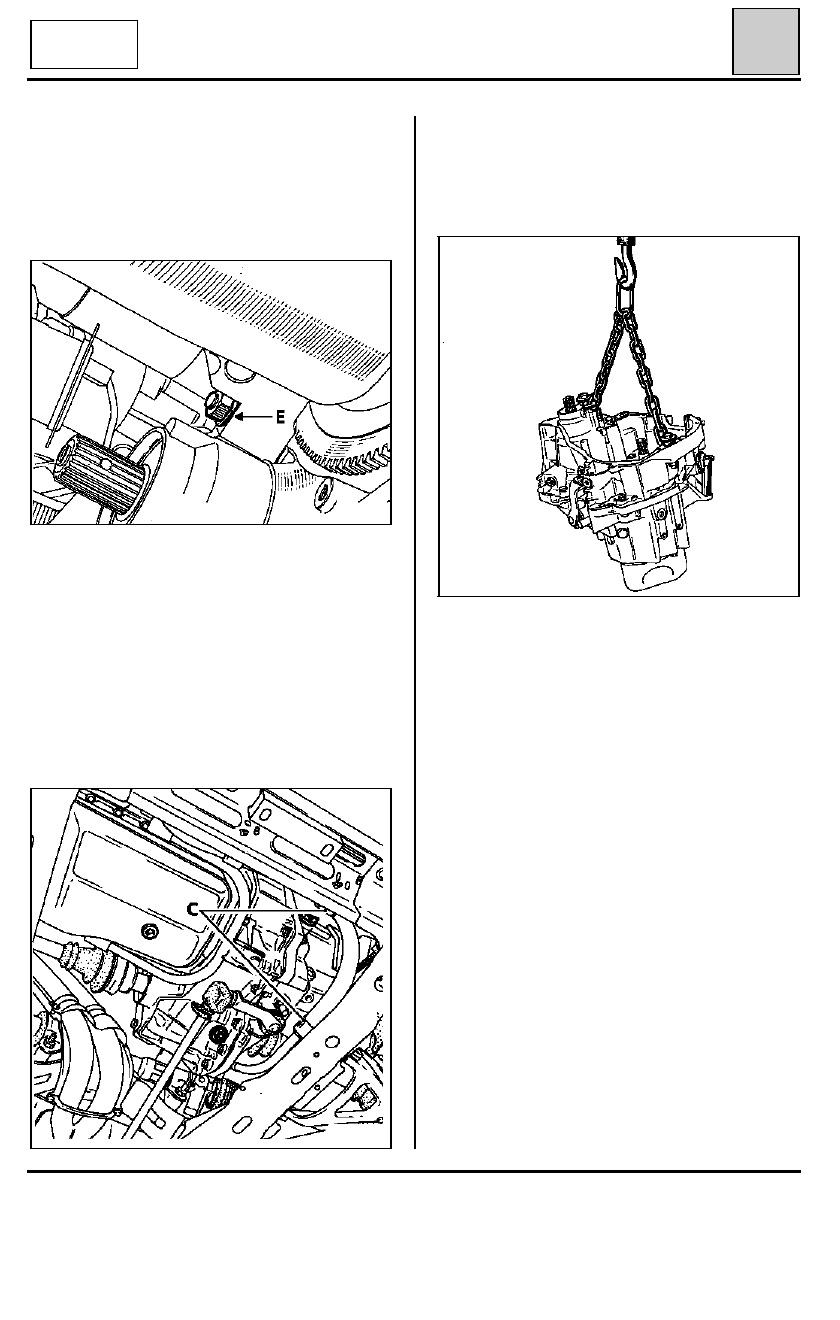

Desconectar los cables del motor de arranque.

Parte inferior, retirar :
-

la tuerca (E) de fijación motor-caja de veloci-
dades,

Motorización

F

85812-1R

-

el conjunto tirante-elemento de protección
del embrague.

Colocar el motor sobre un soporte.

Quitar los tornillos del contorno de caja y del mo-
tor de arranque.

Vehículos equipados de la dirección asistida

, ex-

traer las dos abrazaderas (C) de fijación del tubo
de la dirección asistida.

92903S1

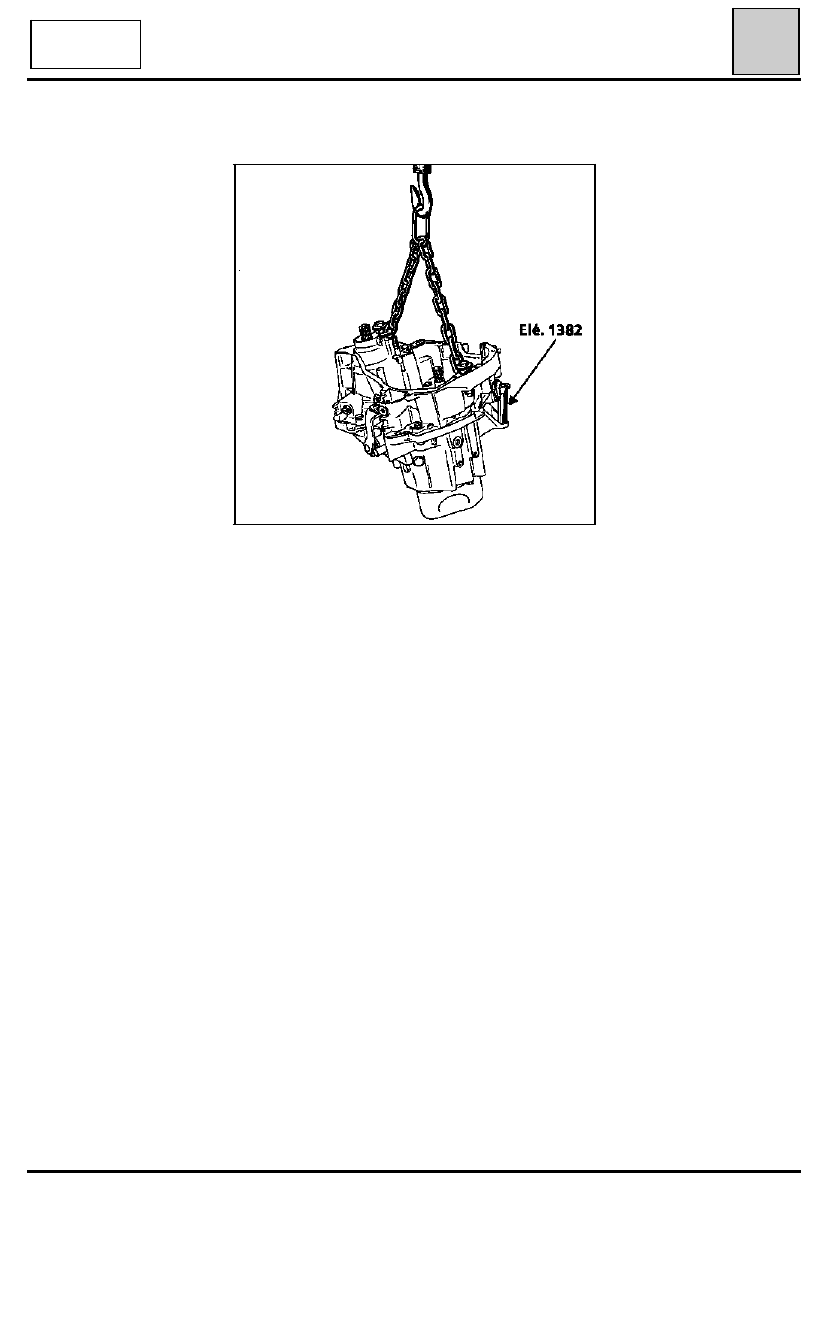

Una vez desacoplada la caja de velocidades del
motor, enganchar dicha caja a una grúa de taller,
fijando los amarres en lugar de dos tornillos del
contorno de caja.

92028R3

21-17

CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

21

Motorización

F

90300G1

REPOSICION

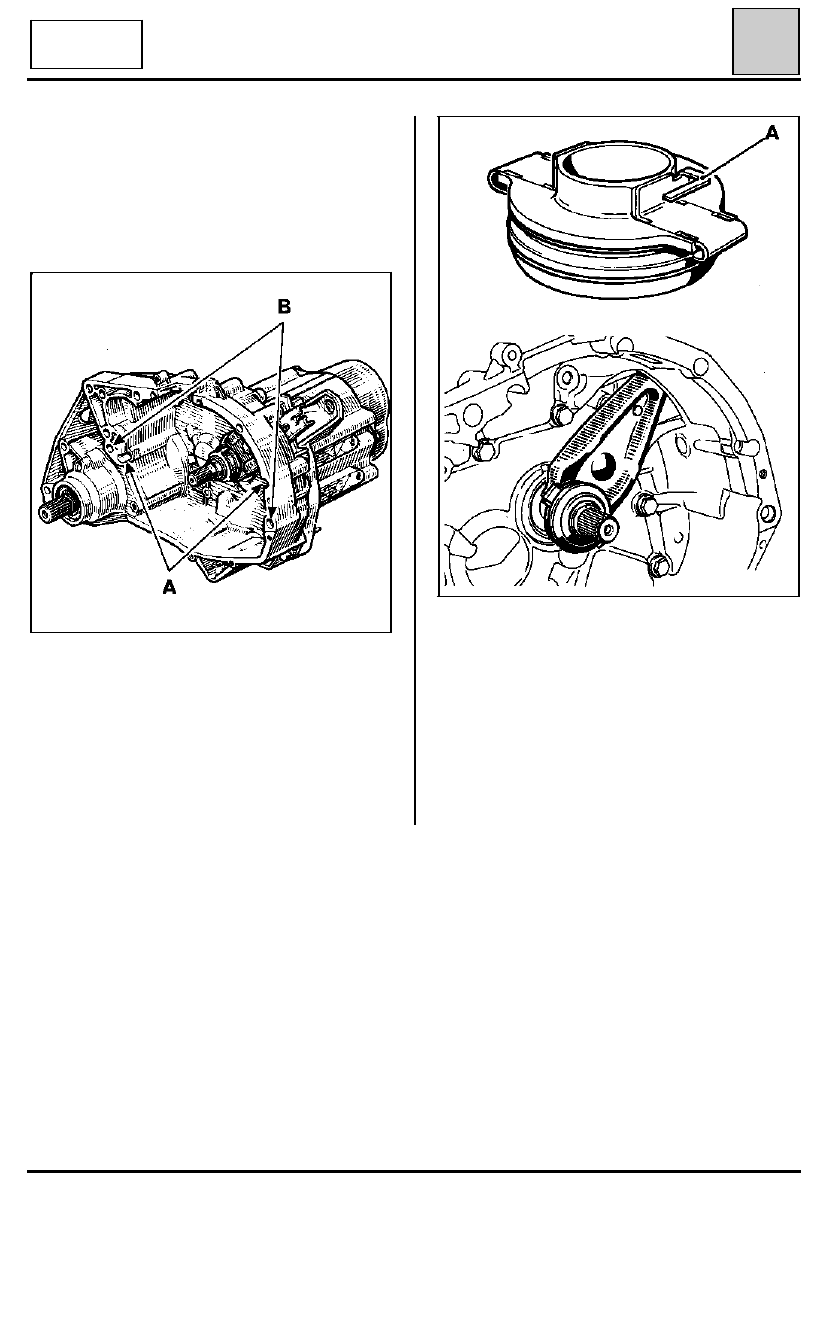

Asegurarse de la presencia y del posicionamiento
de los casquillos de centrado motor - caja de velo-
cidades :
-

en A : caja ensamblada con un motor C o E,

-

en B : caja ensamblada con un motor F.

Poner el tope en el tubo-guía encajando la mues-
ca (A) en la horquilla, asegurarse del correcto des-
lizamiento.

86415R

No levantar la horquilla, ya que podría salirse de
la muesca (A) del tope. A tal efecto, inmovilizar el
conjunto tope-horquilla intercalando un tubo
(ejemplo: útil Ele. 1382) entre la horquilla y el fre-
no de funda en el cárter, para evitar un eventual
desplazamiento del tope al colocar la caja de velo-
cidades.

Untar las paredes del tubo-guía y los patines de la
horquilla con grasa

MOLYKOTE BR2

.

21-18

CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

21

Colocar la caja en su sitio.

Motorización

F

92903R1

Ensamblar el motor-caja de velocidades.

Asegurarse de la colocación correcta de los casqui-
llos de centrado en su alojamiento.

Montar los espárragos (A) y (B) de la misma mane-
ra que en la extracción, éstos sirven para el alinea-
miento y centrado, poner también los tornillos del
contorno de caja.

Colocar la horquilla y poner la goma protectora.

21-19

CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

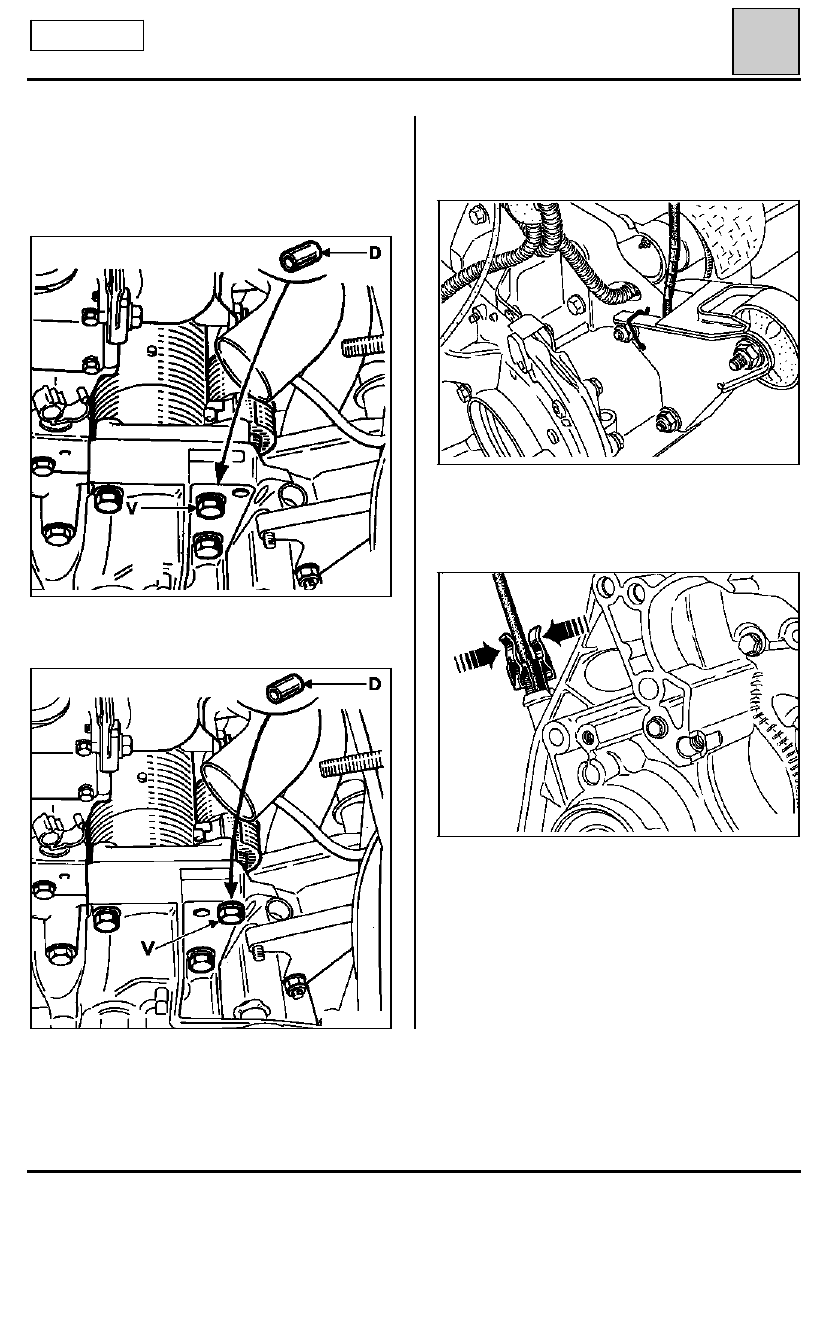

Fijación del cable del taquímetro. Pinzar las len-
güetas (flechas) y retirar el cable (motor F).

21

ATENCION :

colocar correctamente el tornillo (V) y

el casquillo de centrado del motor de arranque
(D).

92108-1S

Todos tipos

Motores C y E

86070R3

Motor F

86070-1R1

Conectar el cable del taquímetro respetando la
posición de la horquilla (motores C y E).

93909S
