Renault Premium engine. Manual - part 15

1 / 1

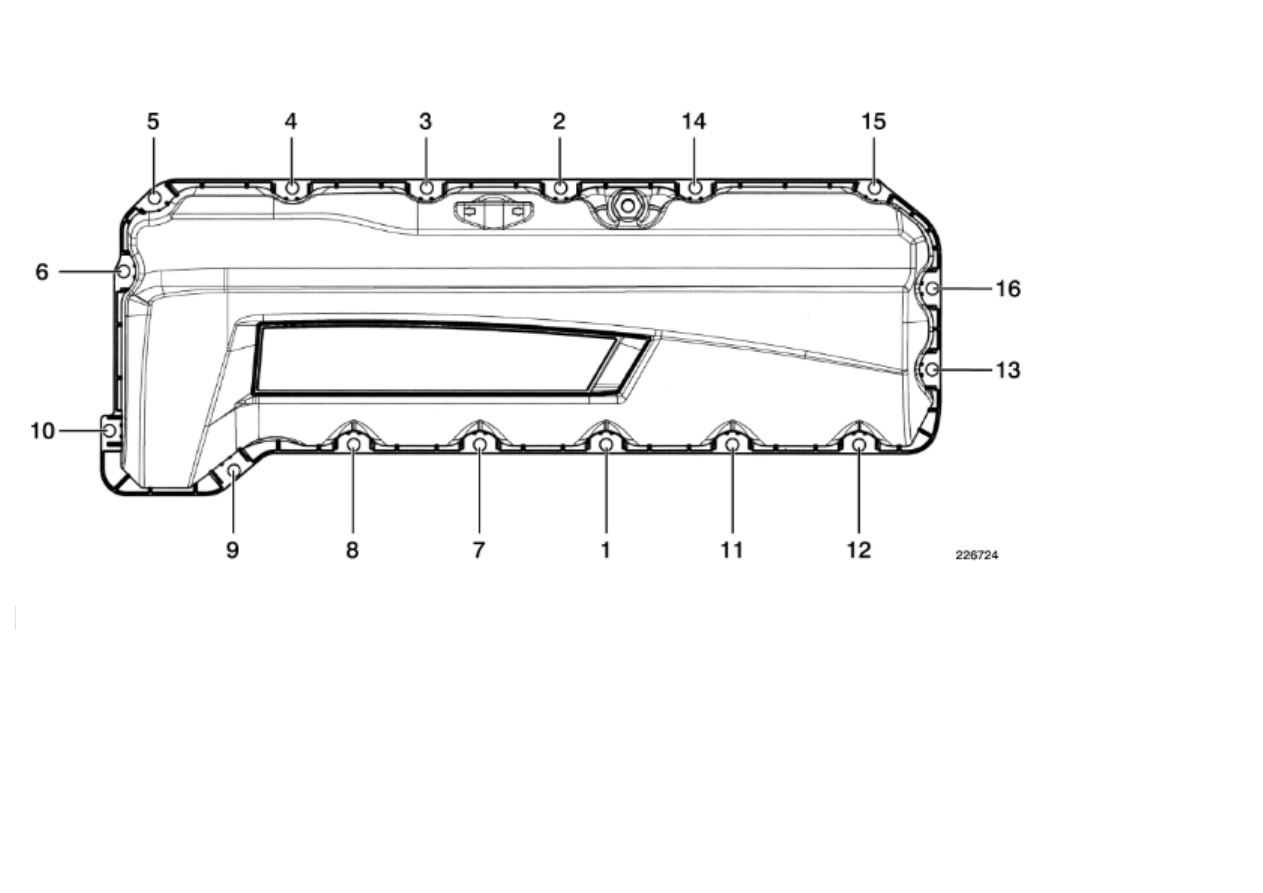

Cylinder head cover, tightening torques

The item numbers indicate the tightening sequence.

Cylinder head cover securing bolts

24±4 Nm

1 / 1

Exhaust manifold, tightening torques

Stage

 1: bolts (1 - 8 - 3 - 10 - 5 - 12)

10±2 Nm

Stage

 2: bolts (2 - 7 - 4 - 9 - 6 - 11 - 1 - 8 - 3 - 10 - 5 - 12)

48±8 Nm

1 / 2

Intake manifold, tightening torques

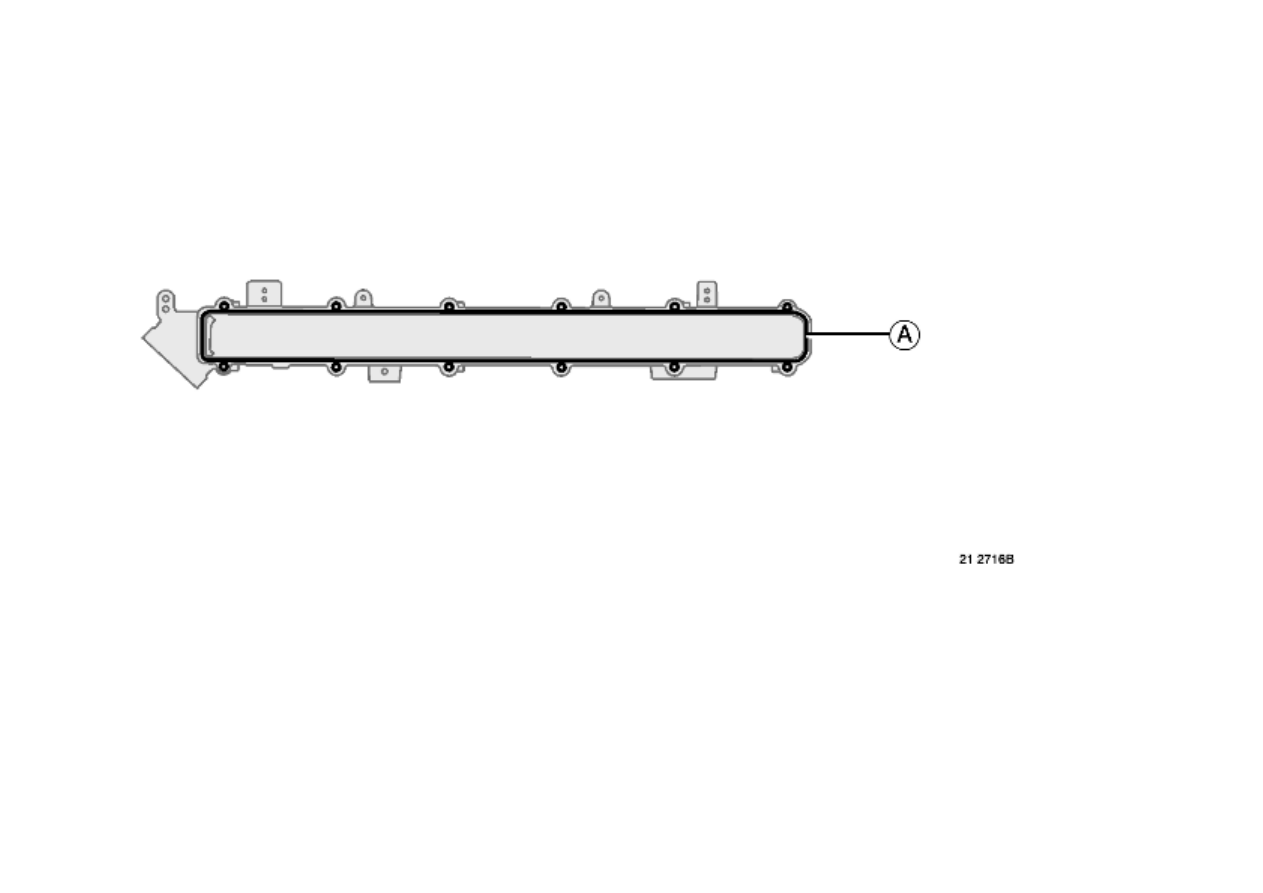

Apply a bead of silicone

dia. 2 mm  (A) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Apply "

SILICONE 7091

".

2 / 2

The item numbers indicate the tightening sequence.

Intake manifold securing bolts

24±4 Nm

Plug

 M10

20±3 Nm

Boost air pressure / temperature sensor

3.3 Nm

Consumables

Automotive part N°

Industrial reference N°

56 89 501 292

Silicon adhesive 7091
