Renault Premium engine. Manual - part 13

2 / 4

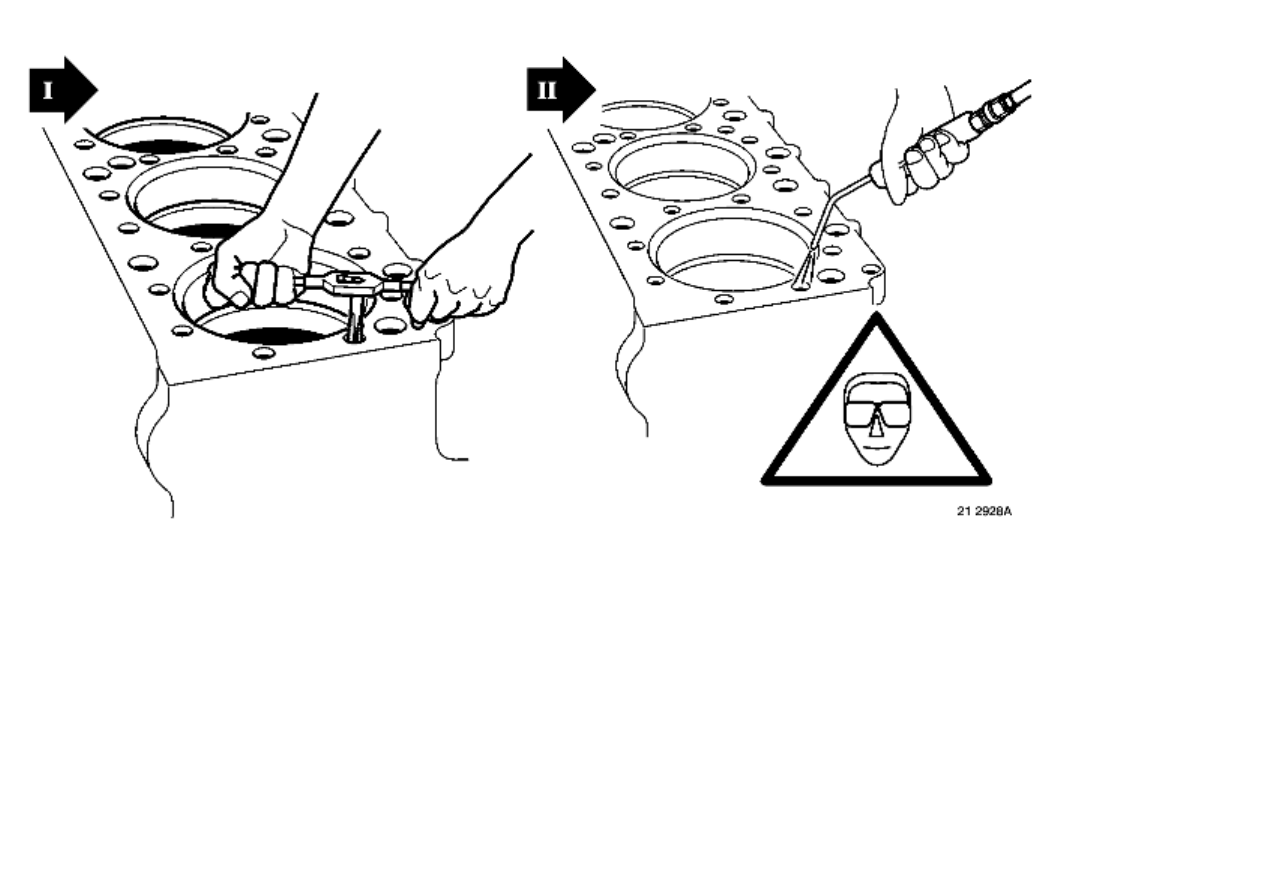

Tap the screw-threads in the cylinder block then blow through  with compressed air.

3 / 4

The cylinder head must be positioned and tightened in accordance with the instructions given in the method (see page ).

The item numbers indicate the tightening sequence.

Stage

1

65±5 Nm

Stage

2 (check tightening)

65±5 Nm

Stage

3

120±5 °

Stage

4

90±5 °

Bolts

 M8 securing the unit pump injectors wiring harness bracket

24±4 Nm

4 / 4

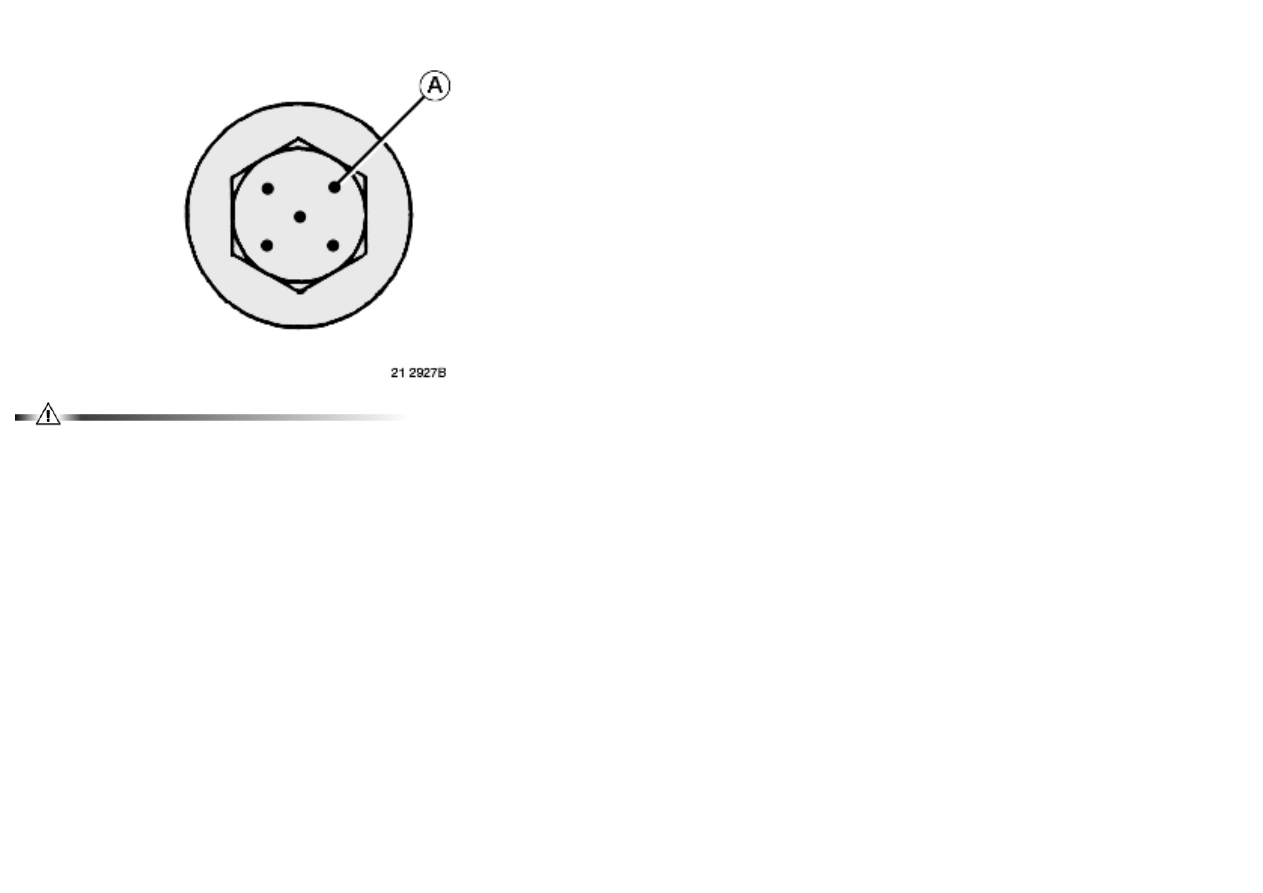

The bolts M8 can be re-used 5 times. If they are, do not apply any product to the screw-threads.Do not apply any product to new bolts, which

are already pre-coated.

1 / 1

Cylinder head plugs, tightening torques

Plug

 M10 x 1.00

20±4 Nm

Pre-coated plug

 M14 x 1.50

30±3 Nm

Pre-coated plug

 M10 x 1.00

10±2 Nm

Pre-coated straight union

10 Nm
