Renault Premium engine. Manual - part 14

1 / 3

Rocker shaft and camshaft bearing caps, tightening torques

The bolts can be re-used no more than

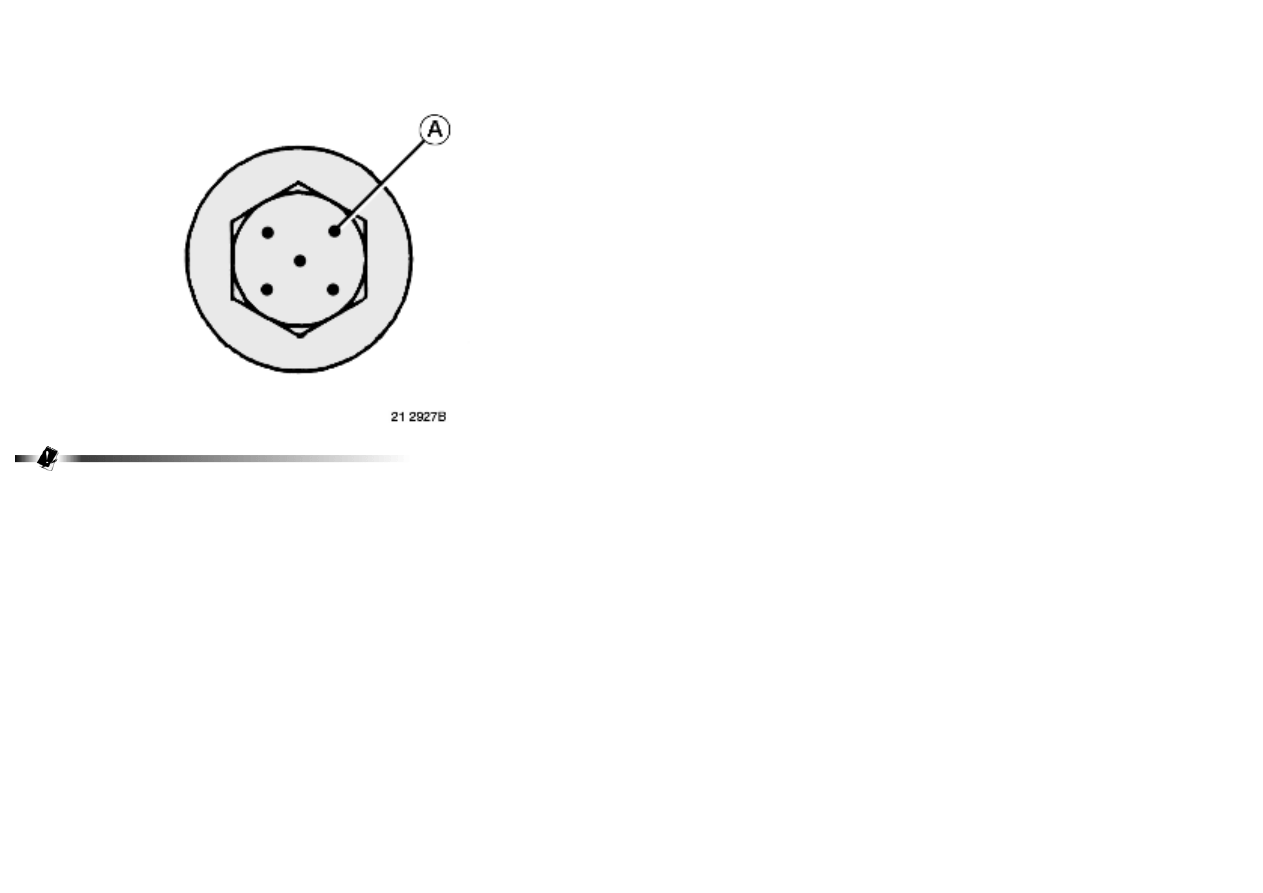

 5 times maximum. Mark the bolt head with an indentation (A) after tightening each time using a centre punch. In

this case, apply engine oil to the screw-threads and under the bolt heads.Do not apply engine oil to new bolts, which are already pre-lubricated.

2 / 3

Stage

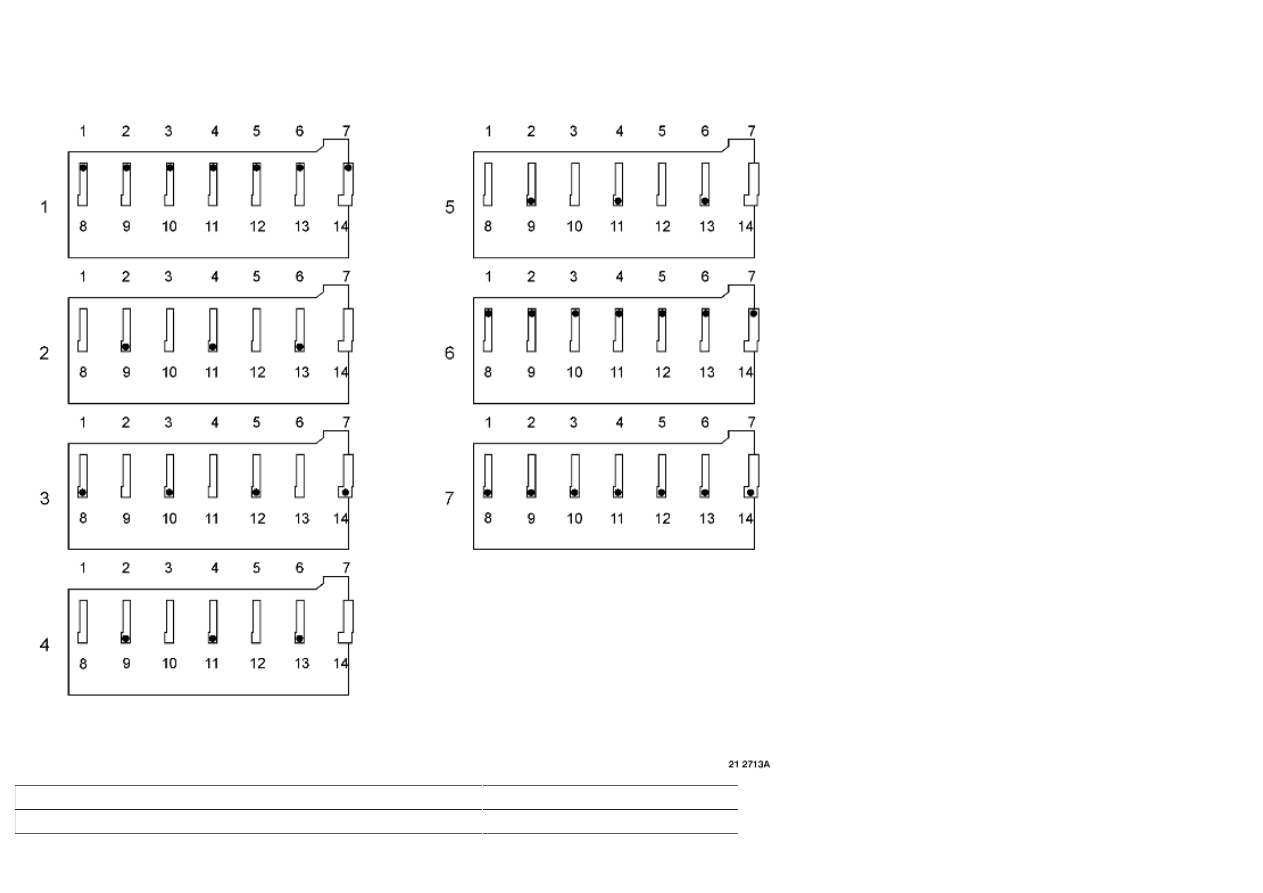

 1: bolts (1 › 7)

25±3 Nm

Stage

 2: bolts (9 - 11 - 13)

90±5 Nm

3 / 3

For the 2nd stage, tighten the bolts gradually, starting with bolt (11), so the rocker shaft descends without distorting.

Stage

 3: bolts (8 - 10 - 12 - 14)

60±5 Nm

Stage

 4: bolts (9 - 11 - 13)

Loosen the bolts

Stage

 5: bolts (9 - 11 - 13)

60±5 Nm

Stage

 6: bolts (1 › 7)

90±5 °

Stage

 7: bolts (8 › 14)

100±5 °

1 / 1

Rocker arms, tightening torques

Valve play adjusting screw locknut

38±4 Nm

Exhaust valves play adjusting shim securing bolts (Optibrake retarder)

38±4 Nm

Unit pump injector pre-travel adjusting screw locknut

52±4 Nm
