ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовку средней стойки

71A

71A-3

Облицовку средней стойки

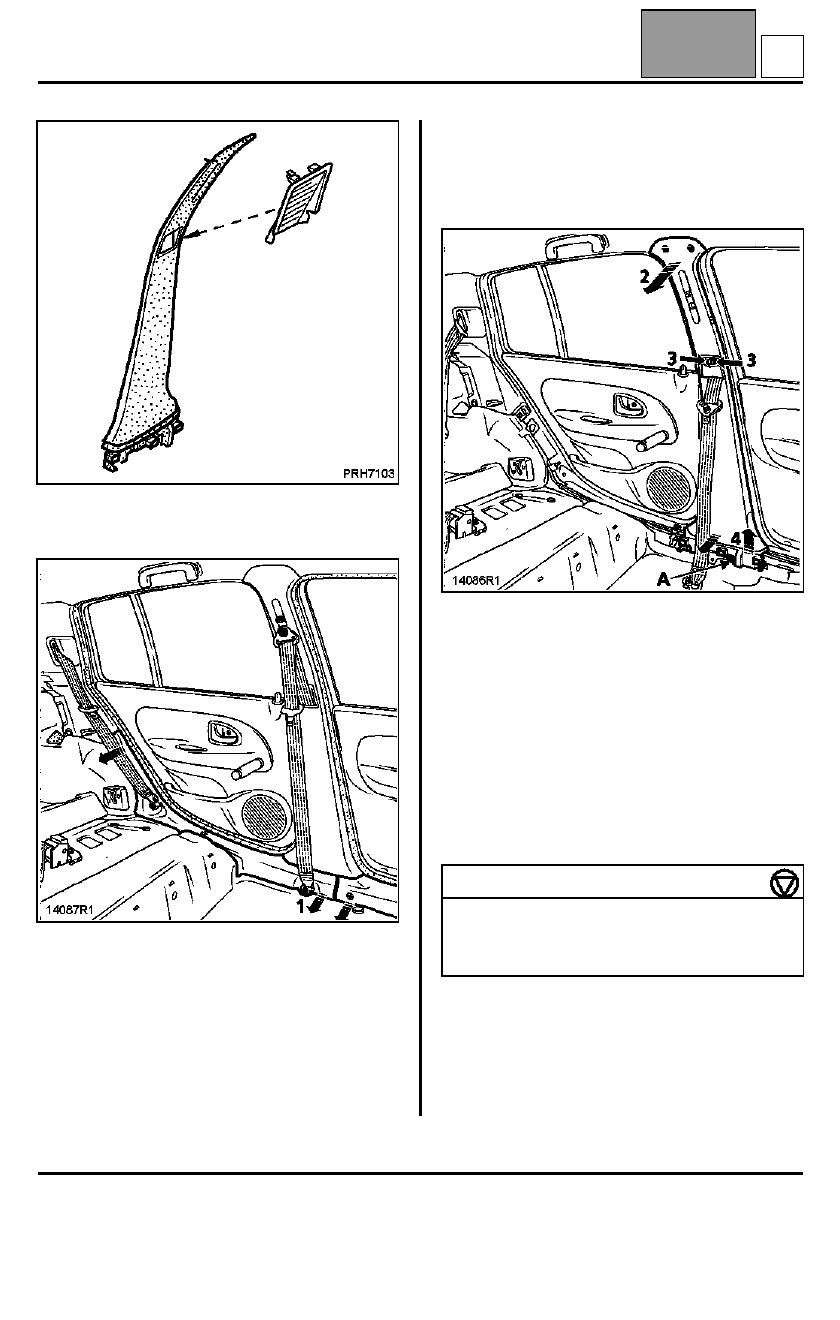

СНЯТИЕ (СЕДАН И 5-ДВЕРНЫЙ ХЭТЧБЕК)

Снимите:
– переднее сиденье (см. главу 75A-A),
– частично уплотнитель передней и задней дверей,
– болт нижнего крепления ремня безопасности

переднего сиденья

– болт нижнего крепления ремня безопасности

заднего сиденья,

– болт верхнего крепления ремня безопасности

переднего сиденья и его крышку,

– облицовку порога задней двери (см. главу 71-B).

Отсоедините пластину регулировки по высоте
ремня безопасности переднего сиденья.

С помощью плоской отвертки отсоедините
центральную часть пластины и снимите ее.

Отсоедините частично облицовку порога передней
двери (1), (см. предыдущую иллюстрацию).

Выверните болт нижнего крепления (A).

Отсоедините облицовку (2) от фиксаторов.

В точке (3) освободите направляющую ремня и
сожмите две лапки защелки, чтобы извлечь их из
внутренней стойки кузова.

Приподнимите облицовку (4), чтобы освободить ее
от внутренней стойки.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления ремней
безопасности

21

Болт крепления передних сидений

25

C

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Нижняя облицовка средней стойки и боковины

71A

71A-4

Нижняя облицовка средней стойки и боковины

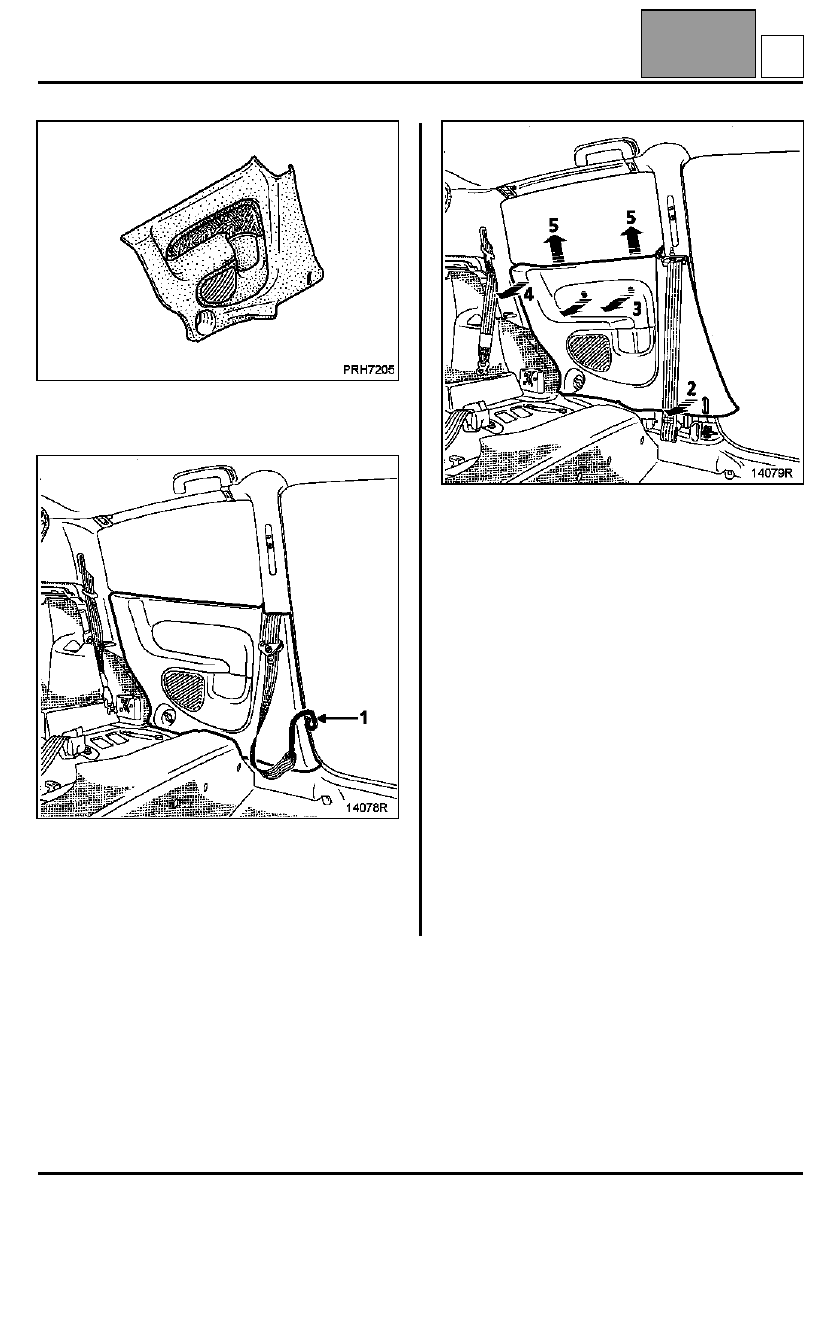

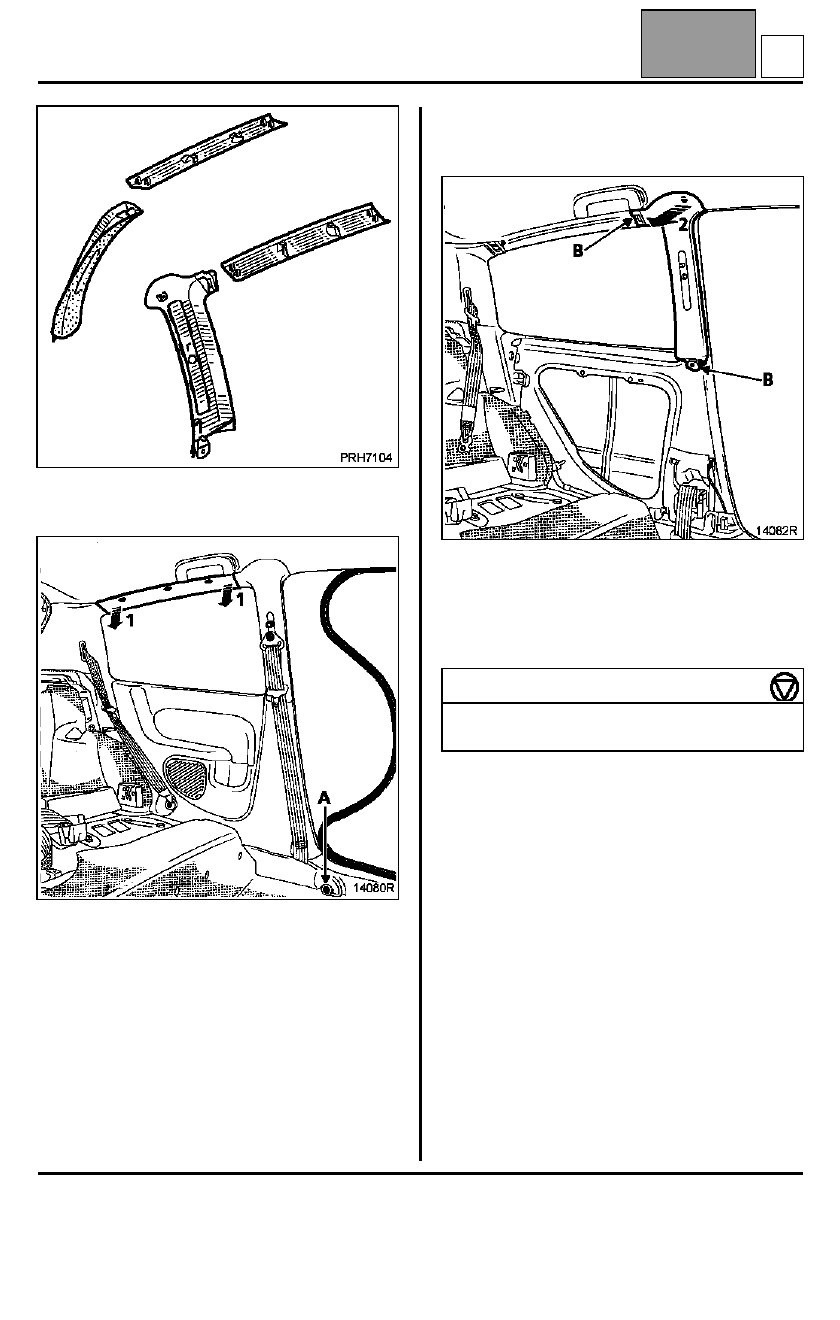

СНЯТИЕ (3-ДВЕРНЫЙ ХЭТЧБЕК)

Снимите:
– частично уплотнитель двери;
– болт нижнего крепления ремня безопасности

заднего сиденья (момент затяжки: 21 Н.м),

– скобу (1) крепления ремня безопасности

переднего сиденья.

Отсоедините облицовку от фиксаторов(2), (3) и (4).

Приподнимите облицовку и освободите ее (5).

Снимите облицовку.

D

16А

16A-4

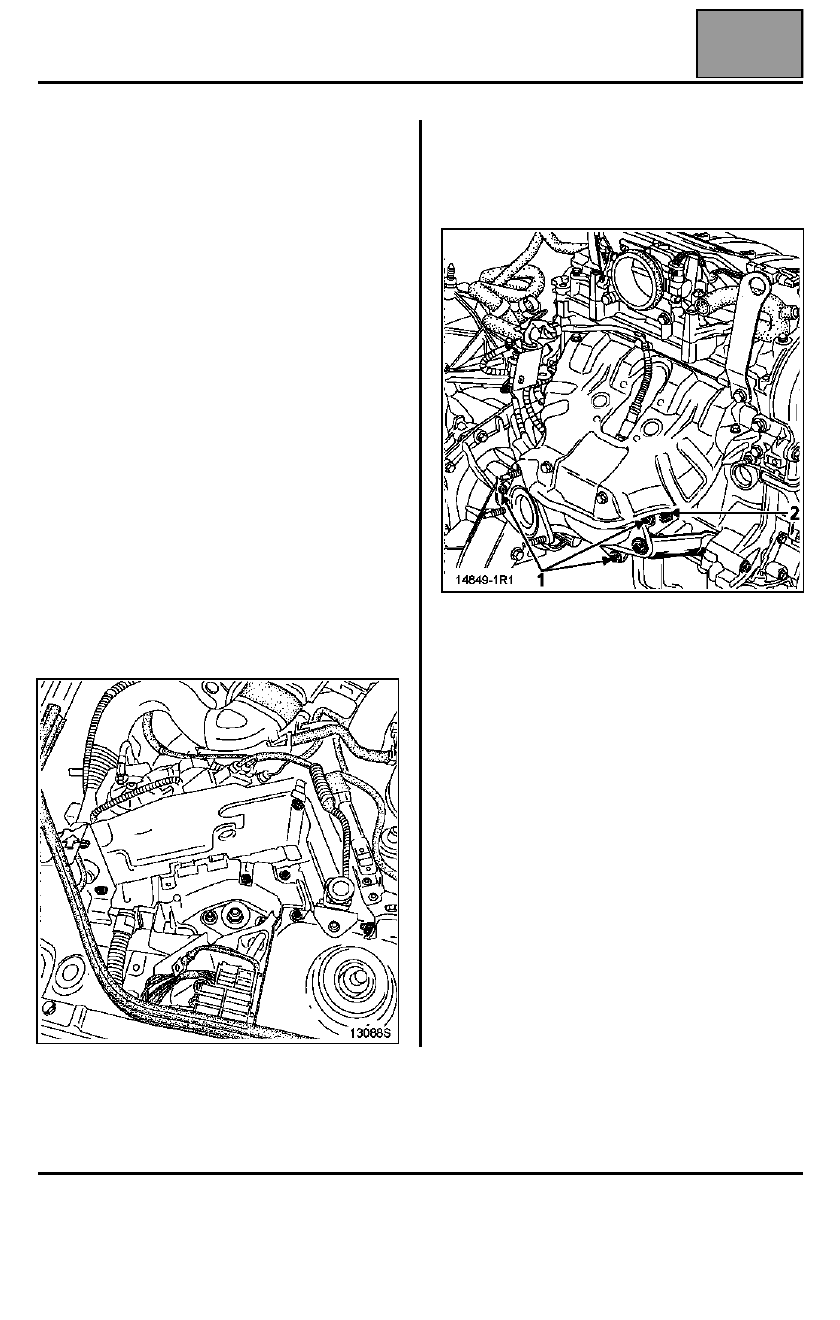

ЗАПУСК ДВИГАТЕЛЯ - ЗАРЯД АККУМУЛЯТОРНОЙ БАТАРЕИ

Стартер

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите:
– правое переднее колесо,
– глушитель шума впуска.

Работы, проводимые с правой стороны
автомобиля

Снимите:
– шаровой шарнир наконечника рулевой тяги с

помощью приспособления T. Av. 476,

– верхний болт крепления амортизаторной стойки к

поворотному кулаку и отпустите нижний болт.

Поверните поворотный кулак и отсоедините
приводной вал.

Снимите:
– аккумуляторную батарею,
– кронштейн ЭБУ системы впрыска,

предварительно разъединив разъем ЭБУ и
разъем инерционного выключателя прекращения
подачи топлива,

– теплозащитный экран предварительного

каталитического нейтрализатора (отвернув
болты 1),

– колодку проводов с датчика уровня масла (2) и

отведите в сторону жгут проводов,

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Верхняя облицовка средней стойки

71A

71A-5

Верхняя облицовка средней стойки

СНЯТИЕ (3-ДВЕРНЫЙ ХЭТЧБЕК)

Снимите:
– частично уплотнитель двери;
– болт нижнего крепления ремня безопасности

заднего сиденья,

– скобу нижнего крепления переднего ремня

безопасности (A);

– болт верхнего крепления переднего ремня

безопасности;

– лапку регулировки по высоте переднего ремня

безопасности: при помощи небольшой плоской
отвертки оттяните с наружной стороны
центральную часть лапки, для того чтобы ее
снять;

– нижнюю облицовку среднюю стойки и боковины

(см. главу 71A-D).

При помощи щипцов для снятия держателей
обивок и облицовок отсоедините верхнюю
облицовку боковины в точке (1).

Отверните два крепежных винта (B).

Отсоедините облицовку от фиксаторов (2).

УСТАНОВКА

МОМЕНТ ЗАТЯЖКИ, Н.м

Болты крепления ремней
безопасности

21
