ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка колесной арки

71A

71A-6

Облицовка колесной арки

СНЯТИЕ

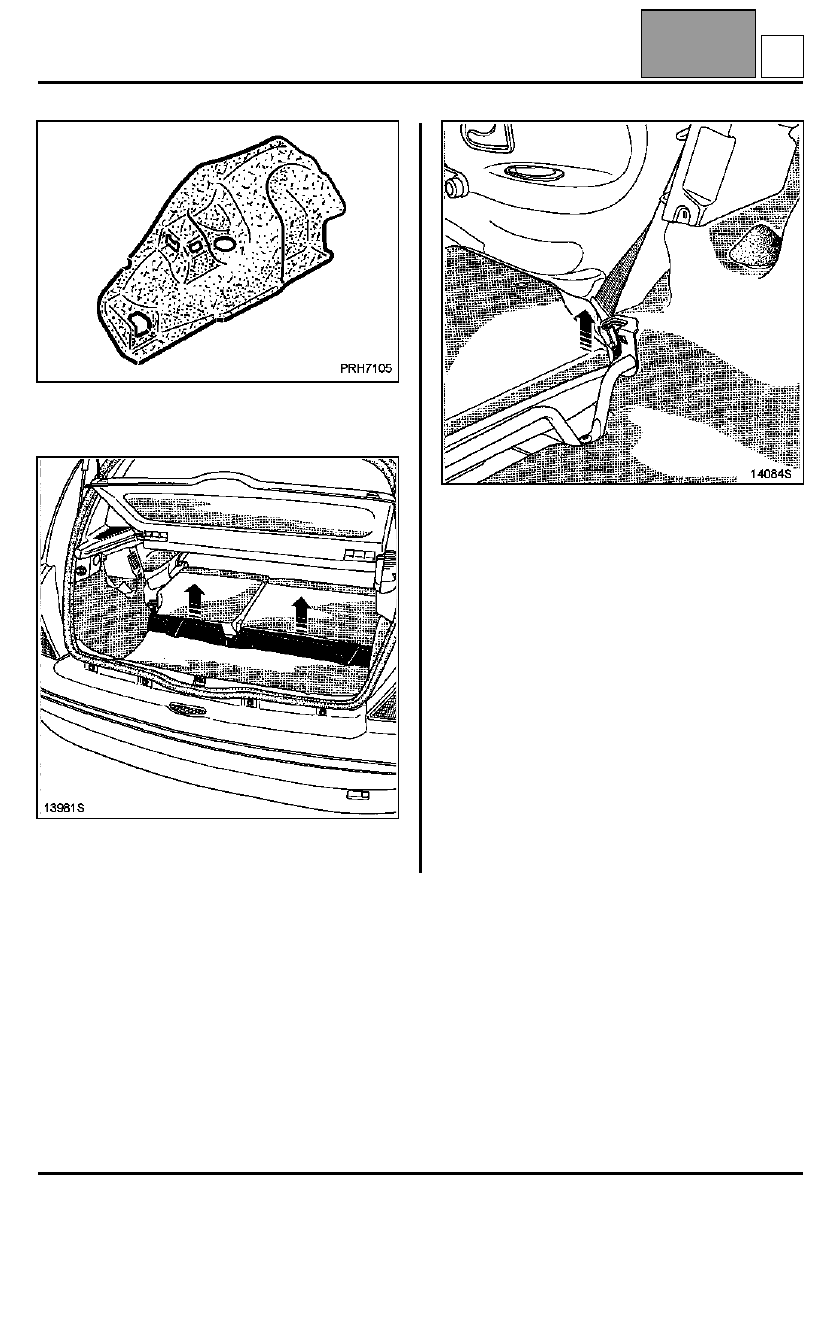

Снимите облицовку усилительной поперечины
багажника.

Извлеките ось крепления спинки заднего сиденья
из гнезда на боковине кузова.

F

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка колесной арки

71A

71A-7

Снимите:
– нижнюю облицовку средней стойки (3-дверный

хэтчбек) (см. главу 71A-D),

– боковую полку (см. главу 74A-A),
– болт нижнего крепления ремня безопасности

заднего сиденья,

– крышку верхнего крепления заднего

амортизатора,

– декоративную панель точки бокового крепления

спинки сиденья (три фиксатора (1)),

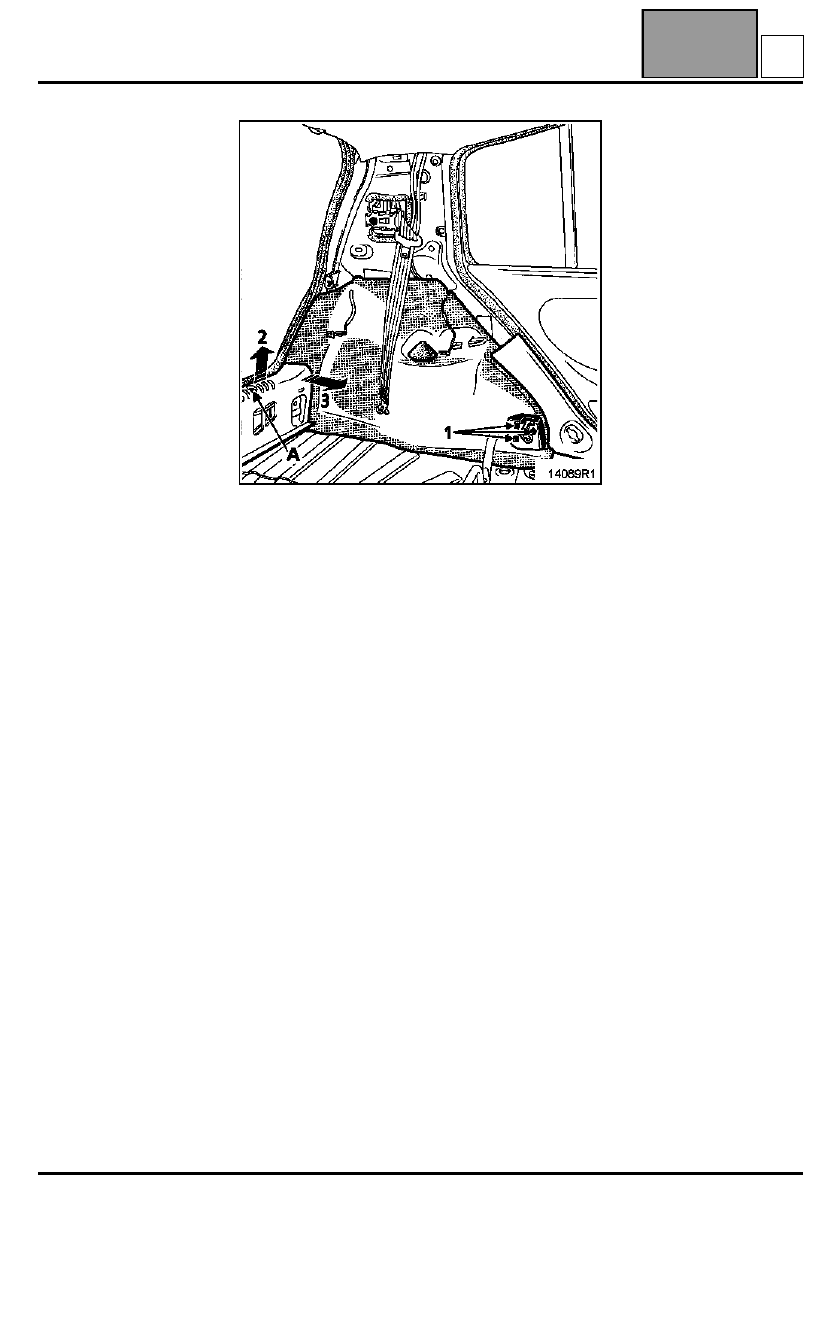

– облицовку панели задка:

●

выверните три болта (A),

●

приподнимите облицовку, чтобы снять нижние
держатели (2) с панели задка,

●

приподнимите коврик багажного отделения и
удалите облицовку.

Оттяните облицовку порога и сдвиньте вперед
облицовку (3) колесной арки.

F

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка передней двери

72

72-1

172

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка передней двери

СНЯТИЕ

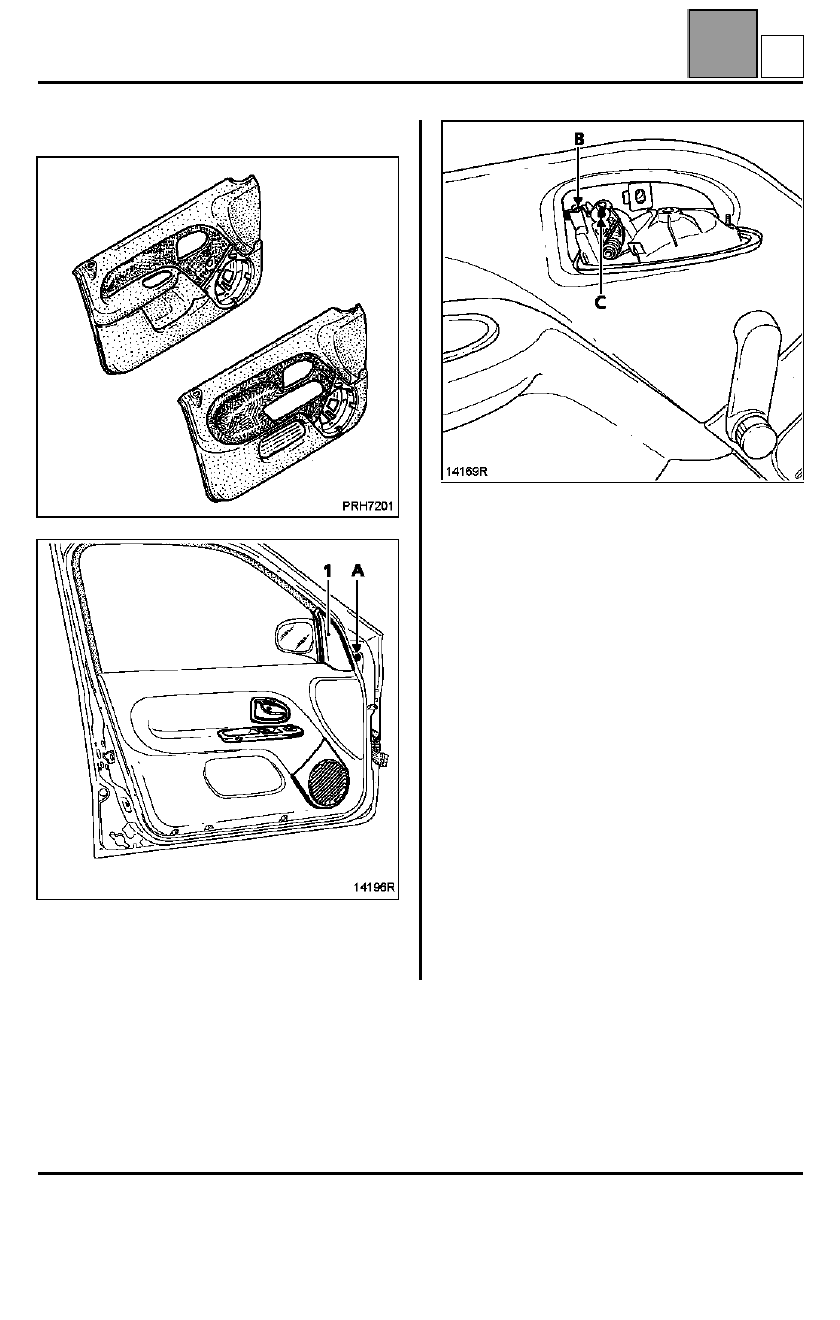

Снимите:
– колпачок на головке болта крепления наружного

зеркала заднего вида (A),

– решетку громкоговорителя.

Снимите:
– внутреннюю ручку двери;
– болт крепления ручки на коробе двери.

Отверните:
– фиксатор оболочки (B) троса привода,
– наконечник троса от ручки (C).

A

ОБИВКИ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

Обивка передней двери

72

72-2

Отверните болт крепления внутренней ручки
двери.

Приподнимите ручку и потяните назад, чтобы
вывести из паза в обивке.

Разъедините разъемы электродвигателя привода
наружных зеркал заднего вида.

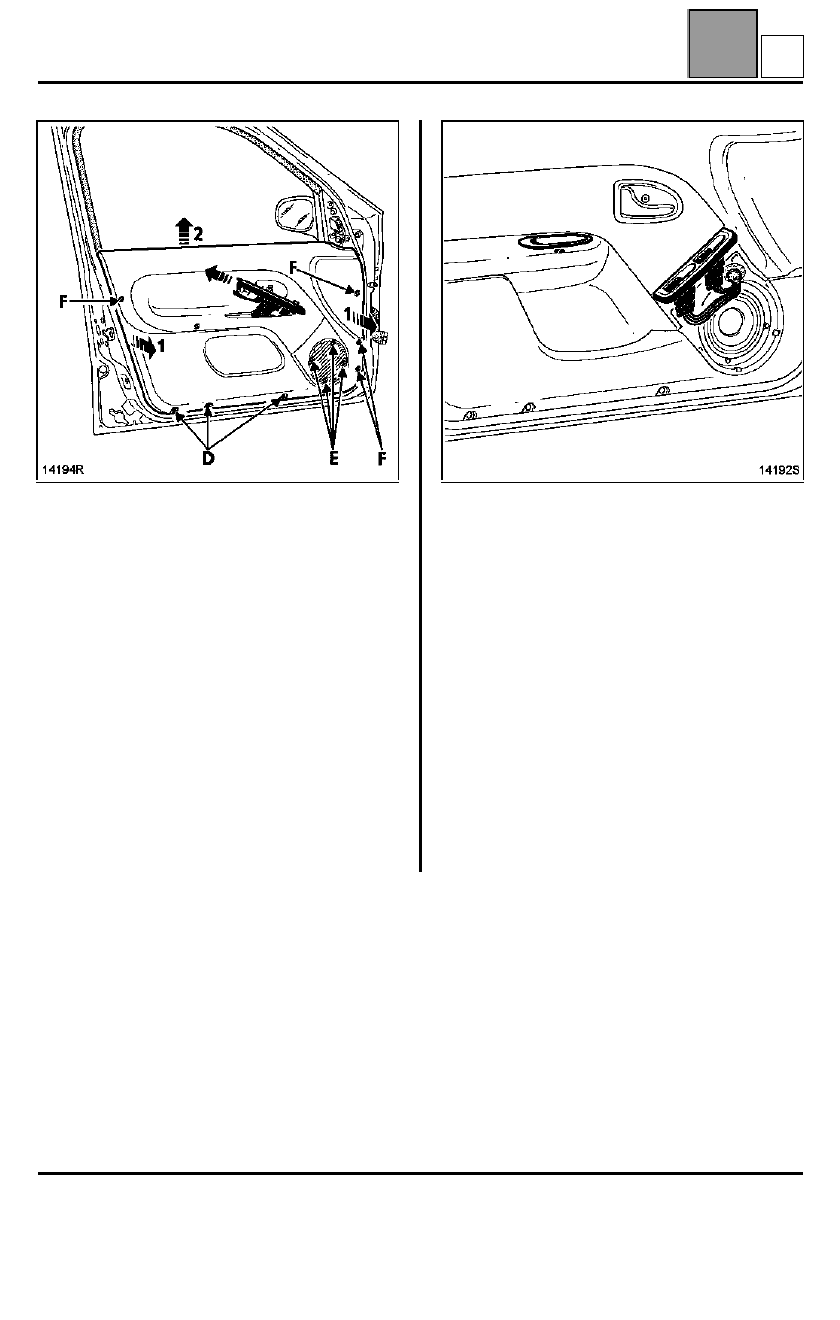

Снимите:
– три нижних болта крепления (D),
– четыре болта крепления громкоговорителя (E).

При помощи щипцов для снятия держателей
обивок и облицовок снимите держатели (1) обивки
двери (F) и снимите ручку стеклоподъемника (если
она есть).

Приподнимите облицовку (2), чтобы вывести ее из
паза на внутреннем подоконном уплотнителе
двери.

ПРИМЕЧАНИЕ: на модификации E для получения
доступа к разъемам электродвигателей привода
наружных зеркал заднего вида, достаточно снять
только решетку громкоговорителя.

A
