Стеклоподъемники задних дверей

51А

51A-9

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

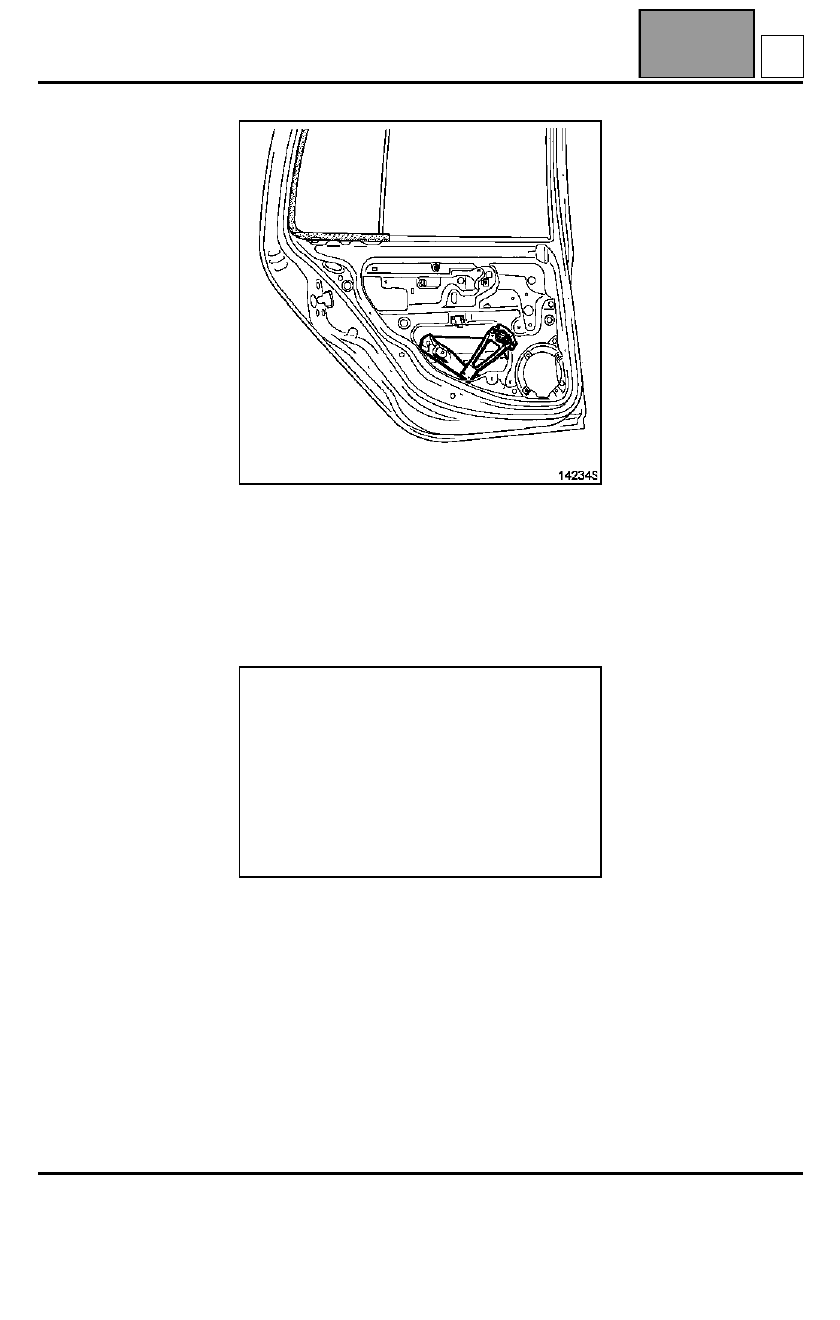

Снимите, если необходимо, разъем
электродвигателя стеклоподъемника.

Извлеките стеклоподъемник через проем в коробе
двери.

УСТАНОВКА

При установке болтов крепления (A) (см.
предыдущую страницу) следует перед из
затяжкой поднять стекло до упора вверх.

Затяните болты глухим ключом через
предусмотренные для этого отверстия в кожухе
двери.

В этом случае стекло будет правильно
установлено по отношению к направляющему
рельсу.

D

52А

52-1

152А

СНЯТИЕ

Снимите:
– обивку двери задка,
– болт крепления (A).

При помощи щипцов для снятия держателей
обивок и облицовок отсоедините фиксаторы от
обивки (B).

Снимите облицовку.

A

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Замок и цилиндр замка двери задка

52А

52-2

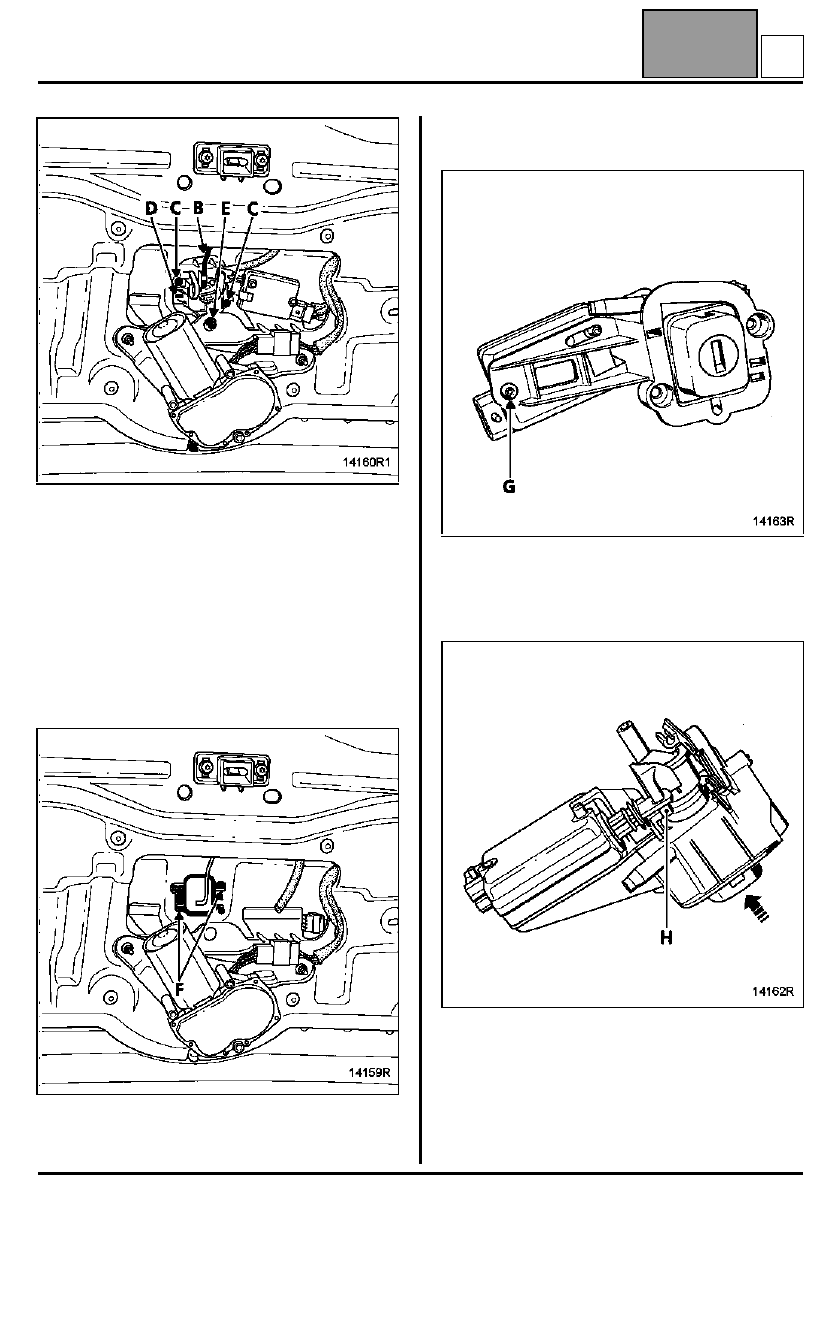

Снимите:
– тягу привода замка (B),
– два болта крепления (C).

Отожмите пружинные защелки узла цилиндр замка
- электродвигатель (D).

Разъедините разъем питания электродвигателя.

Наклоните узел цилиндр замка - электродвигатель,
чтобы вывести выступ (E) из внутренней панели
двери задка.

При помощи небольшой плоской отвертки
отсоедините ручку привода замка двери (F), отжав
пружинные фик саторы.

СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА
ЗАМКА ДВЕРИ

Снимите болт крепления (G).

УСТАНОВКА

Переместите цилиндр замка, чтобы снять с вала
двигателя палец (H).

ВАЖНОЕ ЗАМЕЧАНИЕ: перед установкой ручки
привода замка двери убедитесь в чистоте
уплотнителя, соприкасающегося с лакокрасочным
покрытием двери задка.

A

МЕХАНИЗМЫ НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Замок и цилиндр замка двери задка

ОСТЕКЛЕНИЕ КУЗОВА

ВЕТРОВОЕ СТЕКЛО

54A

54A-1

154A

ОСТЕКЛЕНИЕ КУЗОВА

ВЕТРОВОЕ СТЕКЛО

СНЯТИЕ

Снимите:
– два рычага стеклоочистителя при помощи

приспособления Elé. 1294-01,

– обе части решетки ниши воздухозабора

(см.раздел 55A-D),

– установочные подкладки (A),
– боковые молдинги (при помощи щипцов для

снятия держателей обивок и облицовок),

– верхний молдинг и его держатель.

Снимите держатель небольшой плоской отверткой.

Установите на приборную панель
предохранительную накладку Car. 1482.
