Стеклоподъемник передней двери

51А

351А

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

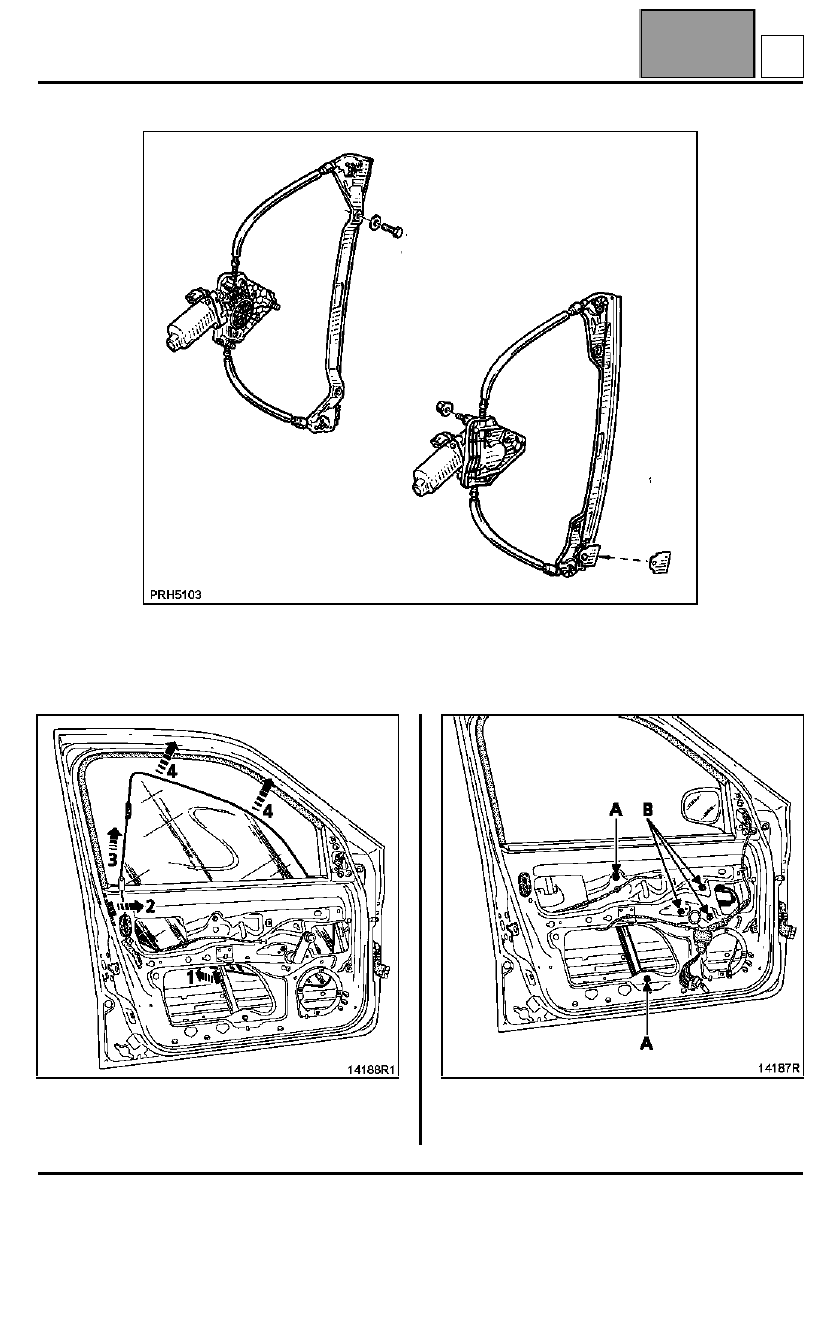

Стеклоподъемник передней двери

51A-6

СНЯТИЕ

Снимите обивку передней двери (см. раздел 72A-A).

Снимите стекло передней двери и внутренний
подоконный уплотнитель стекла
(см. раздел 54A-C).

Снимите:
– два болта крепления направляющей (A),
– три болта крепления электродвигателя (В)

C

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ

Система улавливания паров бензина

14A

14A-2

ПРИНЦИП ДЕЙСТВИЯ

Сообщение с атмосферой топливного бака
осуществляется через адсорбер (улавливатель
топливных паров).

Пары бензина удерживаются активным углем,
содержащемся в адсорбере.

Пары бензина, содержащиеся в адсорбере,
устраняются путем сжигания в двигателе.

Для этого адсорбер соединяется с впускным
коллектором посредством трубопровода и
электромагнитного клапана. На адсорбере имеется
электромагнитный клапан, обеспечивающий его
продувку.

Принцип действия электромагнитного клапана
основан на изменении проходного сечения (в
зависимости от значения сигнала степени
циклического открытия, который вырабатывается
ЭБУ системы впрыска).

Изменение проходного сечения канала
прохождения топливных паров в электромагнитном
клапане происходит за счет равновесия между
магнитным полем, создаваемым при прохождении
тока питания через обмотку, и усилием возвратной
пружины, обеспечивающей закрытие
электромагнитного клапана.

ПРОВЕРКА ПРОДУВКИ АДСОРБЕРА

Нарушение работы системы улавливания паров
бензина может привести к нестабильной работе на
холостом ходу или остановке двигателя.

Убедитесь в правильности подсоединения
трубопроводов системы (см. функциональные
схемы).

Проверьте состояние трубопроводов до топливного
бака.

1

Впускной коллектор

2

Электромагнитный клапан продувки адсорбера

3

Адсорбер с встроенным электромагнитным
клапаном

4

Топливный бак

M

Сообщение с атмосферой

Стеклоподъемник передней двери

51А

51A-7

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

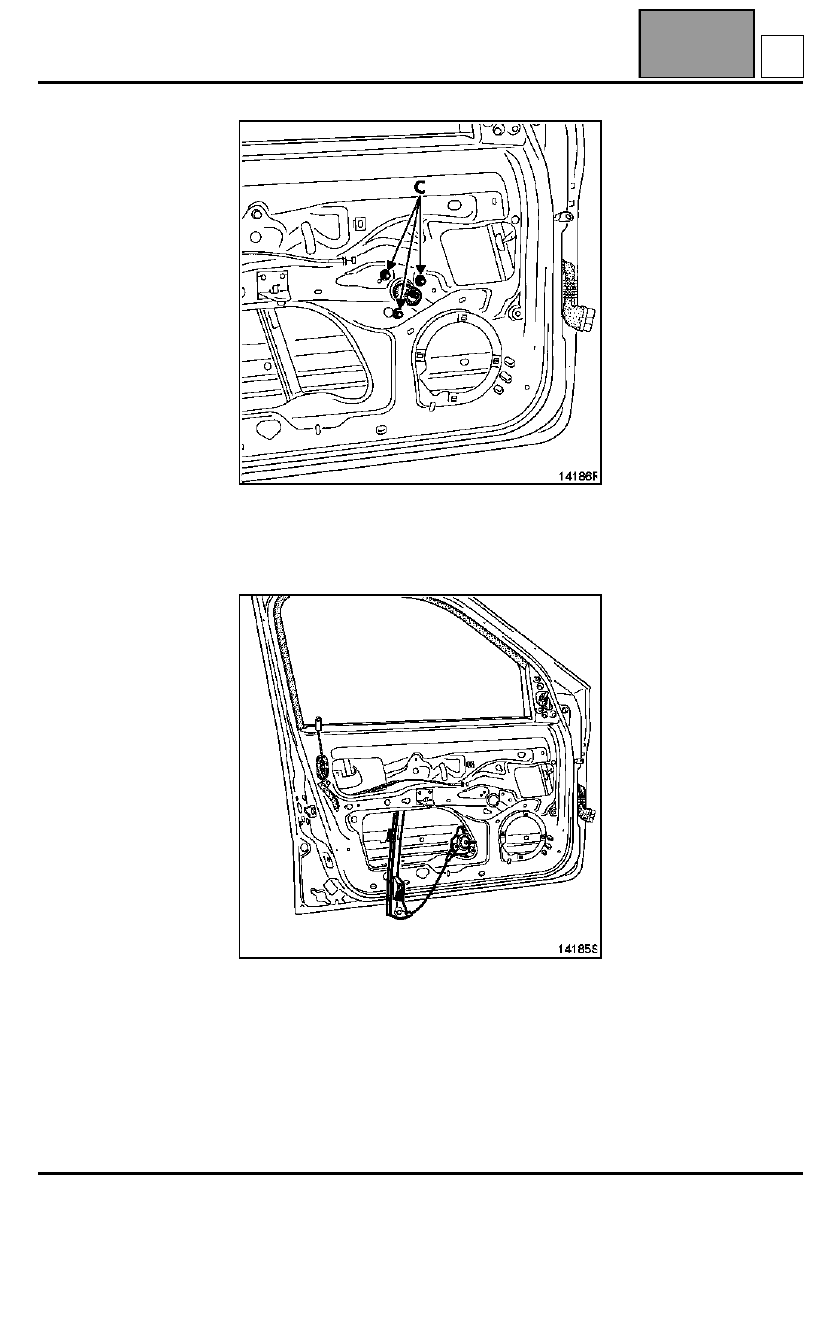

ВНИМАНИЕ: точки крепления стеклоподъемника с
ручным приводом (C) не совпадают с точками
крепления (B) стеклоподъемника с электрическим
приводом (см. предыдущую страницу).

Снимите, если необходимо, разъем
электродвигателя стеклоподъемника.

Извлеките стеклоподъемник через проем в коробе
двери.

C

Стеклоподъемники задних дверей

51А

51A-8

451А

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

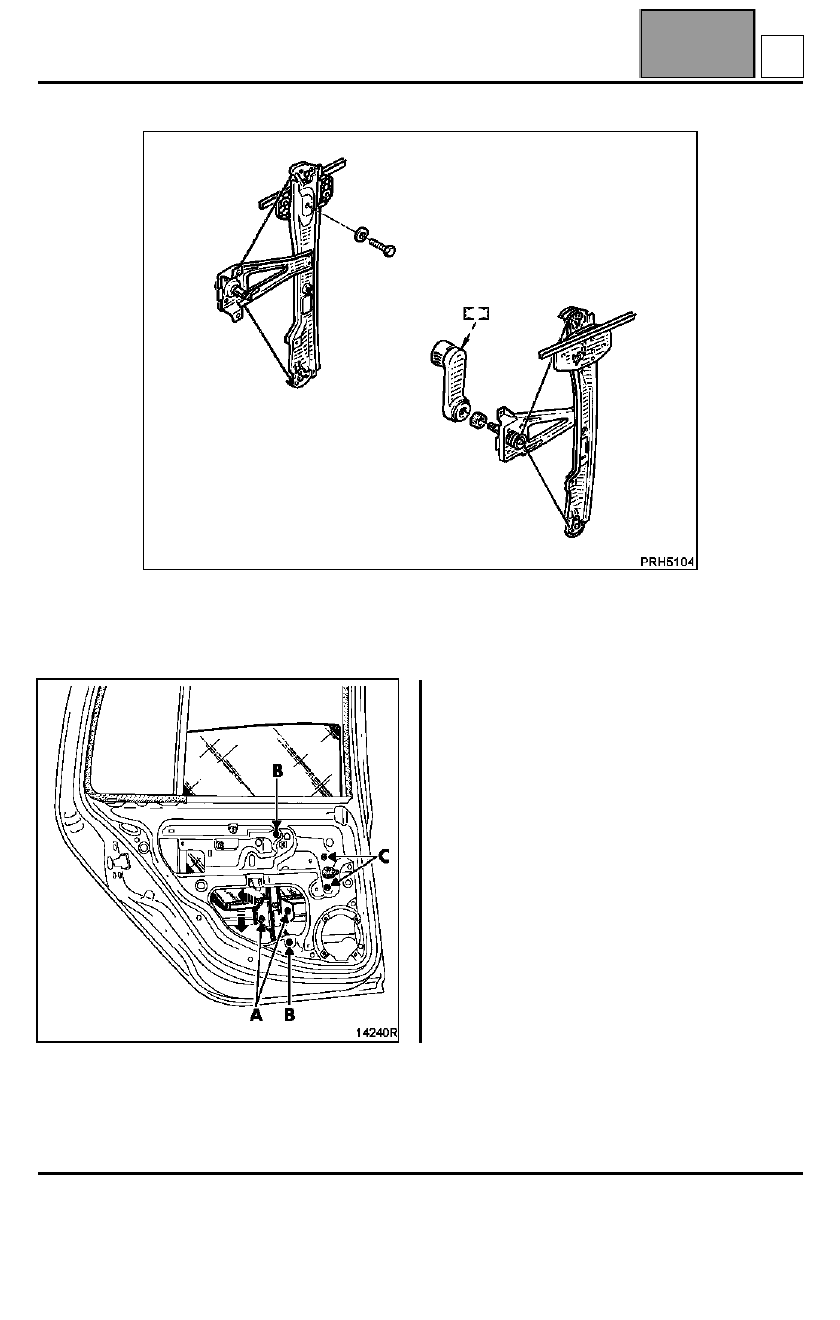

Стеклоподъемники задних дверей

СНЯТИЕ

Снимите обивку задней двери (см. раздел 72A-B).

Снимите два болта крепления (A) стекла на
направляющем рельсе стеклоподъемника.

Опустите стекло на дно короба двери.

Снимите:
– два болта (B) крепления направляющего рельса,
– два болта (C) крепления ручного или

электрического привода стеклоподъемника.
