Замок и цилиндр замка передней двери

51А

51A-2

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

СНЯТИЕ

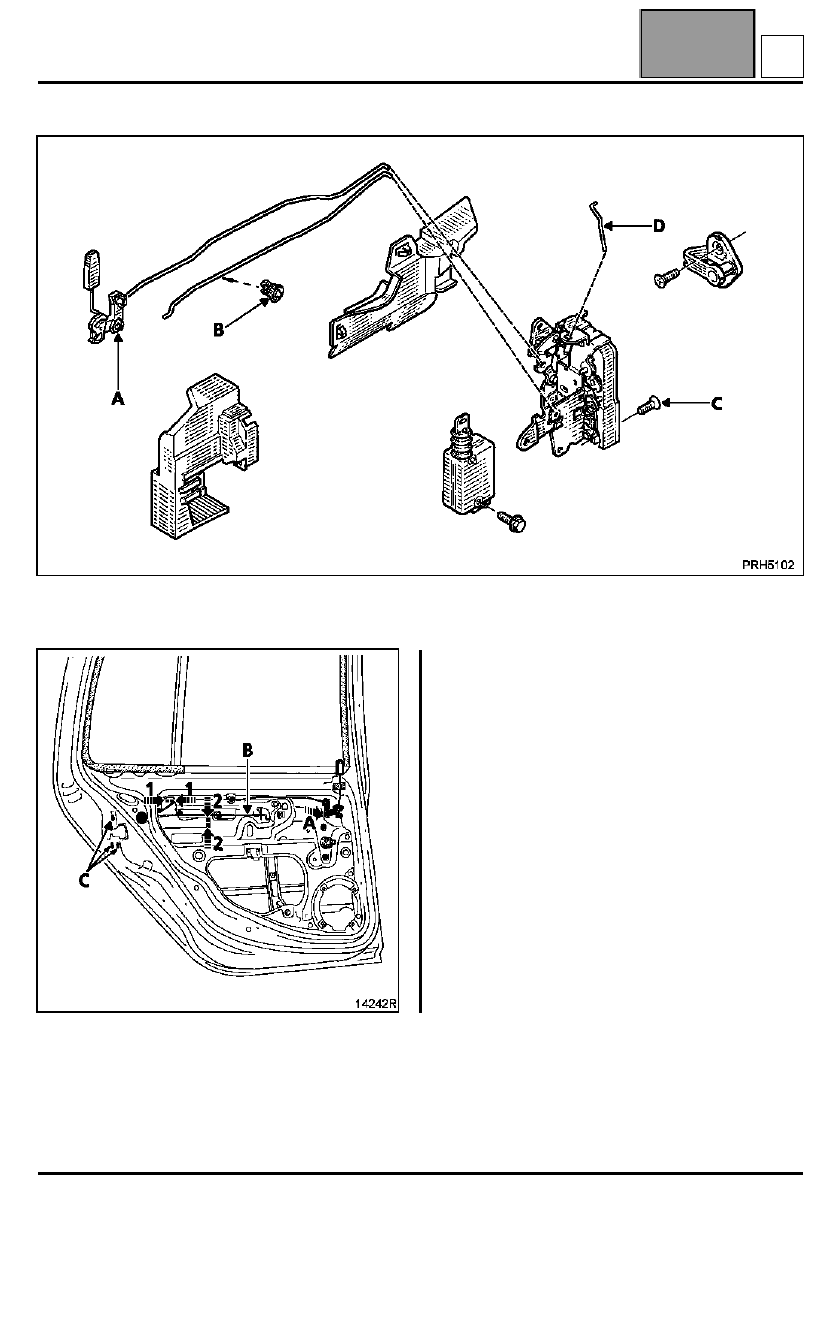

Снимите:
– два болта крепления (A) противовзломной скобы,
– три болта крепления (B) замка на коробе двери.

Отсоедините тягу привода замка (С) от наружной
ручки.

Снимите трос привода замка с фиксатора (D).

Извлеките противовзломную скобу (E).

Снимите скобу крепления разъема
электродвигателя привода замка двери и выньте
разъем.

Наклоните (1) замок к панели двери, чтобы снять
замок с пальца привода (F) цилиндра замка (см.
предыдущую страницу).

Извлеките замок (2) из короба двери.

A

Замок и цилиндр замка передней двери

51А

51A-3

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

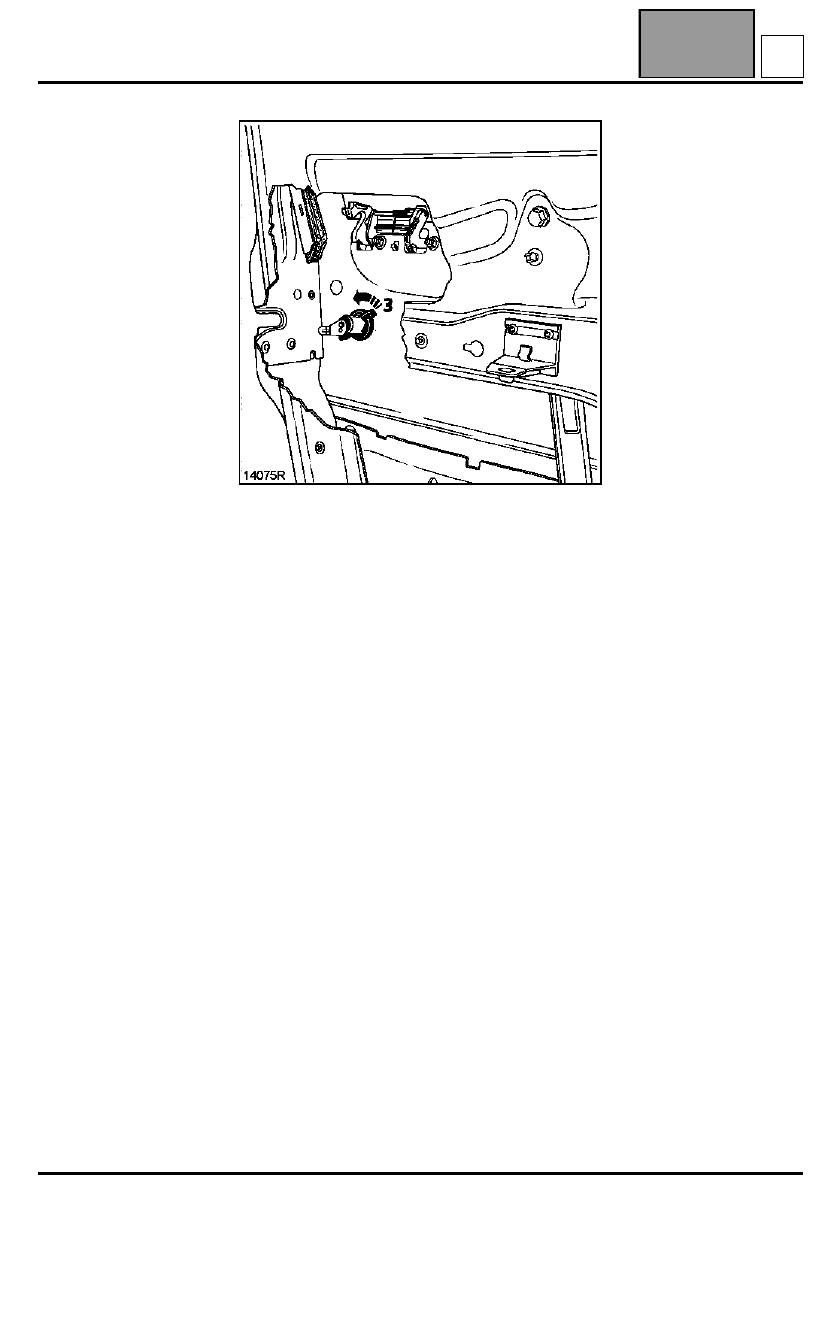

Поверните на четверть оборота стопорную скобу
(3) и извлеките ее из паза в корпусе цилиндра
замка.

Снимите цилиндр замка с панели двери.

A

Замок задней двери

51А

51A-4

251А

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Замок задней двери

Снимите обивку задней двери (см. раздел 72A-B).

Отсоедините в точках (1) и (2) противовзломную
скобу замка.

Отсоедините:
– промежуточную скобу (A) и ее тягу включения

сигнальной лампы незакрытой двери,

– тягу привода внутренней ручки (B).

Выверните три болта крепления (C) замка на
двери.

B

Замок задней двери

51А

51A-5

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

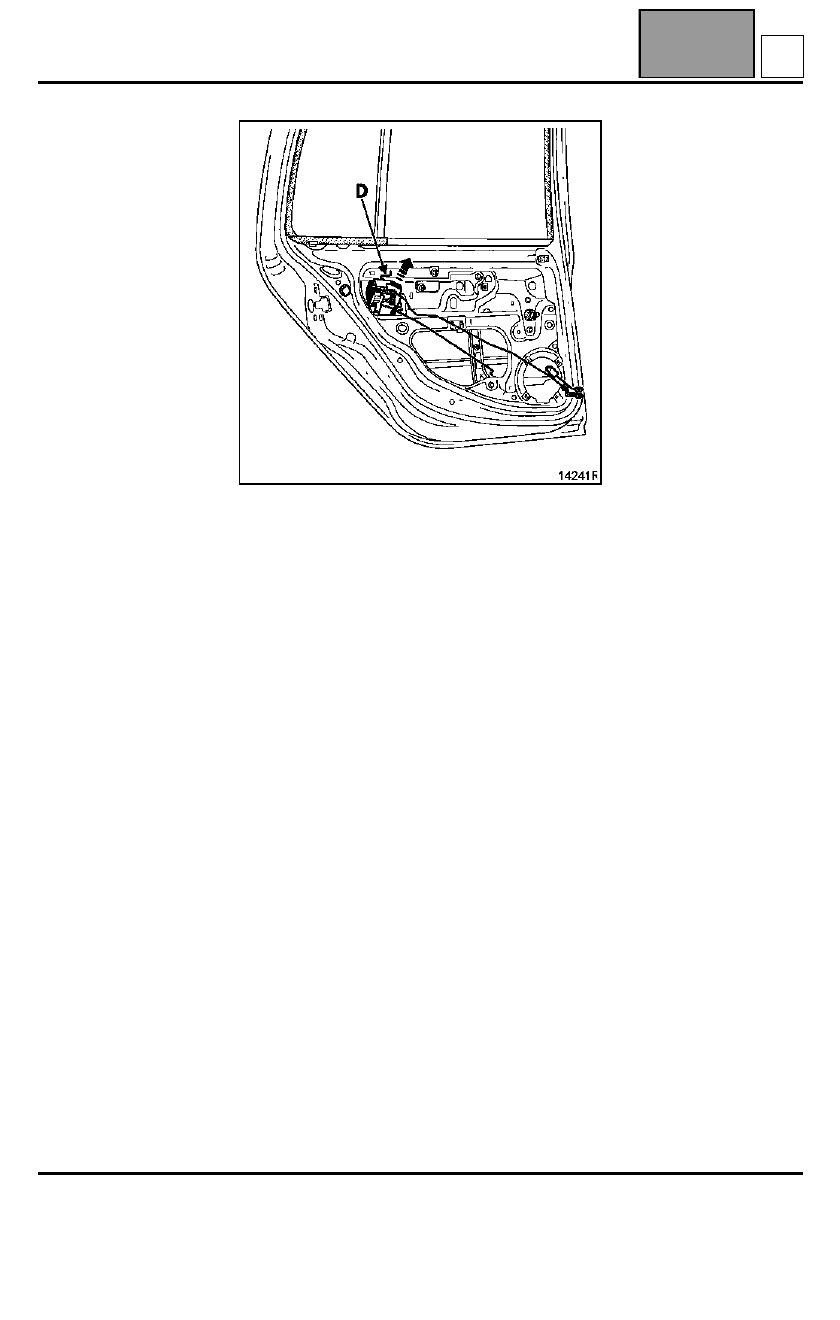

Отсоедините тягу привода замка (D) от наружной
ручки.

Снимите скобу крепления разъема
электродвигателя привода замка двери и выньте
разъем.

Переместите замок к передней части двери и
извлеките его через проем в коробе двери.

B
