ОБЩИЕ СВЕДЕНИЯ

Приспособления и специнструмент

50А

B

50A-2

Приспособления и специнструмент

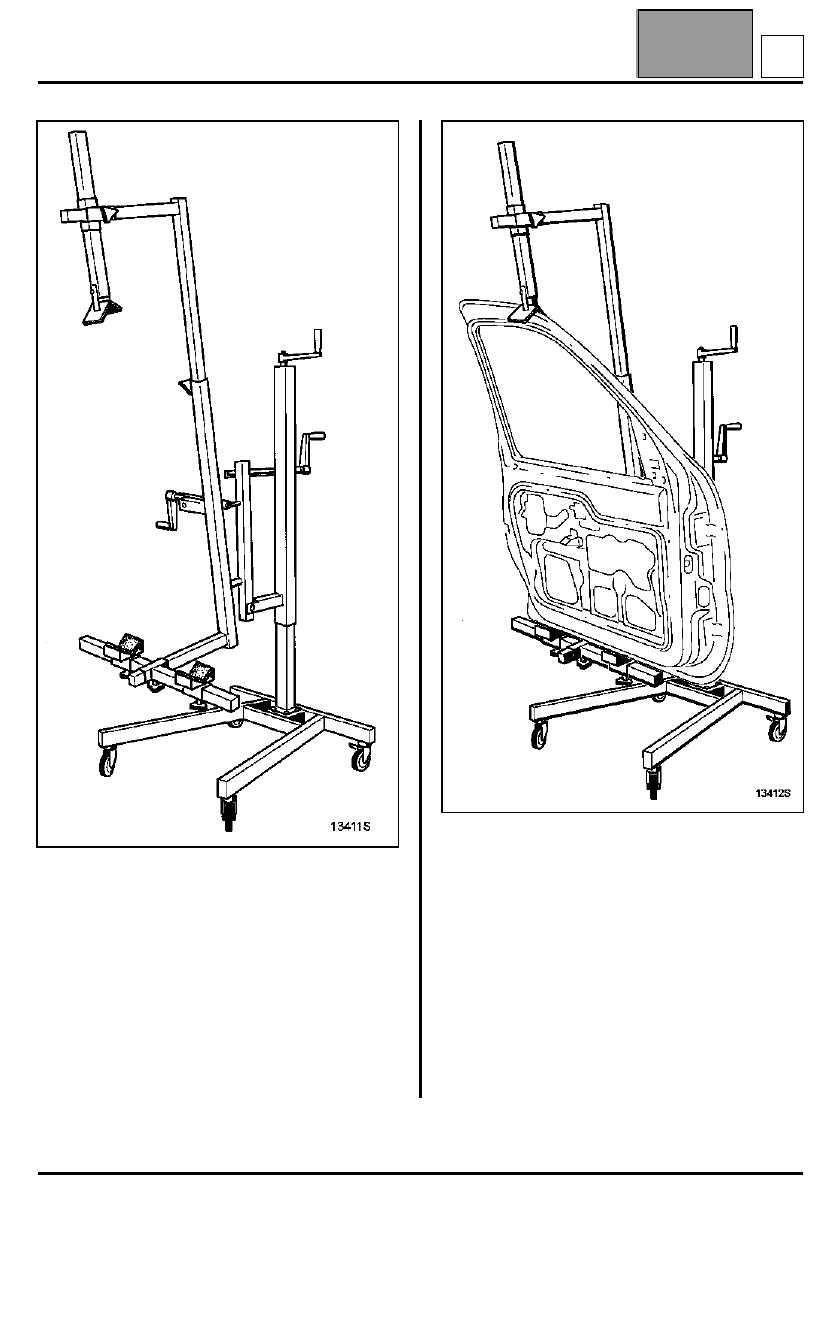

ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДДЕРЖАНИЯ
ДВЕРИ

Применение данного приспособления облегчает
снятие или установку распашных или сдвижных
дверей.

Предназначенное прежде всего для
открывающихся элементов кузова коммерческих
автомобилей, оно выдерживает вес двери в сборе
и позволяет обойтись без помощника.

№ одобрения Renault: 661 000.

ОБЩИЕ СВЕДЕНИЯ

Приспособления и специнструмент

50А

B

50A-3

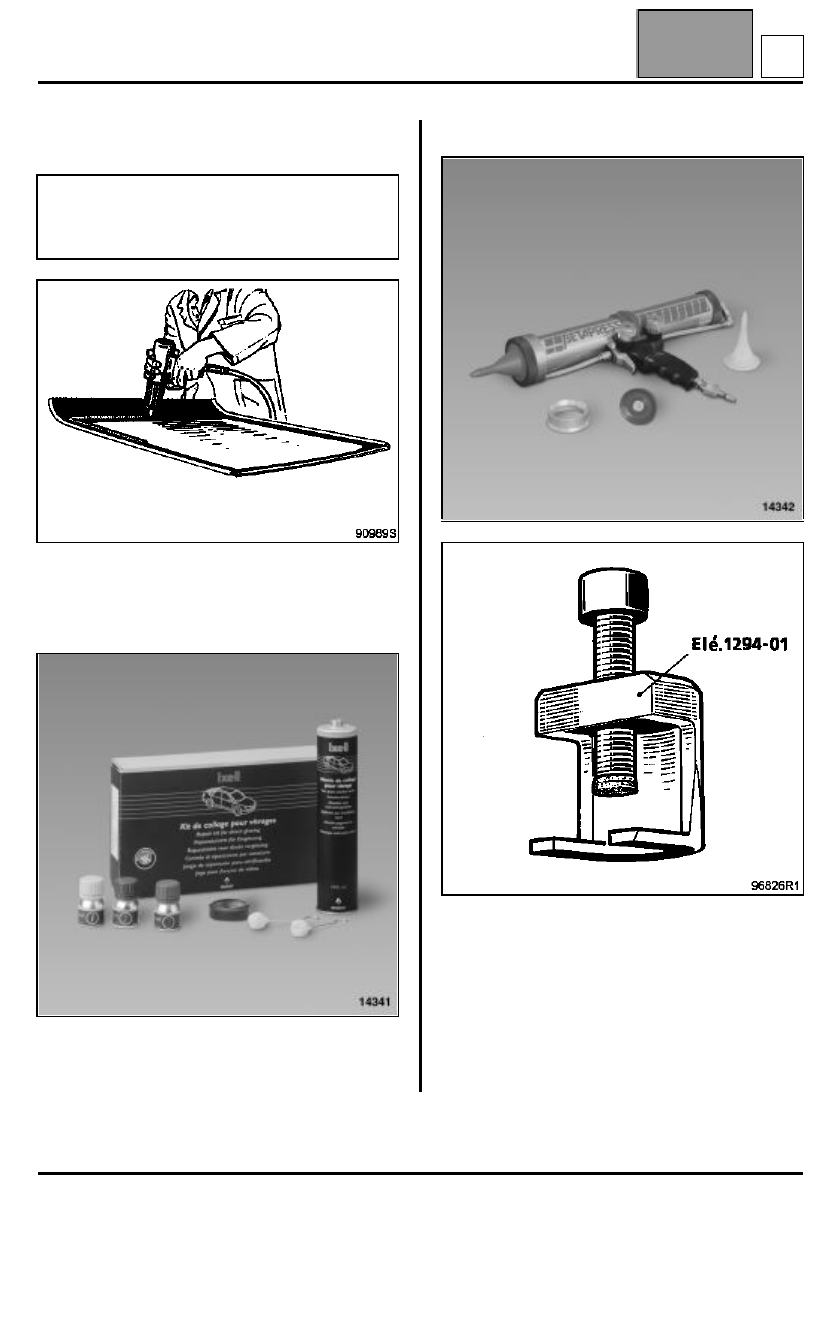

ИНСТРУМЕНТ И МАТЕРИАЛЫ ДЛЯ СНЯТИЯ И

УСТАНОВКИ ВКЛЕИВАЕМЫХ СТЕКОЛ

КОМПЛЕКТ С ОДНОКОМПОНЕНТНЫМ

БЫСТРОСХВАТЫВАЮЩИМСЯ СОСТАВОМ ДЛЯ

ВКЛЕИВАНИЯ СТЕКОЛ

МНОГОФУНКЦИОНАЛЬНЫЙ ПИСТОЛЕТ

СНЯТИЕ

Установите стеклоочистители в исходное
положение.

Откройте капот.

Снимите колпачки с гаек осей стеклоочистителей,
для этого подденьте колпачки лезвием, вставляя
его между колпачком и рычагом стеклоочистителя.

Рекомендуемые составы, материалы и методы
их применения приведены в Технической
ноте 560A "Общая методика вклеивания
стекол".

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ

Система улавливания паров бензина

14A

14A-1

114A

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ

Система улавливания паров бензина

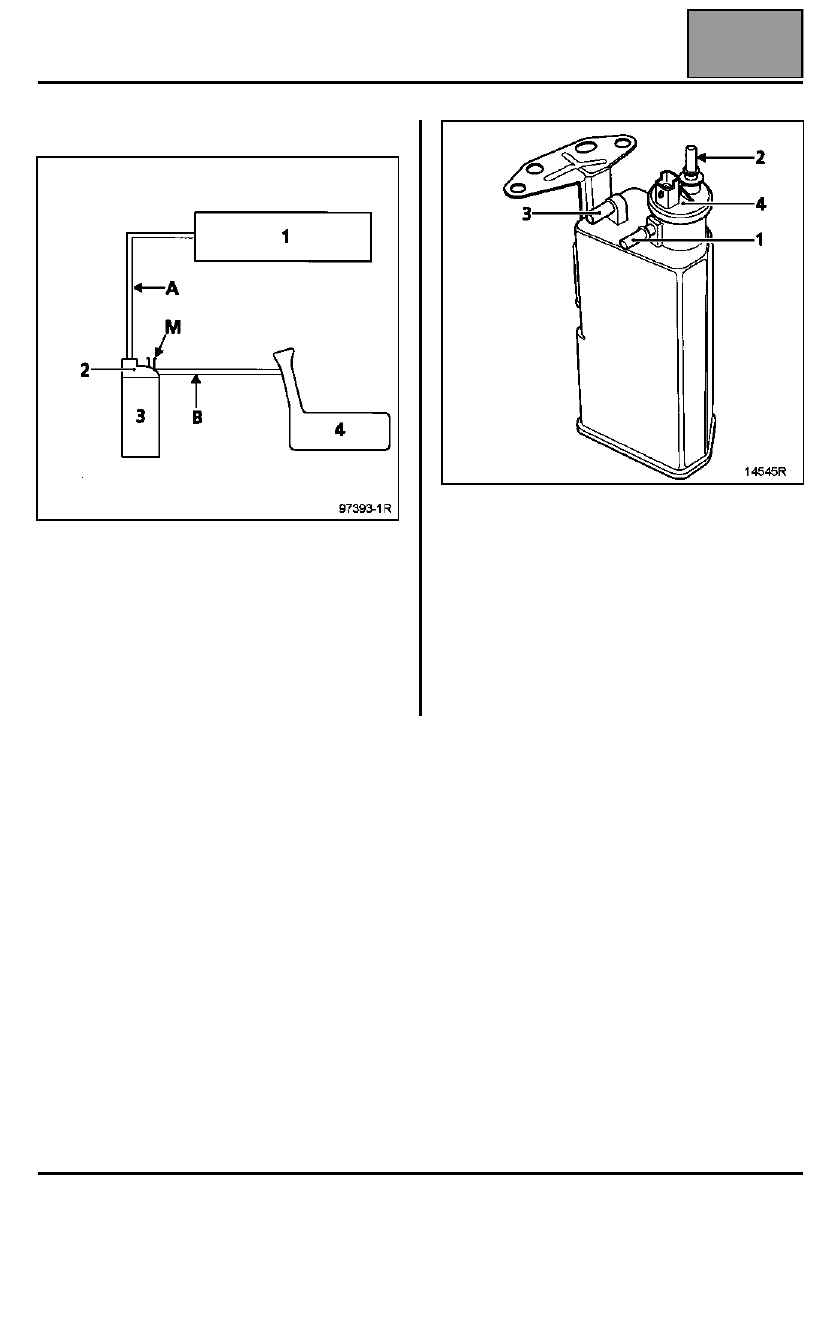

ФУНКЦИОНАЛЬНАЯ СХЕМА СИСТЕМЫ

1

Впускной коллектор

2

Электромагнитный клапан системы
улавливания паров топлива

3

Адсорбер с электромагнитным клапаном

4

Топливный бак

M

Сообщение с атмосферой

1

Трубопровод подвода паров бензина из
топливного бака (защелкиваемое соединение)

2

Трубопровод подвода паров бензина к
впускному коллектору

3

Отверстие сообщения адсорбера с
атмосферой.

4

Электромагнитный клапан продувки адсорбера

ВНИМАНИЕ: в нормальных условиях эксплуатации
отверстие для сообщения с атмосферой должно
быть открыто. Трубка к данному отверстию не
подсоединяется.

ОБЩИЕ СВЕДЕНИЯ

Приспособления и специнструмент

50А

B

50A-4

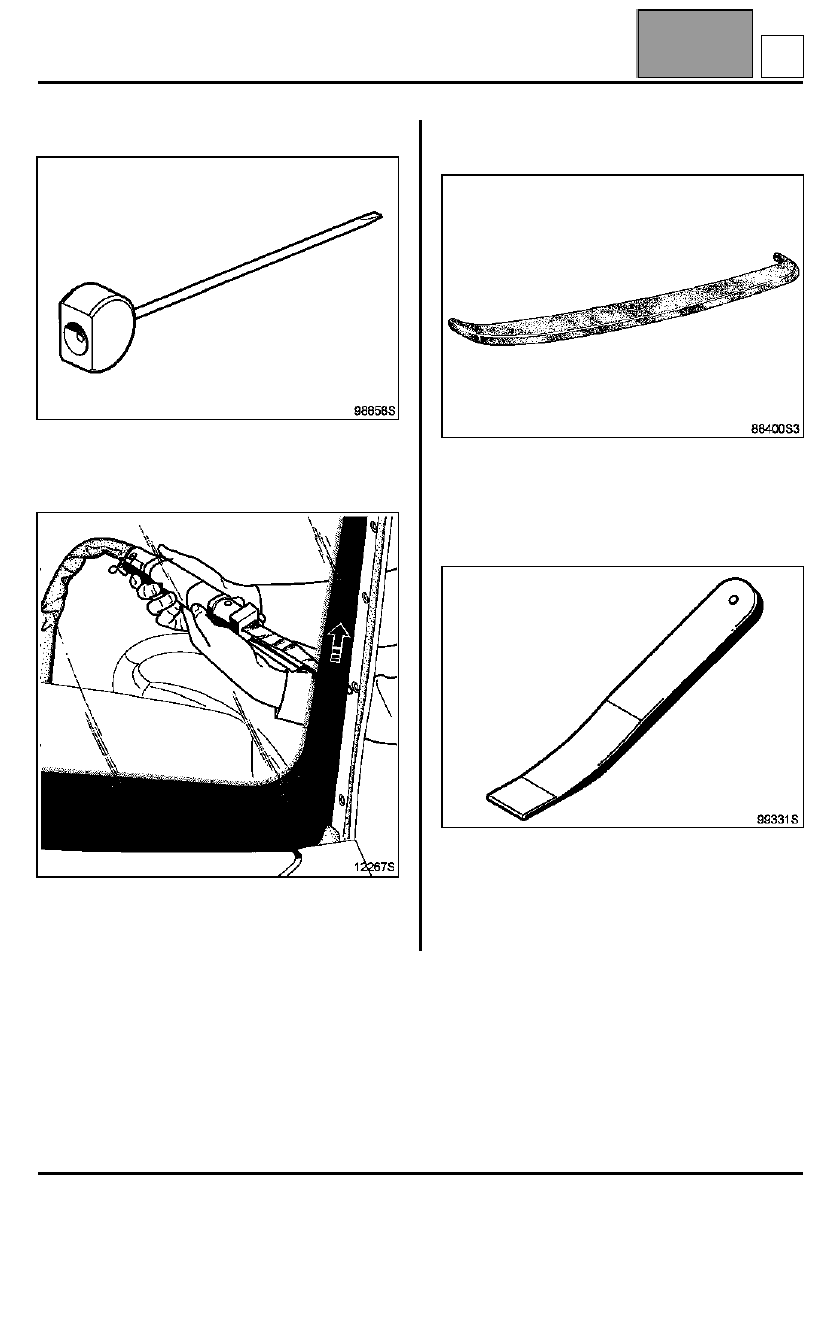

ПУСТОТЕЛАЯ ИГЛА ДЛЯ ПРОДЕВАНИЯ СТРУНЫ

ПНЕВМАТИЧЕСКИЙ СЪЕМНИК ВКЛЕЕННЫХ

СТЕКОЛ "EASY CUT" (DCAV/SODICAM)

Изучите соответствующую техническую ноту, чтобы
ознакомиться с рекомендациями и методами
работы с этим инструментом.

ПРЕДОХРАНИТЕЛЬНАЯ НАКЛАДКА

ПРИБОРНОЙ ПАНЕЛИ

Car. 1482 - Складской номер: 00 00 148 200.

ПРИСПОСОБЛЕНИЕ ДЛЯ СНЯТИЯ НАРУЖНОГО

ЗЕРКАЛА ЗАДНЕГО ВИДА

Car. 1363 - Складской номер: 00 00 136 300.

Приспособление можно использовать также для
снятия декоративных накладок крыши и наружных
уплотнителей дверей.
