48A

48A-4

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка

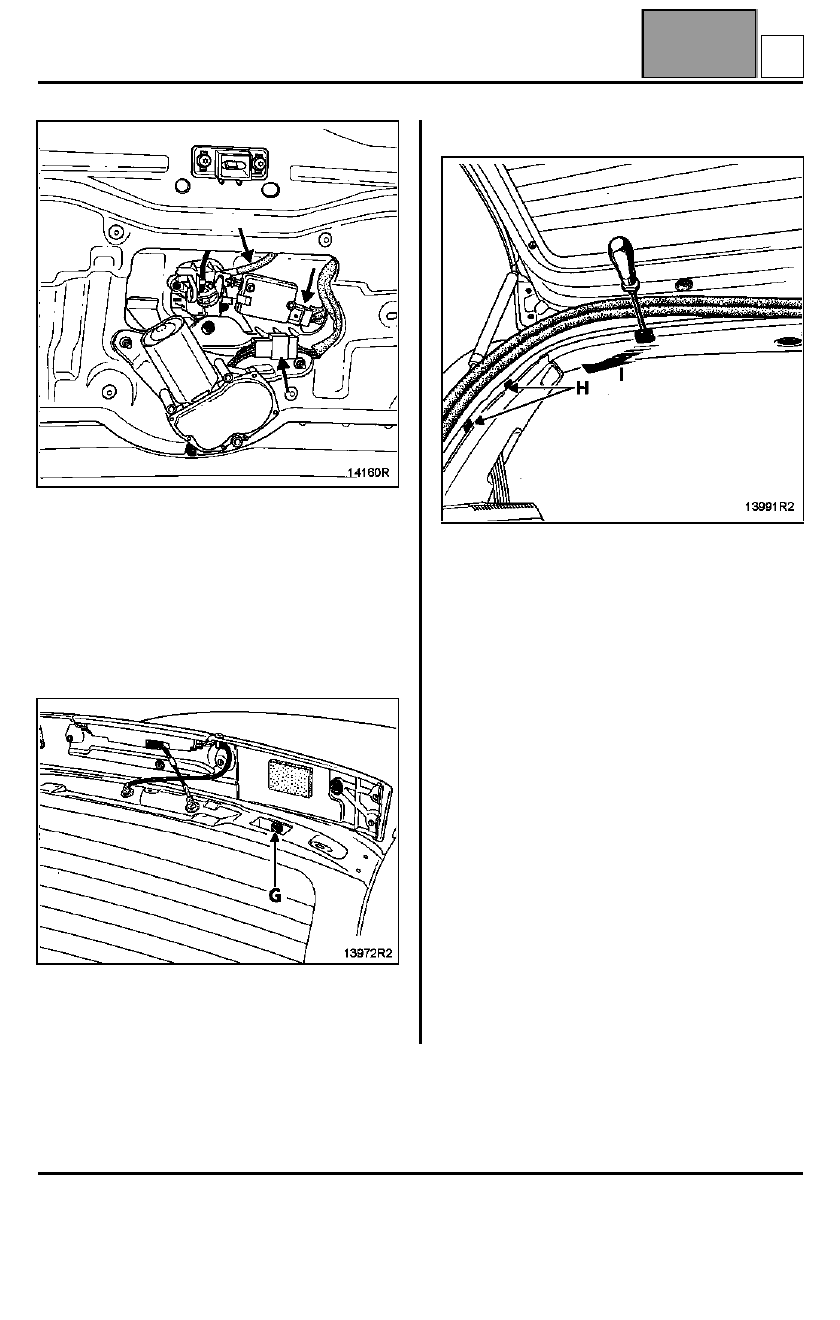

Отсоедините:
– колодки проводов от электродвигателей

стеклоочистителя замка двери задка,

– провода от выводов токопроводящей сетки

обогревателя стекла.

Снимите:
– жгут проводов из короба двери задка и трубку

подвода жидкости к жиклеру омывателя стекла,

– газонаполненные упоры двери задка и гайки

крепления (G),

– дверь задка.

СНЯТИЕ ПЕТЕЛЬ

Частично снимите уплотнитель багажного
отделения в зоне соприкосновения с верхней
частью боковой полки (H).

Плоской отверткой снимите держатели обивки
крыши (I).

B

48A

48A-5

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Дверь задка

Отсоедините и снимите обивку.

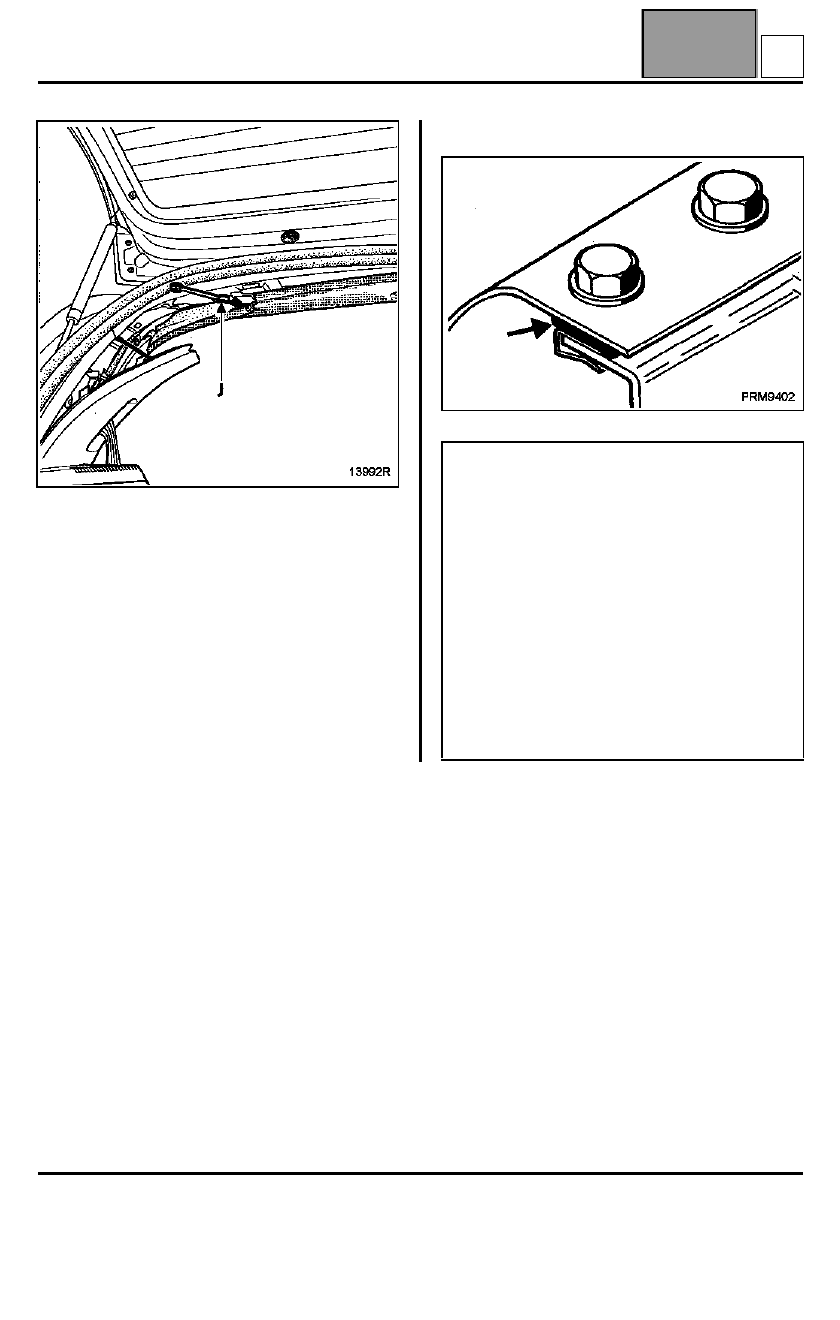

Вставьте плоский гаечный ключ между внутренней
панелью и обивкой для создания зазора между
ними во время снятия петель.

Осторожно отодвиньте обивку крыши как указано
выше, чтобы получить доступ к гайкам крепления
(J) петель (шестигранные гайки на 13).

УСТАНОВКА

ВАЖНОЕ ЗАМЕЧАНИЕ:

При установке петель обязательно
герметизируйте стыки между петлями и
панелью крыши.

Для этого нанесите валик уплотнительной
мастики, складской № 77 11 170 230
(см. Техническую ноту 396A).

Чтобы установить дверь задка и ее замок в
правильное положение, выставьте
установленные зазоры, приведенные в главе
40A. L

Положение двери задка регулируется после
полной сборки двери.

B

48A

48A-6

МОДИФИКАЦИЯ L

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Крышка багажника

СНЯТИЕ И УСТАНОВКА

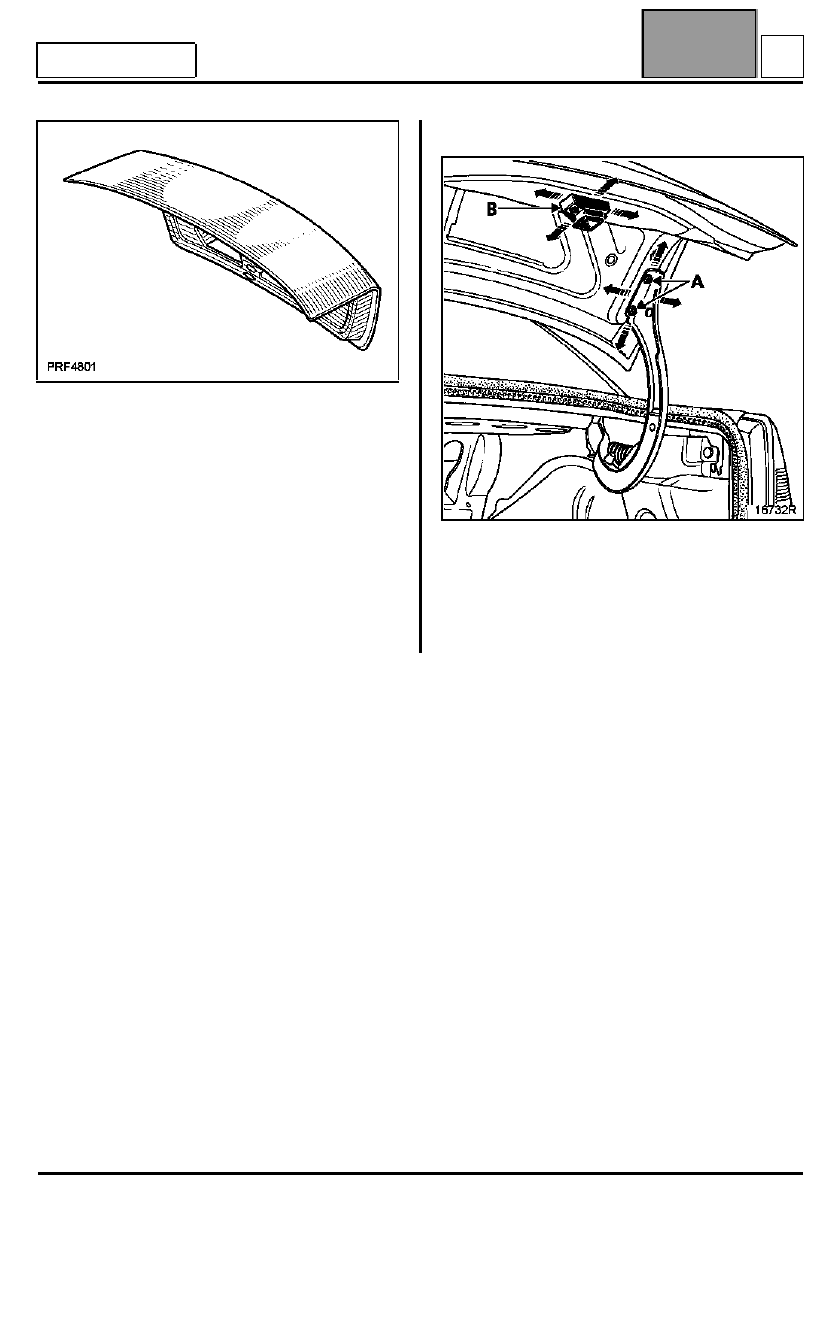

Снимите:
– четыре болта крепления (A) петель крышки

багажника,

– крышку багажника (эта операция по

соображениям техники безопасности должна
выполняться вдвоем с помощником).

C

48A

48A-7

МОДИФИКАЦИЯ L

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

Крышка багажника

РЕГУЛИРОВКА

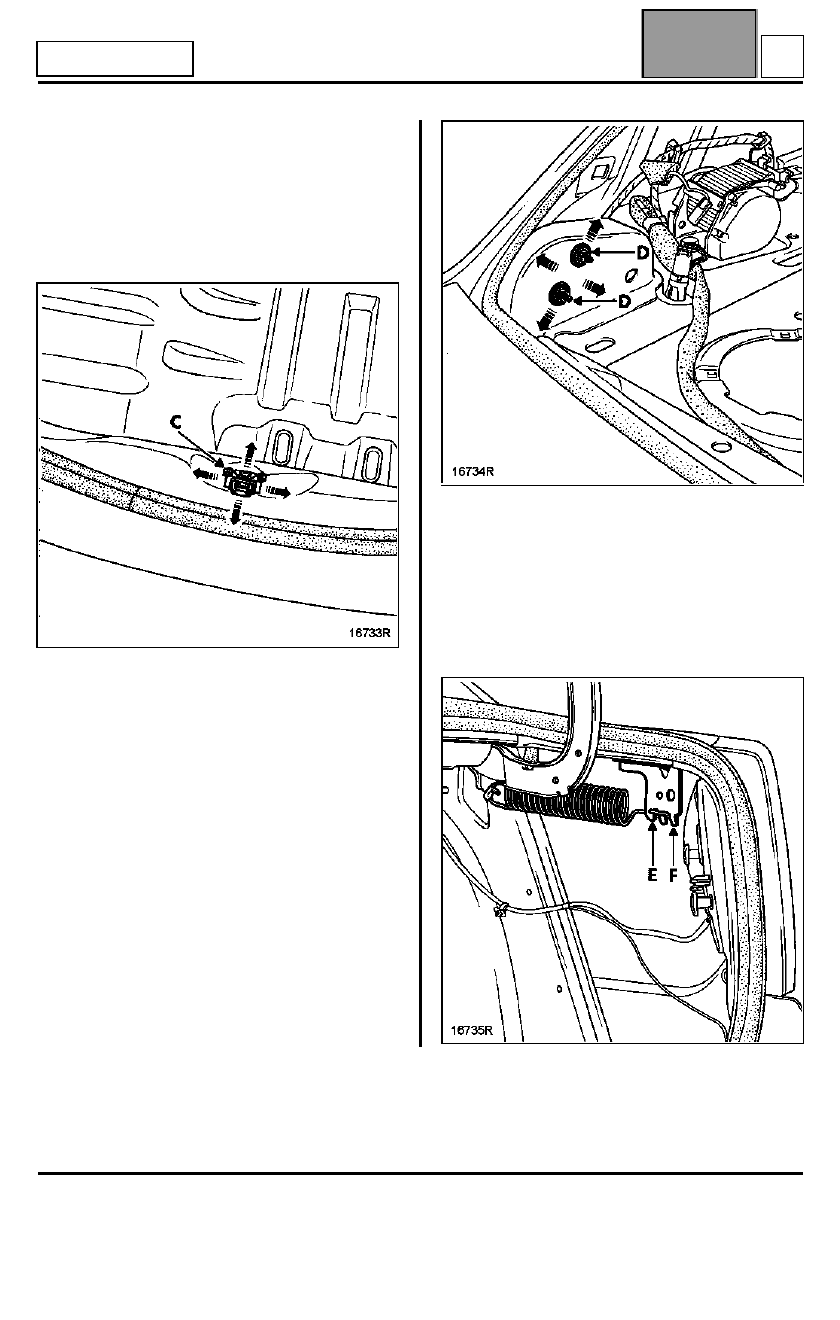

Регулировка зазоров по периметру осуществляется
болтами крепления (A).

Устранение заедания осуществляется
регулировкой положения замка (B) и фиксатора
замка (C).

ПРИМЕЧАНИЕ: в случае полной замены со
снятием петель крышки багажника прежде, чем
изменять положение замка, необходимо
отрегулировать упоры петель (D).

Для справки: пружины петель крышки багажника
имеют два положения регулировки жесткости (E) и
(F).
