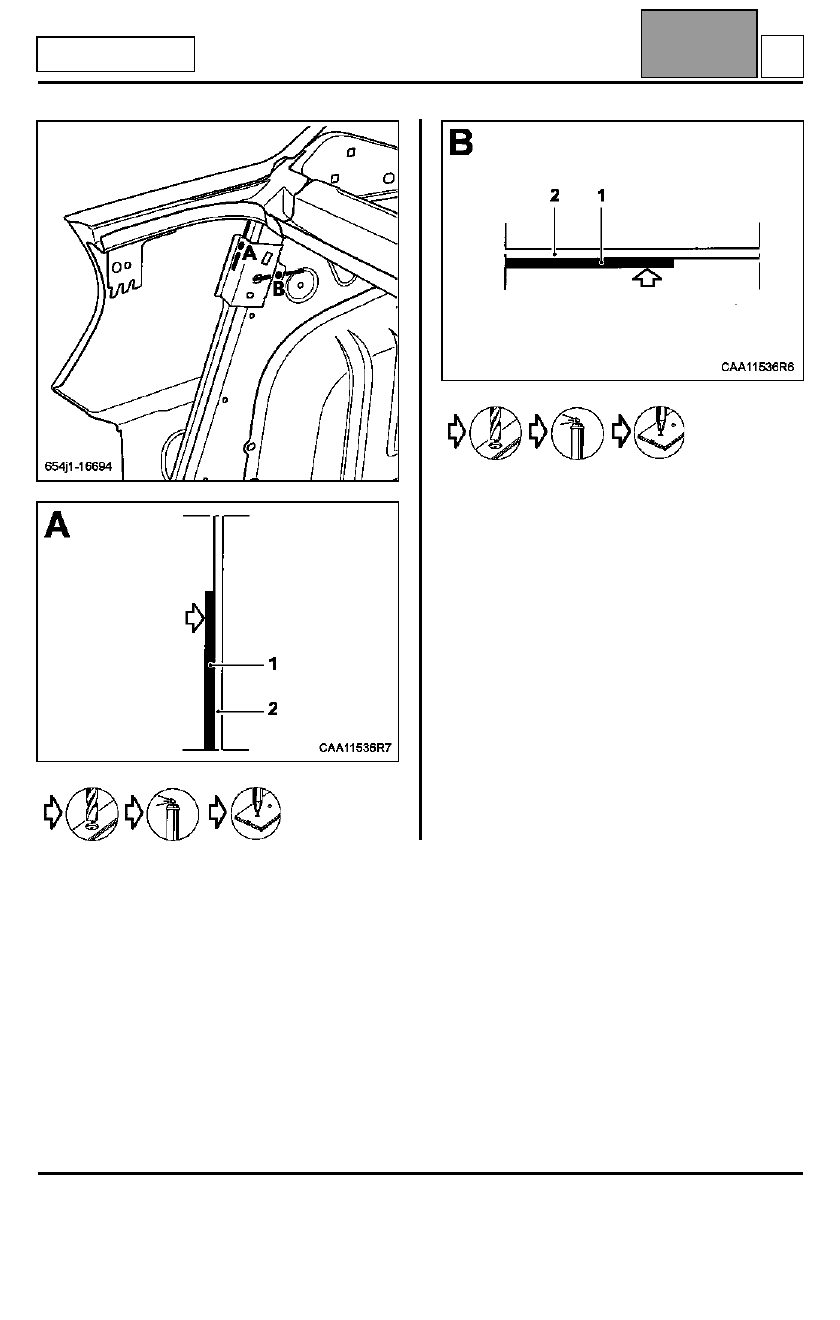

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Скоба крепления домкрата

44А

44A-62

МОДИФИКАЦИЯ L

Скоба крепления домкрата

Замена этой детали является основной операцией.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Скоба крепления домкрата

2

Внутренняя панель левой задней
стойки кузова

1,2

0,7

J

СИСТЕМА ТОПЛИВОПОДАЧИ

Топливораспределительная рампа, форсунки

13А

13A-4

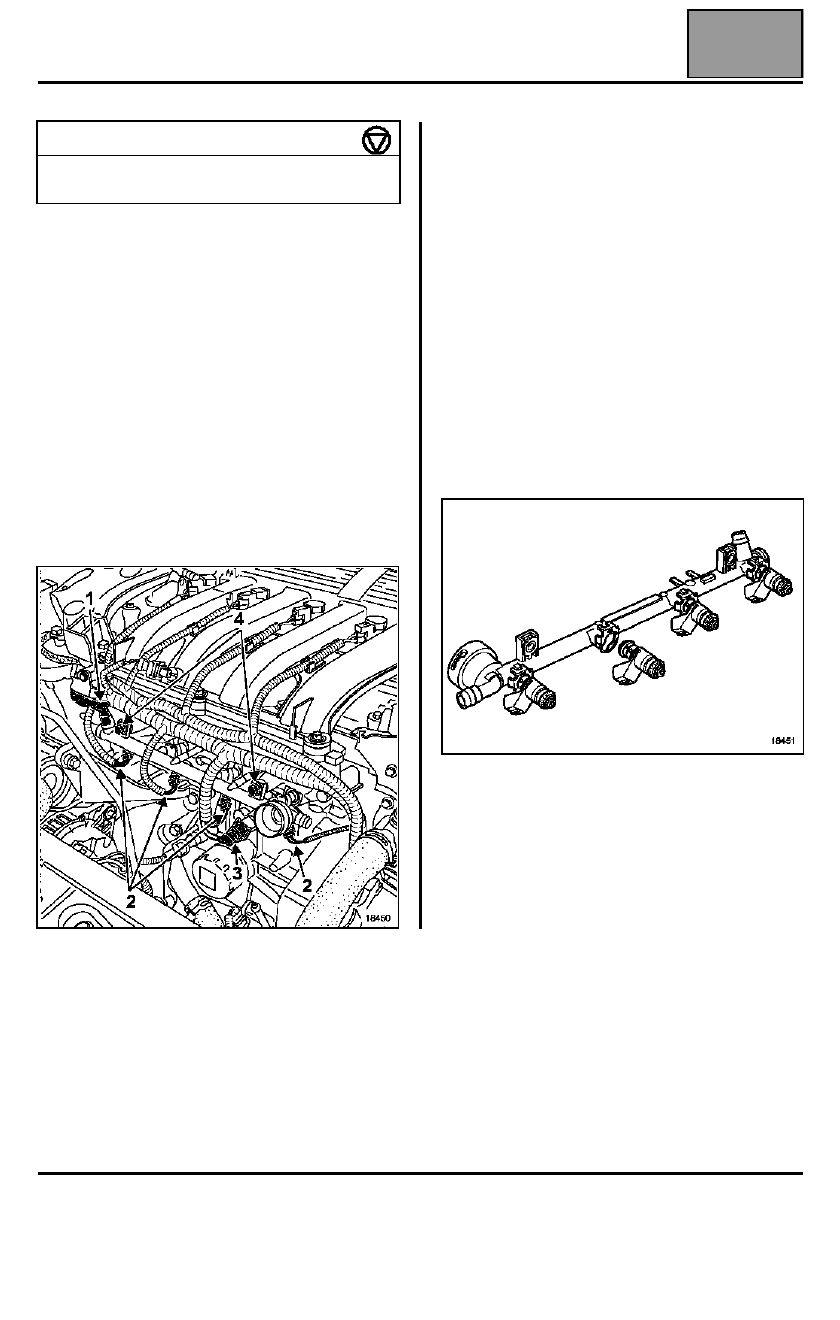

Топливораспределительная рампа, форсунки

Тип форсунок: SIEMENS DEKA.

Форсунки крепятся к топливораспределительной
рампе с помощью держателей.

Топливо постоянно циркулирует по окружности
корпуса форсунки. Такая циркуляция топлива
помогает избежать образование пузырьков паров
бензина и облегчает запуск горячего двигателя.

СНЯТИЕ

ВНИМАНИЕ: при снятии форсунок или
топливораспределительной рампы будьте
осторожны, т. к. в рампе и штуцере находится
топливо. Примите меры по защите генератора
от попадания топлива.

Отсоедините аккумуляторную батарею.

Снимите:
– защитный кожух топливораспределительной

рампы,

– штуцер подающего топливопровода (1) от

топливораспределительной рампы, не
пережимая топливопровод,

– колодки проводов с форсунок (2),
– колодку проводов с датчика детонации (3),
– болты крепления рампы (4),
– топливораспределительную рампу,
– держатели форсунок,
– форсунки.

УСТАНОВКА

Обязательно замените уплотнительные кольца и
держатели форсунок.

Соблюдайте момент затяжки болтов крепления
рампы.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болты крепления
топливораспределительной рампы

0,9

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Скоба крепления домкрата

44А

44A-63

МОДИФИКАЦИЯ L













J

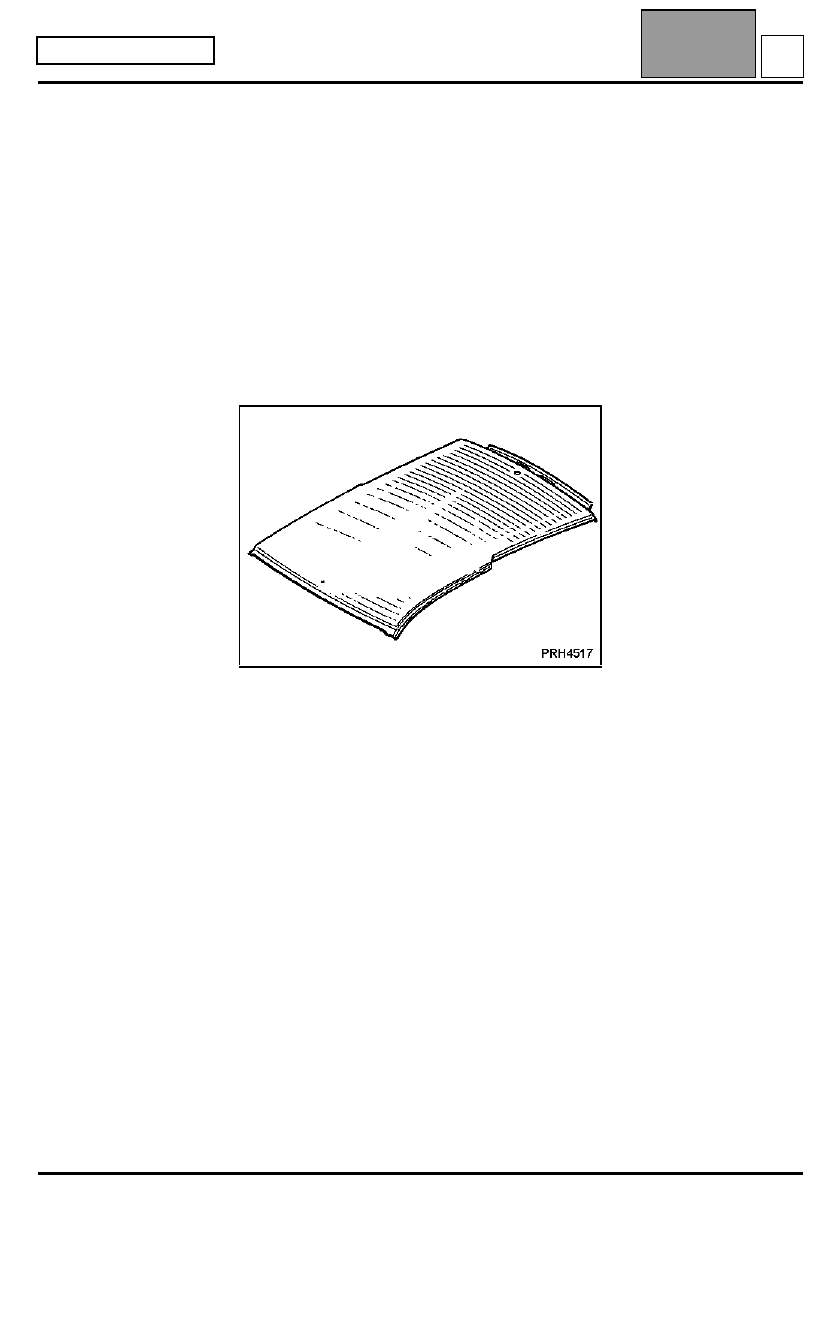

ВЕРХ КУЗОВА

Крыша

45A

45A-1

145A

МОДИФИКАЦИИ B - C

ВЕРХ КУЗОВА

Крыша

Замена этой детали является основной операцией.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– шумоизоляцией,
– шайбой соединения с "массой".

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Крыша

2

Передняя поперечина крыши

3

Внутренняя панель стойки рамы
ветрового стекла

4

Передняя стойка

5

Передняя часть боковины кузова

6

Панель заднего крыла

7

Усилитель средней стойки

8

Верхний задний усилитель боковины

9

Внутренняя панель боковины кузова

10 Задняя поперечина крыши
11 Верхний боковой желоб

0,7
1,2

1,2
1,2
1,2
0,8
1
1,2
0,7
1
0,7

A
