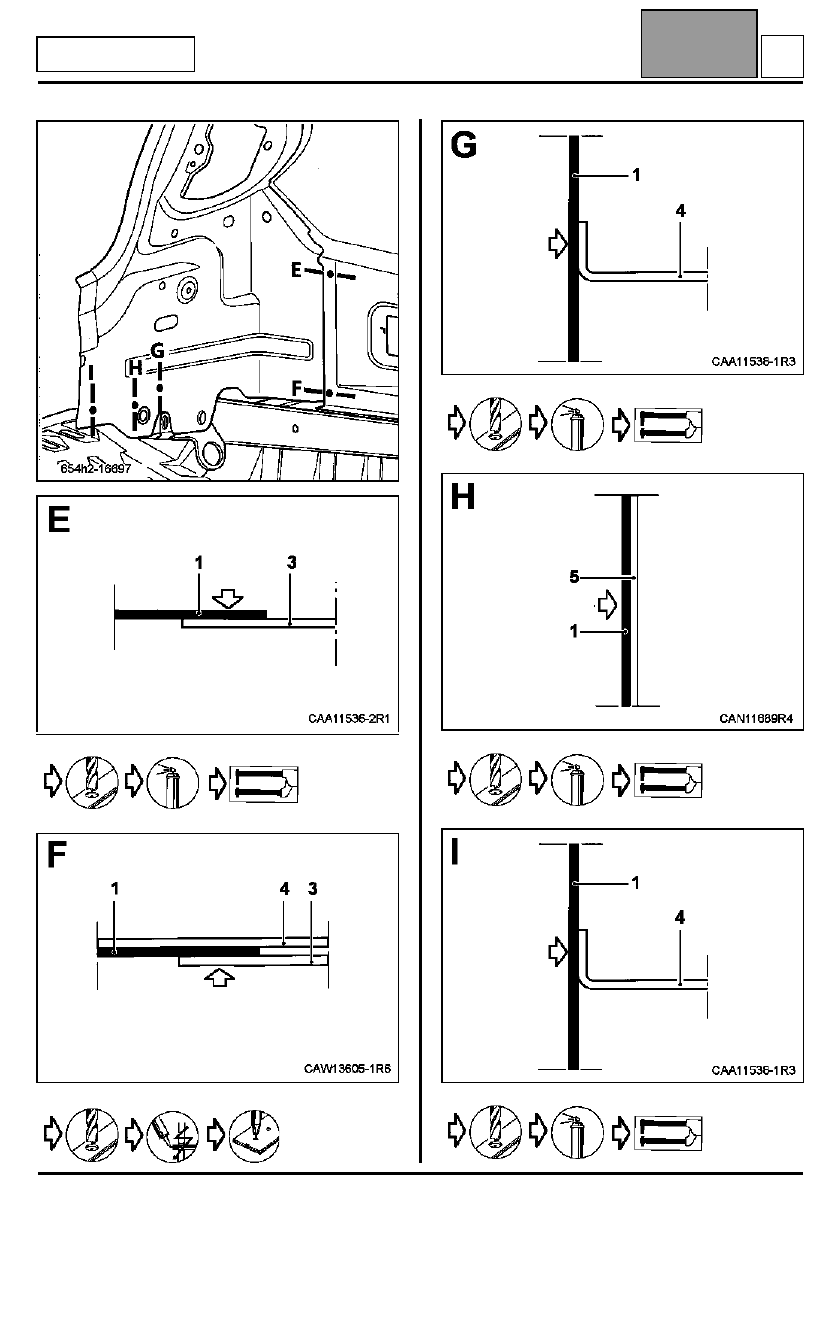

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления заднего фонаря

44А

44A-58

МОДИФИКАЦИЯ L































H

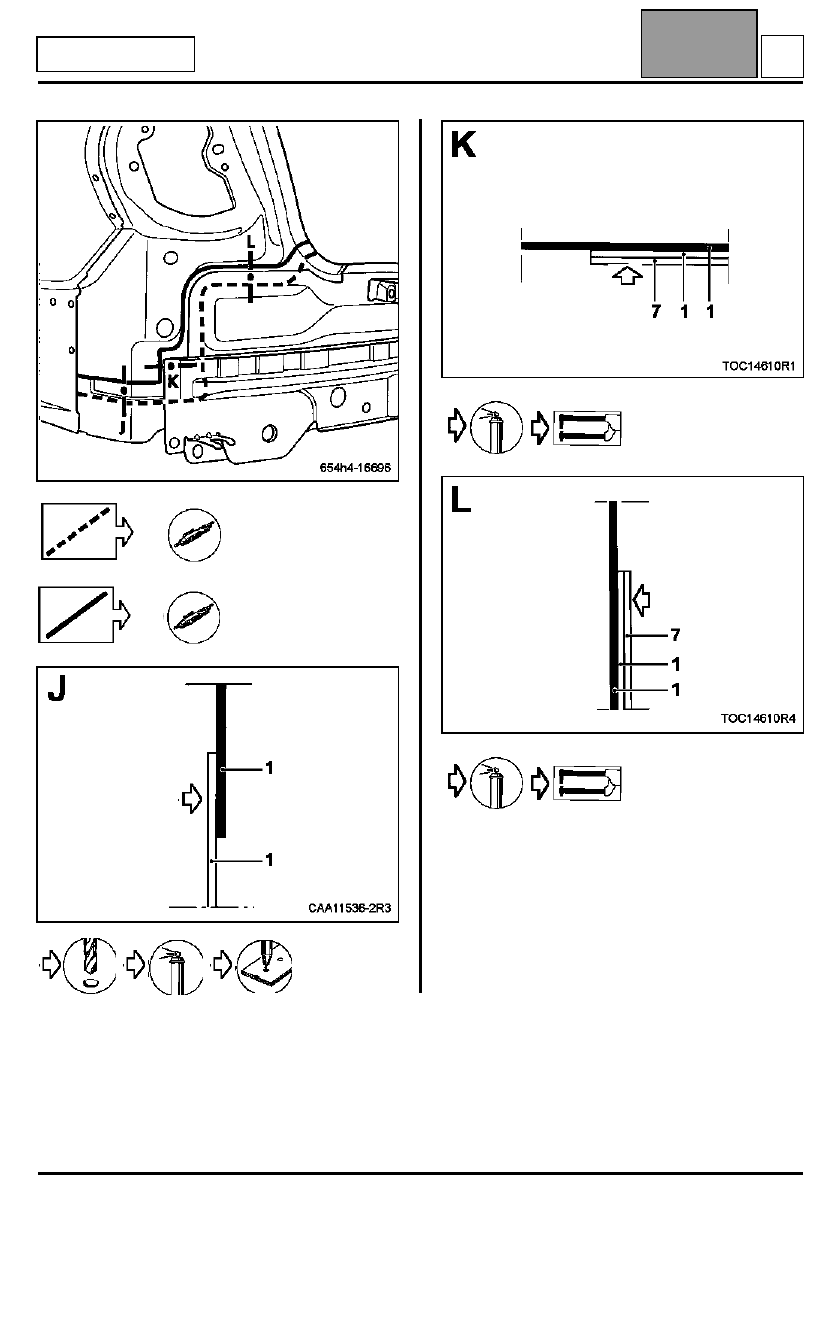

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления заднего фонаря

44А

44A-59

МОДИФИКАЦИЯ L



  Запчасти



  Штатная деталь













H

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Центральная задняя полка

44А

44A-60

МОДИФИКАЦИЯ L

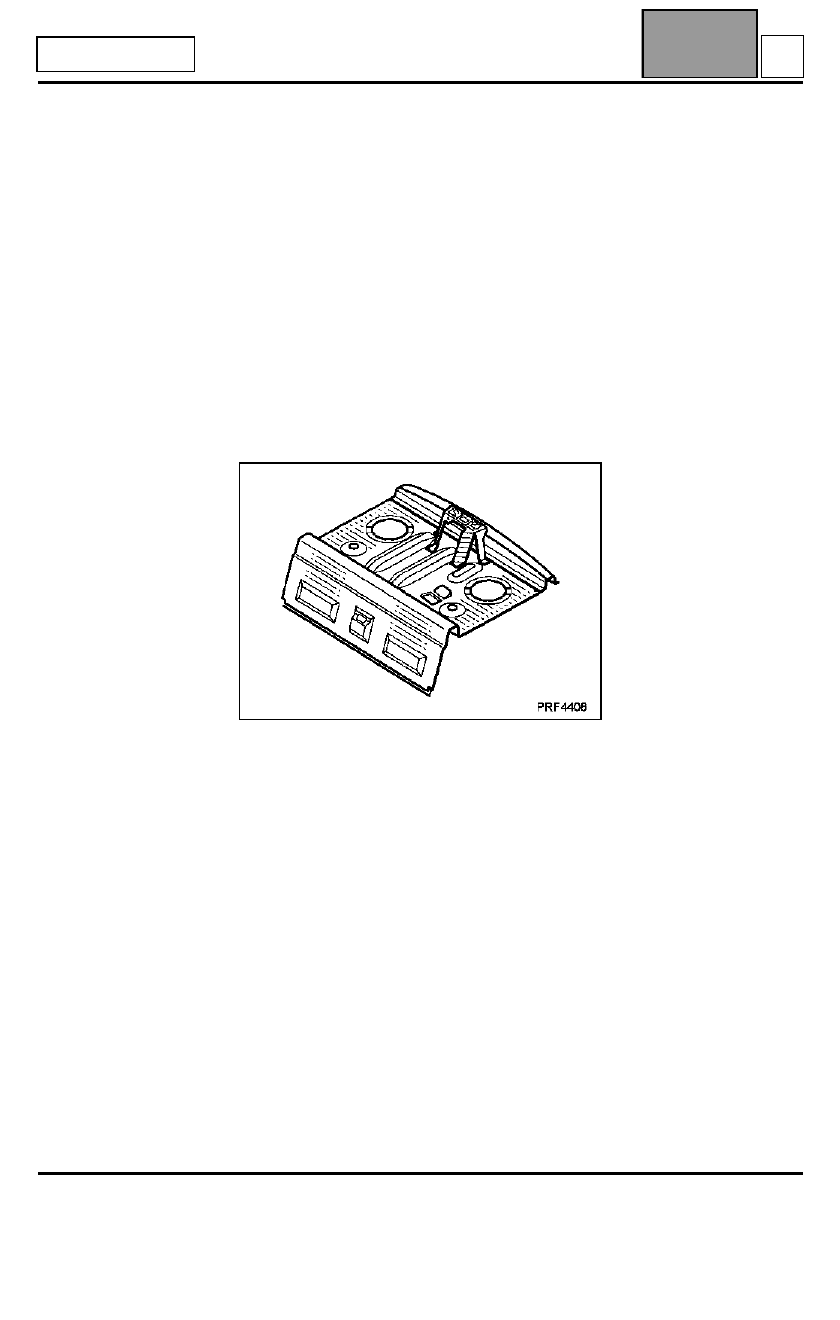

Центральная задняя полка

Замена этой детали является дополнительной
операцией при замене панели заднего крыла и при
замене внутренней панели боковины кузова после
бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– нижней поперечиной проема заднего стекла,
– скобой крепления третьего стоп сигнала.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Центральная задняя полка

2

Боковая полка

3

Нижняя поперечина проема ветрового
стекла

4

Усилитель крепления петель крышки
багажника

0,8
1,2

1

0,8

I

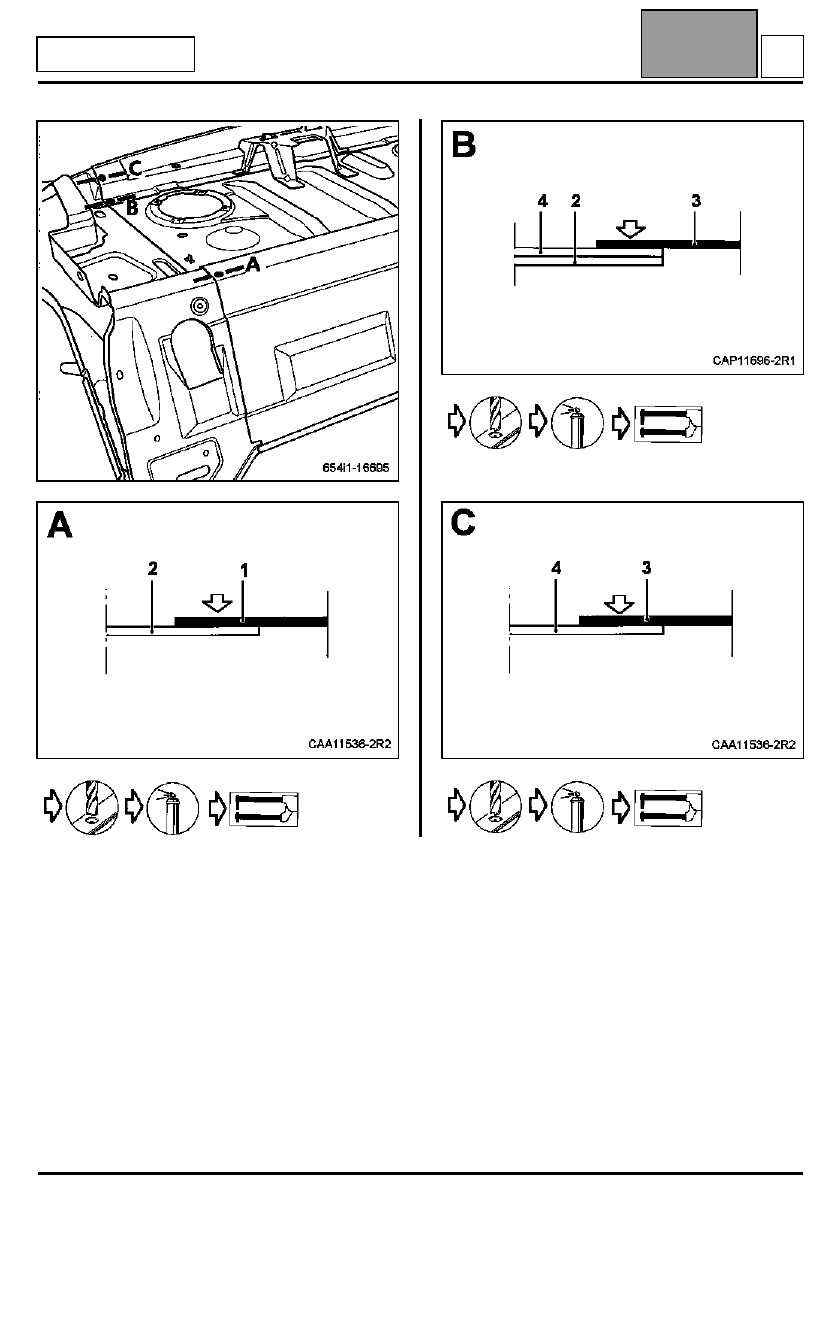

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Центральная задняя полка

44А

44A-61

МОДИФИКАЦИЯ L



















I
