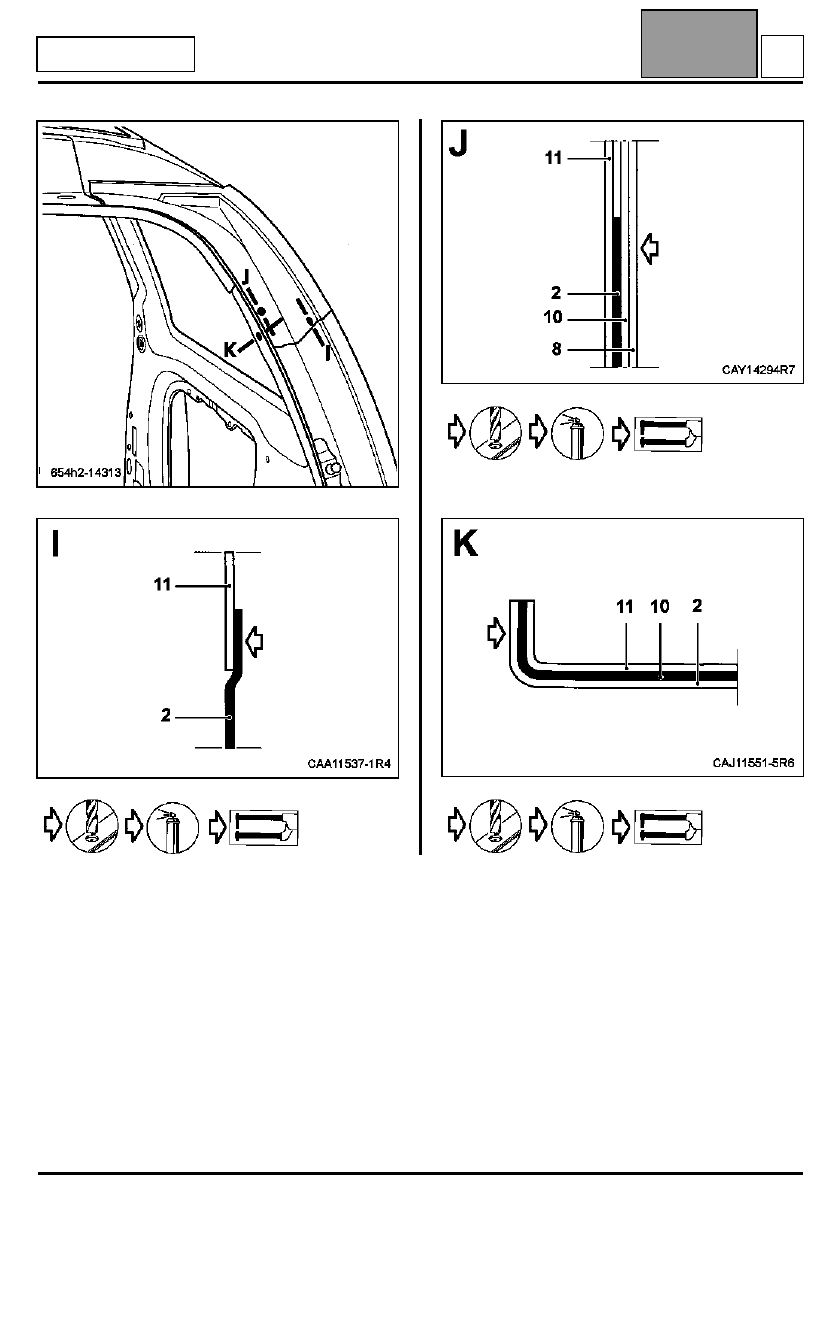

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления заднего фонаря

44А

44A-54

МОДИФИКАЦИИ B-C

























H

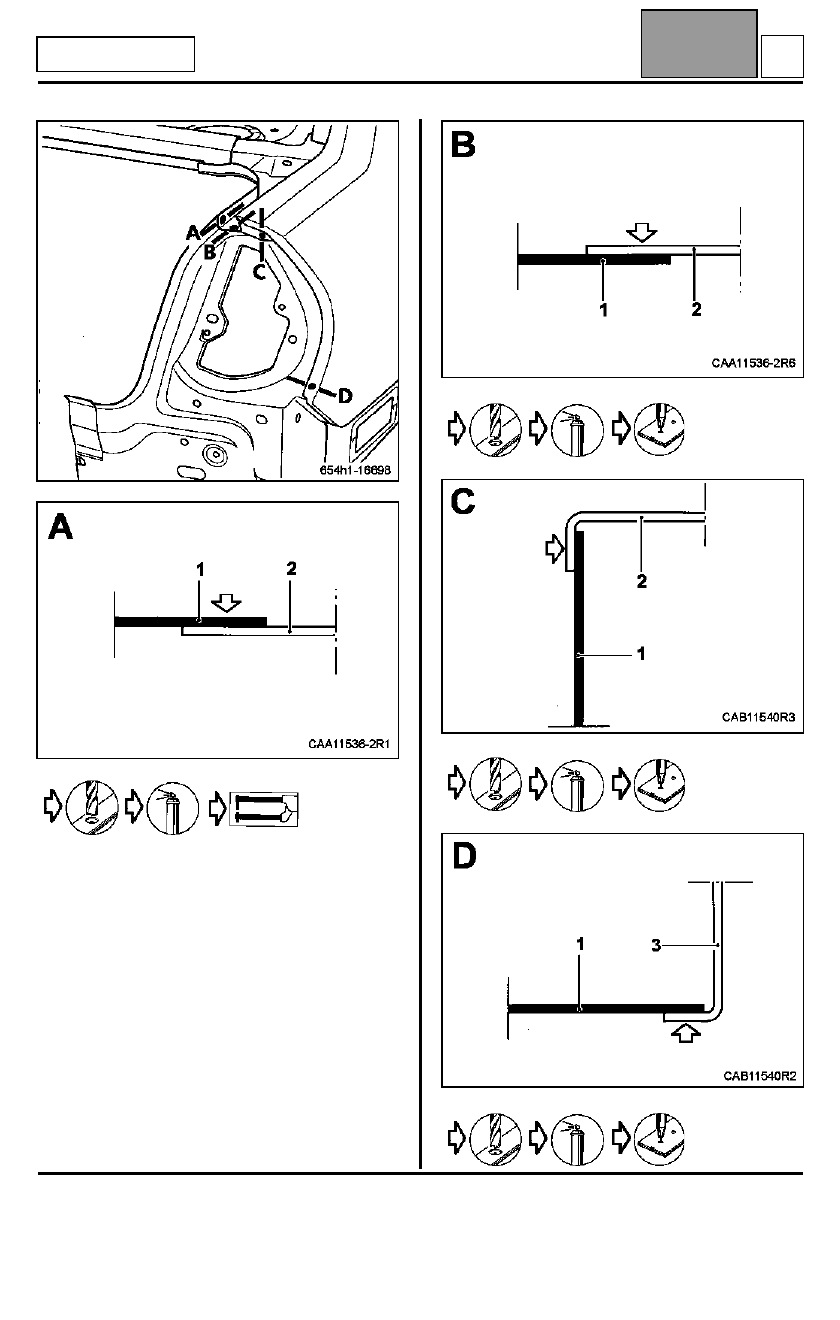

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления заднего фонаря

44А

44A-55

МОДИФИКАЦИИ B-C



















H

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления заднего фонаря

44А

44A-56

МОДИФИКАЦИЯ L

Замена этой детали является дополнительной
операцией при:

– замене панели задка после удара сзади,
– замене панели крыла после заднего бокового

удара.

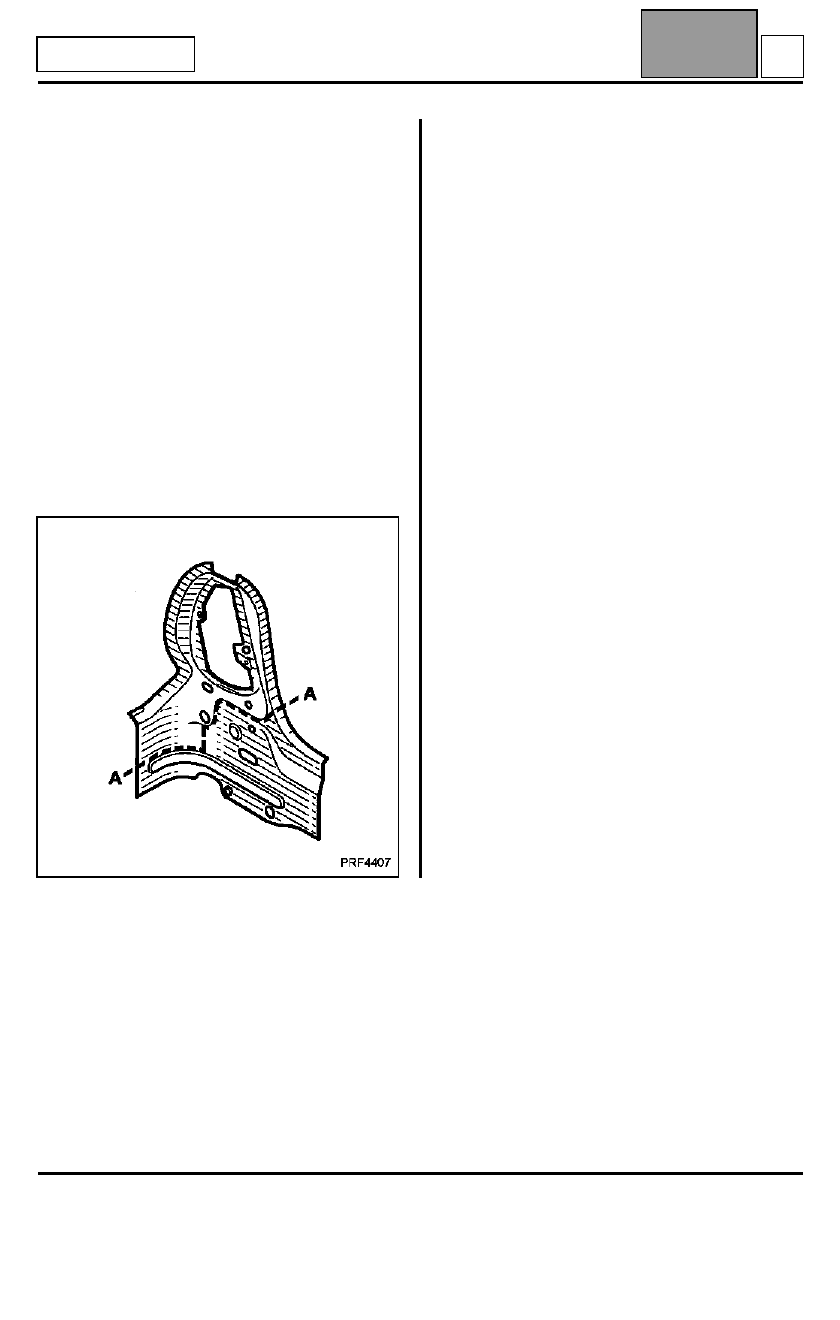

Данная операция может выполняться частично (по
сечению A-A).

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с приварной гайкой.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Панель крепления заднего фонаря

2

Задний нижний боковой желоб

3

Панель заднего крыла

4

Задняя часть пола

5

Задний лонжерон

6

Нижняя поперечина панели задка

7

Панель задка

1
0,7
0,8
0,7
1,5
1
1

H

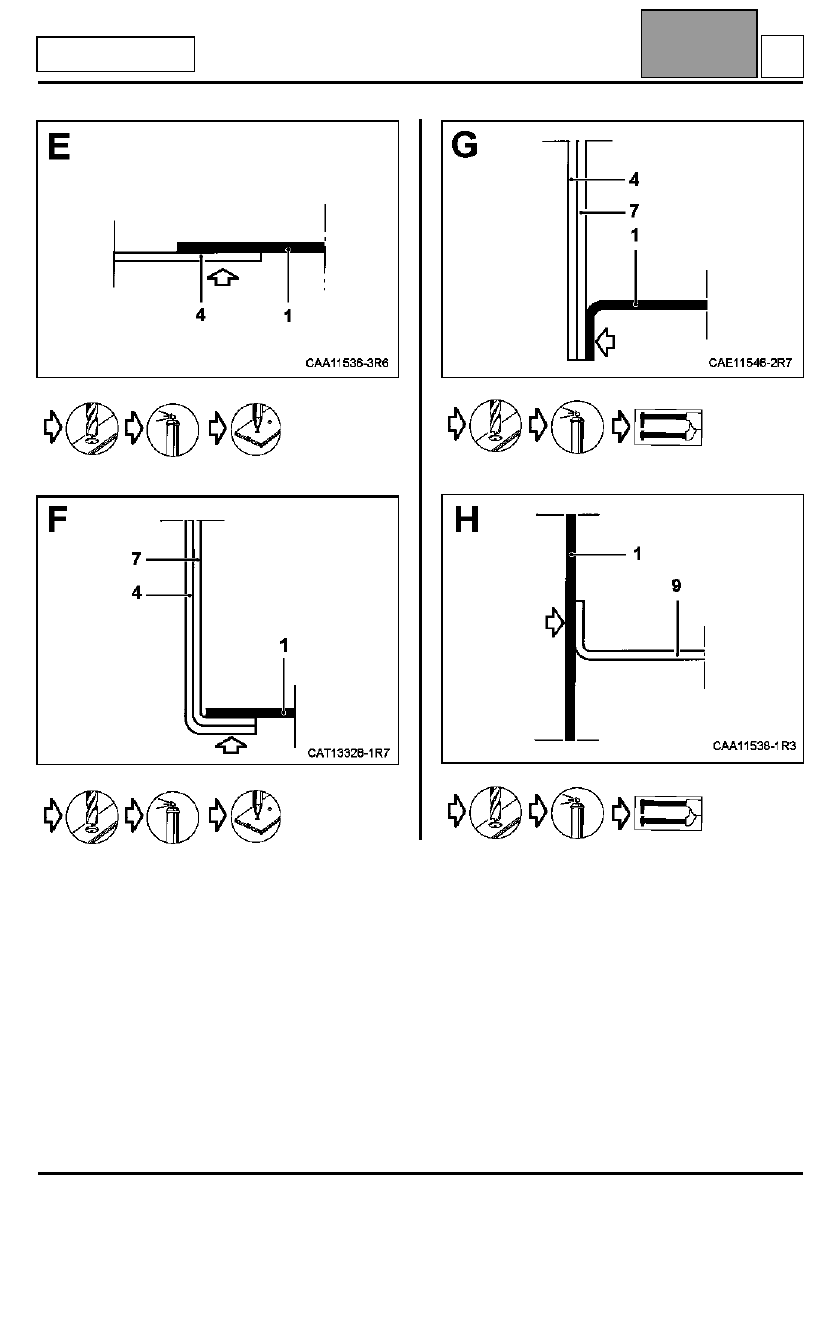

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель крепления заднего фонаря

44А

МОДИФИКАЦИЯ L

























44A-57
