ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель задка

44А

МОДИФИКАЦИЯ L

Замена этой детали является основной операцией
при ударе сзади.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

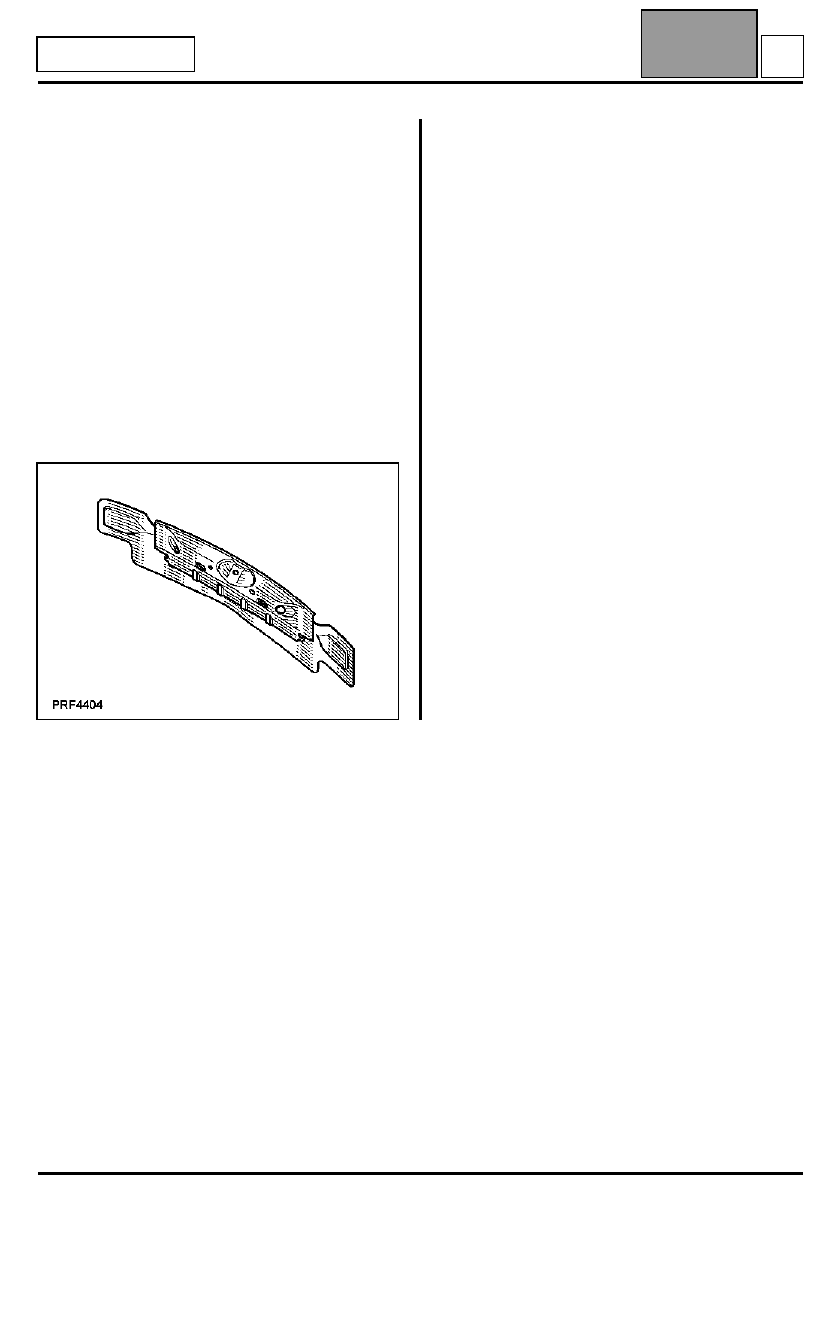

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– верхней поперечиной панели задка,
– нижней поперечиной панели задка,
– угловым кронштейном крепления бампера,
– приварными гайками.

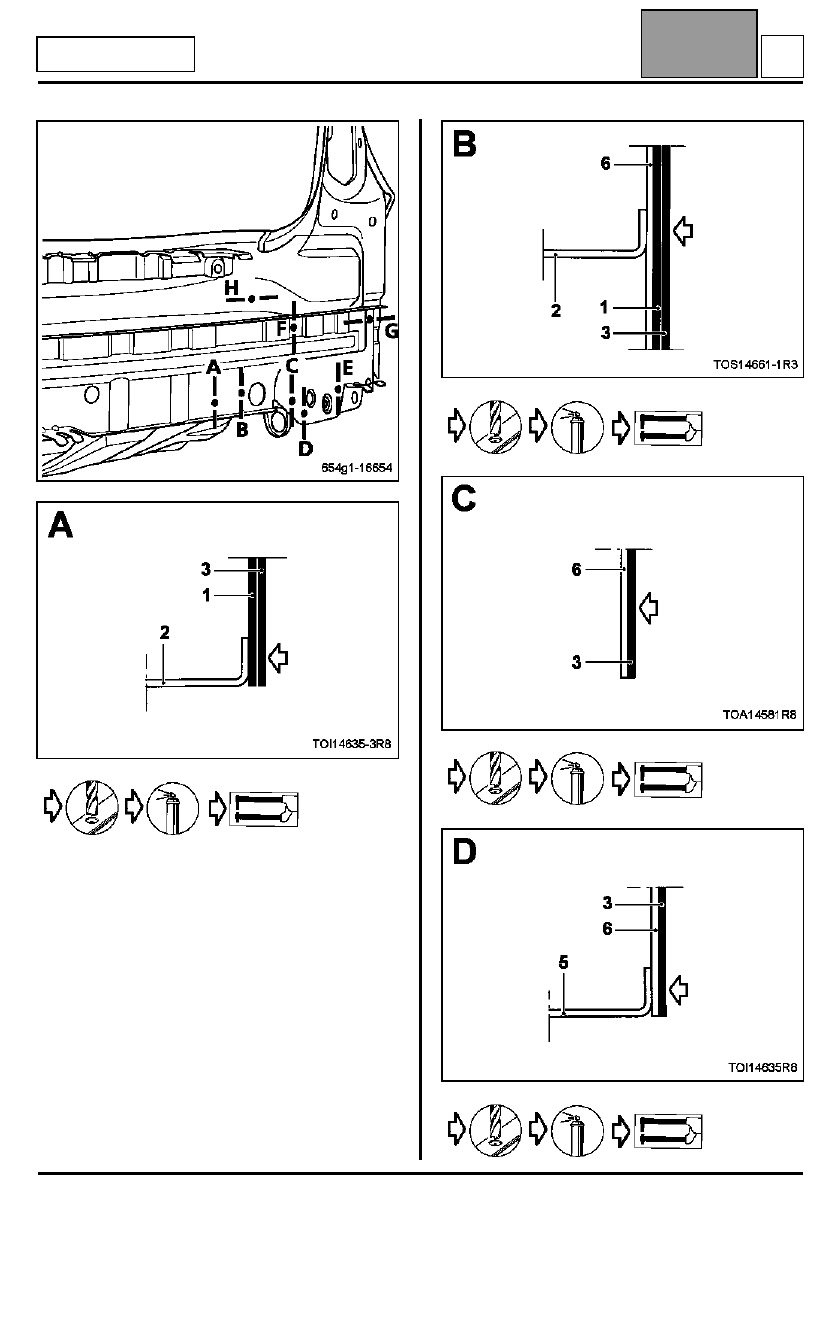

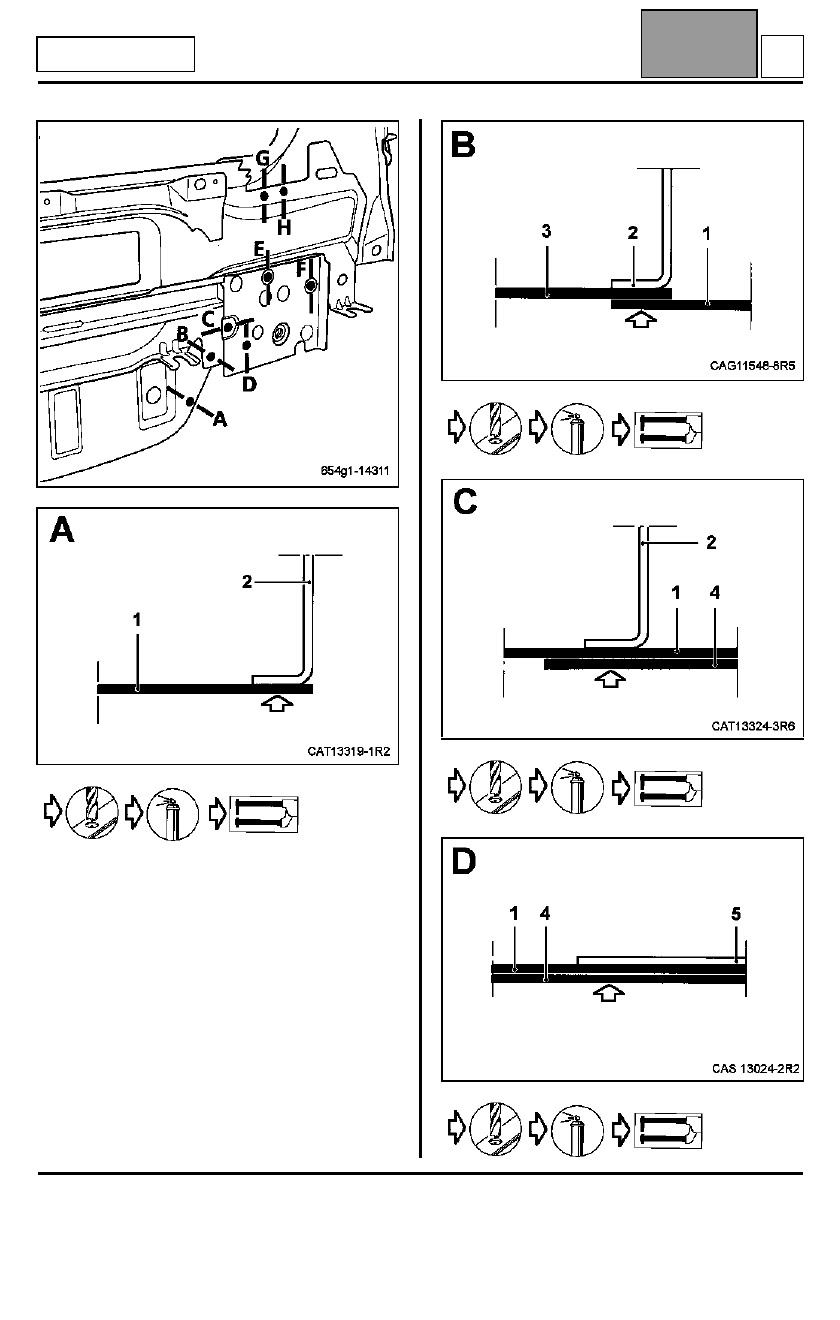

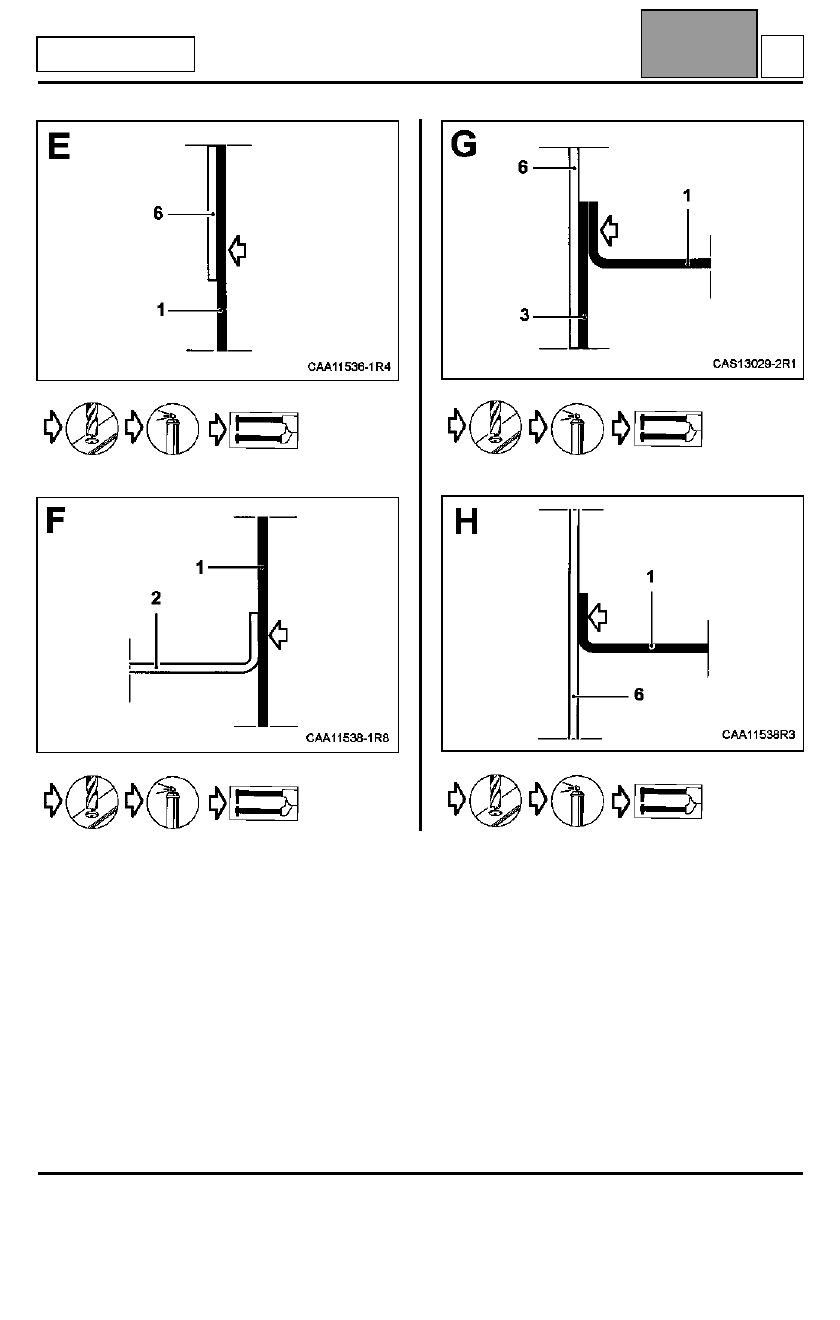

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Панель задка

2

Задняя часть пола

3

Нижняя поперечина панели задка

4

Верхняя поперечина панели задка

5

Задний лонжерон

6

Панель крепления задних фонарей

7

Буксировочная проушина

1
0,7
1
1,2
1,5
1
1,5
