ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя панель боковины кузова

44А

44A-43

МОДИФИКАЦИЯ L



  Запчасти



  Штатная деталь



















F

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя панель боковины кузова

44А

44A-44

МОДИФИКАЦИЯ L

























F

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя панель боковины кузова

44А

44A-45

МОДИФИКАЦИЯ L













F

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

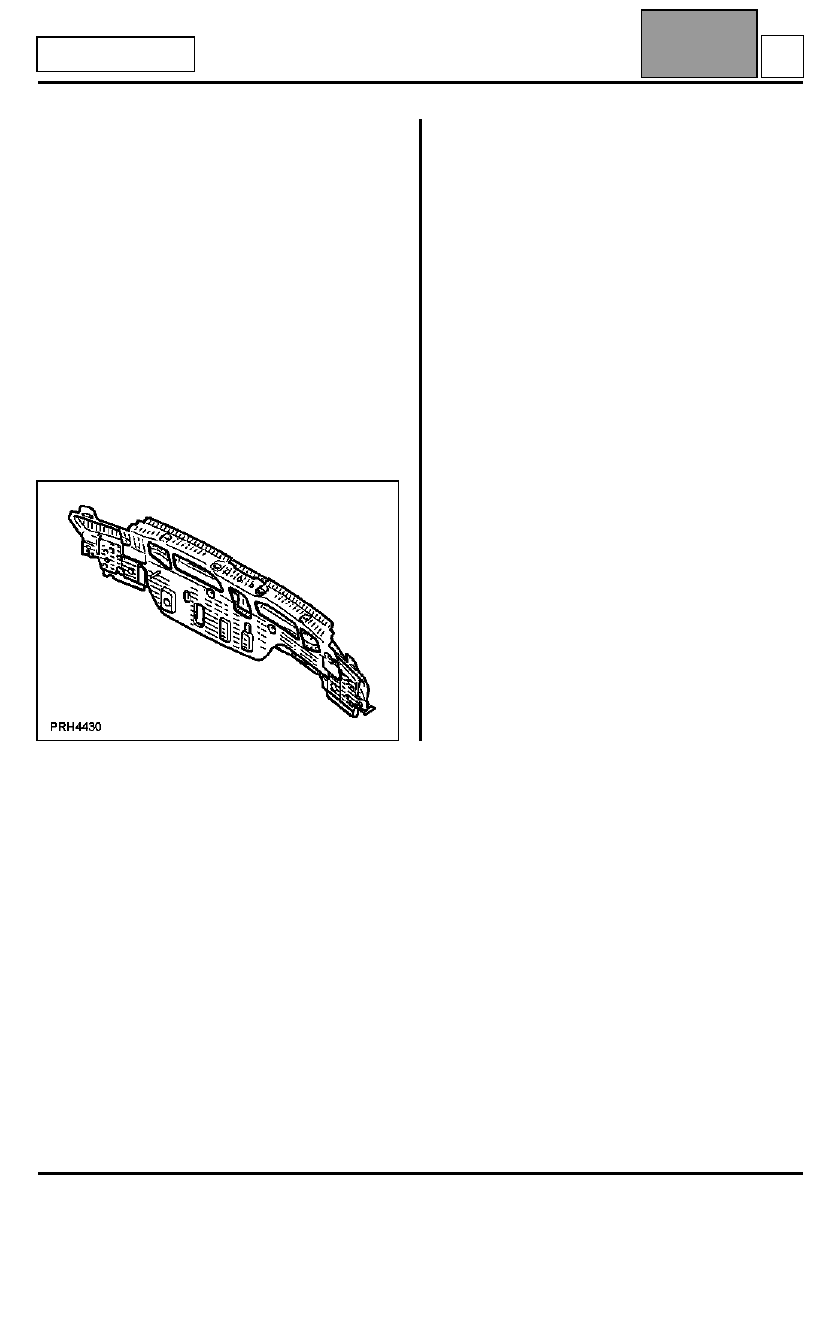

Панель задка

44А

44A-46

МОДИФИКАЦИИ B-C

Панель задка

Замена этой детали является основной операцией
при ударе сзади.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– внутренней панелью панели задка,
– усилителем фиксатора замка двери задка,
– угловым кронштейном бампера,
– кронштейном ударопоглощающего элемента,
– угловым кронштейном крепления бампера.

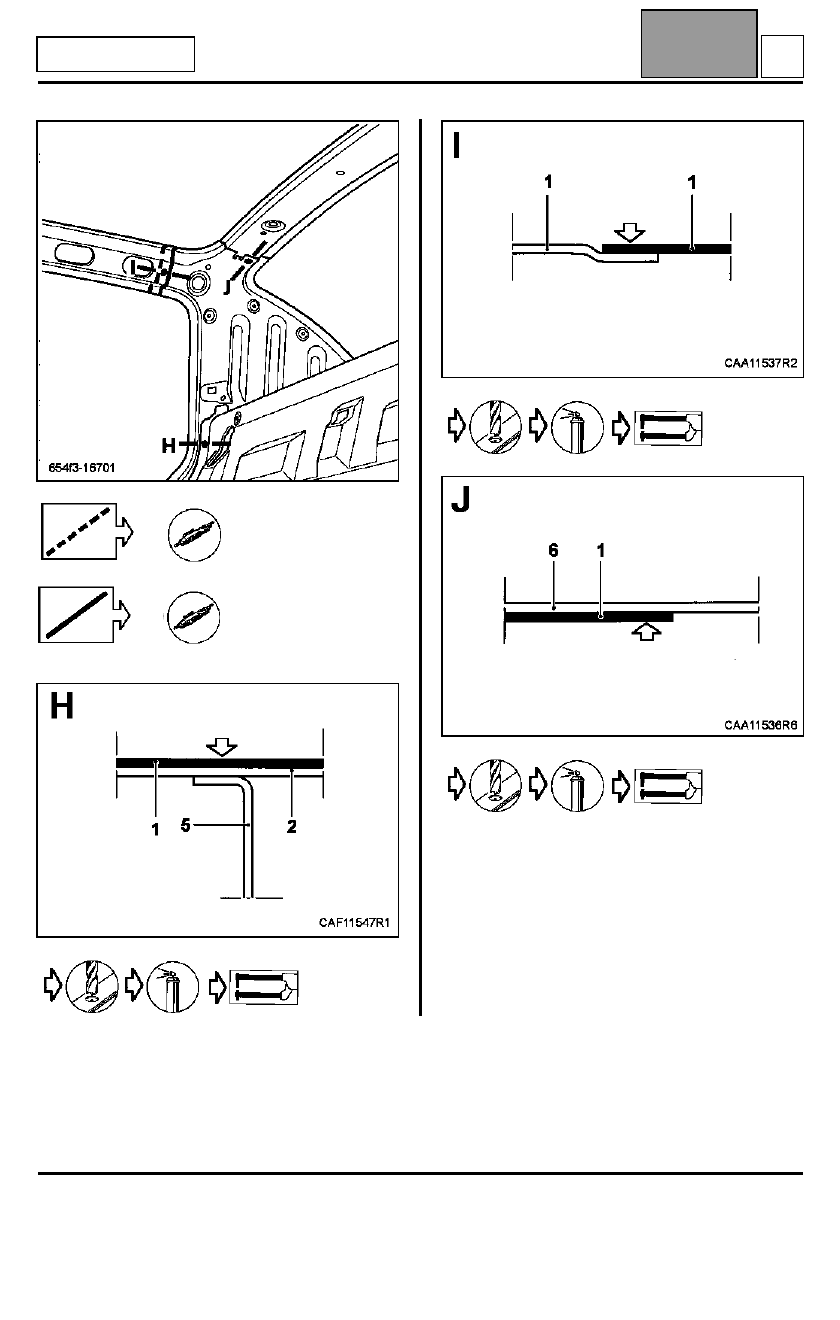

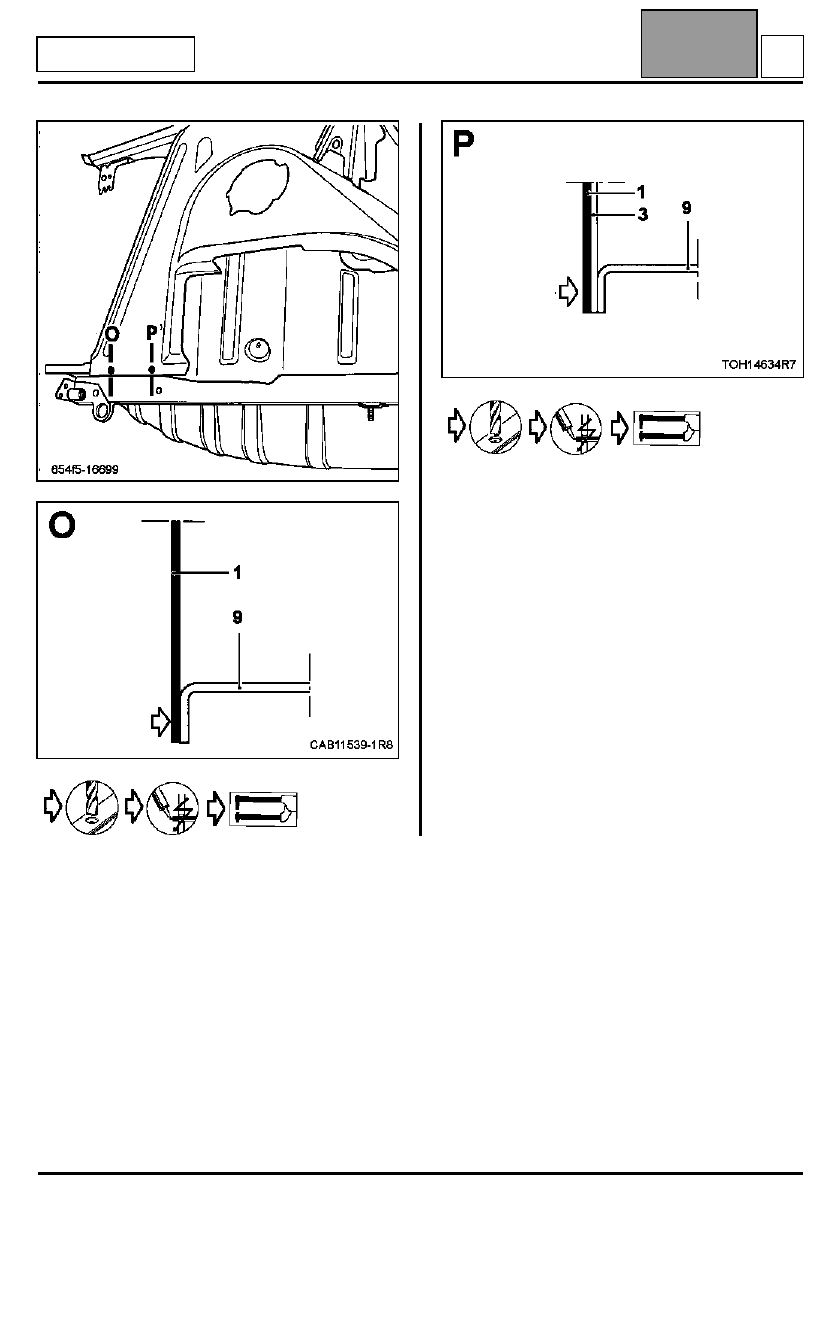

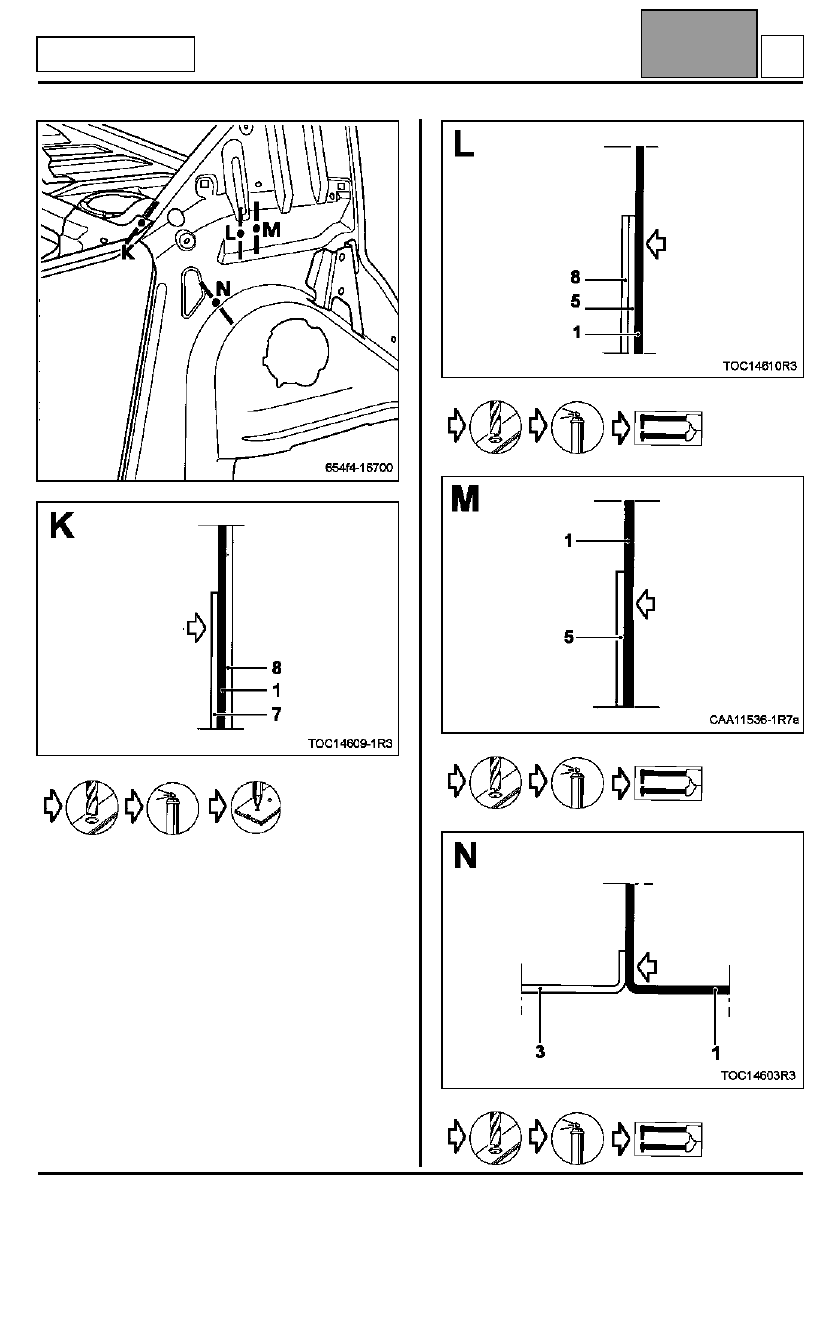

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Панель задка

2

Задняя часть пола

3

Внутренняя панель панели задка

4

Кронштейн ударопоглощающего
элемента

5

Задний лонжерон

6

Панель крепления задних фонарей

1
0,7
0,7

1,2
1,2
1
