ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя панель боковины кузова

44А

44A-40

МОДИФИКАЦИЯ C

Особенности для автомобилей модели Clio II
фазы 2:

Замена этой детали может производиться двумя
способами:
– полностью,
– с разрезом по линии (a).

УКАЗАНИЕ:
В целях стандартизации в запчасти поставляются
только внутренние панели боковины кузова в сборе
с усилителем (1) только для 3-дверных
модификаций.
Поэтому положение линии разреза для частичной
замены изменено.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

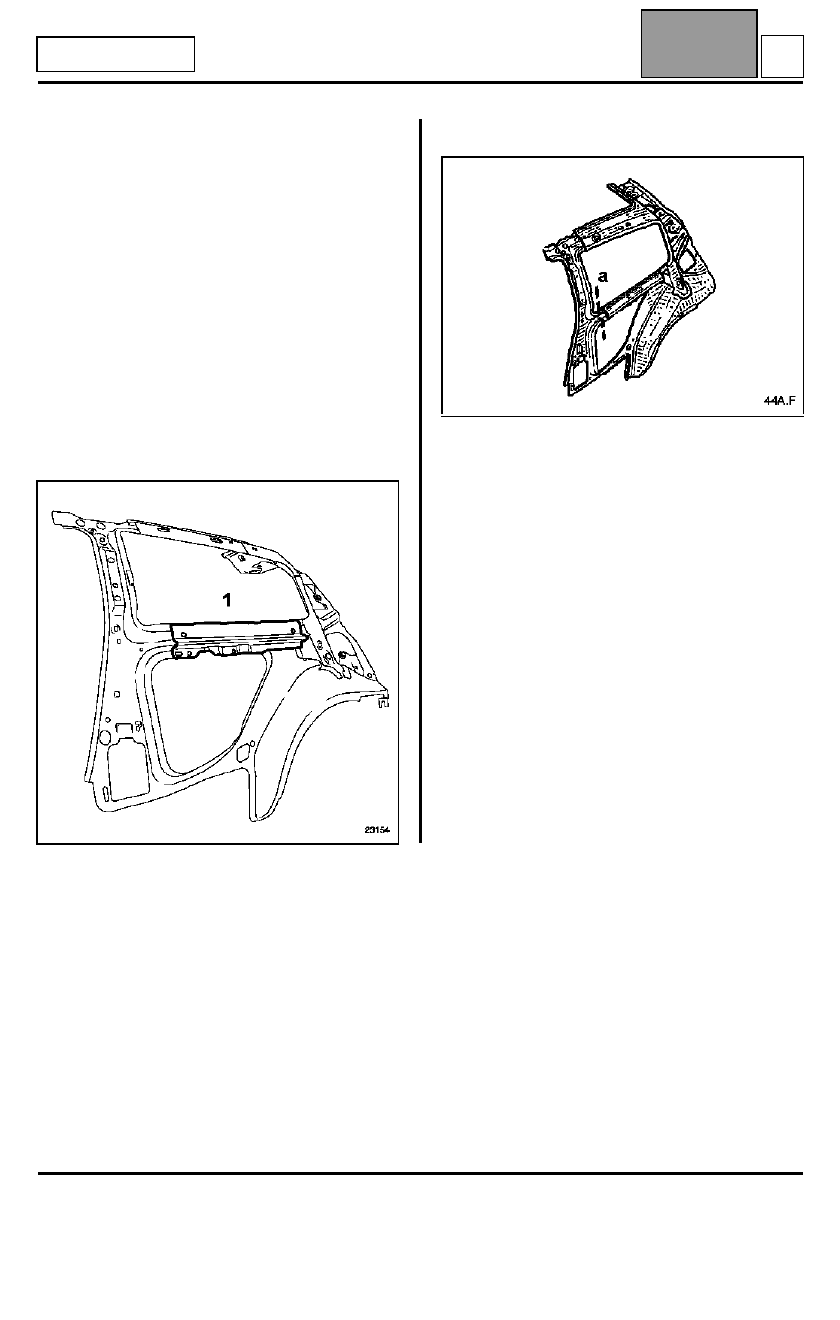

Особенности частичной замены

ПРИМЕЧАНИЕ: разрез по линии (a) выполняется
перед усилителем, как показано на рисунке.

F

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя панель боковины кузова

44А

МОДИФИКАЦИЯ L

Замена этой детали является дополнительной
операцией при замене:

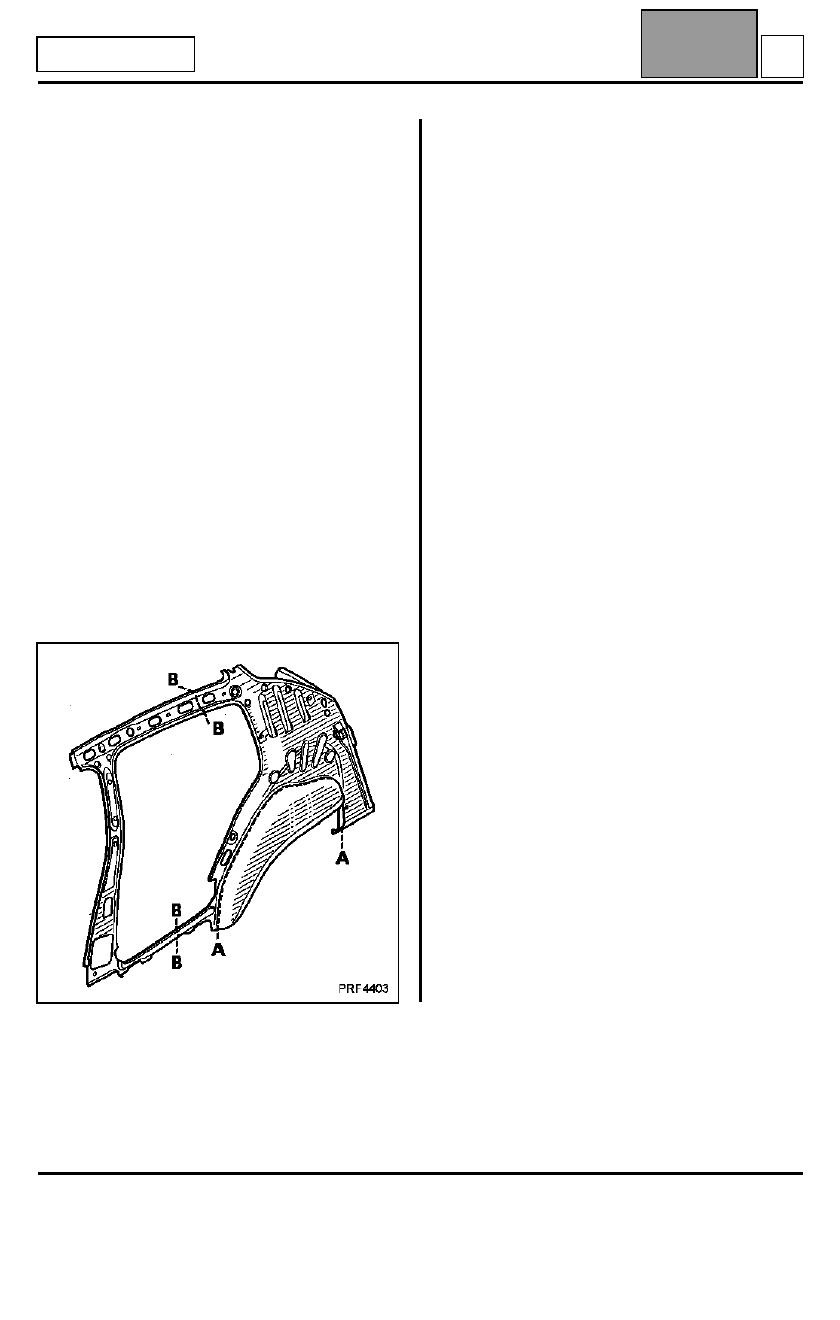

– после бокового удара:

панели заднего крыла (разрез A - A)

– после бокового верхнего удара:

панели заднего крыла и крыши (разрез B - B).

Данная операция осуществляется частично одним
из двух способов (см. методику ниже).

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– усилителем крепления петель крышки багажника,
– колесной аркой,
– боковой полкой,
– скобой крепления домкрата (левая сторона),
– задним усилителем боковины.

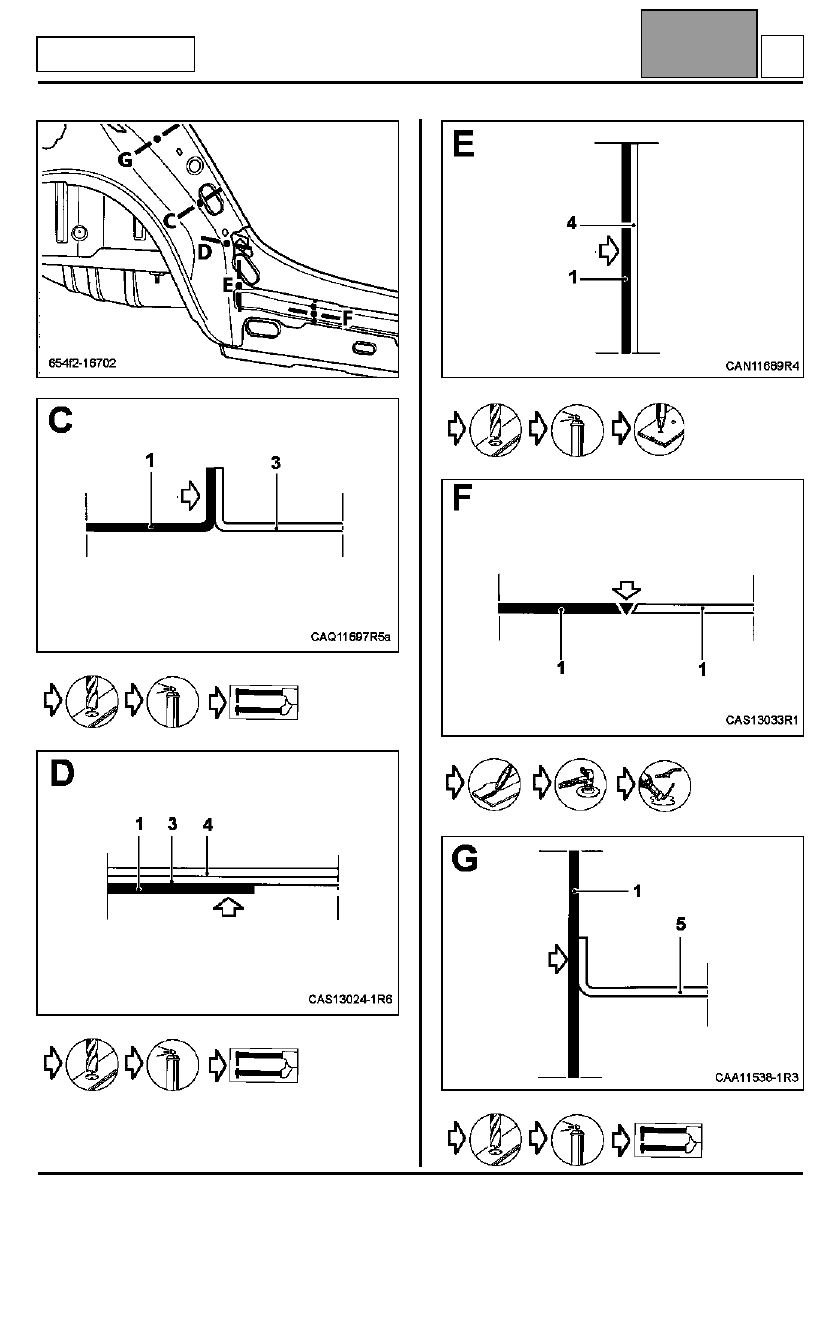

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Внутренняя панель боковины кузова

2

Верхний усилитель боковины

3

Внутренняя задняя колесная арка

4

Усилитель панели порога

5

Боковая полка

6

Задняя поперечина крыши

7

Задний нижний боковой желоб

8

Усилитель крепления петель крышки
багажника

9

Пол

0,7
1,2
0,9
1
1,2
0,7
0,7

1,2
0,7

44A-41

F

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя панель боковины кузова

44А

44A-42

МОДИФИКАЦИЯ L































F

СИСТЕМА ТОПЛИВОПОДАЧИ

Топливный фильтр

13А

13A-2

Топливный фильтр

РАСПОЛОЖЕНИЕ

Топливный фильтр установлен под днищем кузова
автомобиля перед баком.

ЗАМЕНА

Топливный фильтр подлежит замене при каждом
очередном полном техническом обслуживании.

ВНИМАНИЕ: при отсоединении топливопровода
оберните штуцер ветошью, чтобы не получить
травм от выброса бензина под остаточным
давлением.

СНЯТИЕ

Перед снятием какого-либо элемента примите
меры против разлива топлива (не пережимайте
топливопроводы, это может повредить их).

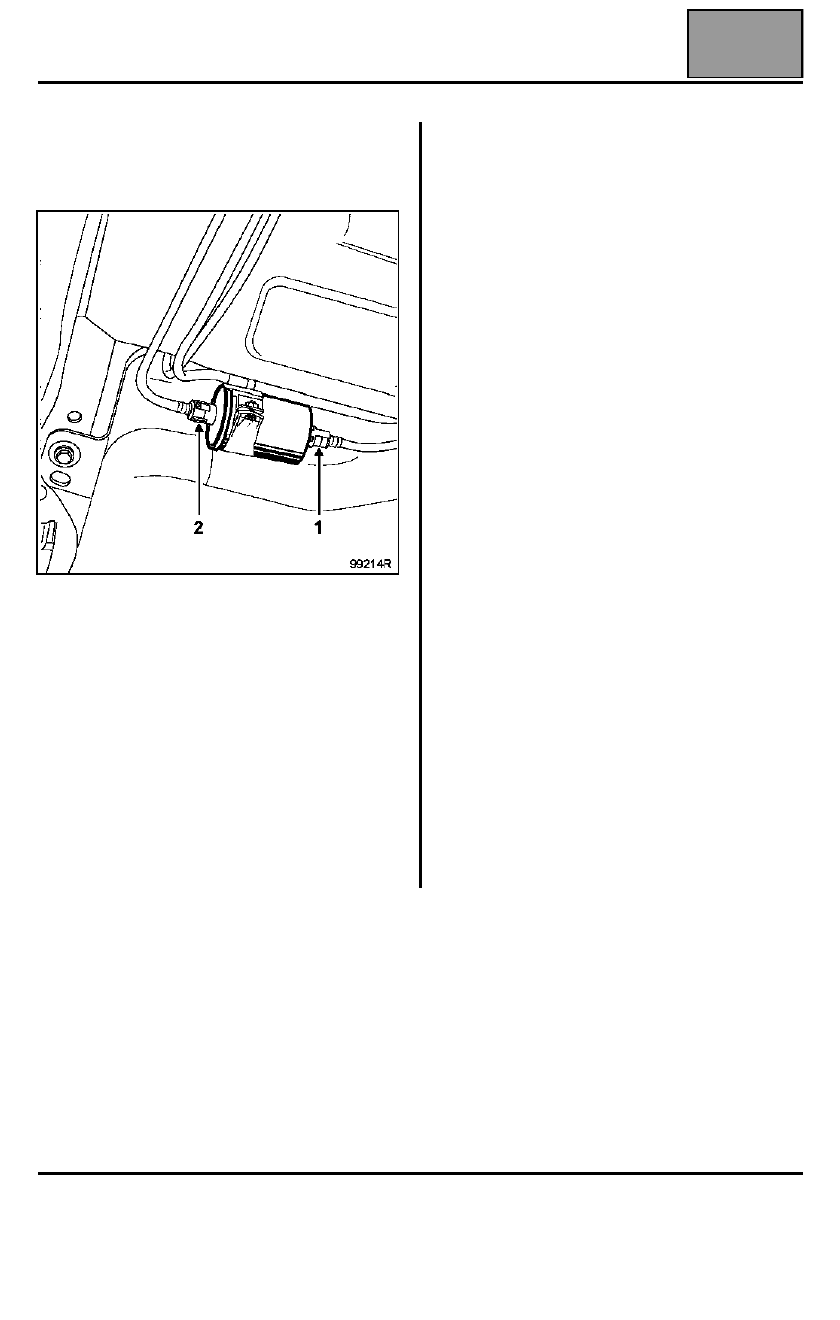

Отсоедините трубопроводы, оснащенные
быстроразъемными соединениями (1) и (2).

Снимите топливный фильтр, отсоединив его от
кронштейна.

УСТАНОВКА

Соблюдайте направление потока топлива
(указанное стрелкой на корпусе фильтра).

Подсоедините топливопроводы вручную.

Убедитесь в надежности фиксации
быстроразъемных соединений.
