ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44А

44A-18

МОДИФИКАЦИЯ L













A

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44А

44A-19

МОДИФИКАЦИЯ L



















A

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Верхний боковой желоб

44А

44A-20

МОДИФИКАЦИИ B-C

Верхний боковой желоб

Замена этой детали является дополнительной
операцией при замене крыши и при замене панели
заднего крыла.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

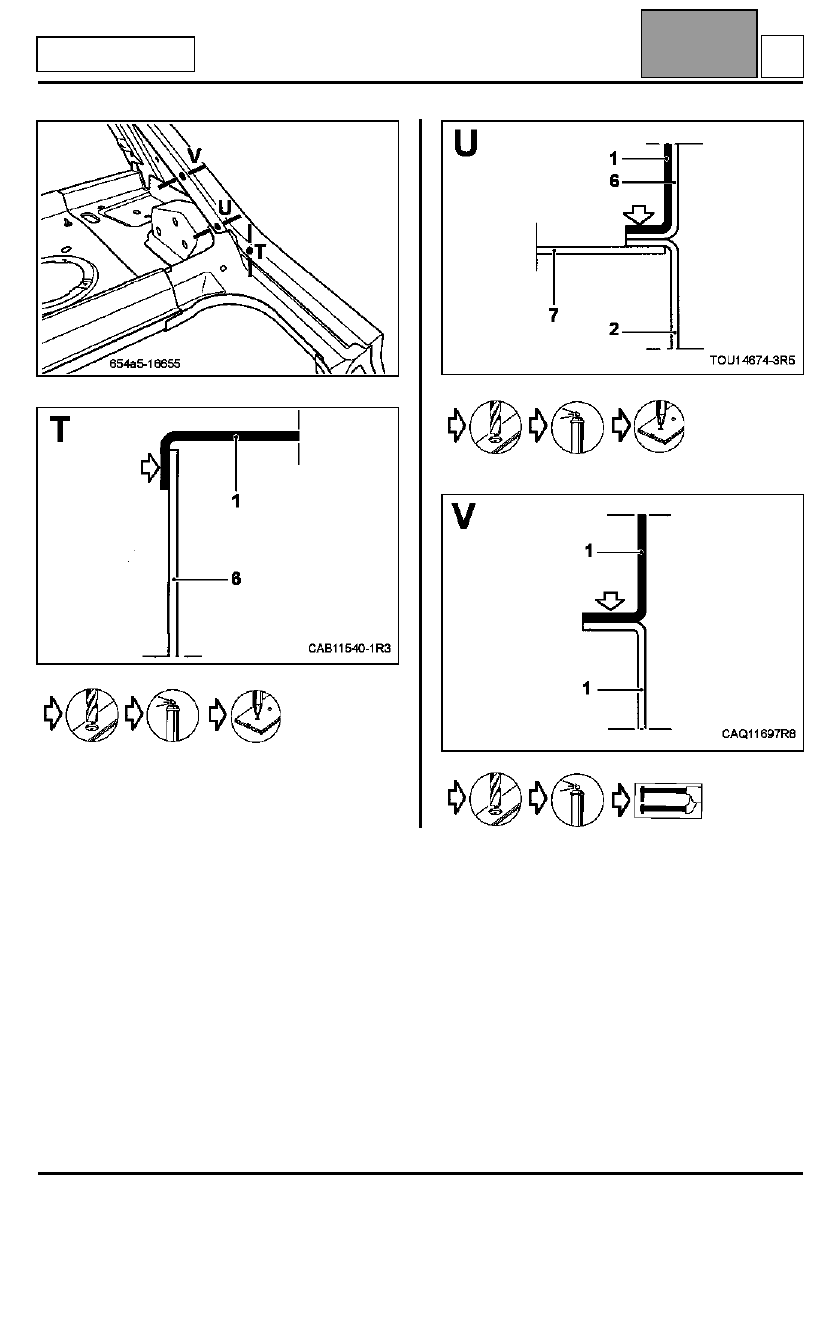

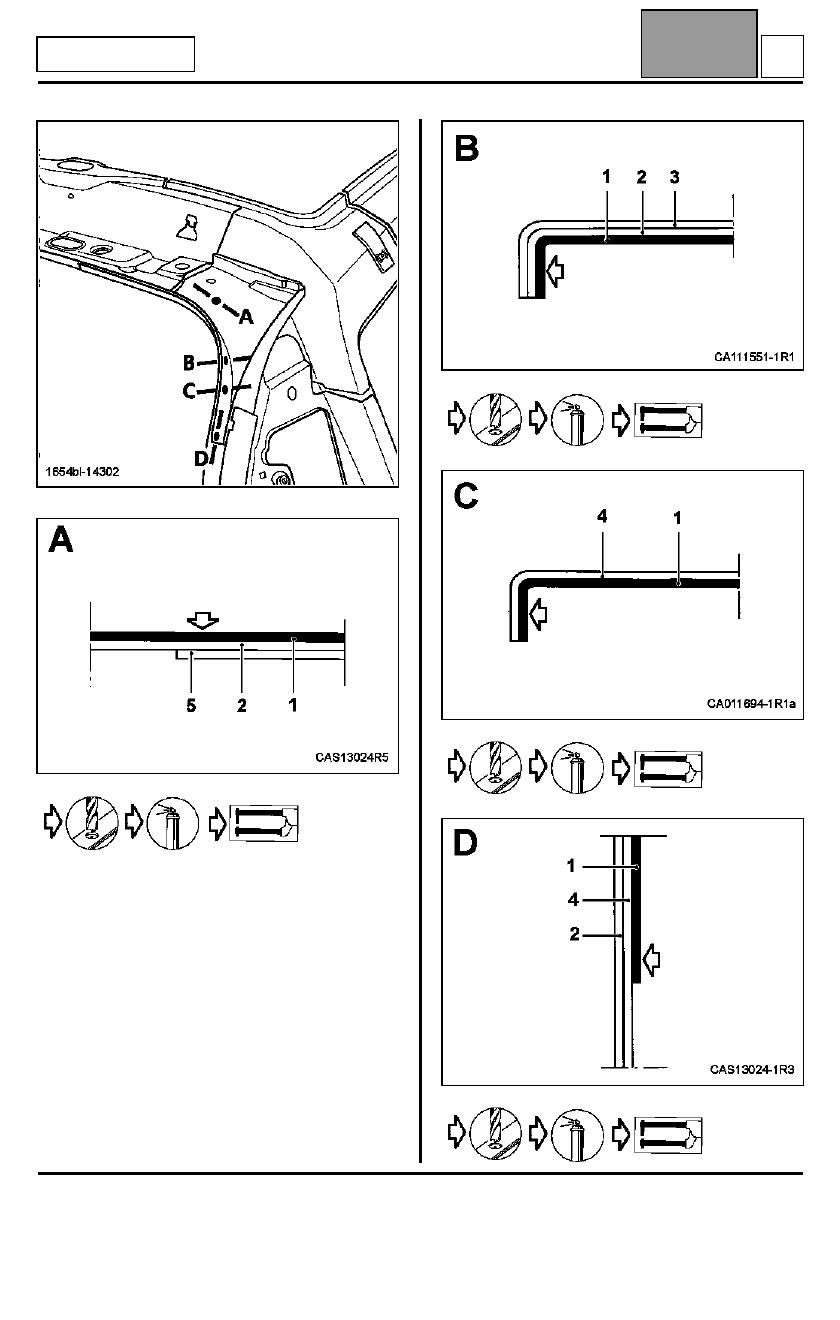

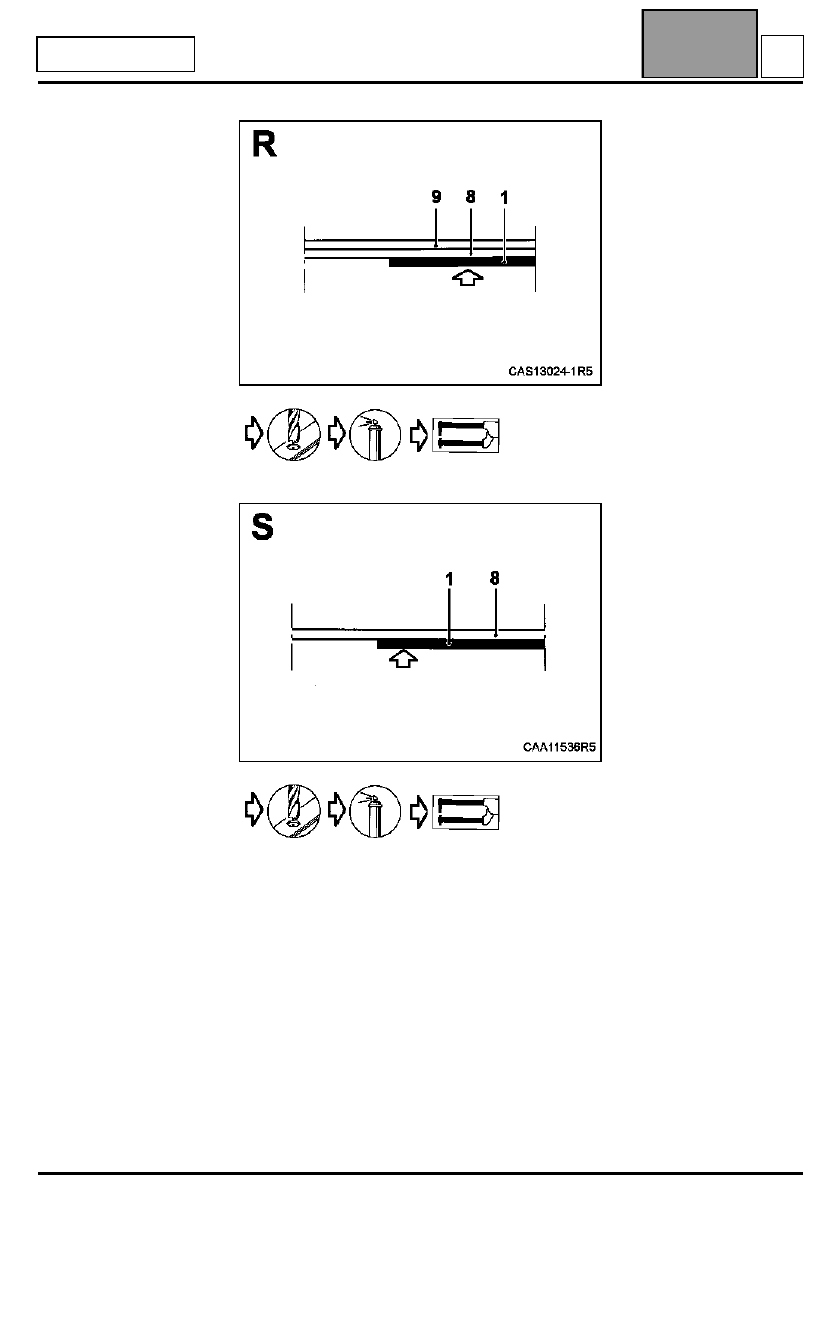

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1
2
3
4
5

Задний верхний боковой желоб
Задний нижний боковой желоб
Верхний задний усилитель боковины
Нижний задний усилитель боковины
Внутренняя панель боковины кузова

1
0,7
1,2
1,2
0,7

B

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Верхний боковой желоб

44А

44A-21

МОДИФИКАЦИИ B-C

Верхний боковой желоб

























B
