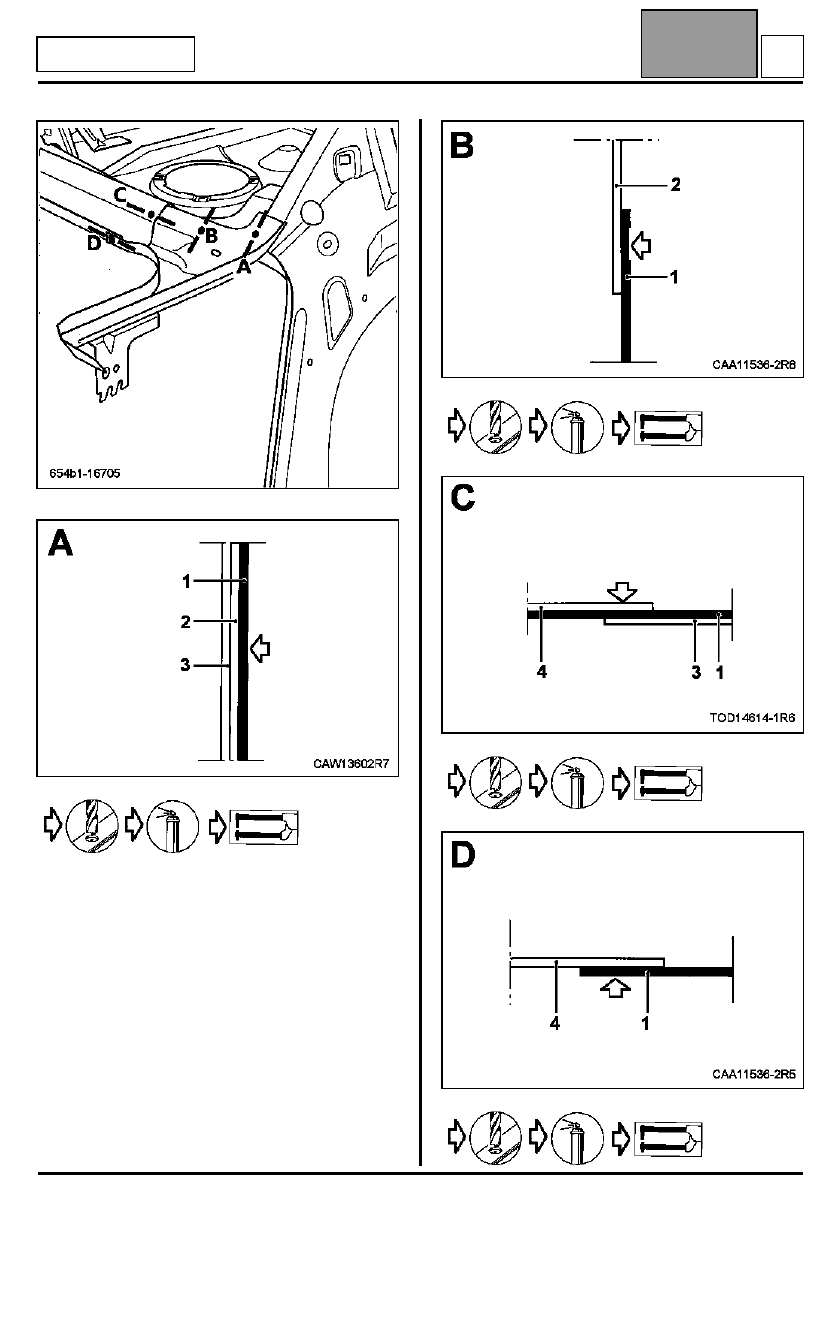

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Верхний боковой желоб

44А

44A-22

МОДИФИКАЦИЯ L

Верхний боковой желоб

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с усилителем крепления
газонаполненного упора.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1
2
3

4

Боковым задним желобом
Внутренняя панель боковины кузова
Усилитель крепления петель крышки
багажника
Нижняя поперечина проема заднего
стекла

0,7
0,7

1,2

1,2

B

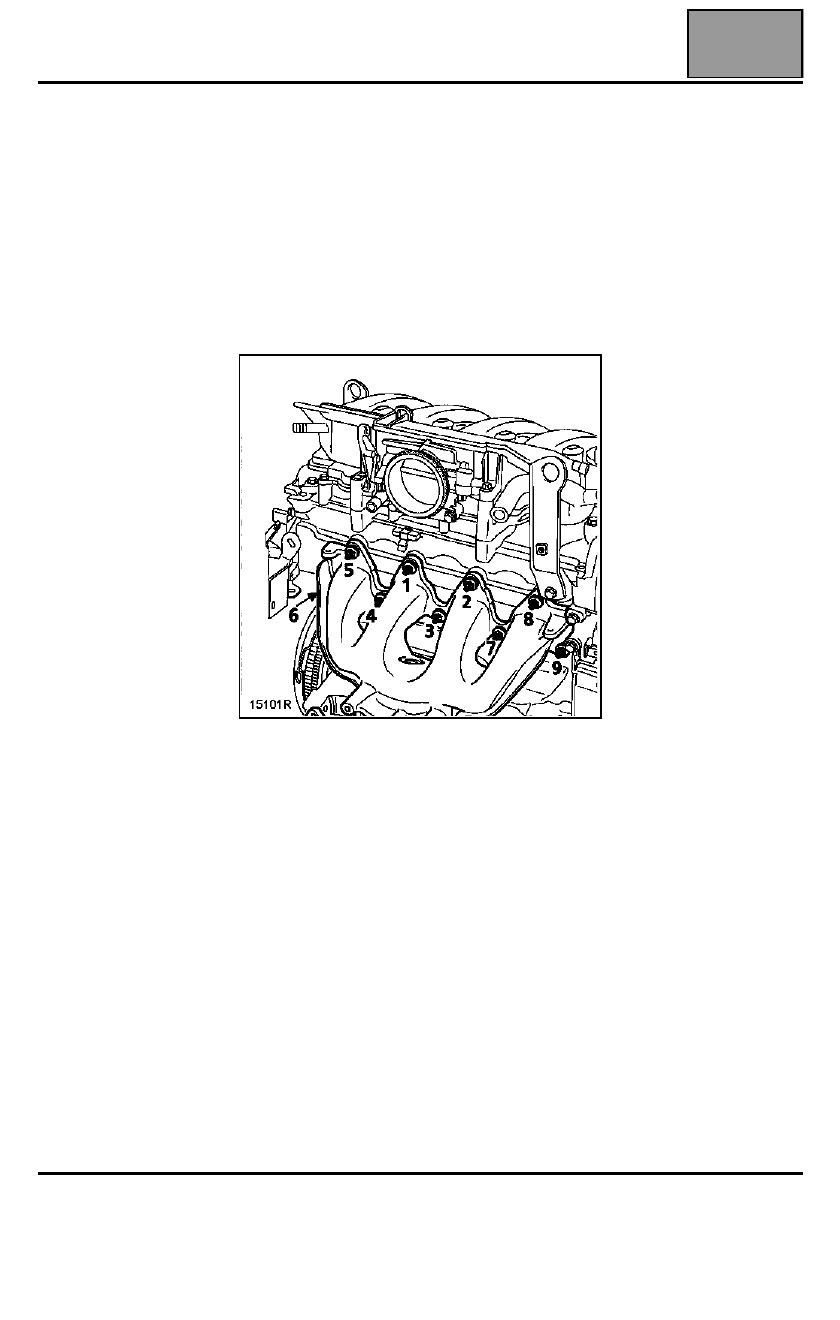

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Выпускной коллектор

12А

12A-11

Отодвиньте назад каталитический нейтрализатор,
не снимая его.

Установите подкладку на подрамник, чтобы
поддержать каталитический нейтрализатор и не
допустить повреждения шланга. Если это
произойдет, то каталитический нейтрализатор
подлежит замене.

Снимите подкос (2) (см. предыдущую страницу)
между выпускным коллектором и блоком
цилиндров.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ПРИМЕЧАНИЕ: теплозащитный экран надежно
закреплен между кислородным датчиком и
коллектором (чтобы избежать перегрева, который
может повлечь за собой разрушение разъема
кислородного датчика).

Замените прокладки коллектора и гаек фланца с
трехточечным креплением.

Также замените новыми крепежные гайки.

Соблюдайте порядок и момент затяжки гаек
крепления коллектора.

ВНИМАНИЕ: поврежденный теплозащитный экран
следует заменить, чтобы предупредить возгорание.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Верхний боковой желоб

44А

44A-23

МОДИФИКАЦИЯ L

Верхний боковой желоб

























B

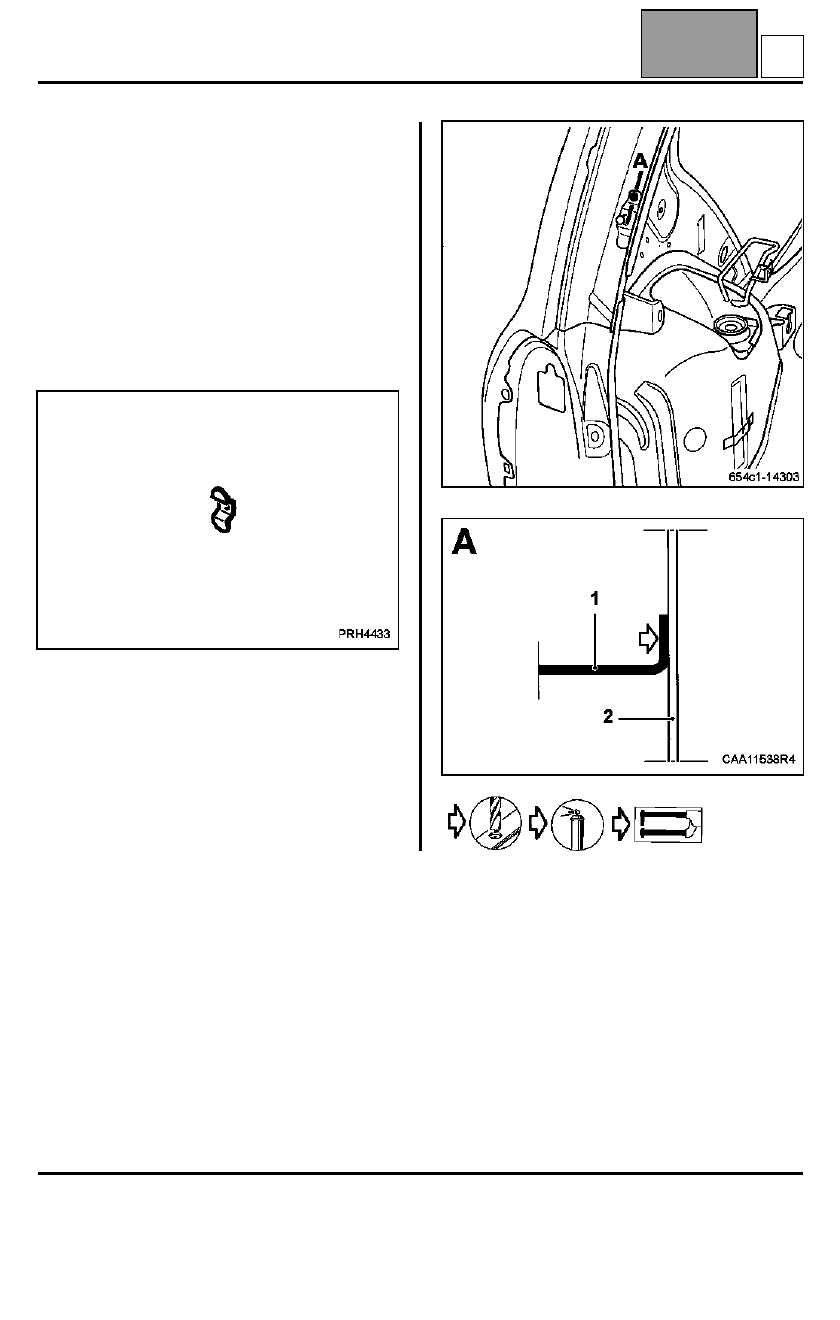

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

44А

44A-24

Шаровый шарнир газонаполненного упора двери задка

Замена этой детали является единственной
операцией при поломке шарового шарнира.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):







1

2

Шаровый шарнир газонаполненного
упора двери задка
Задний нижний боковой желоб

1,5
0,7

C
