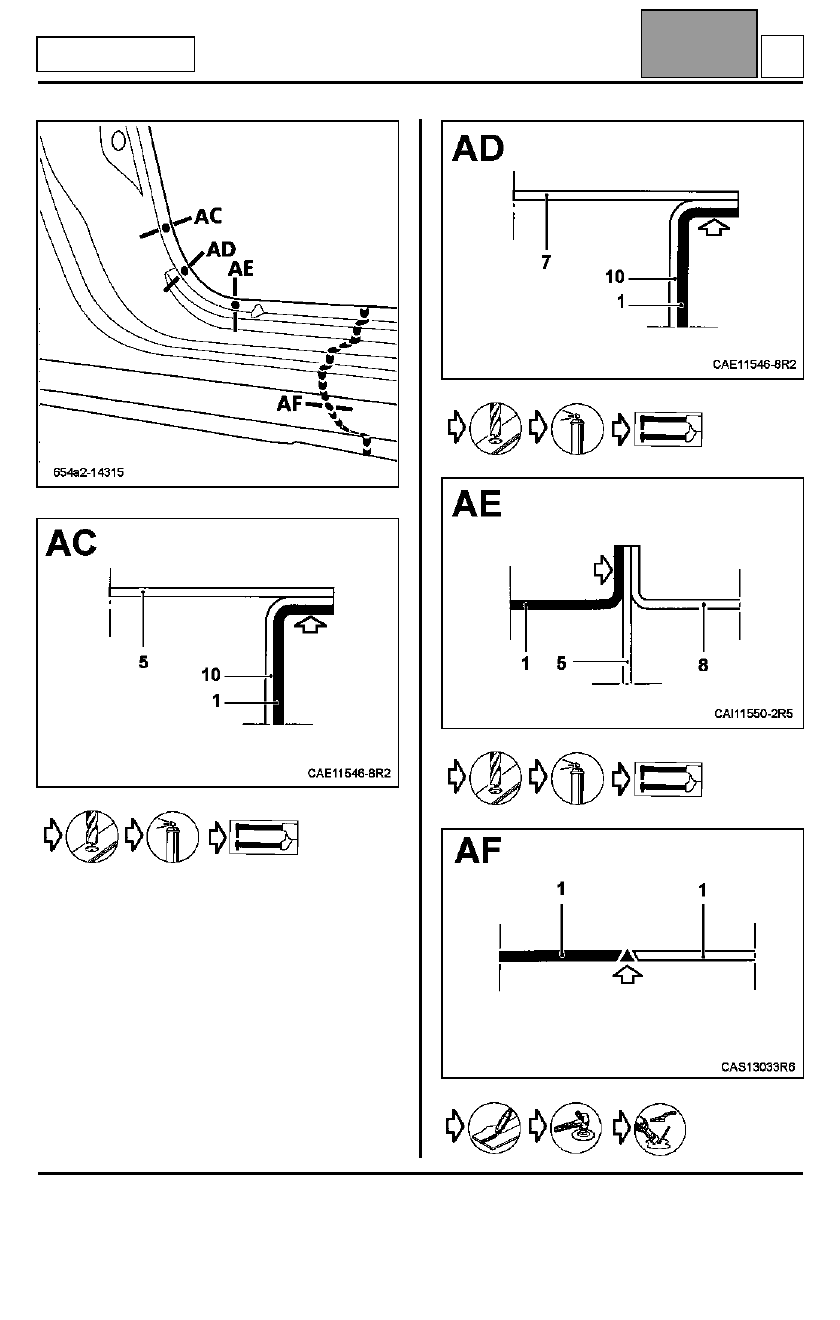

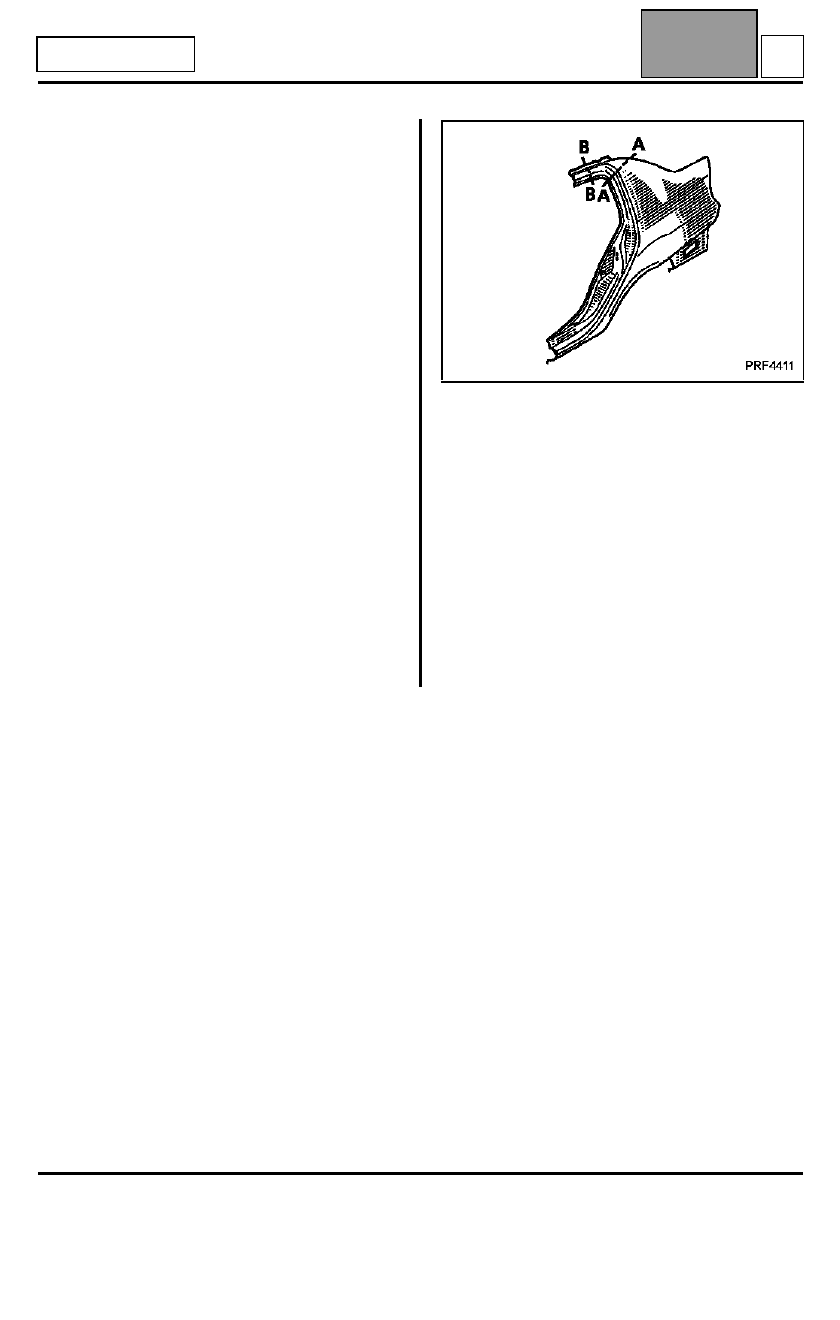

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44А

44A-11

МОДИФИКАЦИИ B/C

























A

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44А

44A-12

МОДИФИКАЦИЯ L

Замена этой детали является основной операцией
при заднем боковом ударе.

Данная операция может осуществляться двумя
способами (см. методику ниже):

Частично: с разрезом по линии A - A.

Полностью: с разрезом по линии B - B, в том
случае, если это дополнительная операция при
замене крыши.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:

– усилителем бокового крепления бампера,
– усилителем фиксатора замка задней двери,
– накладкой пластины,
– пластиной,
– шумоизоляцией,
– кожухом топливопровода (с правой стороны).

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1
2
3
4
5
6

  7

8
9

10
11

Панель заднего крыла
Внутренняя панель боковины кузова
Усилителем фиксатора замка
Усилитель панели порога
Накладка панели порога
Задний нижний боковой желоб
Усилитель крепления петель крышки
багажника
Панель крепления фонаря
Пол
Колесная арка
Усилитель бокового крепления
бампера

0,8
0,7
1,2
1
1
0,7

1,2
1
1,5
0,9

1,2

A

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Выпускной коллектор

12А

12A-10

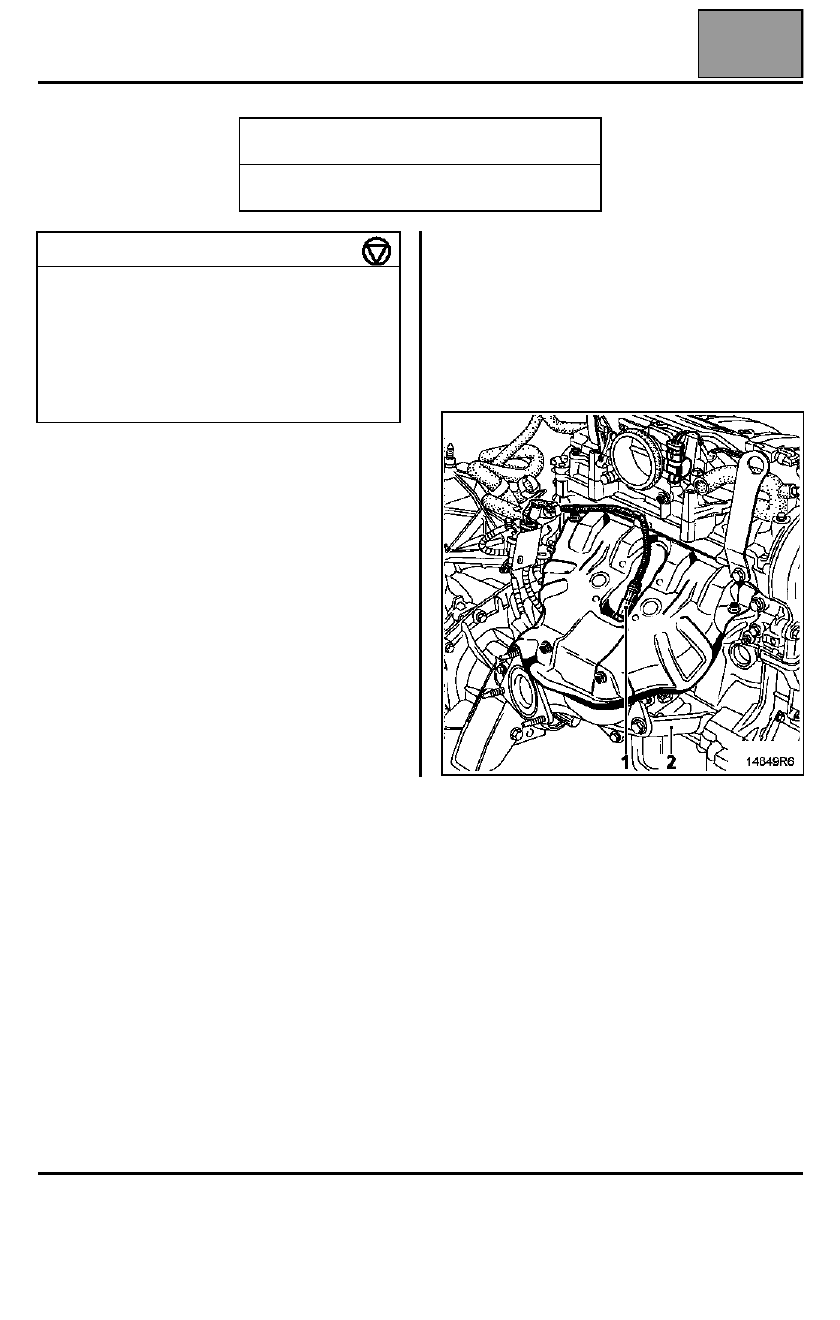

Выпускной коллектор

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите воздушный фильтр (см. главу 12A
Подготовка рабочей смеси "Воздушный фильтр").

Отсоедините колодку проводов и снимите
кислородный датчик (1) с помощью
приспособления Mot. 1495.

Извлеките верхний теплозащитный экран
выпускного коллектора.

Отсоедините приемную трубу системы выпуска
отработавших газов.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1495

Приспособление для снятия и
установки кислородного датчика

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Кислородный датчик

4,5

Гайки шпилек крепления коллектора

1,8

Гайки фланца с тремя точками
крепления

2

Болт крепления теплозащитного
экрана

1

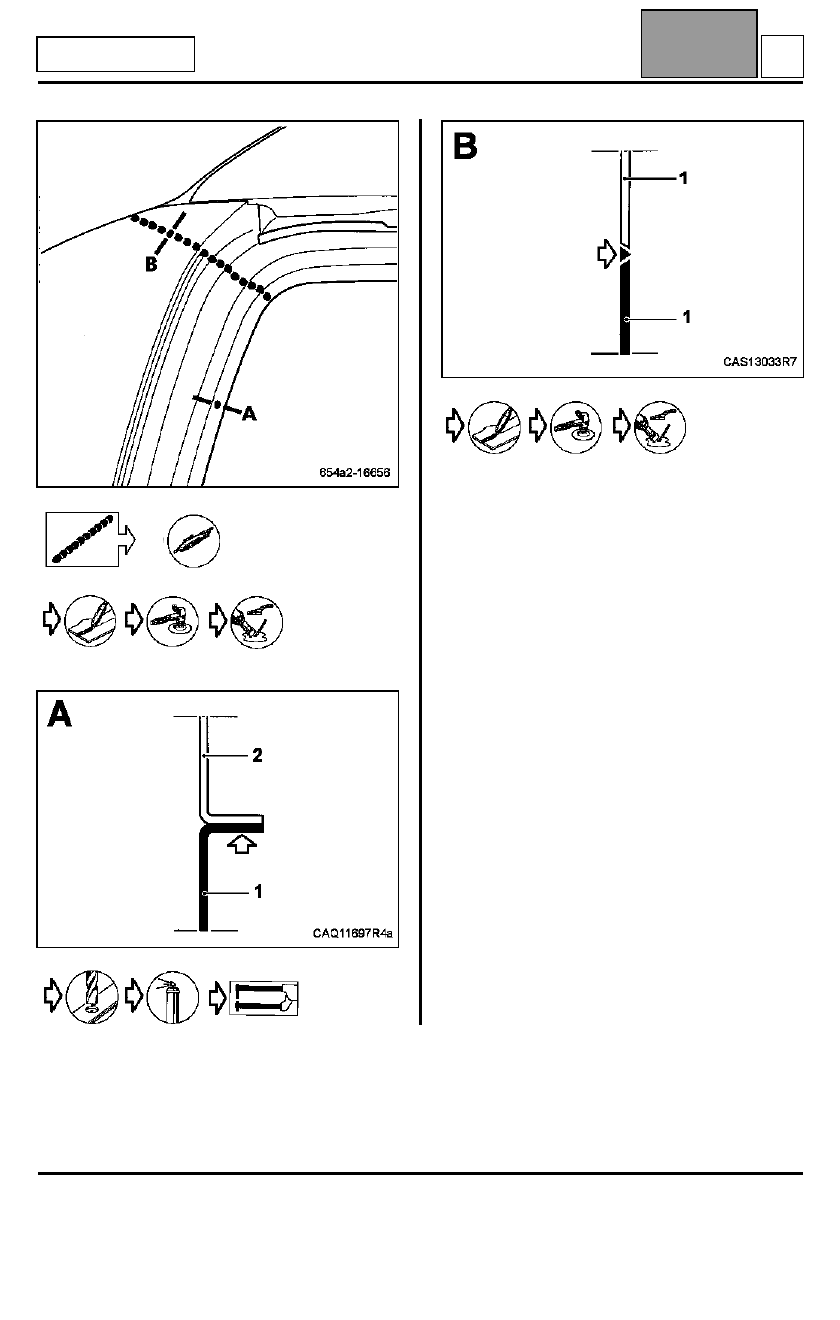

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Панель заднего крыла

44А

44A-13

МОДИФИКАЦИЯ L

























A
