ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-26

МОДИФИКАЦИЯ C

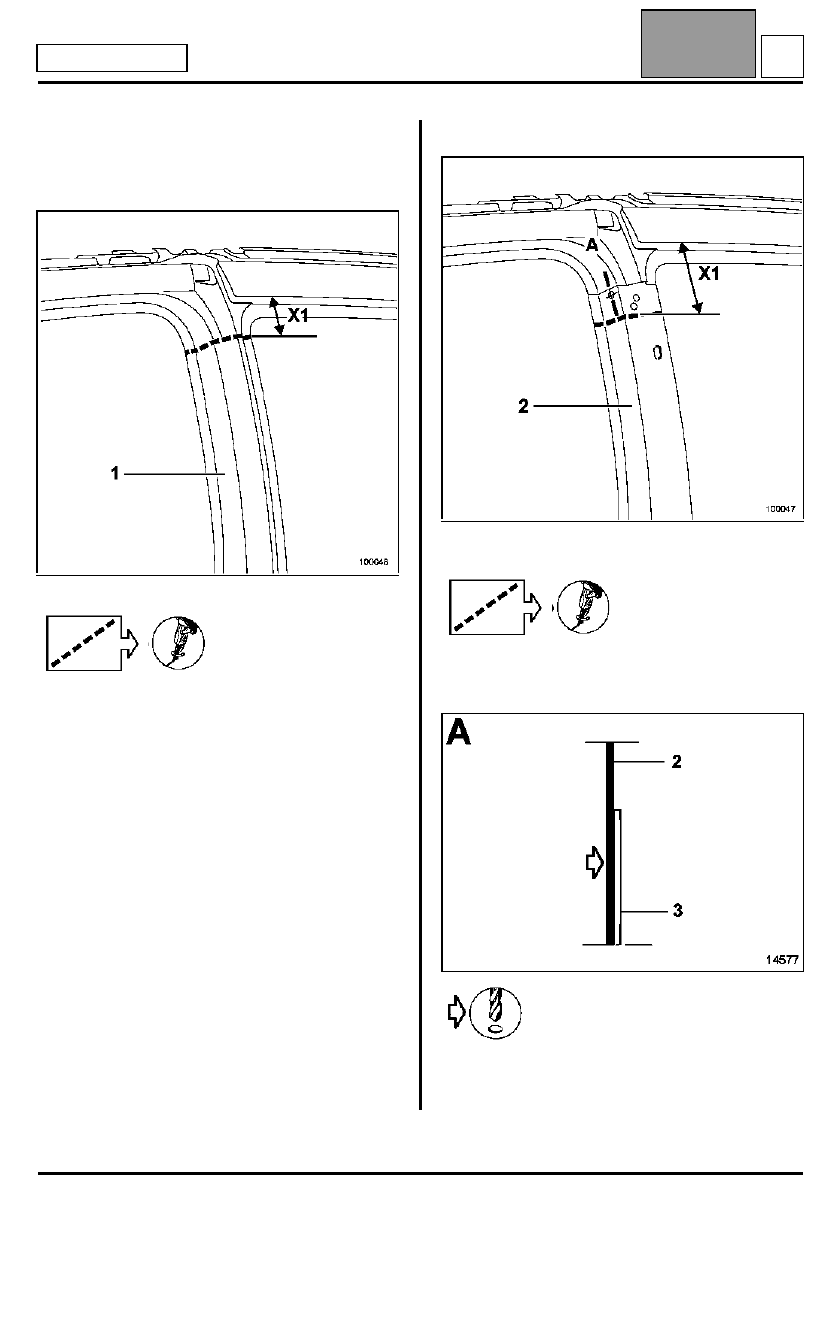

Особенности разреза (по линиям a и a') в
верхней части при частичной замене.

Разрез средней стойки





  только деталь 1

X1 = 50 мм

ВНИМАНИЕ: при выполнении разреза не
повредите усилитель стойки (2).

Разрез усилителя стойки

X2 = 40 мм





ВНИМАНИЕ: при выполнении разреза не
повредите внутреннюю стойку кузова (5).



 Ø 10  X3

– Снимите усилитель стойки, затем оставшиеся

куски элемента жесткости и верхнего усилителя,
детали 2, 3, 4.

E

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-27

МОДИФИКАЦИЯ C

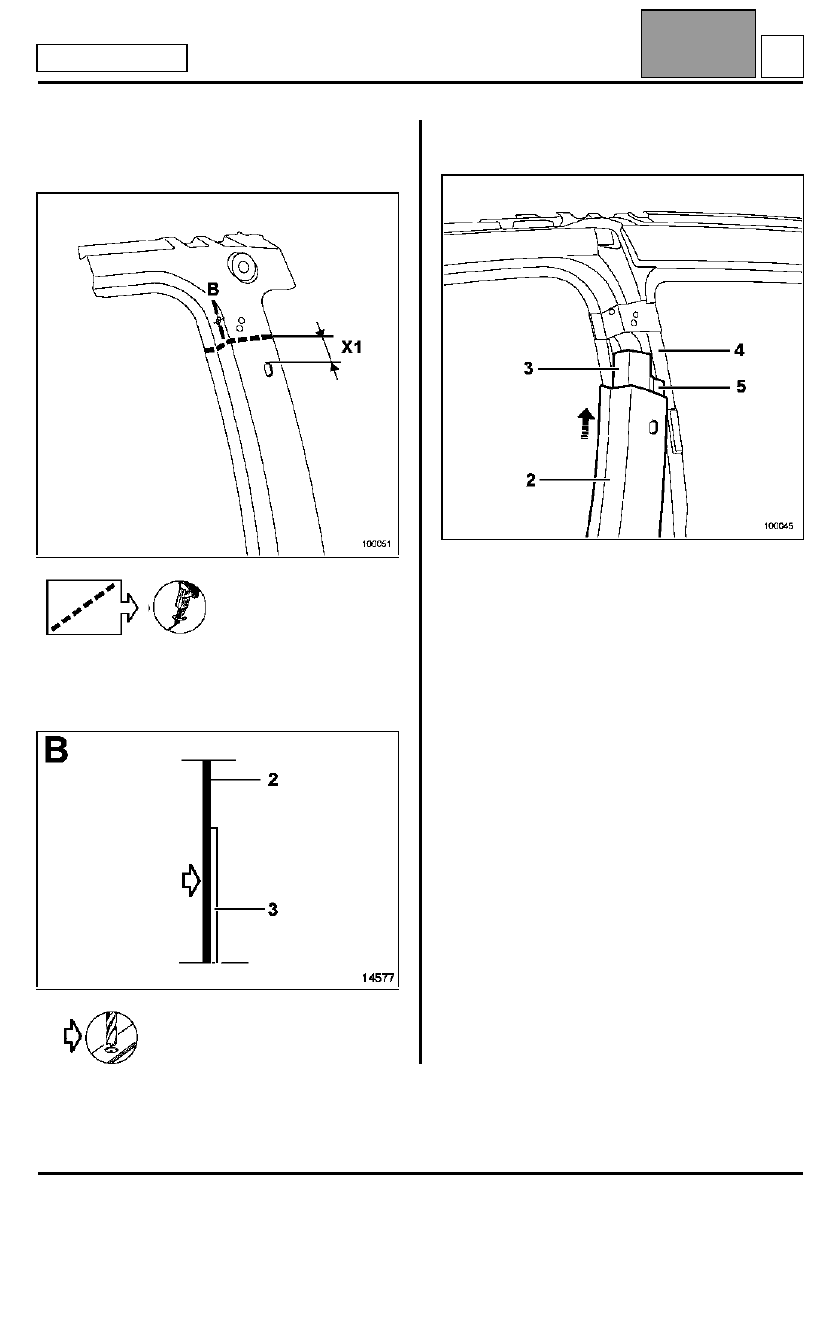

Подготовка усилителя стойки

Перенесите размер X1 на запасную деталь.





  только деталь 2

ВНИМАНИЕ: при выполнении разреза не
повредите элемент жесткости (3) и верхний
усилитель (4).

 B

 Ø 10  X3

Установка усилителя средней стойки,
поставляется в запчасти

НАПОМИНАНИЕ

2 Усилитель стойки
3 Накладка усилителя стойки
4 Верхний усилитель
5 Внутренняя панель средней стойки

E

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-28

МОДИФИКАЦИЯ C

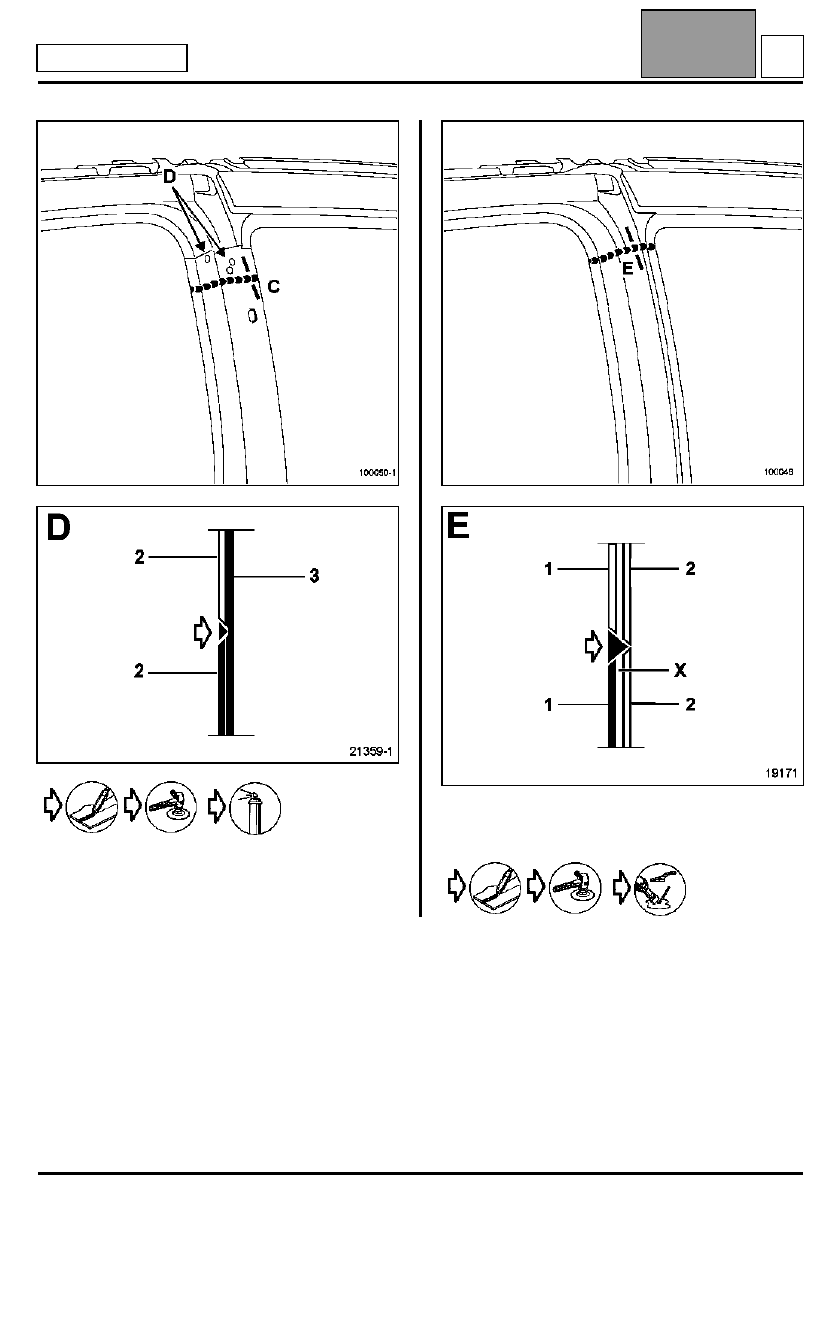

ПРИМЕЧАНИЕ: в соответствии с рисунком (D)
установите электрозаклепки на отверстия,
оставшиеся после удаления сварных соединений.

УКАЗАНИЕ:
Зона X пустая







E

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-29

МОДИФИКАЦИЯ B

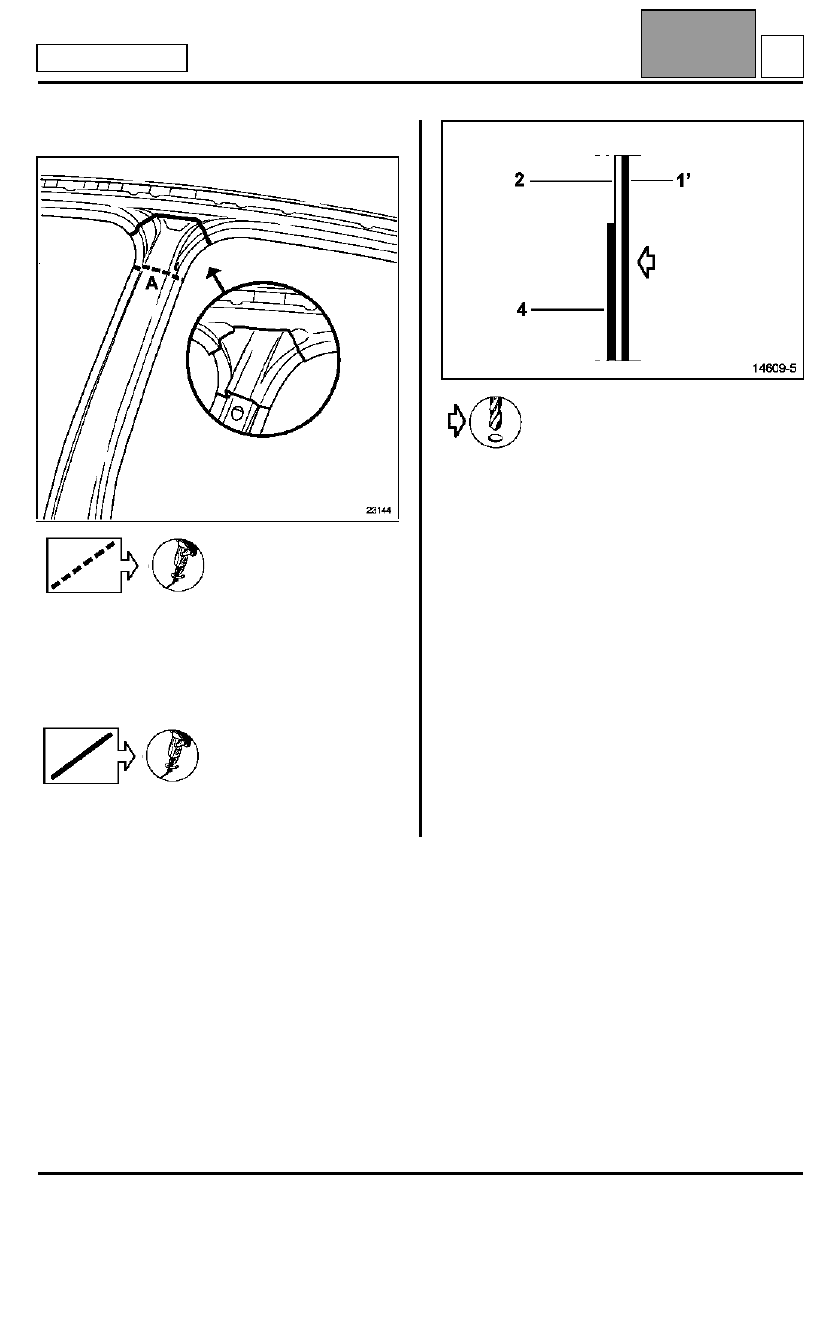

Особенности разрезов (по линиям a и a')





  деталь 1, 2, 3 и 4

ВНИМАНИЕ: при выполнении разреза не
повредите внутреннюю панель средней стойки (5).

Снимите детали 1, 2, 3 и 4.





  только деталь 1

ВНИМАНИЕ: при выполнении разреза не
повредите усилитель стойки (2).



 Ø 10

ПРИМЕЧАНИЕ: просверлите три панели.
Просверлив отверстие, удалите детали 1 и 4.
