ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Средняя стойка

43А

43A-19

МОДИФИКАЦИИ B - L

Особенности для автомобилей Clio II фазы 2:

При замене данной детали необходимо
дополнительно заказать новый усилитель в сборе
со средней стойкой.

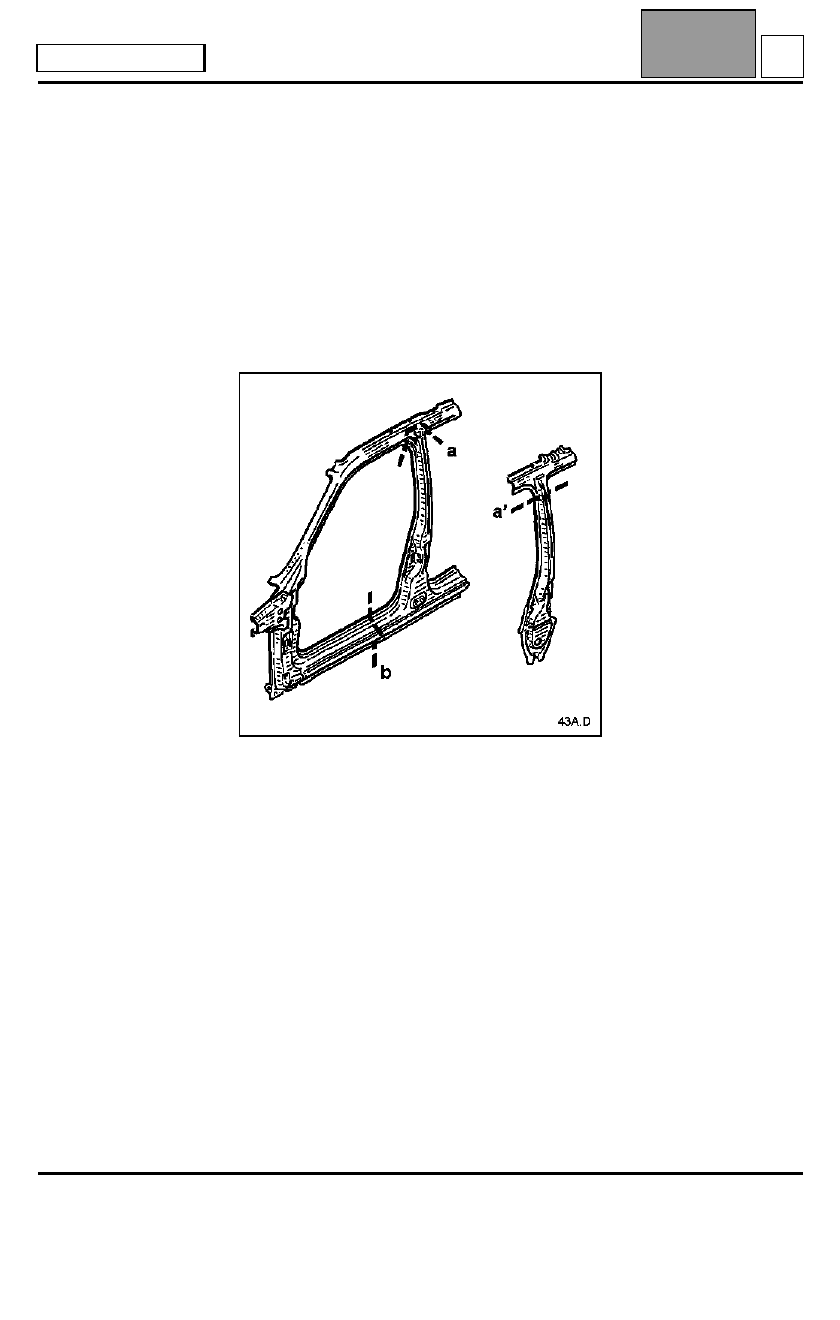

Замена этой детали может производиться двумя
способами:
– полностью,
– с разрезом по линиям a и b.

Сведения по частичной замене усилителя средней
стойки приведены в главе 43A. E.

D

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-20

МОДИФИКАЦИИ B - C - L

      Усилитель средней стойки

Замена этой детали является дополнительной
операцией при замене средней стойки для
модификации B и при замене панели заднего
крыла для модификации C после бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

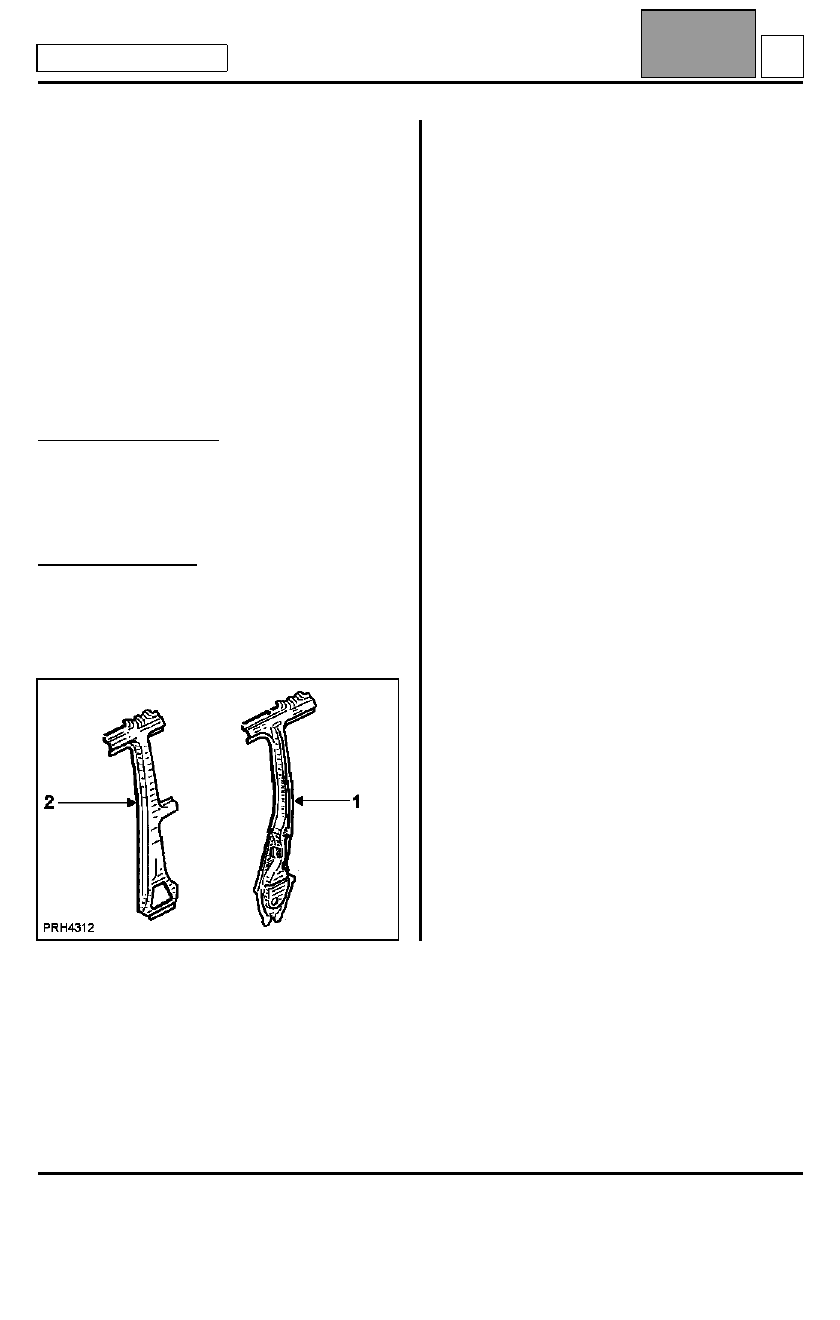

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:

МОДИФИКАЦИИ B - L (1)

– пластиной усилителя фиксатора замка,
– верхним усилителем крепления ремня

безопасности,

– приварными гайками.

МОДИФИКАЦИЯ C (2)
– пластиной усилителя фиксатора замка,
– верхним усилителем крепления ремня

безопасности,

– приварными гайками.

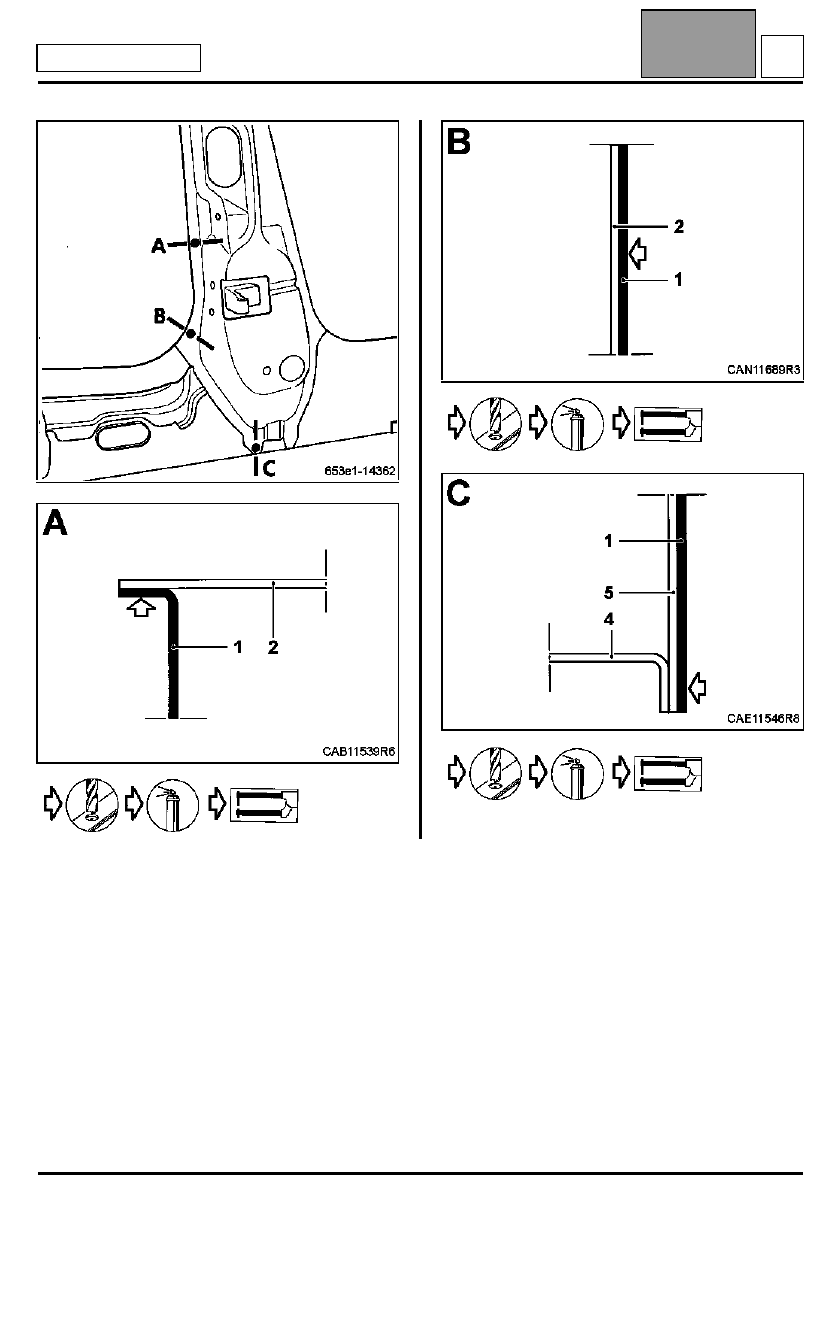

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Внутренняя панель средней стойки

2

Накладка средней стойки

3

Верхний усилитель крепления ремня
безопасности средней стойки

4

Накладка панели порога

5

Усилитель панели порога

1
0,7

1,2
1
1

E

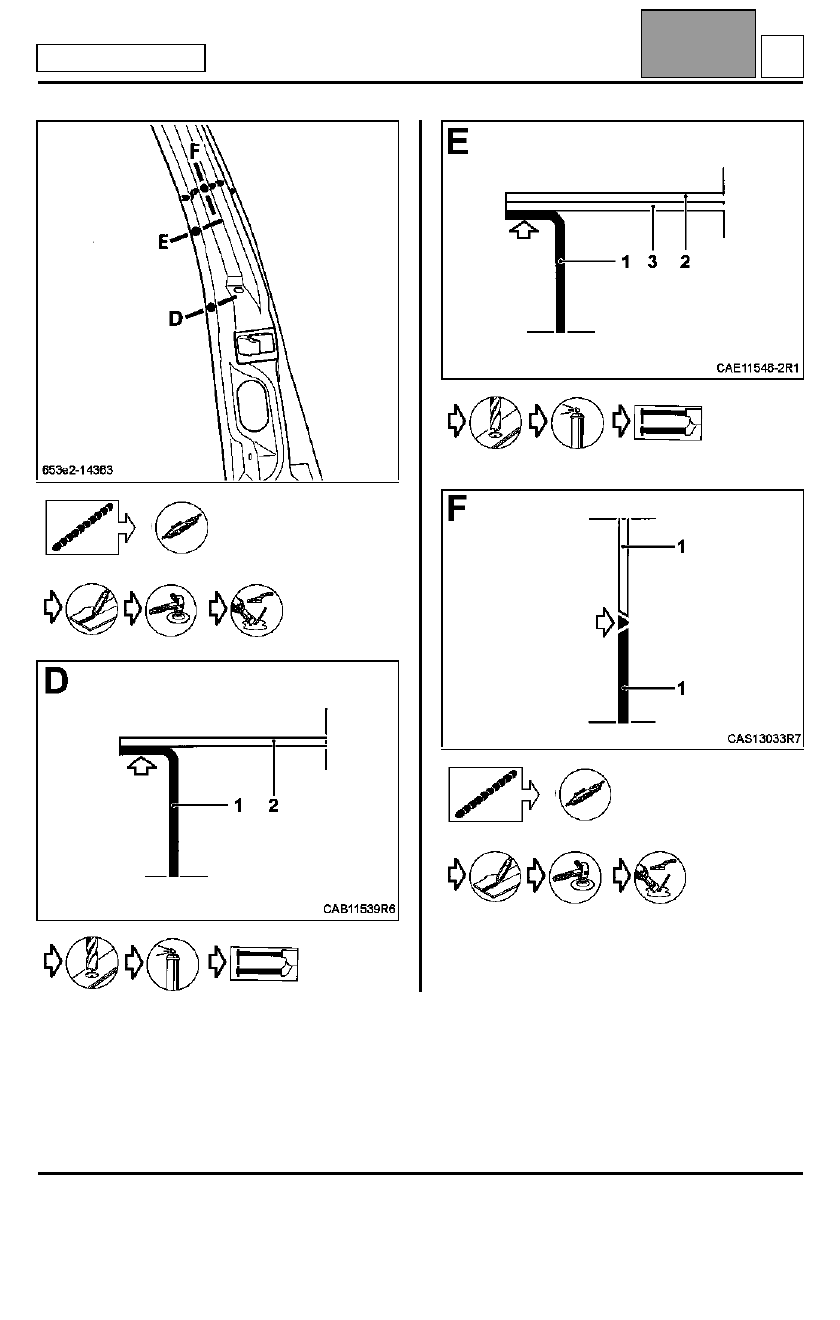

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-21

МОДИФИКАЦИИ B - L



















E

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-22

МОДИФИКАЦИИ B - L

































E
