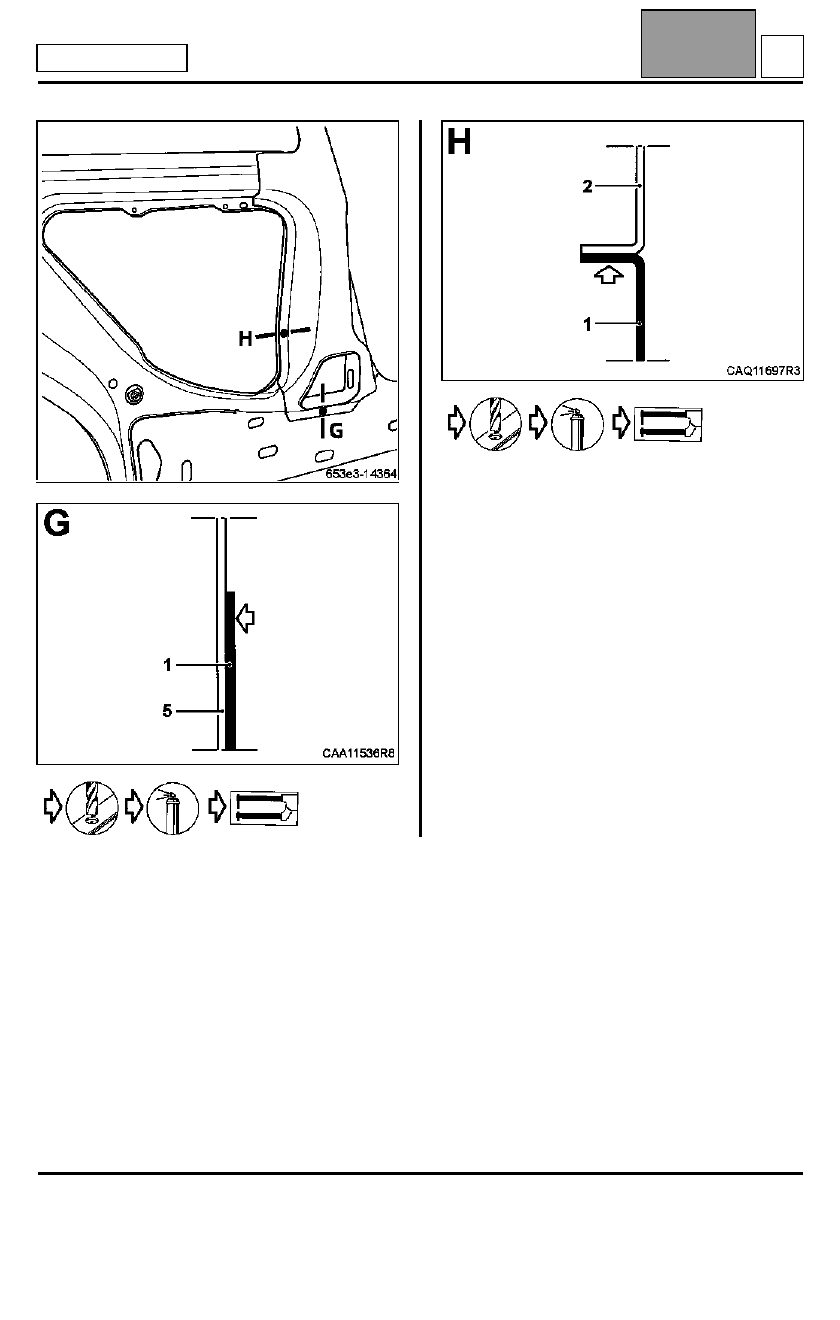

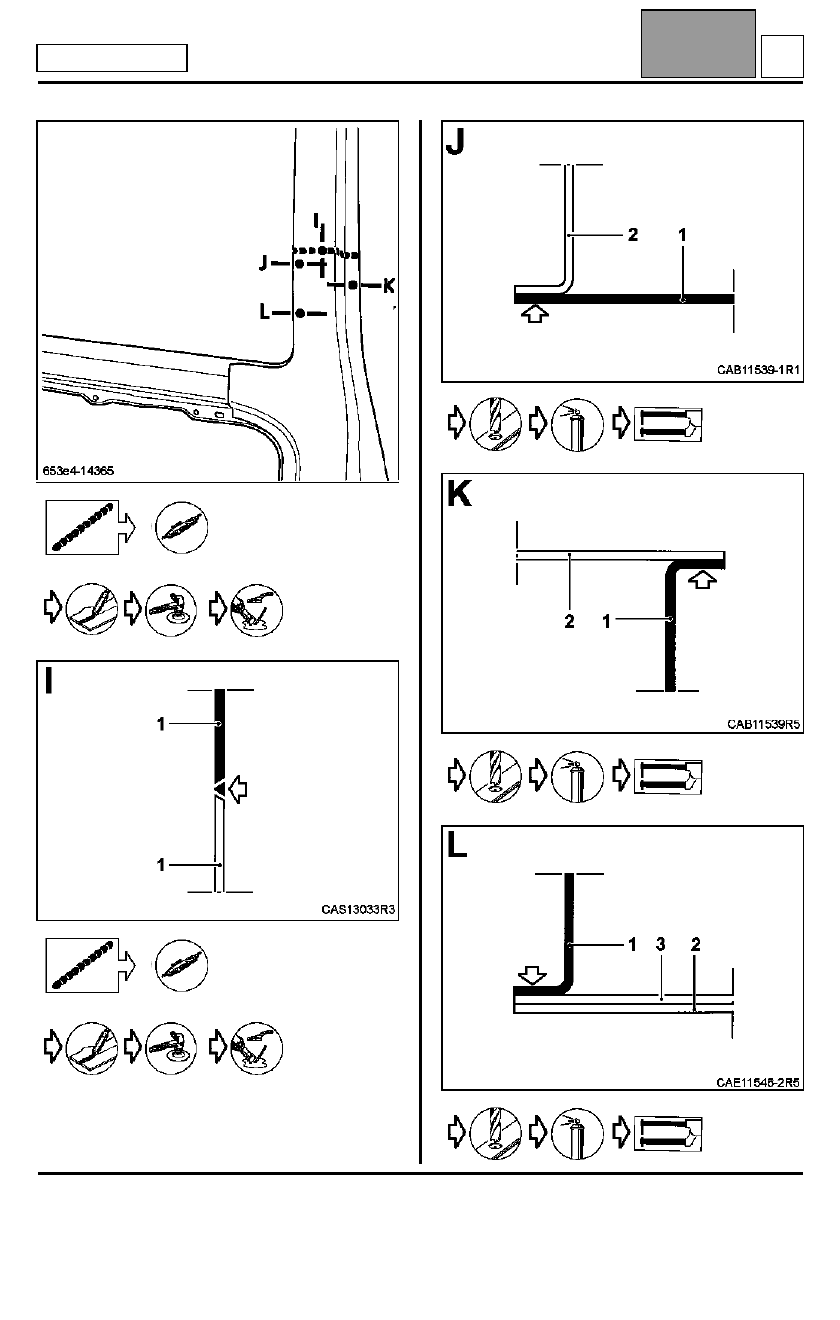

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-23

МОДИФИКАЦИЯ C













E

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Блок дроссельной заслонки - Регулятор холостого хода

12А

12A-6

Блок дроссельной заслонки - Регулятор холостого хода

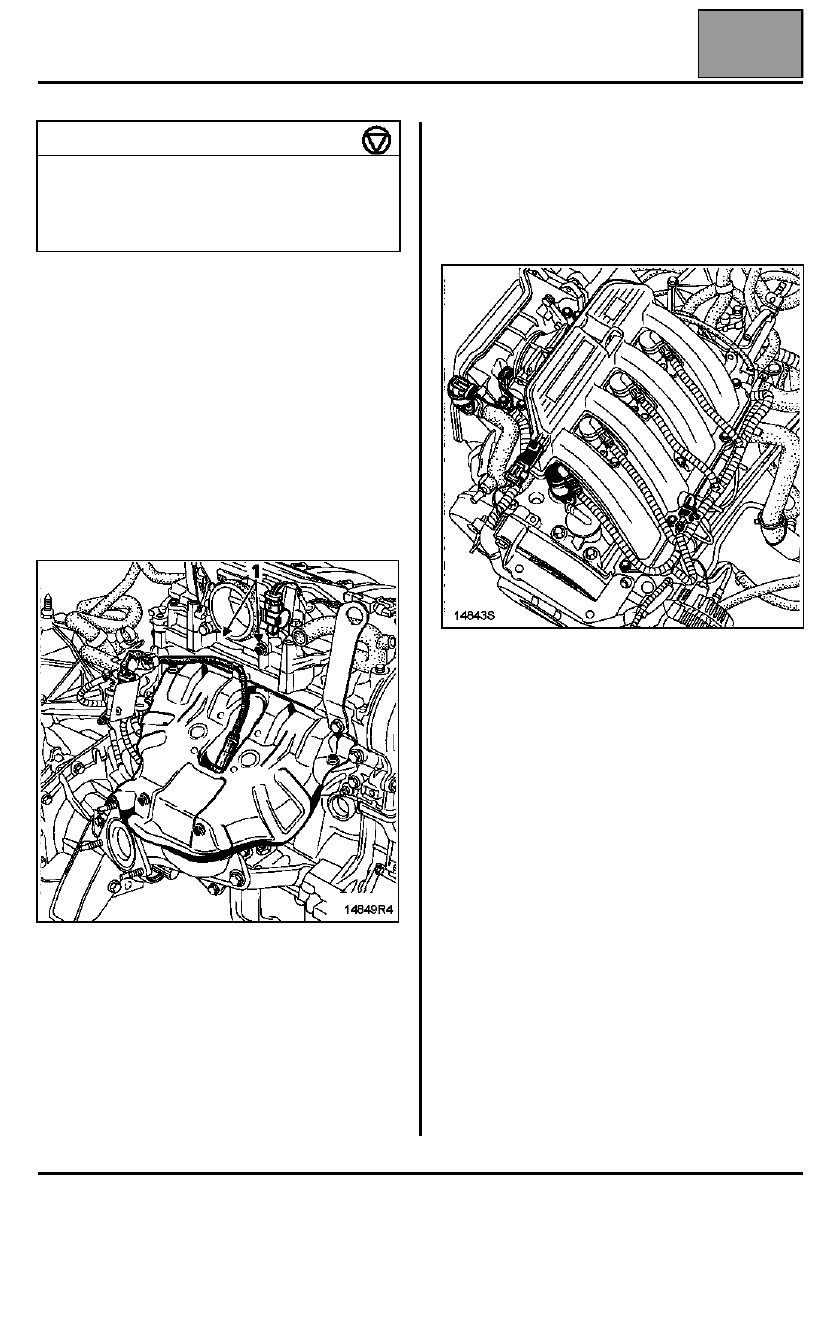

СНЯТИЕ БЛОКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Отсоедините аккумуляторную батарею.

Снимите воздушный фильтр (см. главу 12A
Подготовка рабочей смеси "Воздушный фильтр").

Отсоедините:
– трос привода дроссельной заслонки,
– колодку проводов от датчика положения

дроссельной заслонки.

Отверните два болта (1) крепления блока
дроссельной заслонки.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Заменяйте прокладку при каждом снятии блока
дроссельной заслонки.

При необходимости используйте смазку для
облегчения установки прокладки.

СНЯТИЕ РЕГУЛЯТОРА ХОЛОСТОГО ХОДА

Снимите:
– колодку проводов с шагового электродвигателя

регулятора,

– шланг системы вентиляции картера,
– три болта крепления.

Установка выполняется в порядке, обратном
снятию, при установке соблюдайте моменты
затяжки трех болтов крепления. Проверьте
состояние и убедитесь в правильной установке
уплотнительного кольца.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления блока дроссельной
заслонки

1,3

Болт крепления корпуса воздушного
фильтра

0,9

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-24

МОДИФИКАЦИЯ C







































E

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

      Усилитель средней стойки

43А

43A-25

МОДИФИКАЦИИ B - C

Особенности для автомобилей Clio II фазы 2:

Замена этой детали является дополнительной
операцией при замене средней стойки для
модификаций B-L и при замене панели заднего
крыла для модификации C.

ПРИМЕЧАНИЕ:
В целях стандартизации в запчасти поставляются
только средние стойки для автомобилей Clio II
фазы 2.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

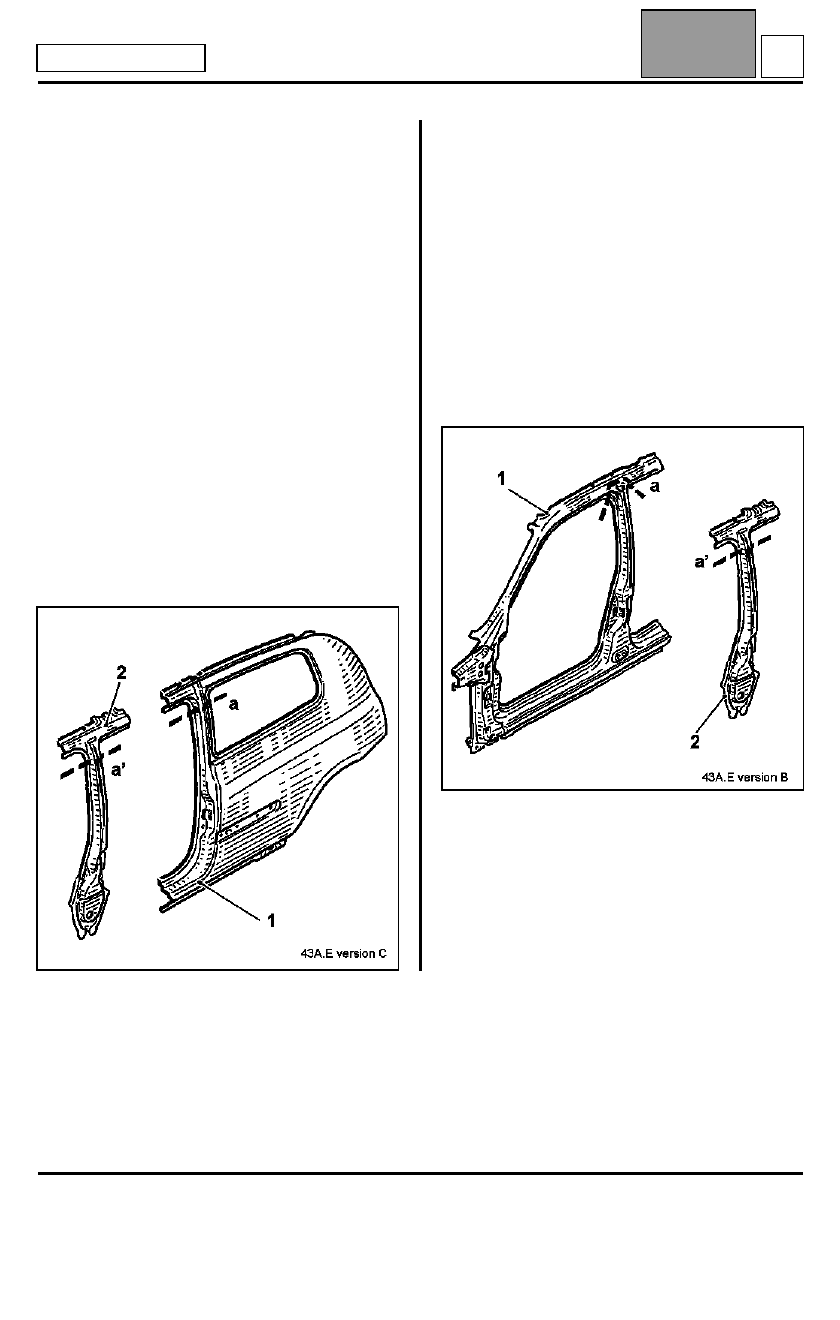

КОМПЛЕКТ ПОСТАВКИ ДЛЯ МОДИФИКАЦИИ C

Задняя часть боковины кузова:
– усилитель заднего бампера,
– демпфер.

Усилитель средней стойки в сборе с:
– элементом жесткости,
– верхним усилителем стойки,
– держателем пластины в сборе.

КОМПЛЕКТ ЗАПЧАСТИ ДЛЯ МОДИФИКАЦИИ B

Средняя стойка в сборе с:
– усилителем средней стойки,
– задним усилителем внутренней стойки кузова,
– кронштейном внутренней накладки стойки

проема окна,

– петлей двери,
– кронштейном крепления крыла,
– шпилькой.

Усилитель средней стойки в сборе с:
– элементом жесткости,
– верхним усилителем стойки,
– держателем пластины в сборе,
– гайкой.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Средняя стойка

2

Усилитель стойки

3

Накладка усилителя стойки

4

Верхний усилитель

5

Внутренняя панель средней стойки

1,2
1,2
3
1,2
1
