ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Внутренняя панель стойки рамы ветрового стекла

43А

43A-12

























C

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Средняя стойка

43А

43A-13

МОДИФИКАЦИИ B - L

Средняя стойка

Замена этой детали является основной операцией
при боковом ударе.

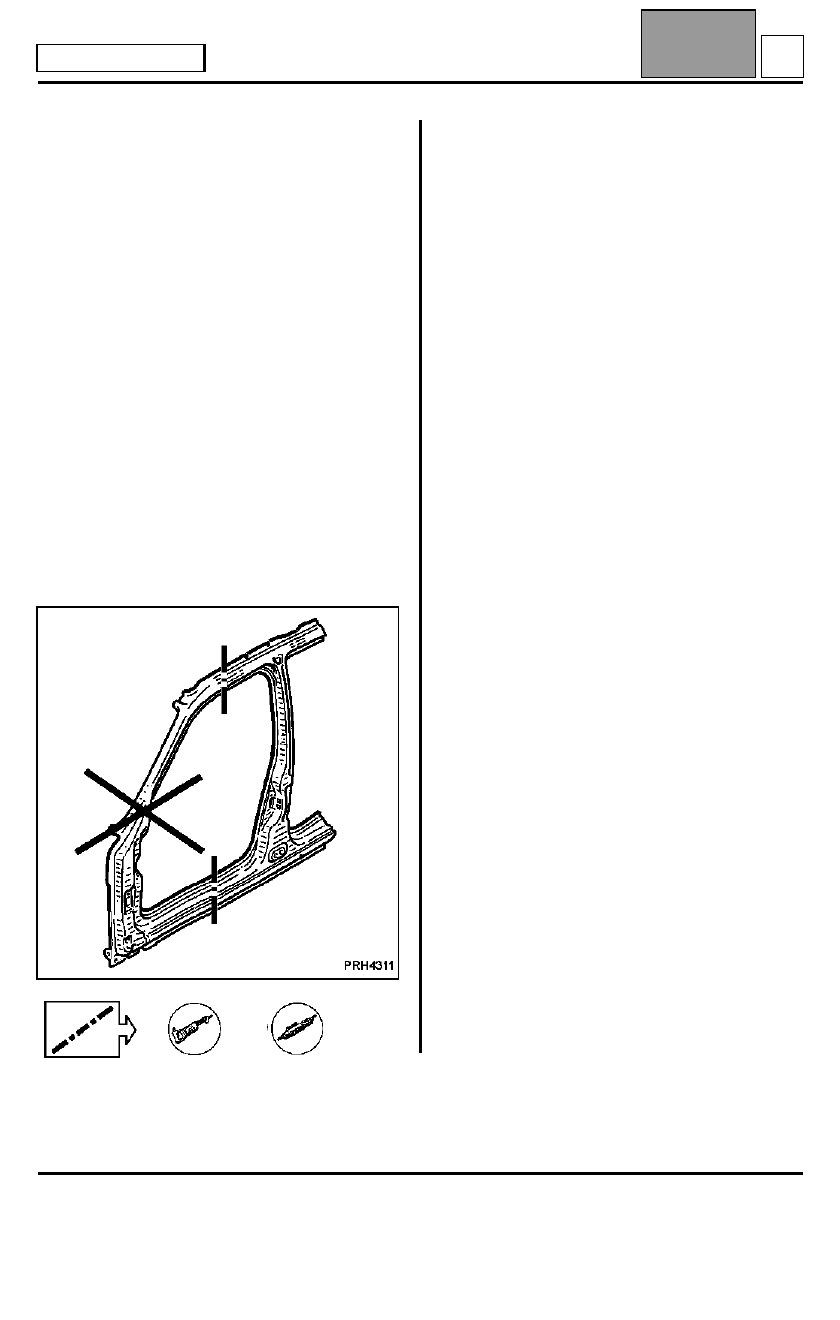

Среднюю стойку для замены вырезают из
передней части боковины кузова в сборе.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Три детали в сборе с:
– усилителем передней стойки,
– кронштейном внутренней накладки стойки

проема ветрового окна,

– приварными гайками,
– кронштейном крепления крыла,
– верхним усилителем брызговика,
– приварной шпилькой,
– петлей двери.



  или

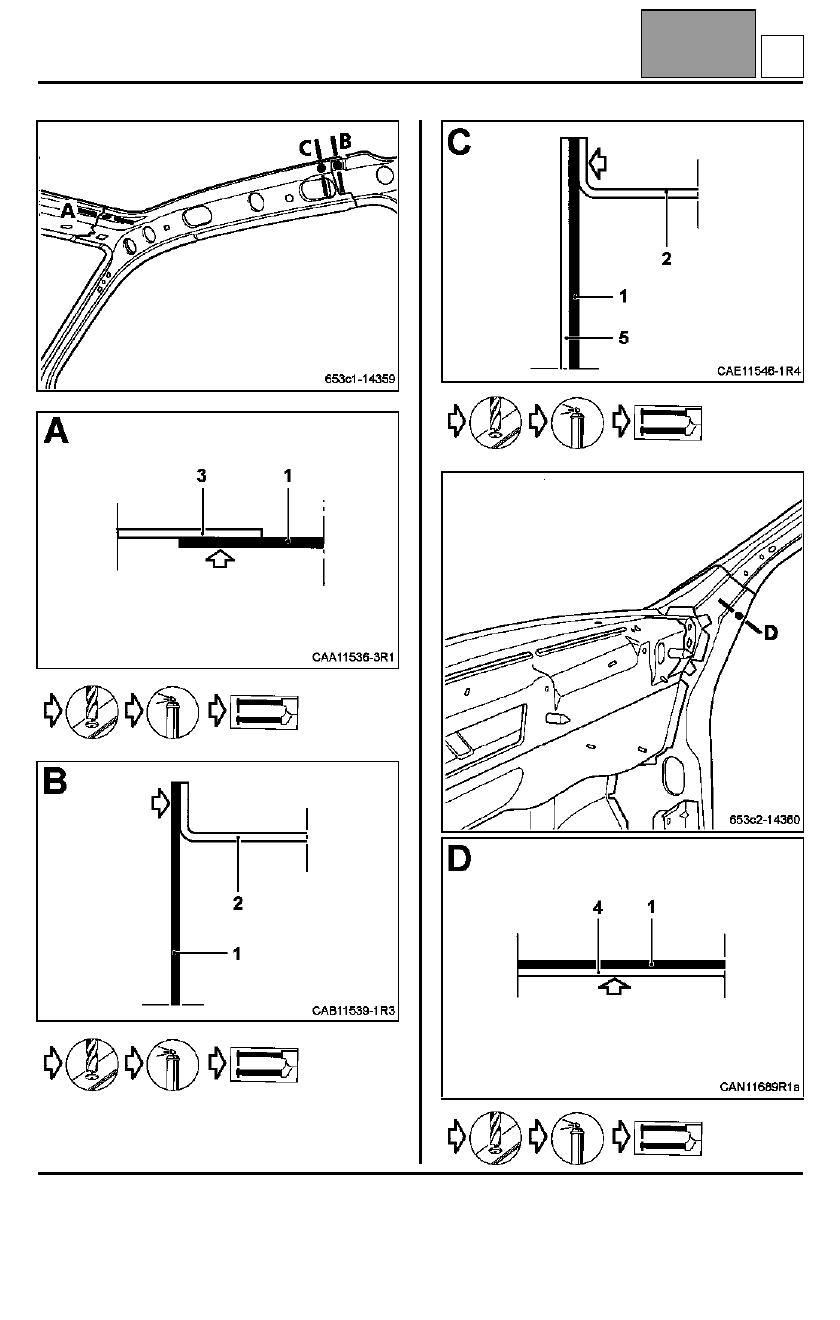

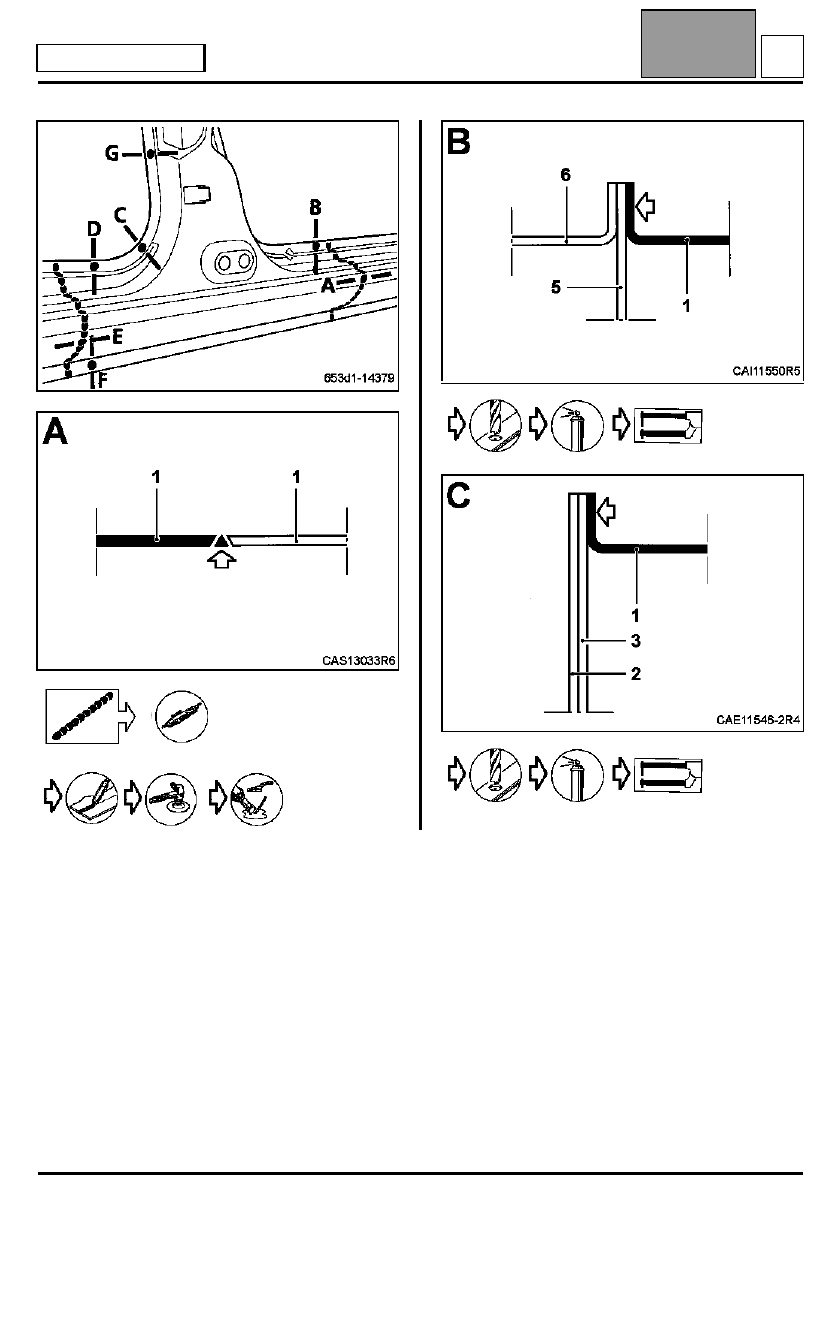

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Средняя стойка

2

Накладка средней стойки

3

Усилитель средней стойки

4

Верхний усилитель средней стойки
крепления ремня безопасности

5

Усилитель панели порога

6

Накладка панели порога

1,2
0,7
1

1,2
1
1

D

ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Корпус воздушного фильтра

12А

12A-5

Корпус воздушного фильтра

СНЯТИЕ

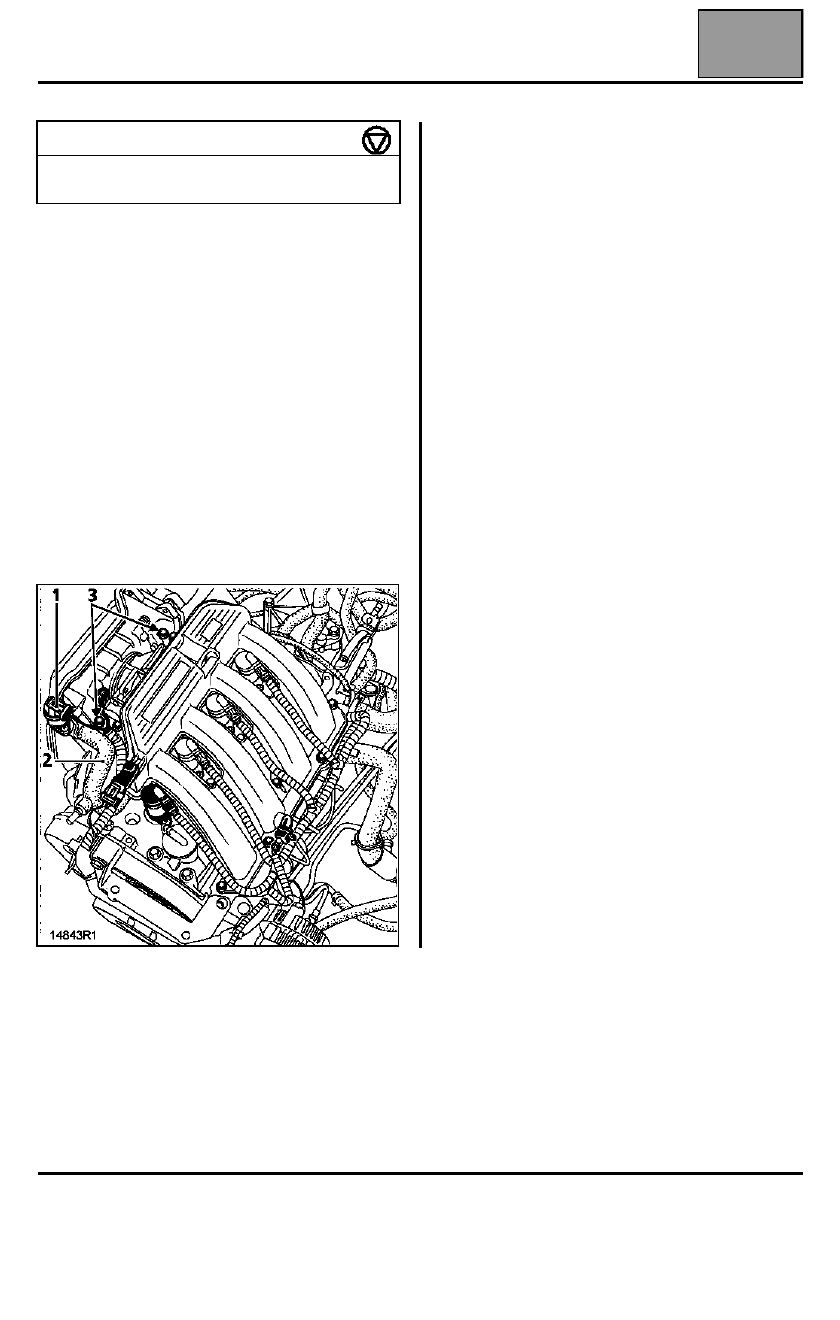

Отсоедините:
– аккумуляторную батарею,
– шланг отбора разрежения вакуумного усилителя

тормозов (от коллектора),

– колодку проводов от электромагнитного клапана

(1),

– шланг (2) системы улавливания паров бензина,

Отсоедините, не снимая, расширительный бачок
системы охлаждения двигателя.

Снимите:
– глушитель шума впуска,
– болты крепления корпуса воздушного фильтра

(3).

– расширительный бачок.

Сдвиньте корпус воздушного фильтра вправо,
чтобы извлечь его. Корпус воздушного фильтра
может пройти между проемом ветрового окна,
двигателем и вакуумным усилителем тормозов.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ПРИМЕЧАНИЕ: примите меры предосторожности,
чтобы не повредить патру бок выпускного
коллектора, к которому присоединяется вакуумный
шланг усилителя тормозов. Если патрубок
обломан, необходимо заменить коллектор.

МОМЕНТ ЗАТЯЖКИ, даН.м

Болт крепления корпуса воздушного
фильтра

0,9

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Средняя стойка

43А

43A-14

МОДИФИКАЦИИ B - L
