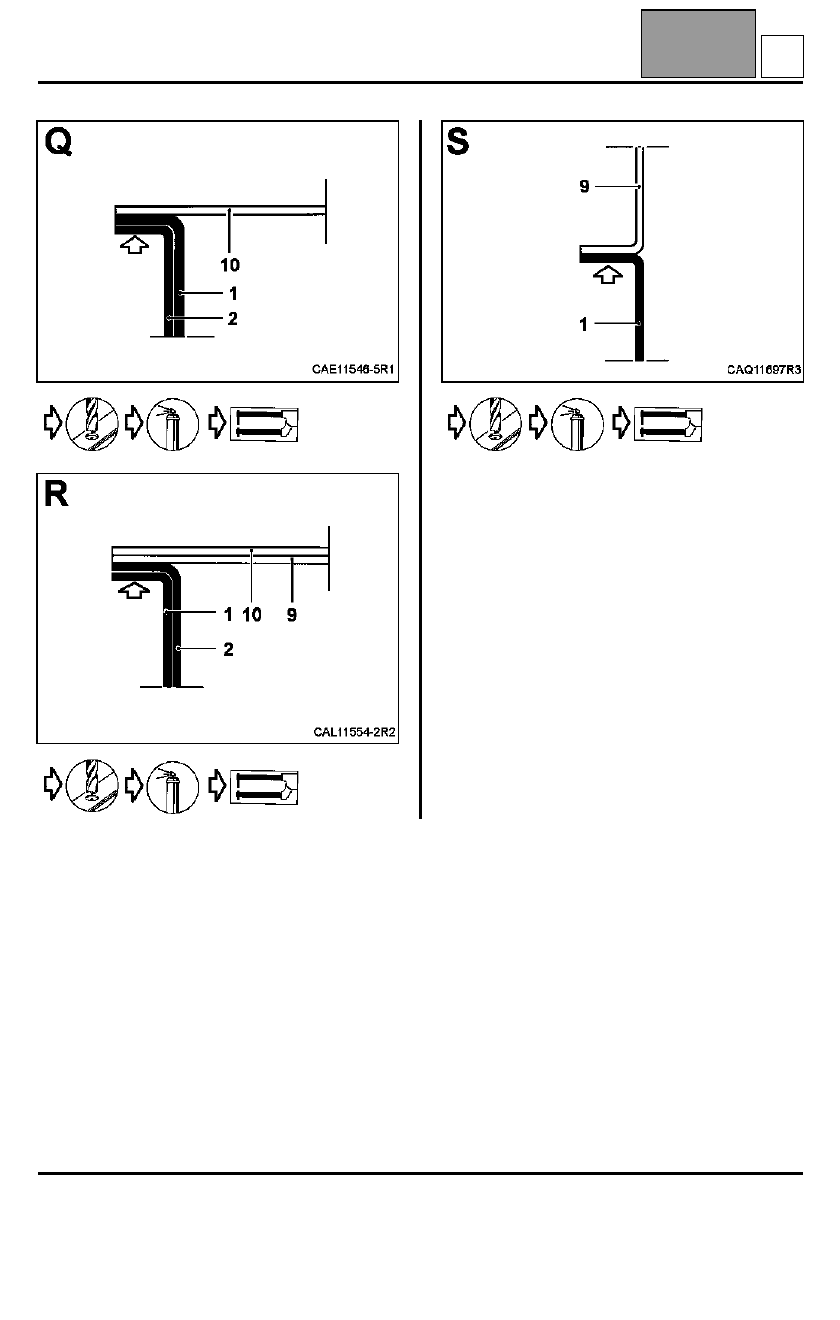

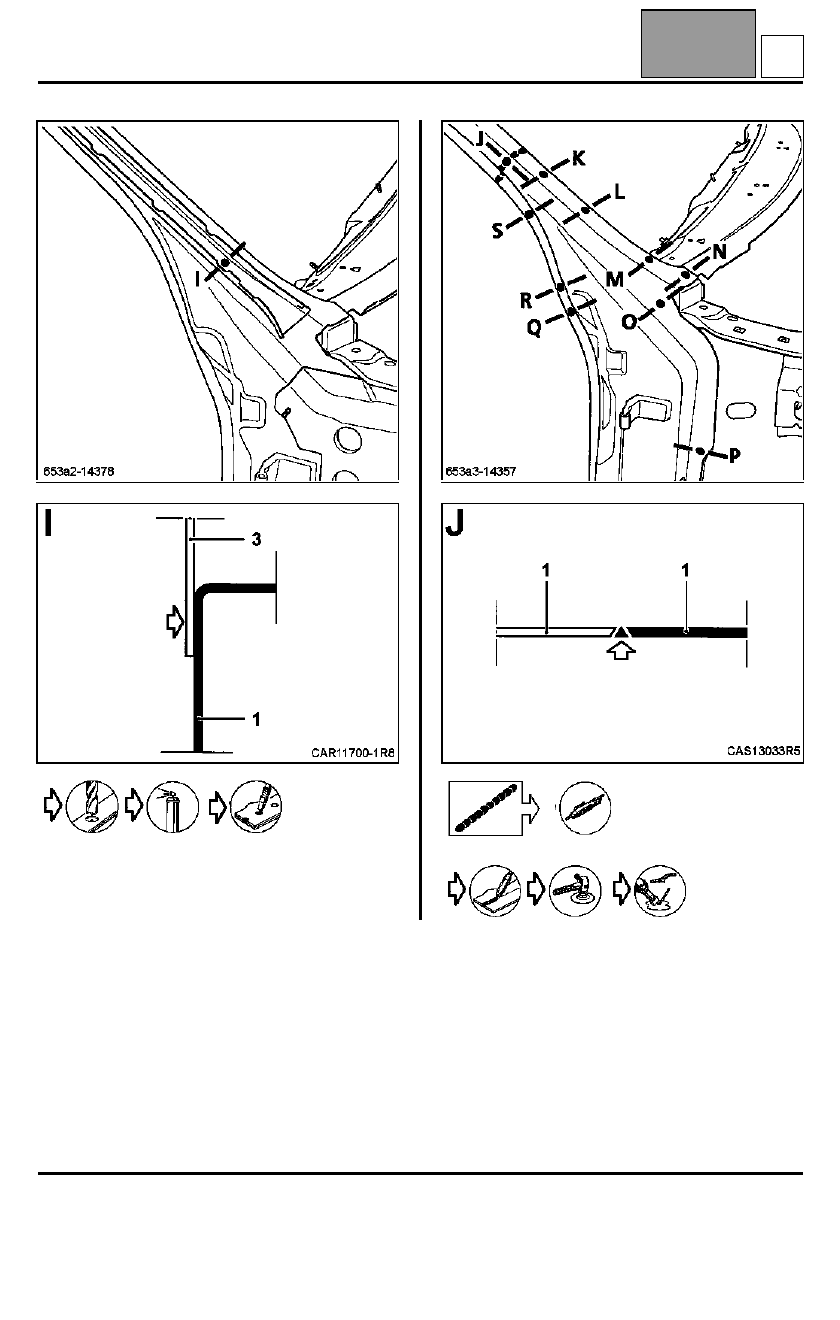

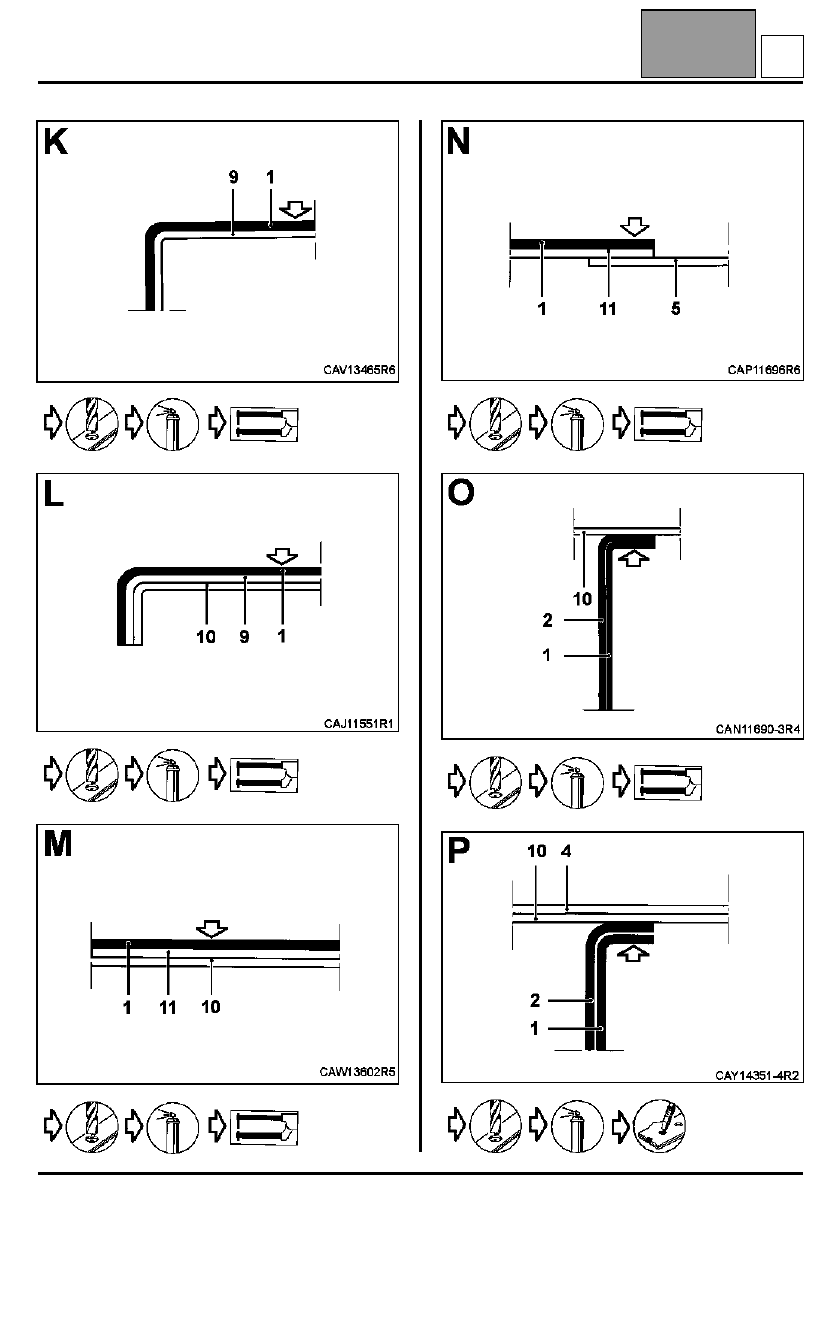

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

43А

43A-4

















A

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

43А

43A-5





































A

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя стойка

43А

43A-6



















A

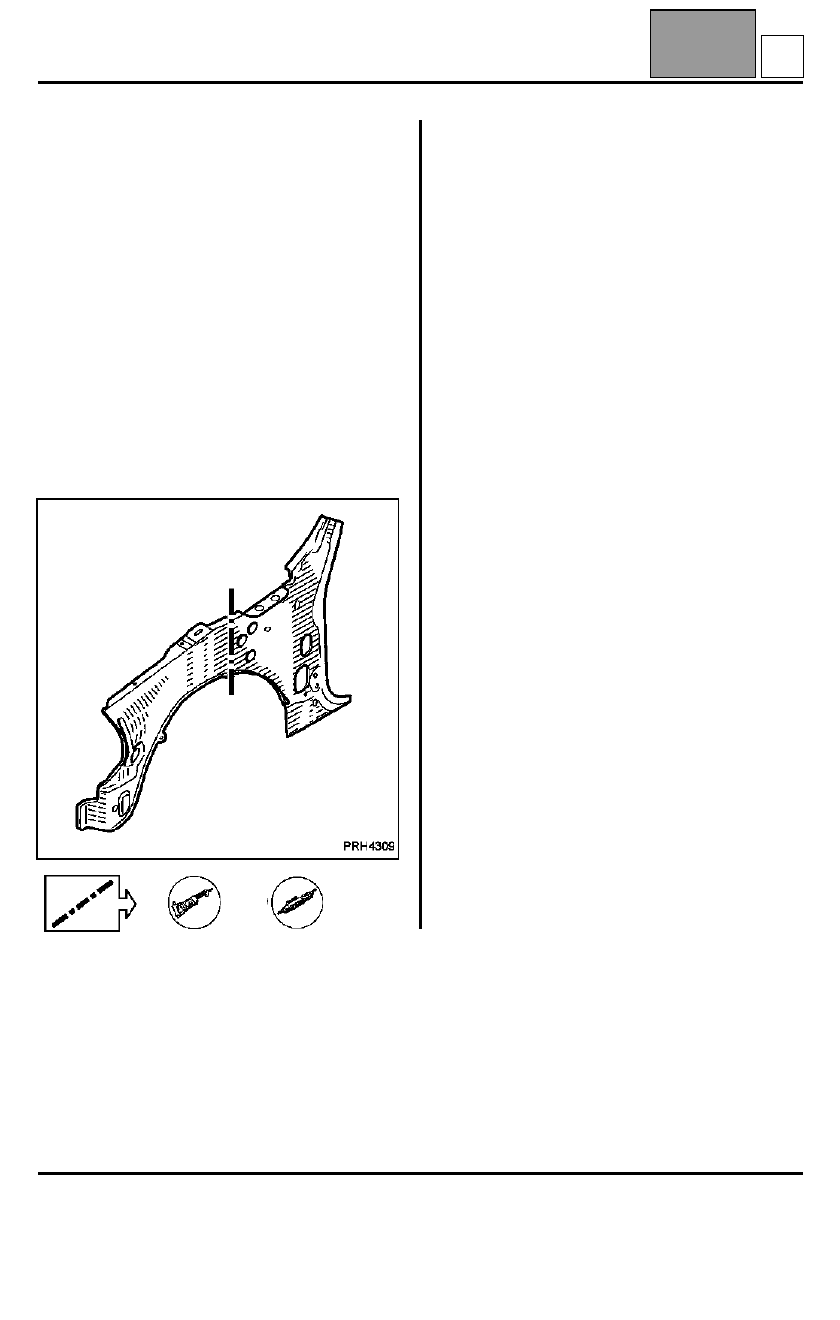

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя внутренняя стойка кузова (передний брызговик)

43А

43A-7

Передняя внутренняя стойка кузова (передний брызговик)

Замена этой детали является основной операцией
при переднем боковом ударе.

Особенности автомобилей Clio II фазы 2:
Эта деталь для автомобилей модели Clio II фазы 2
несколько отличается от детали для Clio II фазы 1,
однако методика замены одинакова.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь поставляется отдельно.



  или

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Передний брызговик

2

Боковая стенка ниши воздухозабора

3

Щиток передка

4

Нижняя поперечина проема ветрового
стекла

5

Внутренняя панель стойки рамы
ветрового стекла

6

Кронштейн шарнира капота

7

Накладка панели порога

8

Усилитель панели порога

1,2
1
0,7

1,2

1,2
1,2
1
1

B
