ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

Техническая характеристика

12А

12A-3

НАИМЕНОВАНИЕ

МАРКА/ТИП

ХАРАКТЕРИСТИКА

Катушки зажигания

NIPPONDENSO

Катушка зажигания пальчикового типа. По
одной катушке на каждый цилиндр
Сопротивление первичной обмотки:
0,5 ±

±

±

± 0,02 Ом

Сопротивление вторичной обмотки:
6,8 ±

±

±

± 1 кОм

Давление во впускном коллекторе

-

На холостом ходу: 320 ±

±

±

± 40 мбар

Топливный насос погружного типа

BOSCH WALBRO

Производительность: 60 - 80 л/ч

Регулятор давления топлива

-

Регулируемое давление:
3,5 ±

±

±

± 0,2 бар

Топливный фильтр

-

Закреплен на передней части топливного бака

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Пластина кронштейна стеклоочистителя

42А

42A-46

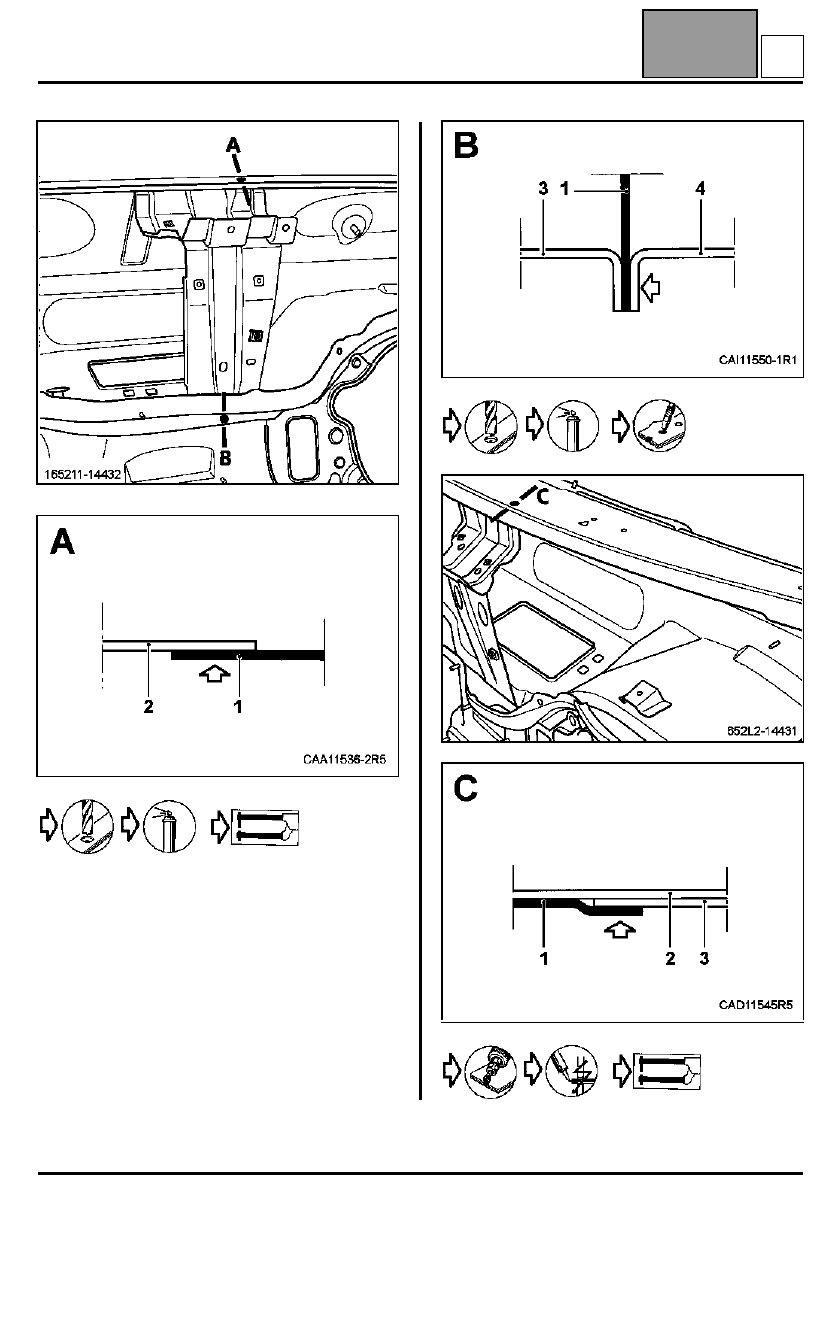

Пластина кронштейна стеклоочистителя

Замена этой детали является дополнительной
операцией при замене нижней поперечины проема
ветрового окна после лобового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с приварными гайками в верхней и
нижней частях.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Центральный усилитель кронштейна
стеклоочистителя

2

Нижняя поперечина проема ветрового
стекла

3

Щиток передка

4

Центральная стенка ниши
воздухозабора отопителя

1,2

1,2
0,7

1

N

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Пластина кронштейна стеклоочистителя

42А

42A-47













N

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Нижняя поперечина проема ветрового стекла

42А

42A-48

Нижняя поперечина проема ветрового стекла

Замена этой детали является дополнительной
операцией при замене передней внутренней
стойки кузова после переднего бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с кронштейнами рулевой колонки и
приборной панели.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Нижняя поперечина проема ветрового
стекла

2

Верхний кронштейн рулевой колонки

3

Передняя стойка

4

Щиток передка

5

Брызговик внутренней стойки кузова

6

Кронштейн шарнирного соединения
капота

1,2
2

0,7
1,2

1,2

O
