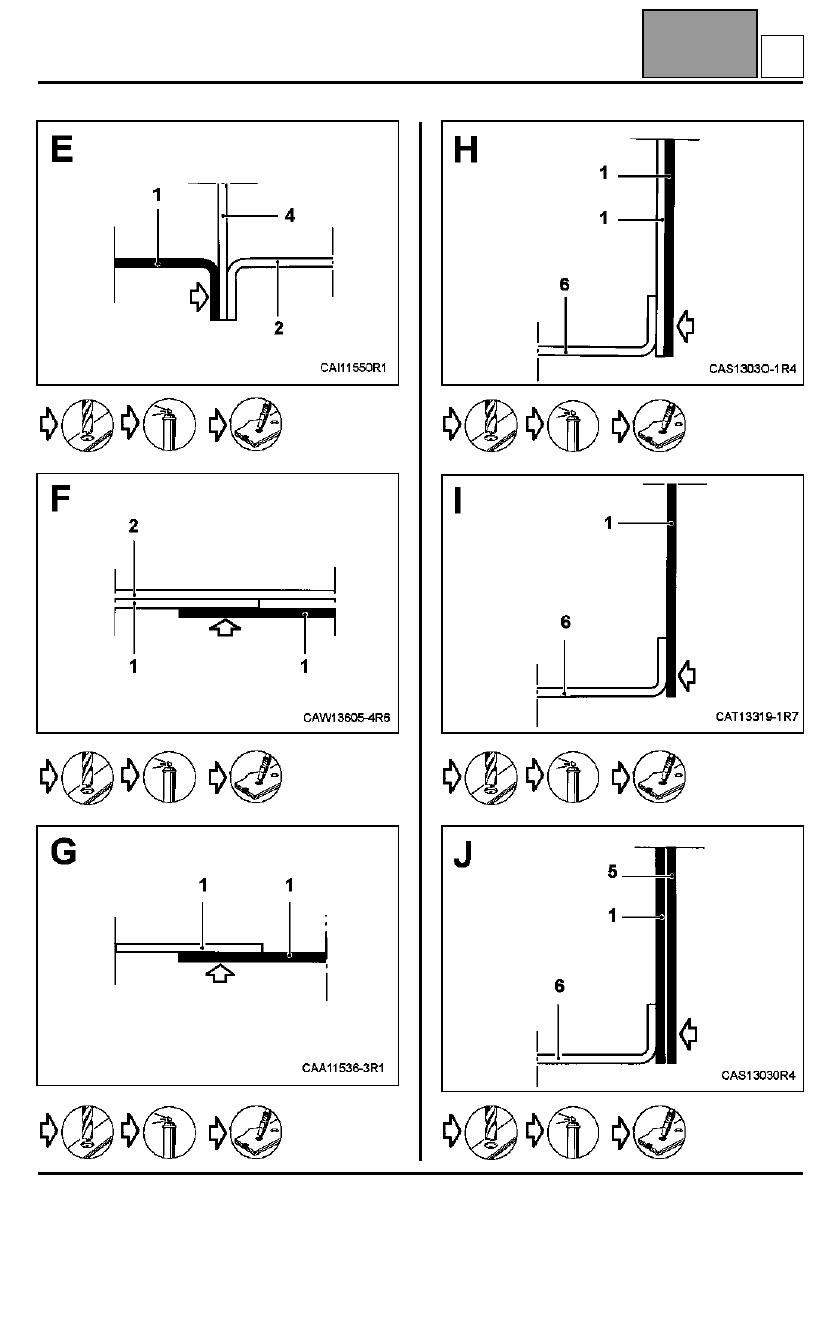

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Щиток передка

42А

42A-42

























M

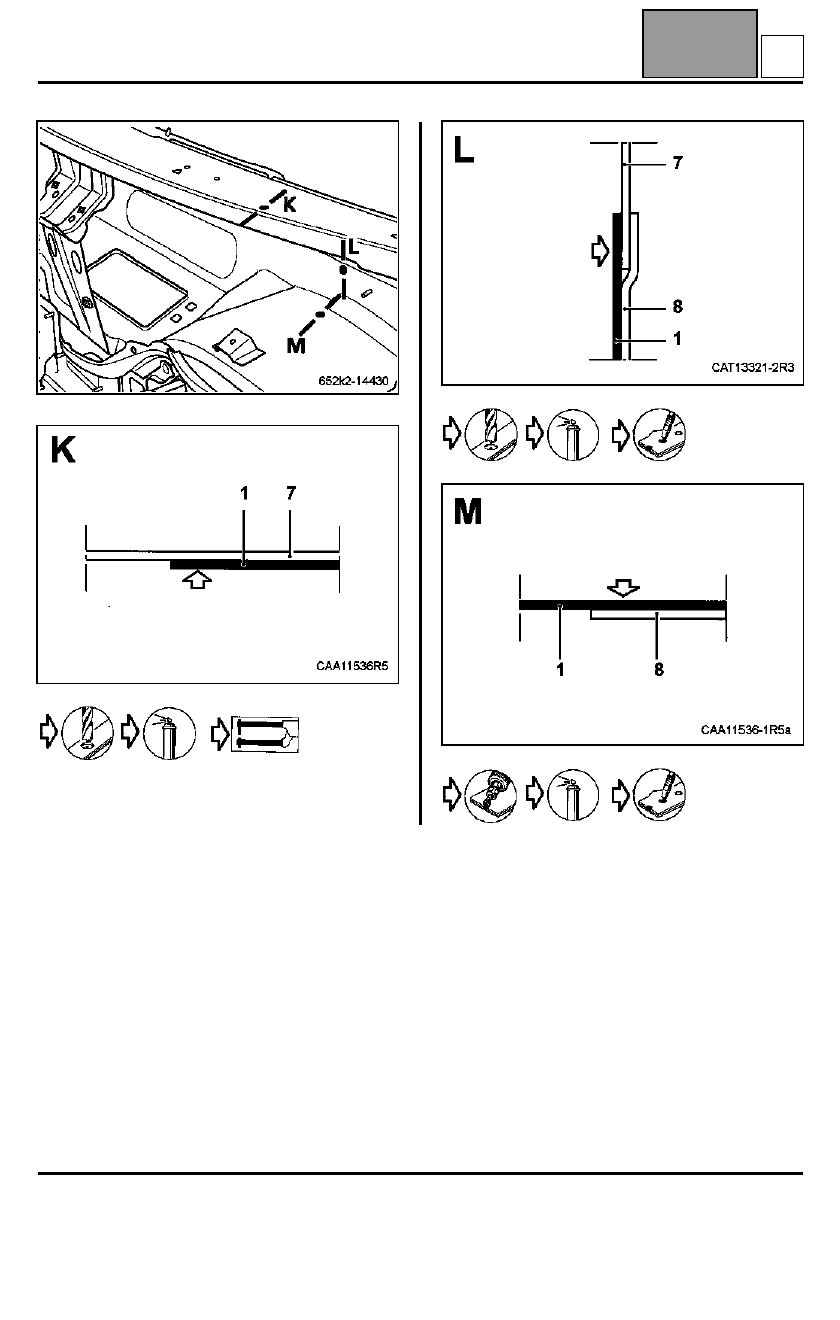

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Щиток передка

42А

42A-43













M

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Щиток передка

42А

42A-44

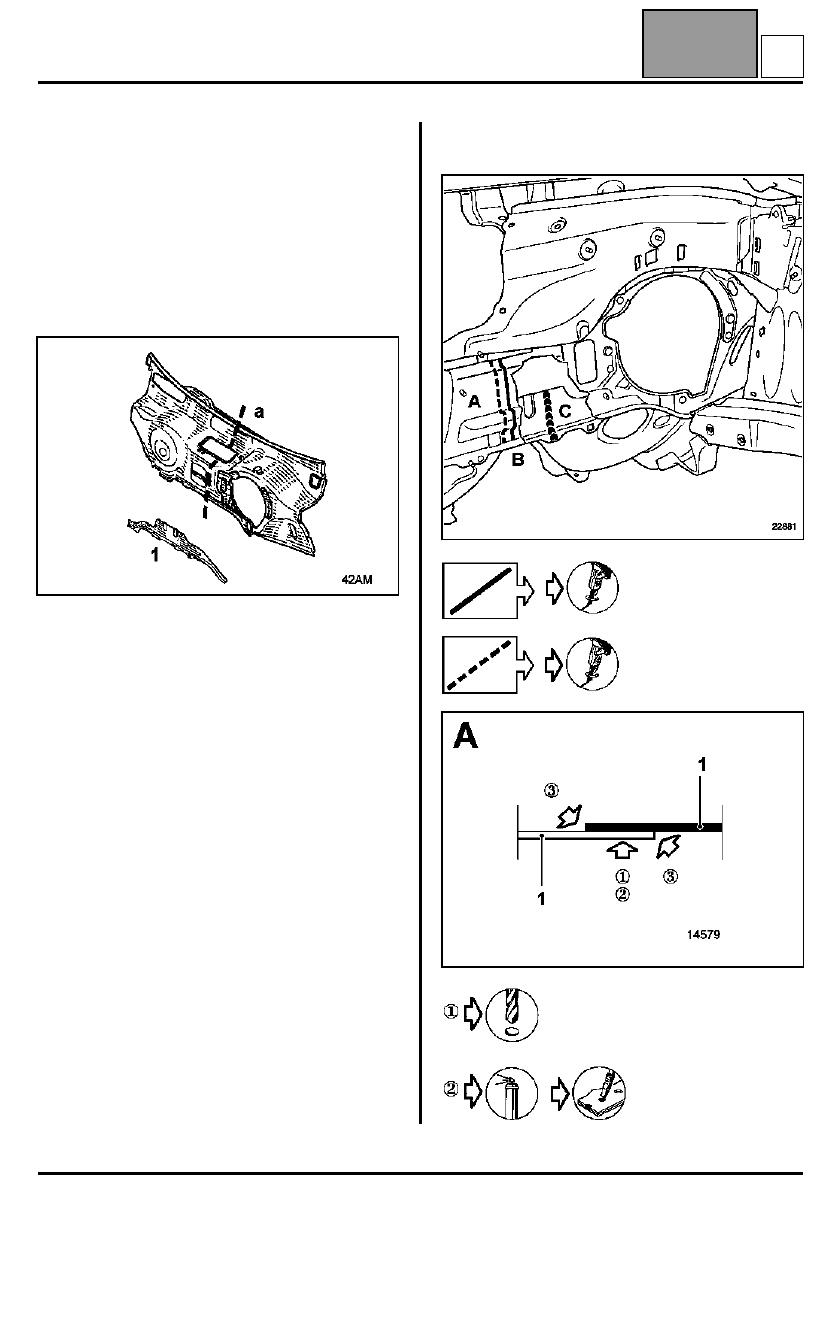

Особенности автомобилей Clio II фазы 2:

ПРИМЕЧАНИЕ:
По соображениям стандартизации в запчасти
поставляется только щиток передка с усилителем
(1).

Поэтому методика частичной замены отличается.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

СОЕДИНЯЕМЫЕ ДЕТАЛИ  (толщина в мм):

Особенности разреза (a) в нижней части при
частичной замене



 на автомобиле



 на детали,

                                            поставляемой в
                                            запчасти



 на автомобиле





1

Щиток передка

2

Усилитель щитка передка

3

Туннель

M

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Щиток передка

42А

42A-45



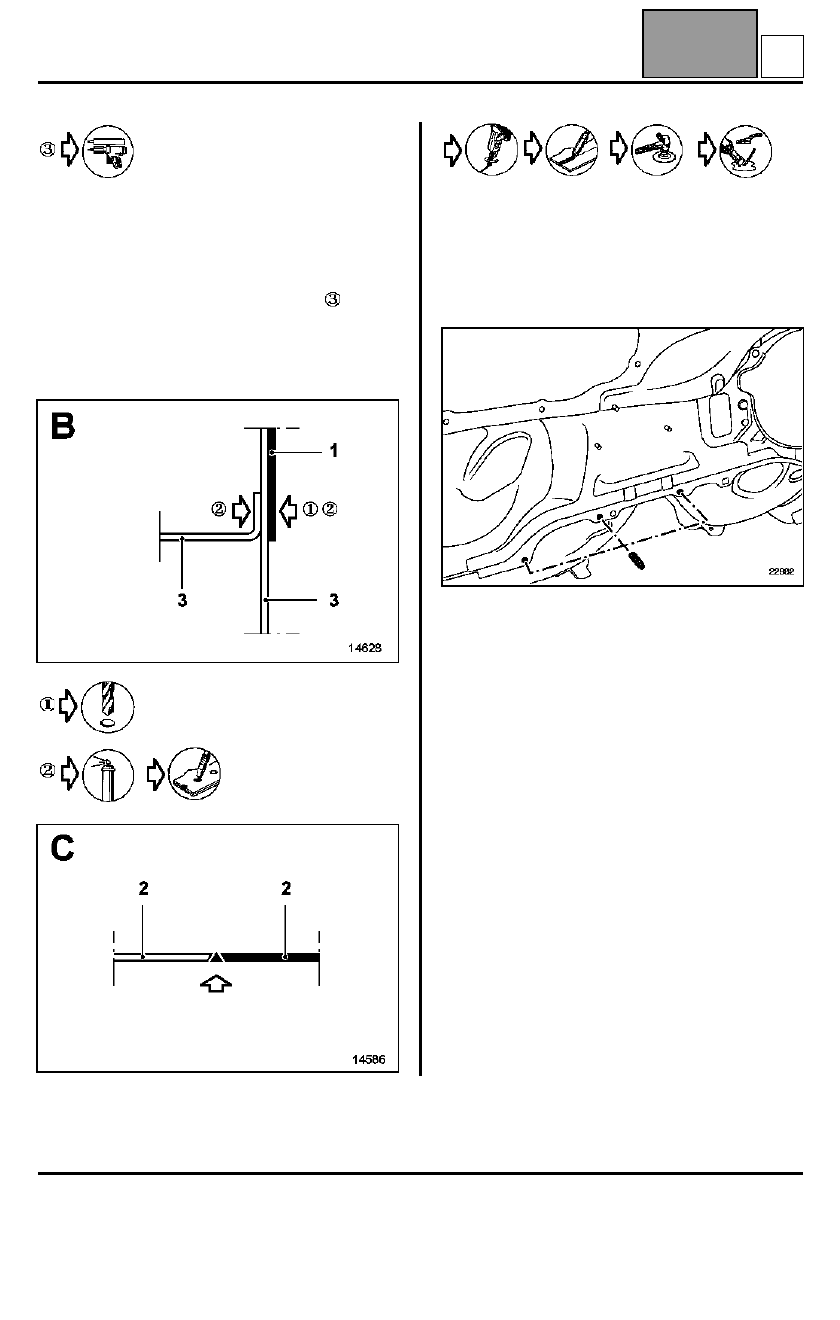

ПРИМЕЧАНИЕ:
количество точек сварки электрозаклепками точно
не оговаривается в методике. Необходимо
обеспечить расстояние приблизительно 60 мм
между точками сварки, затем по окончании сварки
нанести слой мастики на шов (операция

), чтобы

обеспечить герметичность сварных соединений и
надлежащий внешний вид.
Используйте мастику M.J.Pro (складской номер:
77 11 172 676).



  на детали, поставляемой в

                         запчасти











ВАЖНОЕ ЗАМЕЧАНИЕ:
Разрез на щитке передка и разрез на усилителе
должны быть смещены относительно друг друга.

Особенности усилителя

ПРИМЕЧАНИЕ:
В запчасти поставляется усилитель щитка передка
без приварных вставок крепления защитного
экрана.

Необходимо установить три приварных или
обжимных шпильки (складской номер
77 01 047 927), см. Техническую ноту 532A, в
зависимости от оборудования, которым Вы
располагаете.

ПРИМЕЧАНИЕ: рекомендуется установить
защитный экран для проверки положения шпилек.
