ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Боковая стенка ниши воздухозабора отопителя

42А

42A-38

Боковая стенка ниши воздухозабора отопителя

Замена этой детали является дополнительной
операцией при замене передней колесной арки в
сборе с лонжероном.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– приварной гайкой,
– приварной осью.

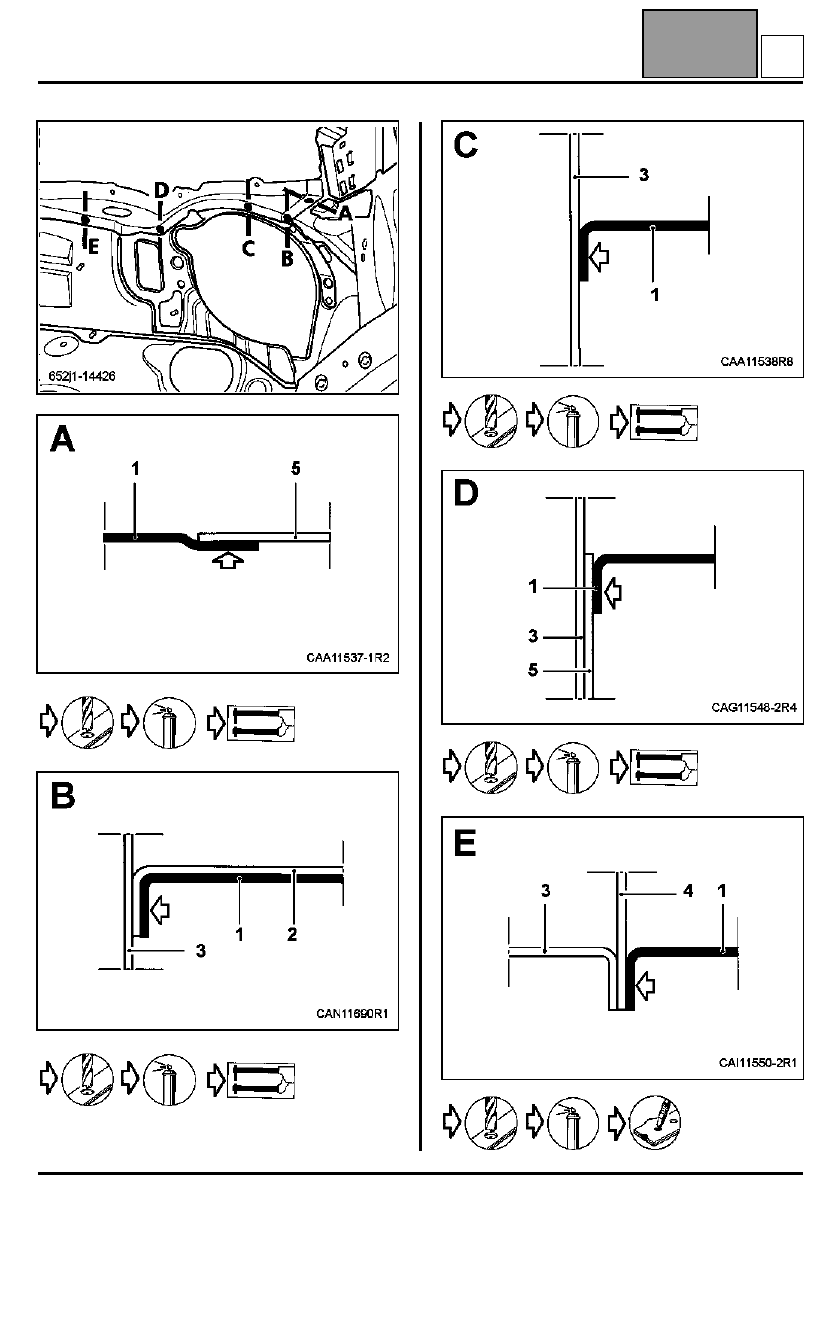

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Центральная стенка ниши
воздухозабора отопителя

2

Боковая стенка ниши воздухозабора
отопителя

3

Щиток передка

4

Центральный усилитель кронштейна
стеклоочистителя

5

Усилитель кронштейна педального
узла

1

1
0,7

1,2

1

L

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Боковая стенка ниши воздухозабора отопителя

42А

42A-39





















L

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Щиток передка

42А

42A-40

Щиток передка

Замена этой детали является дополнительной
операцией при замене передней стойки после
переднего бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

ПРИМЕЧАНИЕ: для автомобилей без
кондиционера необходимо дополнительно
заказать заглушку (2), закрепить ее в нижней
части двумя заклепками, и нанести
уплотнительную мастику под цвет
лакокрасочного покрытия.

Для учебных автомобилей необходимо
заказать детали (3 и 4) отдельно, и
воспользоваться специальным педальным
узлом как шаблоном для сверловки.

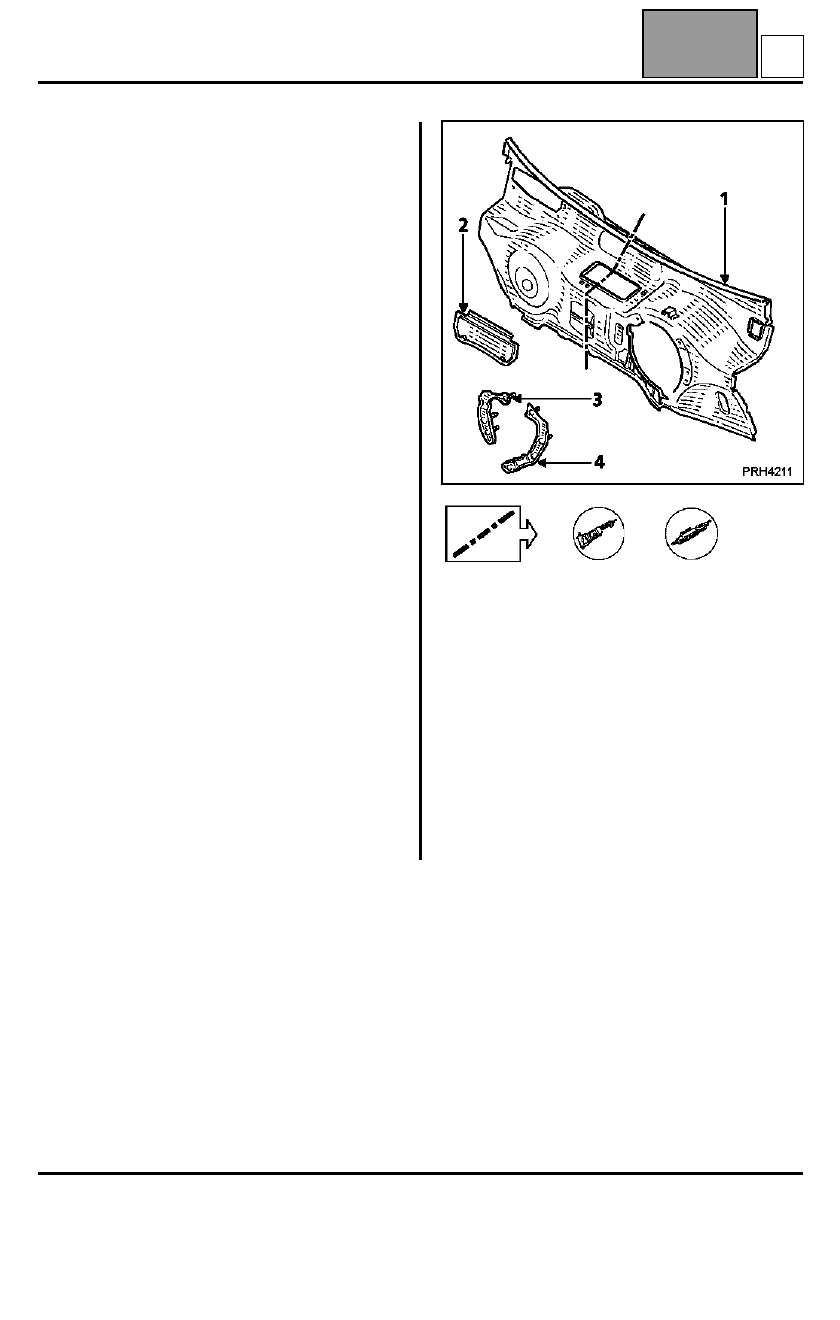

КОМПЛЕКТ ПОСТАВКИ

1 - Щиток передка: деталь в сборе с

приваренными шпильками.

2 - Заглушка: деталь поставляется отдельно.

3 и 4  -  Усилители педального узла: деталь в

сборе с приваренным болтом.



  или

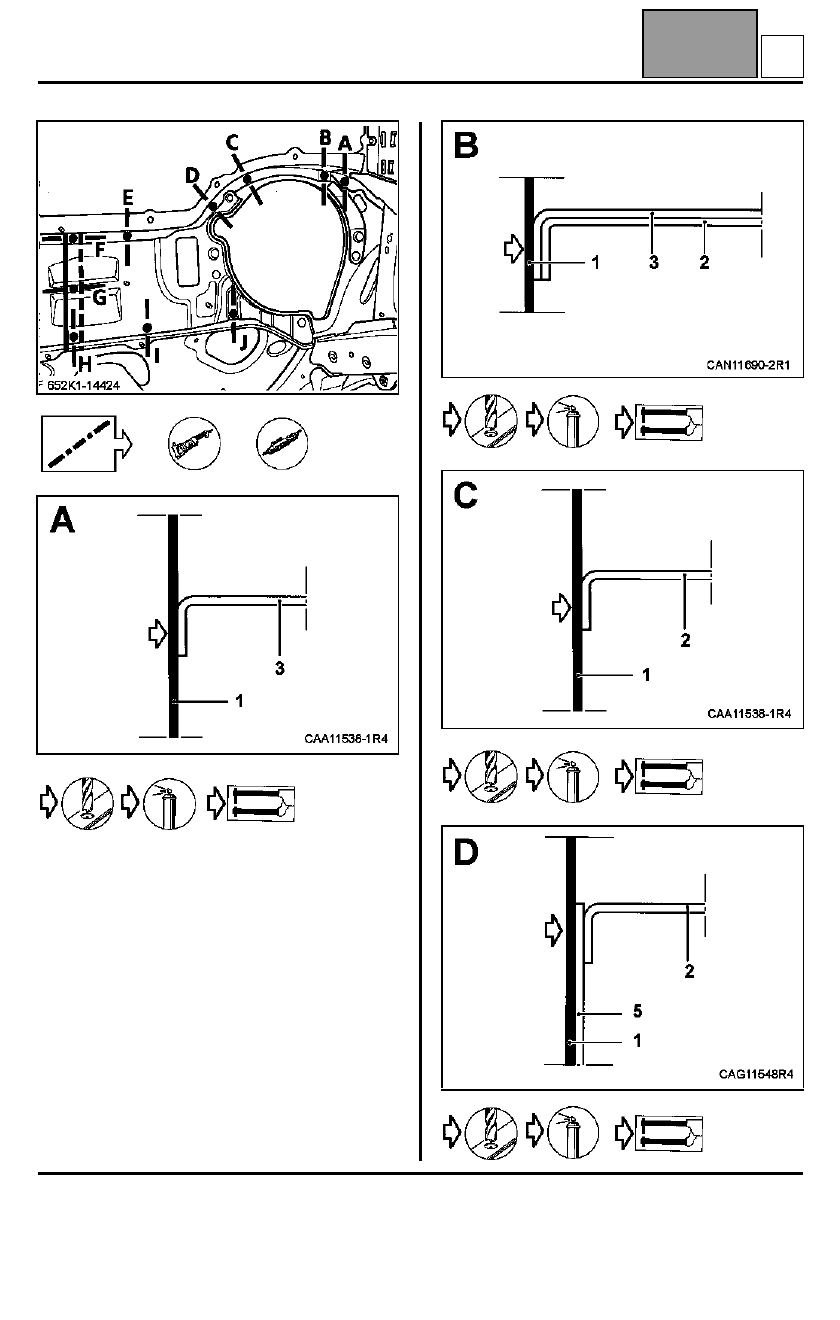

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Щиток передка

2

Центральная стенка ниши
воздухозабора отопителя

3

Боковая стенка ниши воздухозабора
отопителя

4

Центральный усилитель кронштейна
стеклоочистителя

5

Усилитель кронштейна педального
узла

6

Центральная секция пола

7

Нижняя поперечина проема ветрового
стекла

8

Верхний кронштейн рулевой колонки

0,7

1

1

1,2

1
0,7

1,2
2

M

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Щиток передка

42А

42A-41



 или

















M
