ОБЩИЕ СВЕДЕНИЯ

Восстановление основания кузова

40A

40A-57

III - КОНТРОЛЬНЫЕ ТОЧКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ УСТАНОВКИ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ

(продолжение)

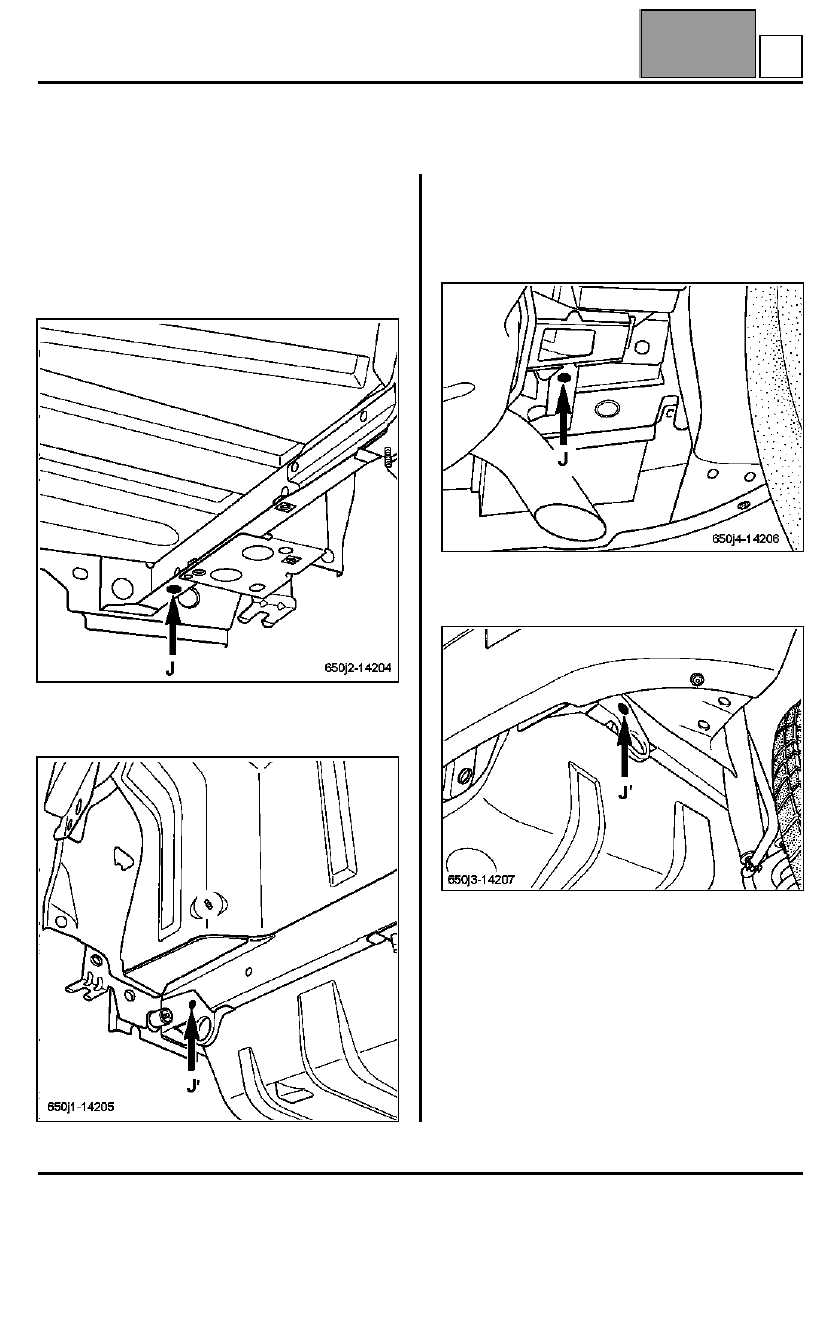

J -



ЗАДНИЙ КОНЕЦ ЗАДНЕГО ЛОНЖЕРОНА

1 - Без механических узлов

С левой стороны

С правой стороны

2 - С механическими узлами

С левой стороны

С правой стороны

Точки могут быть использованы при ремонтных
работах после незначительных ударов сзади без
снятия задней подвески.

O

ОБЩИЕ СВЕДЕНИЯ

Восстановление основания кузова

40A

40A-58

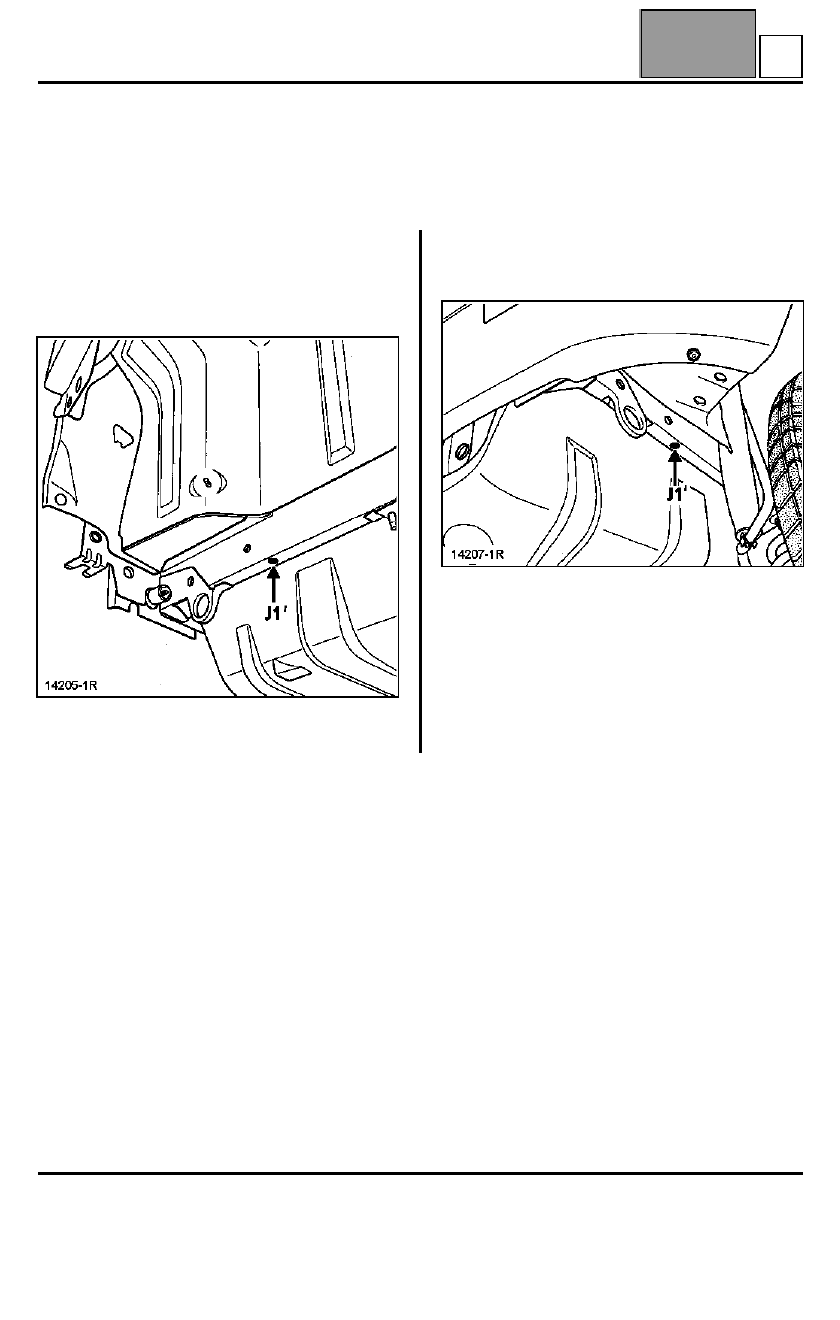

ОСОБЕННОСТИ МОДЕЛЕЙ, ПРОИЗВЕДЕННЫХ В БРАЗИЛИИ

КОНТРОЛЬНЫЕ ТОЧКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ УСТАНОВКИ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ

УСТАНОВКА ТОЛЬКО НА СТЕНДЕ ДЛЯ РЕМОНТА КУЗОВА

J1



-



ЗАДНИЙ КОНЕЦ ЗАДНЕГО ЛОНЖЕРОНА

1 - Без механических узлов

С правой стороны

ПРИМЕЧАНИЕ: левая сторона симметрична
правой.

2 - С механическими узлами

С правой стороны

Точки могут быть использованы при ремонтных
работах после незначительных ударов сзади без
снятия агрегатов задней подвески.

O

ОБЩИЕ СВЕДЕНИЯ

Восстановление основания кузова

40A

40A-59

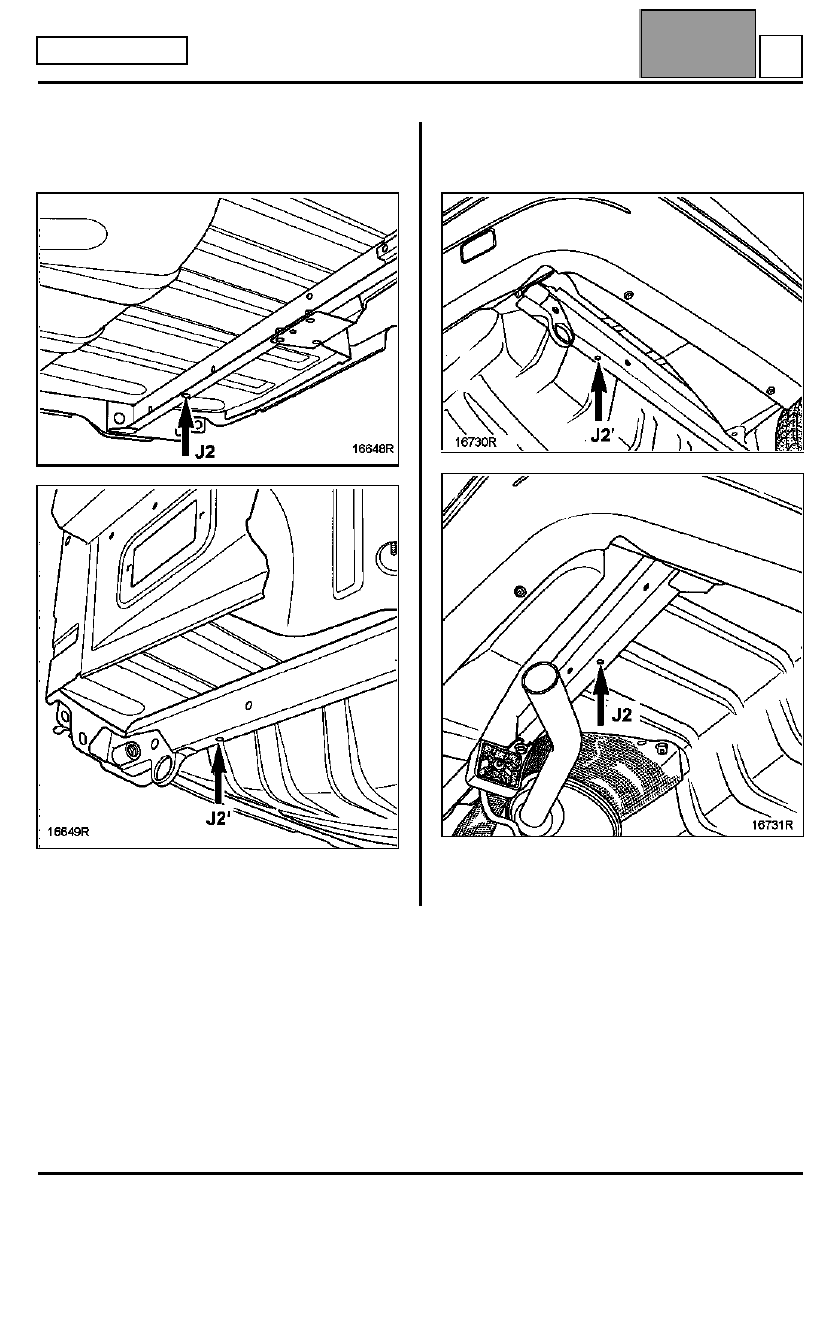

МОДИФИКАЦИЯ L

J2



-



ЗАДНИЙ КОНЕЦ ЗАДНЕГО ЛОНЖЕРОНА

1 - Без механических узлов

2 - С механическими узлами

Точки могут быть использованы при ремонтных
работах после незначительных ударов сзади без
снятия агрегатов задней подвески.

O

ОБЩИЕ СВЕДЕНИЯ

Восстановление основания кузова

40A

40A-60

III - КОНТРОЛЬНЫЕ ТОЧКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ УСТАНОВКИ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ

(продолжение)

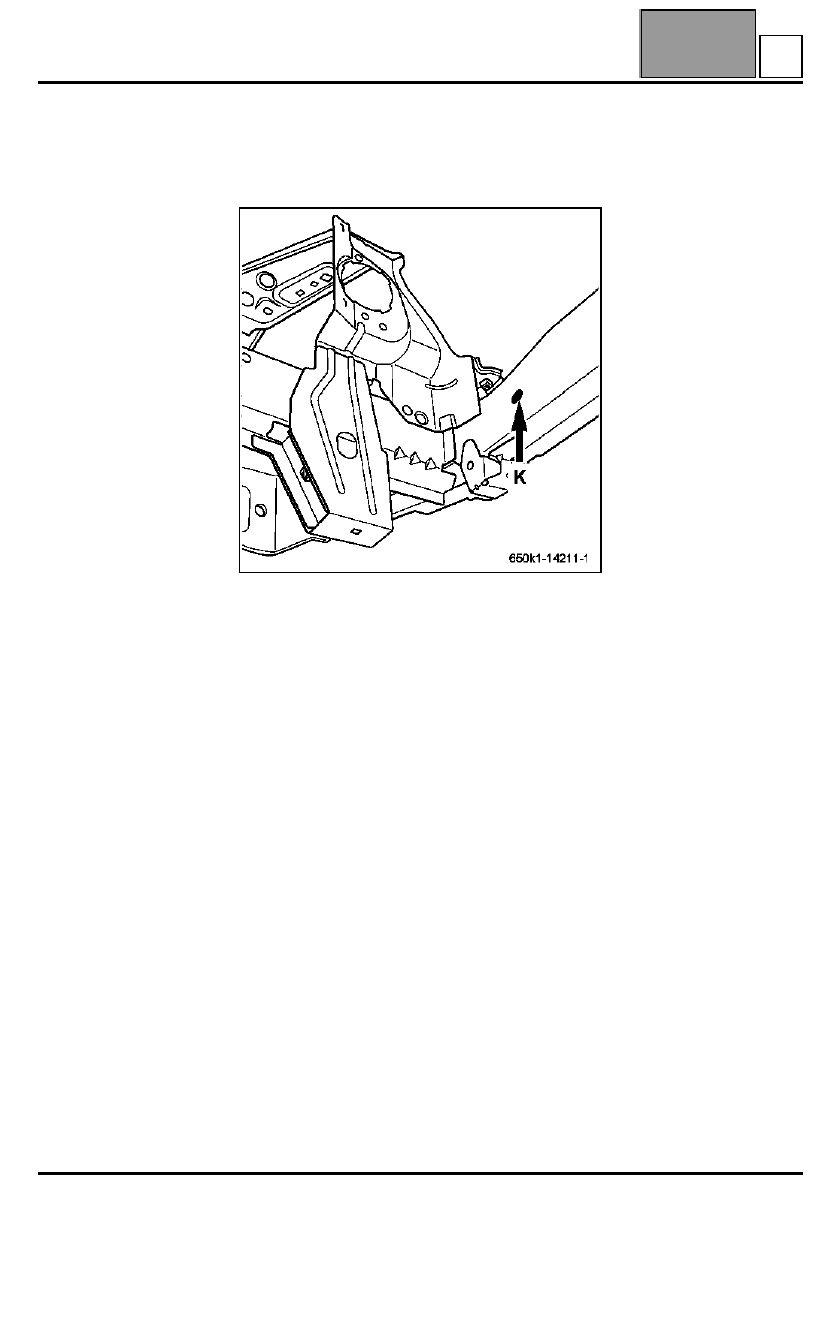

K -



КРАЙНЯЯ ПЕРЕДНЯЯ ПОПЕРЕЧИНА

Кондуктор используется при установке передней
поперечины и устанавливается вертикально с
упором в крайнюю переднюю поперечину, затем
центрируется центровочным болтом в месте (К).

1 - Передние механические узлы сняты

Он используется для замены крайней передней
поперечины в сборе с механическими узлами или
без них.

ПРИМЕЧАНИЕ: замена крайней передней
поперечины осуществляется без снятия силового
агрегата, но при снятом радиаторе.

2 - Передние механические узлы установлены

Кондуктор используется при диагностике состояния
передней поперечины.

Для этого необходимо снять пластмассовый
защитный кожух, установленный между бампером
и подрамником двигателя.
